Ачх преобразователя частоты

АЧХ преобразователя частоты – это зависимость его коэффициента передачи от частоты входного сигнала при фиксированной частоте гетеродина.

Частота сигнала меняется в широких пределах (в пределах полосы приемника), а фильтр преобразователя настроен на определенную частоту. Отсюда назначение преобразователя сводится к определению частот каналов приема, которые взаимодействую с частотой гетеродина или ее гармониками преобразуются в промежуточную частоту и проходят на выход преобразователя через фильтр.

АЧХ подразумевает определение коэффициентов передачи преобразователя на соответствующих частотах.

АЧХ имеет несколько максимумов, соответствующих каналам приема. Форма АЧХ каждого канала зависит от вида фильтра.

Если не выполняется линейный режим работы преобразователя частоты по сигналу, т.е. уровень сигналов превышает допустимое значение, то возникают дополнительные каналы приема за счет взаимодействия гармоник сигнала с гармониками гетеродина. В качестве преобразовательного элемента обычно используются диоды (в приемниках СВЧ диапазона), биполярные и полевые транзисторы, а так же микросхемы.

Примеры схемных решений преобразователей частоты

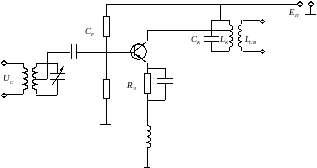

  1. Схема преобразователя частоты с отдельным гетеродином на биполярном транзисторе

Напряжение сигнала подается в цепь базы, а напряжение гетеродина в цепь эмиттера. Этим достигается хорошая развязка цепей сигнала и гетеродина.

  1. Еще лучшая развязка между сигнальной и гетеродинной цепью достигается на двухзатвоном полевом транзисторе, так как напряжение сигнала и гетеродина подаются на разные затворы

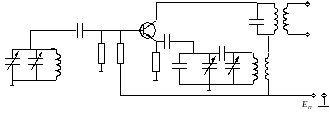

  1. Преобразователь частоты с совмещенным гетеродином

Коллекторный ток транзистора содержит составляющую с частотой . Такую схему используют в недорогих вещательных приемниках, так как преобразователь имеет низкую стабильность

  1. В большинстве приемников СВЧ диапазона в качестве преобразовательного элемента используются кристаллические диоды, которые обладают малой инерционность и сравнительно малыми шумами, но их недостаток – отсутствие усилительных свойств. Такие преобразователи частоты применяются в профессиональных приемниках СВЧ диапазона

.

.

.

Напряжение на выходе балансного преобразователя частоты определяется разностью входных токов преобразовательных элементов.

  1. Схема диодного балансного преобразователя частоты с синфазным воздействием на преобразовательные элементы напряжения гетеродина и противофазным воздействием напряжения сигнала

- коэффициент пропорциональности

Детекторы Амплитудные детекторы и ограничители

Амплитудный детектор – это устройство, на выходе которого создается напряжение в соответствии с законом модуляции амплитуды входного гармонического сигнала.

Если на входе детектора действует напряжение

,

то на выходе мы будем иметь низкочастотную составляющую

, т.е. полезную информацию

- коэффициент модуляции

- частота низкочастотного сигнала

- частота высокочастотного сигнала

В зависимости от способа выполнения, амплитудные детекторы можно разделить на синхронные детекторы (которые используют линейную цепь с периодически меняющимися параметрами) и детекторы на основе нелинейной цепи.

Часто применяются детекторы на основе нелинейной цепи.
