5.4.2. Турбокомпрессоры ккк

Типоразмерный ряд ККК включает шесть типоразмеров (К1, К2. КЗ. К4. К5, К6), охватывающих 13 моделей (К 14, К16, К24, К27, K28, К34, К36, K37, К42, К44, К52, К54, К62) [24]. Турбокомпрессор модификации К26 показан на рис. 5.29. Перспективные разрезы и ротор показаны на рис. 530 - 5.32.*

Турбокомпрессоры типоразмеров K1. К2 и КЗ (первые восемь моди- фикаций) предназначена для автотракторных двигателей, причем 40 % ис- пользуется на двигателях легковых автомобилей, в том числе бензиновых.

Основные параметры турбокомпрессоров типоразмеров K1, К2, КЗ приведены в табл. 5.2 [44].

Каждый типоразмер позволяет потребителю иметь широкие возмож- ности для настройки турбокомпрессоров на двигатели с различными тре- бованиями.

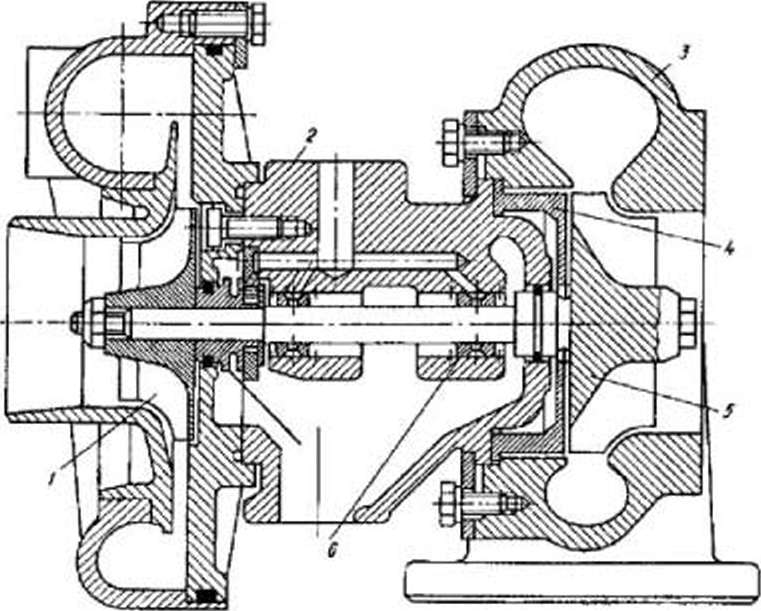

Рис. 5.29. Продольный paзрез турбокомпрессора К26:

1 - колесо компрессора; 2 - корпус подшипников; 3 - корпус турбины; 4 - экран; 5 - колесо турбины; 6 - втулка подшипников
