7.1.2. Турбокомпрессоры со и na

Модели СО и NA серий 0 и 5 предназначены для дизелей мощ­ностью от 600 до 14000 кВт на один турбокомпрессор. Поля произво­дительности турбокомпрессоров показаны на рис. 7.2 [36].

Турбокомпрессоры NA150, NA250, NA350 отличаются компакт­ностью, консольным расположением рабочих колес, плавающими подшипниками скольжения, небольшим количеством деталей. Смазка подшипников осуществляется маслом из системы смазки двигателя. Максимальная температура газов перед турбиной 750 °С.

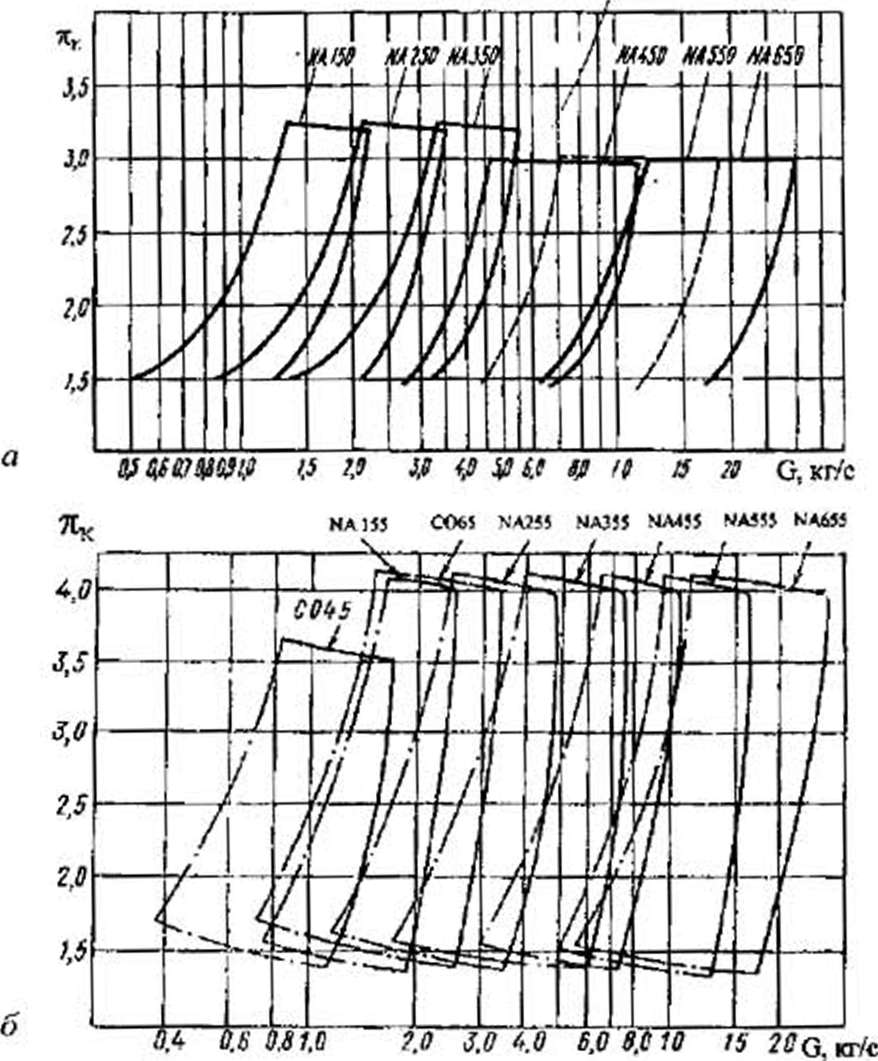

Рис. 7.2. Поля производительности турбокомпрессоров Napier моде­лей СО и NA:

а - серии 0; б -серии 5

244

Турбокомпрессоры NA450, NA550, NA650 выполнены по схеме с подшипниками качения по концам ротора и предназначены для уста­новки на крупных судовых дизелях.

Турбокомпрессоры моделей СO45 и СO65 (рис. 7.3*) имеют ра- диально-осевые турбины и типичную для таких турбокомпрессоров конструкцию с консольными рабочими колесами. Корпус турбины од­но- и двухзаходный улиточный, ротор установлен в подшипниках скольжения. Турбокомпрессор СO65 охватывает полностью поле про- изводительностей турбокомпрессора NA1 55 и частично NA255.

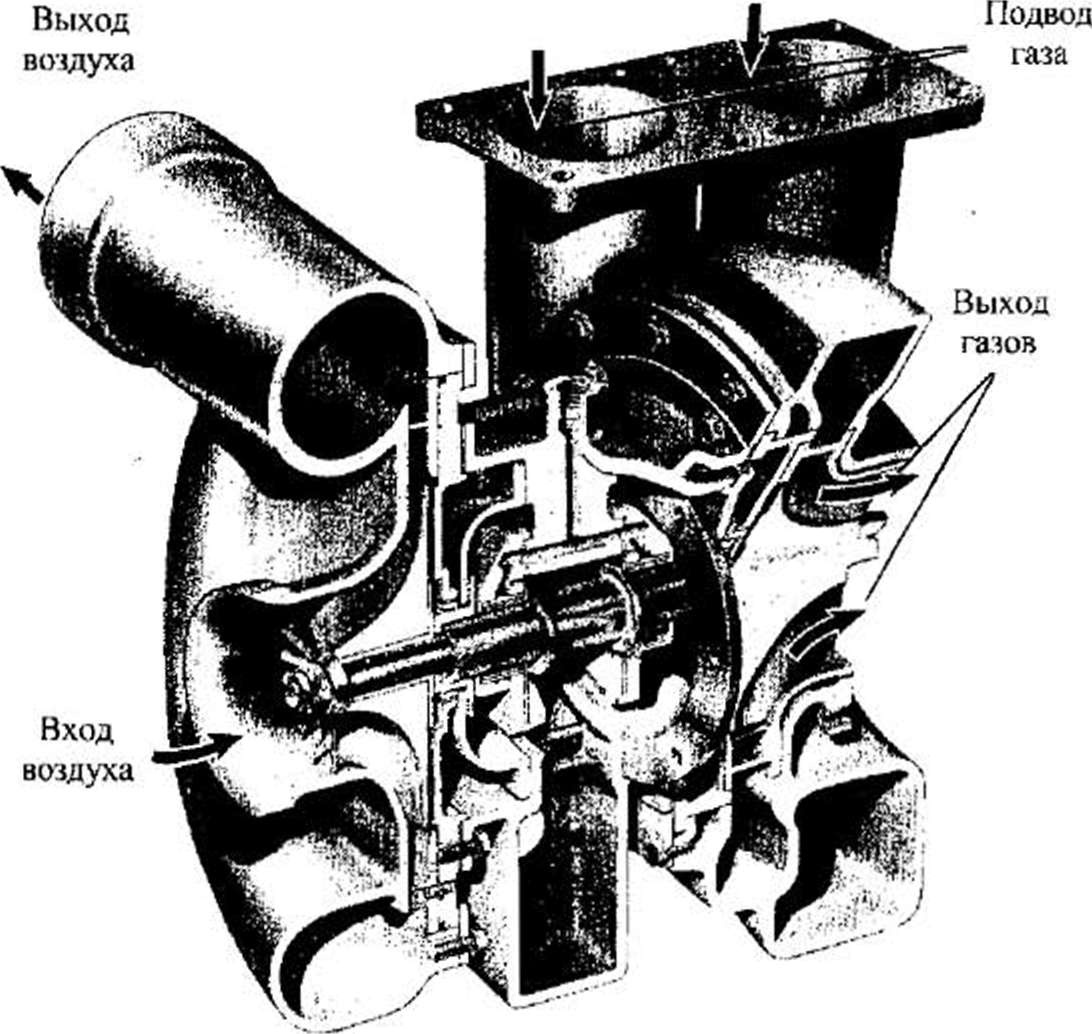

Рис. 7.3*. Перспективный разрез турбокомпрессора СО 045

Турбокомпрессоры серии 5 имеют традиционную для фирмы конструкцию: первые три типоразмера с консольными рабочими коле­сами, три последних - с подшипниками по концам ротора. Серии 0 и 5

245

взаимозаменяемы, т.е. сохранены присоединительные размеры. Серия 5 рассчитана на П_к = 4, с целью повышения КПД компрессора введены загнутые назад лопатки рабочего колеса и усовершенствованный диф­фузор, также усовершенствован лопаточный аппарат турбины, при этом новые материалы для рабочих колес не использовались. Колесо компрессора изготавливается из алюминиевого сплава, диск турбины из кованого нимоника, лопатки турбины штампуются из нимоника

Все турбокомпрессоры серии 5 имеют подшипники скольжения и смазку от системы двигателя, а также встроенное промывочное уст­ройство компрессора.

7.1.3. Турбокомпрессоры типа S

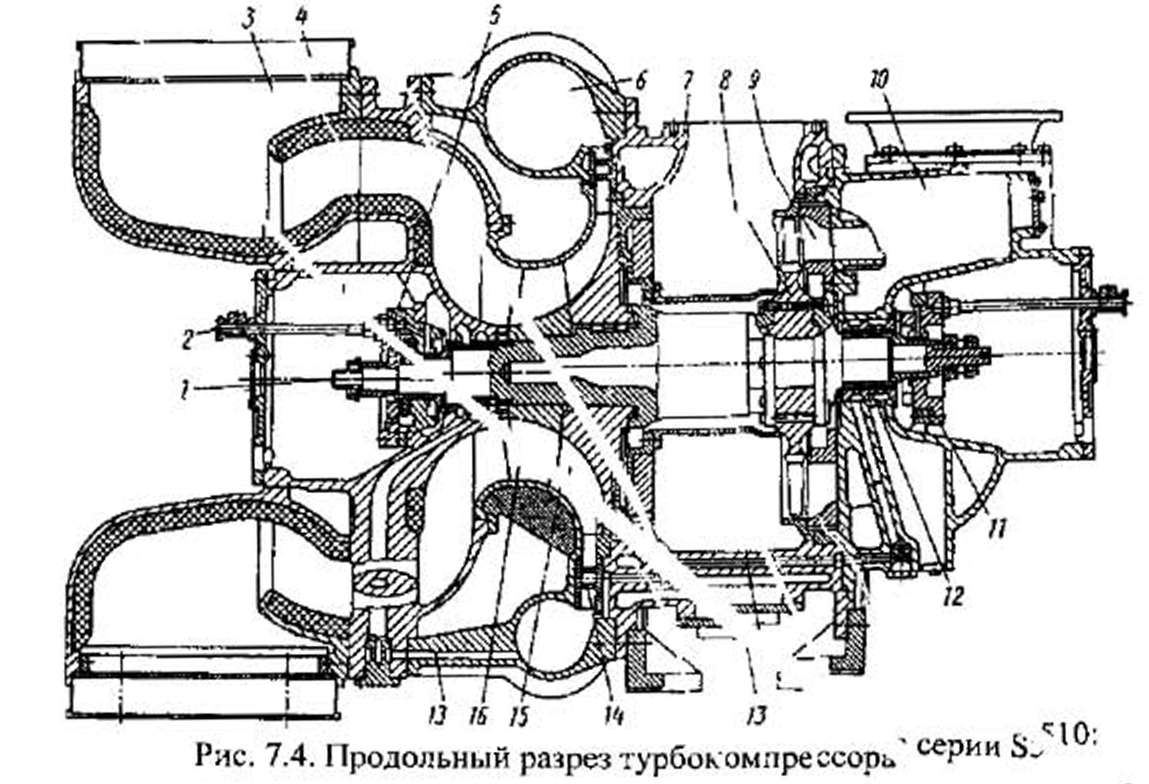

Для мощных двухтактных двигателей фирма Napier выпускает турбокомпрессор S510 серии S (рис. 7.4) с неохлаждаемыми водой корпу­сами с опорами по концам ротора [19].
