9.1.2. Типоразмер ru

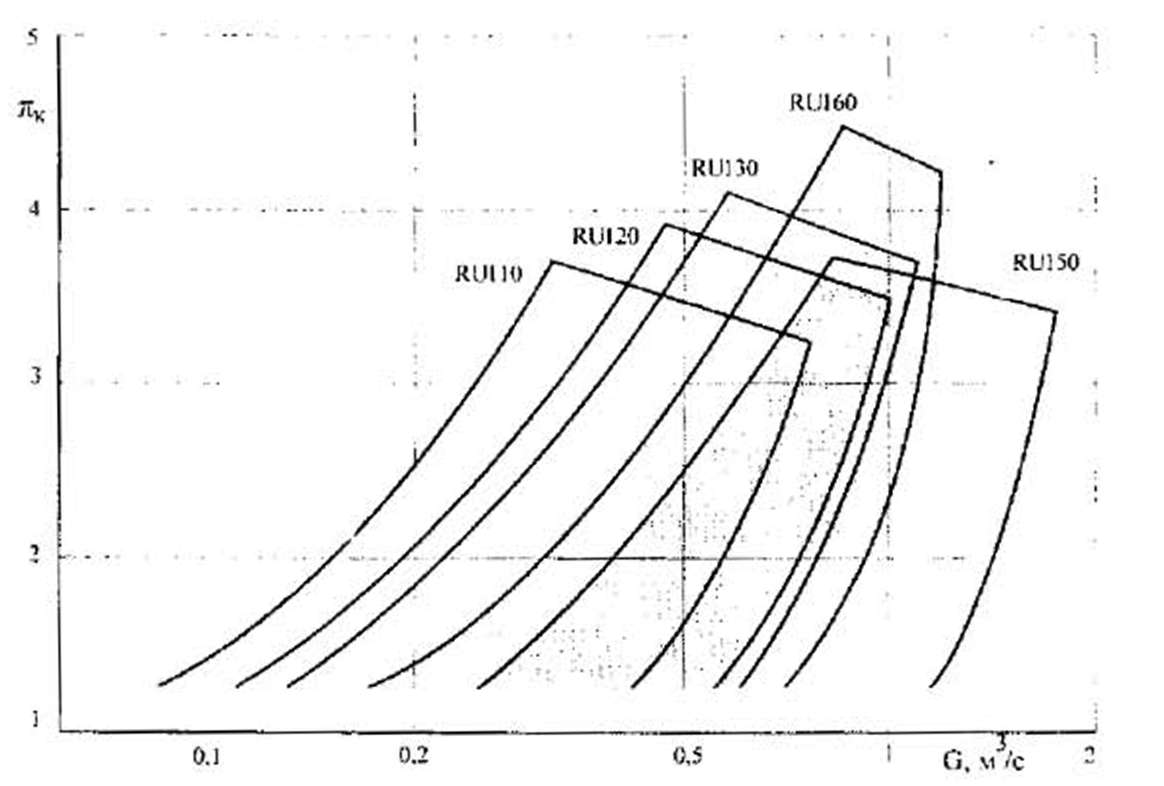

Рис. 9.12*. Типоразмерный ряд RU турбокомпрессоров фирмы IHI

287

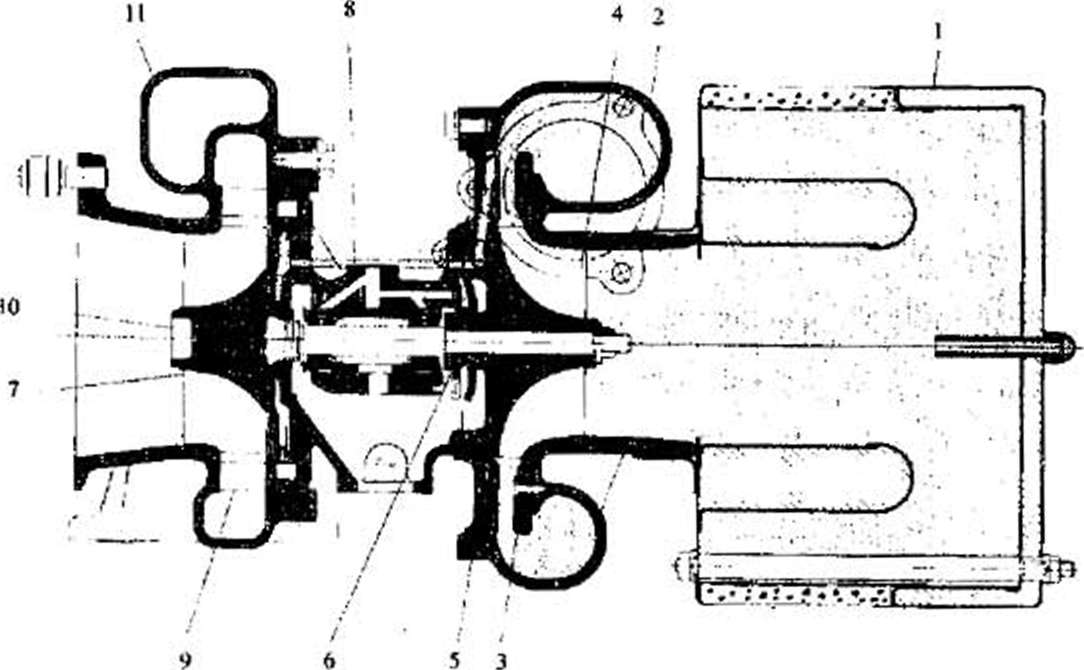

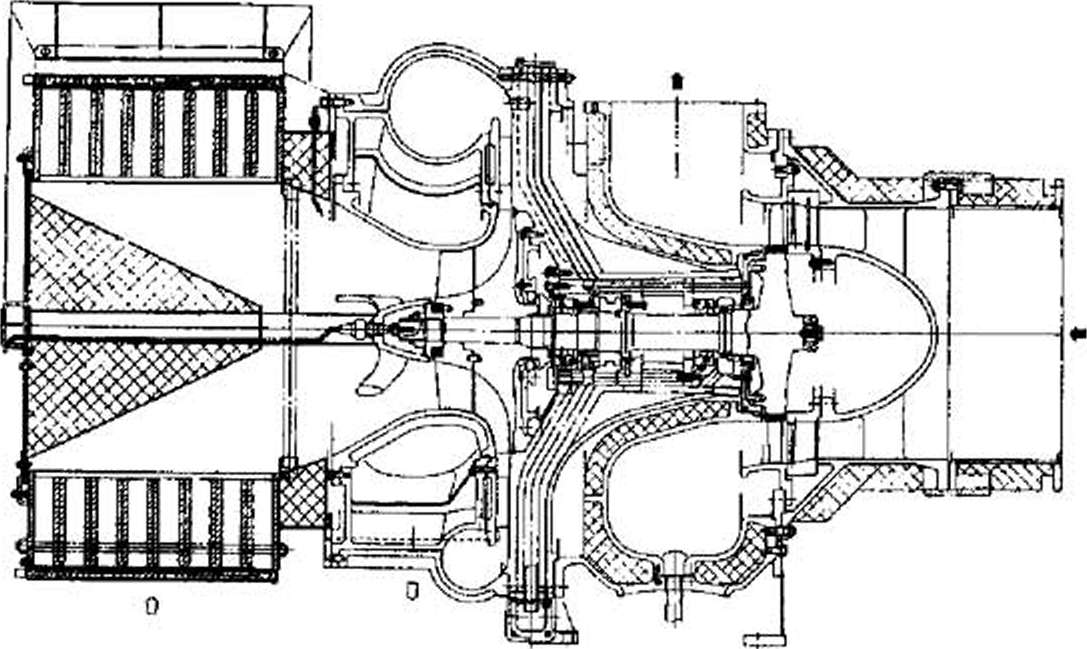

Рис. 9.13*. Схема турбокомпрессора ряда RIJ:

1 - глушитель шума; 2 - корпус компрессора; 3 - лопаточный диффузор; 4 - колесо компрессора; 5 - проставка; 6 - крышка уплотнения; 7 - подшипники (плавающие втулки); 8 - средний корпус; 9 - сопловой венеп; 10 - ротор; 11 — корпус турбины

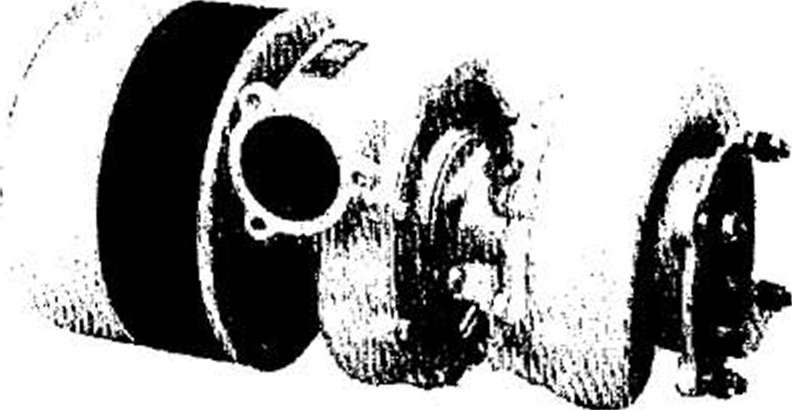

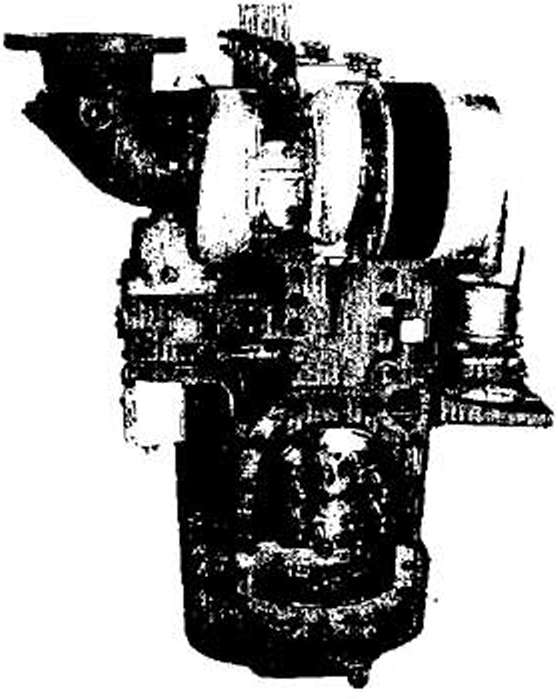

Рис. 9.14*. Турбокомпрессор RU 120

288

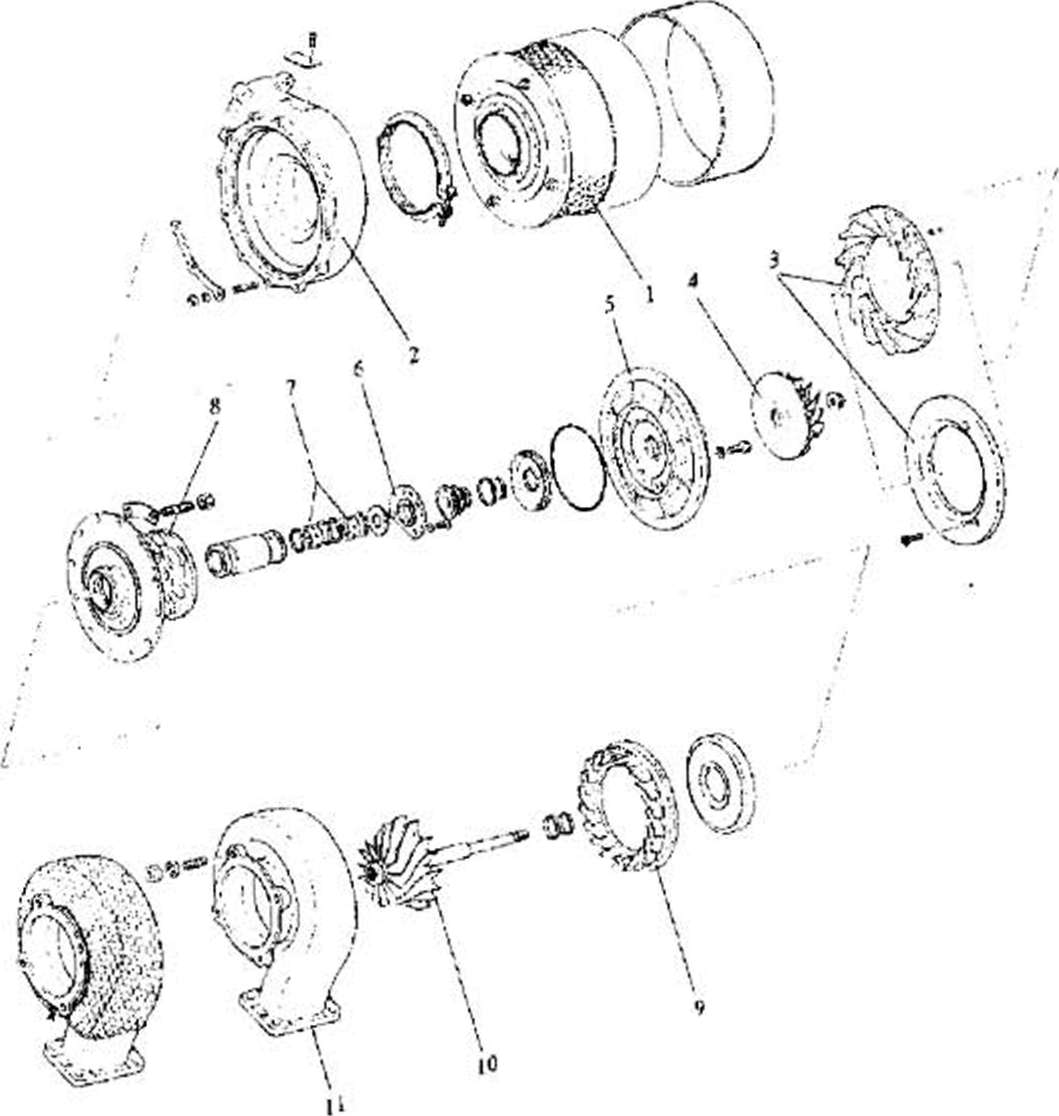

Рис. 9.15*. Детали турбокомпрессора ряда RU:

1 - глушитель шума; 2 - корпус компрессора; 3 - лопаточный (безлолаточный) диффу­зор; 4 - колесо компрессора; 5 - проставка: 6 - крышка уплотнения; 7 - подшипники (плавающие втулки); 8 - средний корпус; 9 - сопловой венец; 10 - ротор; 11 - корпус- турбины

289

290

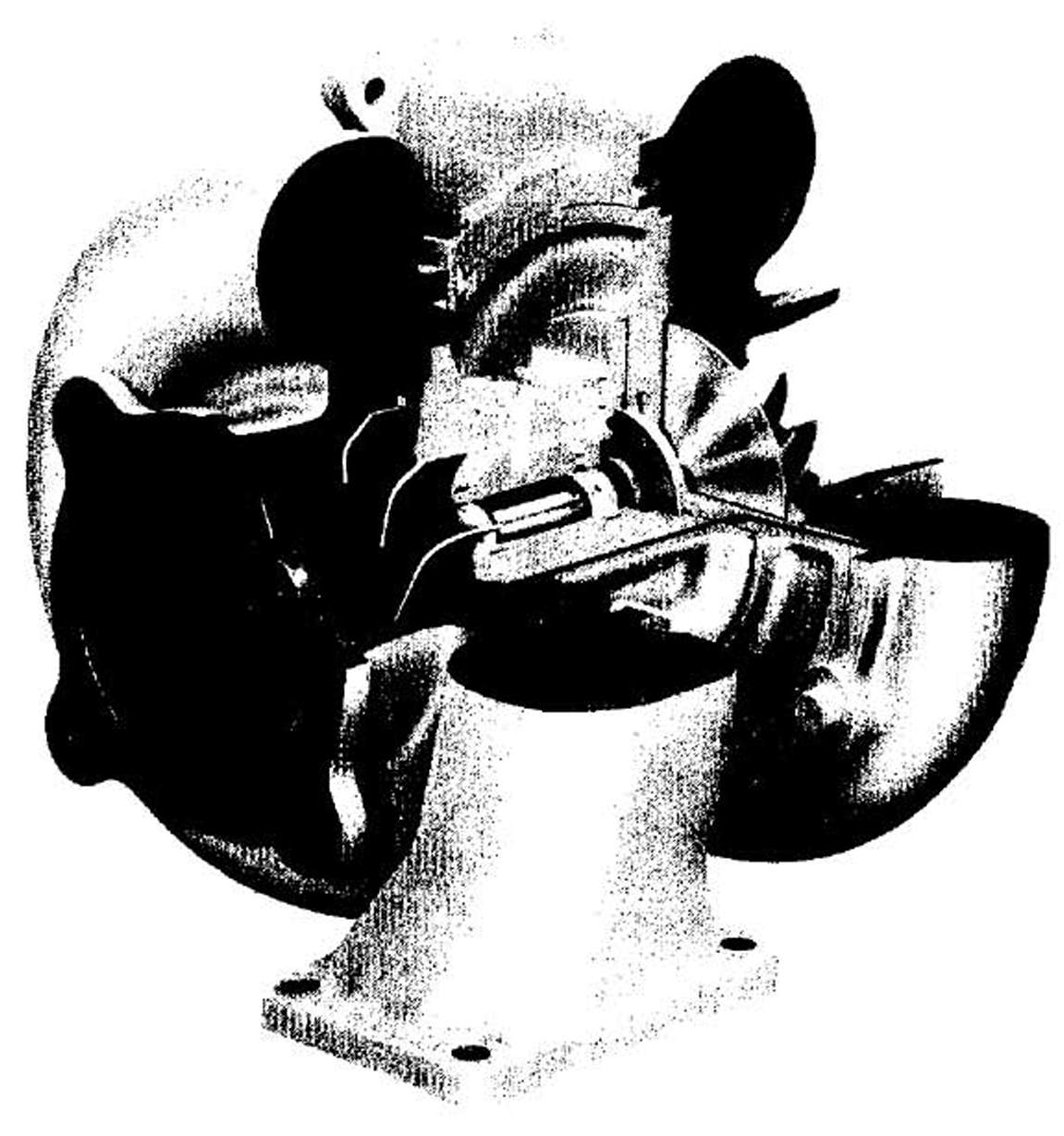

Рис. 9.16*. Перспективный разрез турбокомпрессора RU

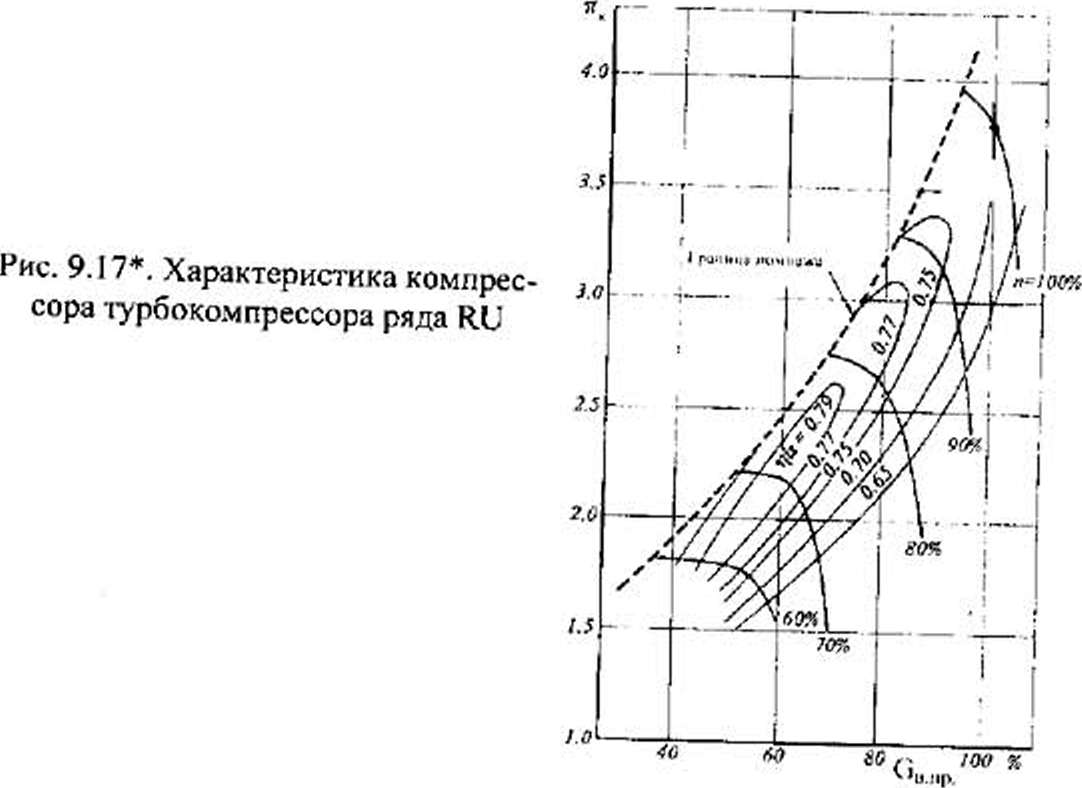

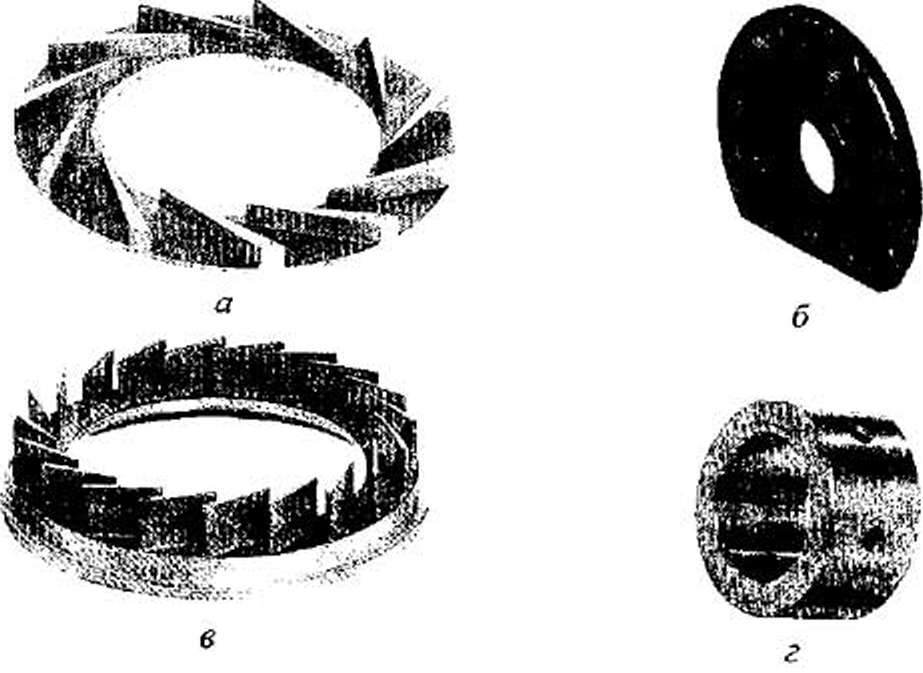

Рис. 9. 18*. Детали турбокомпрессора ряда RU:

а - паточный диффузор: б - крышки уплотнений; в - сопловой аппарат турбины; г - подшипник скольжения

291

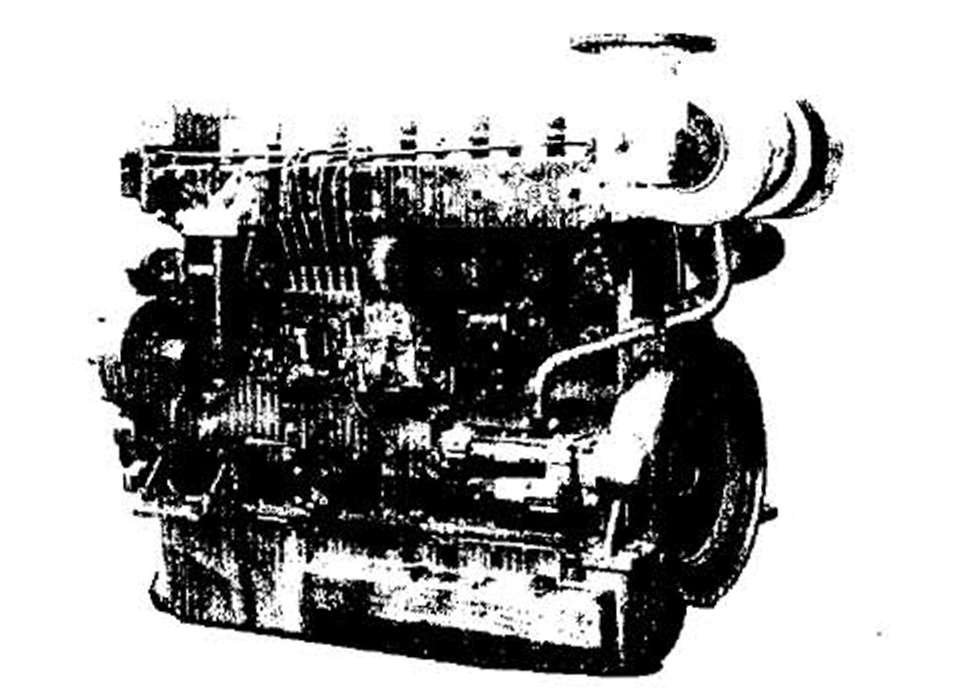

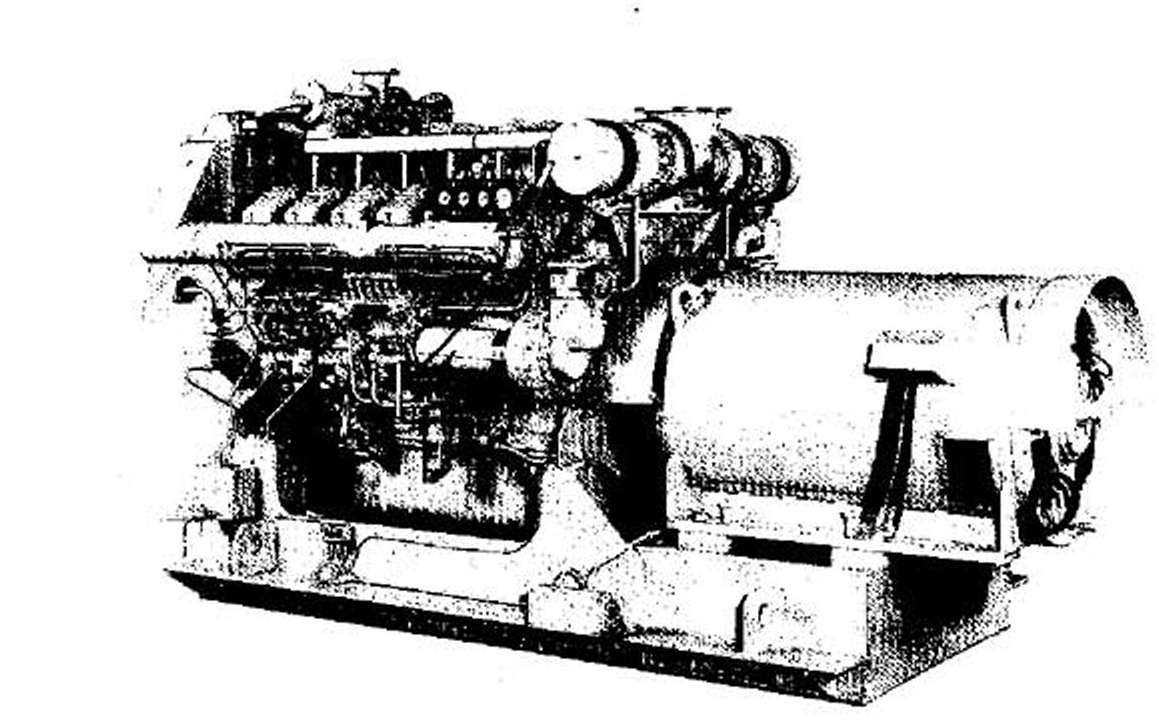

Рис. 9.20*. Установка турбокомпрессора RU на двигатель M3SG-A мощностью 240 л.с. (185 кВт) при 1800 об/мин

292

9.2. Турбокомпрессоры Mitsubishi

Фирма Mitsubishi (MHI) образована в 1884 г. Завод двигателей в рамках фирмы образован в 1920 г. В начале 60-х гг. XX века был освоен одноступенчатый наддув. Во второй половине 70-х гг. фирма перешла на выпуск двухтактных судовых малооборотных двигателей с двухступенча­той системой наддува. Фирма является второй крупной фирмой Японии, выпускающей турбокомпрессоры [41].

9.2.1. Турбокомпрессоры мет

Для комплектации малооборотных дизелей фирма изготовляет тур­бокомпрессоры типа МЕТ и Super MET [42].

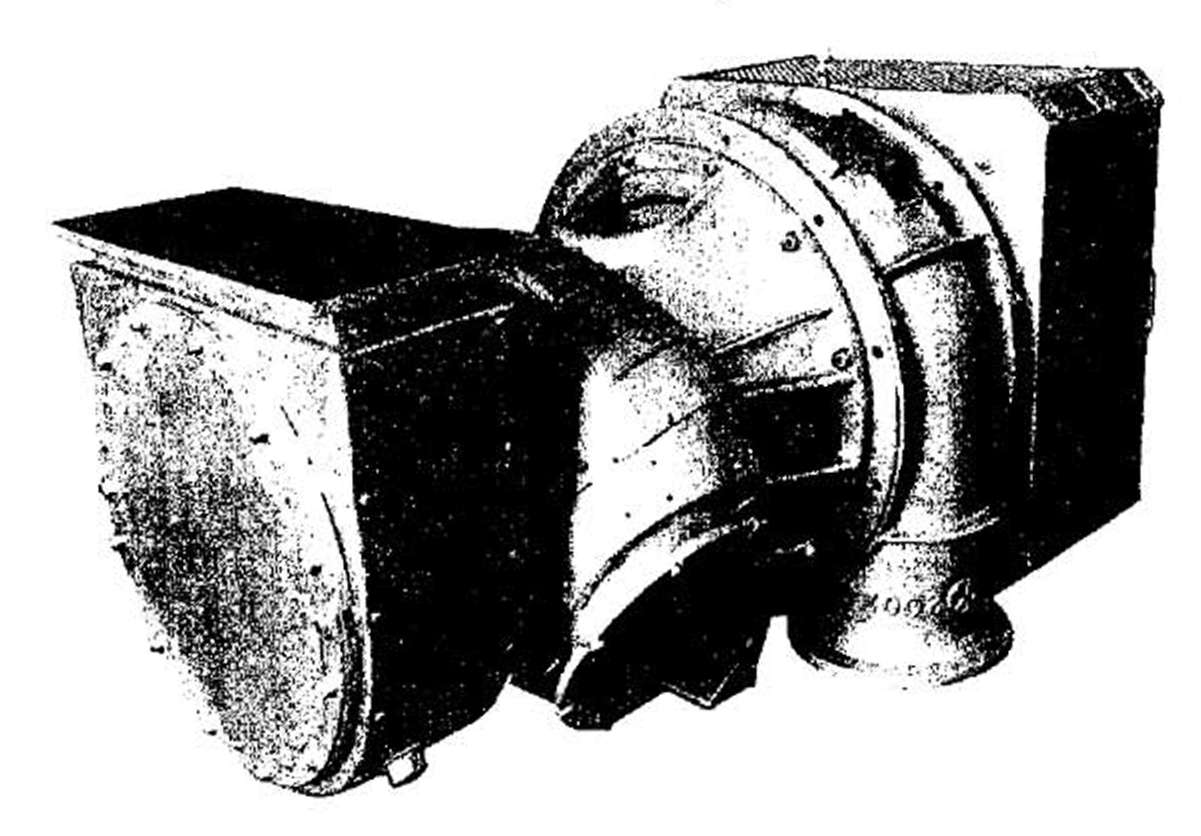

На рис. 9.22 приведено поле применяемости различных моделей турбокомпрессоров МЕТ в двигателях различной мощности [41]. На рис. 9.23 и 9.24 представлены перспективный разрез и общий вид турбо­компрессора типа МЕТ [49].

Турбокомпрессоры выпускаются в двух конструктивных исполнени­ях:

• с внешним подводом газа к турбине (рис. 9.25, 9.26);

• с внутренним подводом газа к турбине (рис. 9.27, 9.28).

293

Рис. 9.22. Поле применяемости МЕТ для различной мощности двигателей

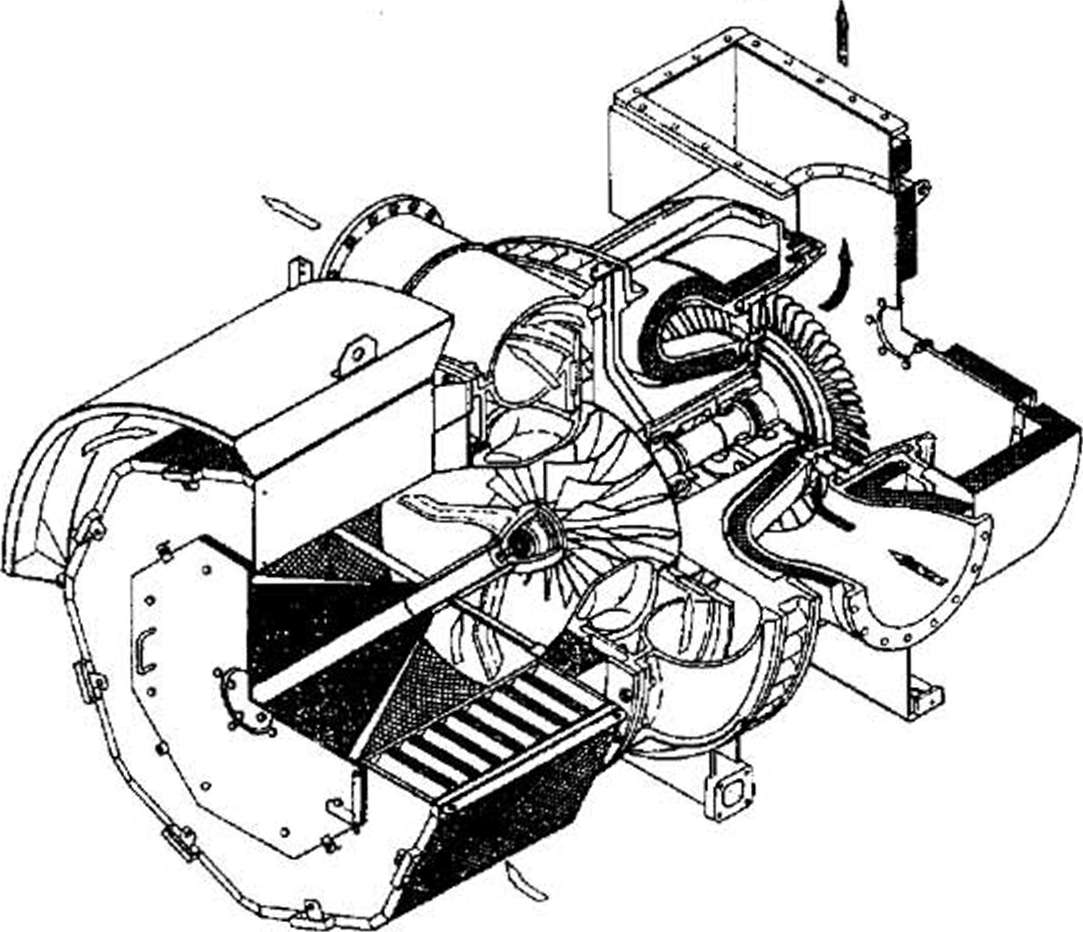

Рис. 9.23. Перспективный разрез турбокомпрессора MET

294

При внешнем подводе газа к турбине осевые усилия от компрессора и турбины направлены в одну сторону, что создает значительную нагрузку на упорный подшипник.

При внутреннем подводе газа (со стороны среднего корпуса) осевые усилия от компрессора и турбины направлены в разные стороны, что су­щественно уменьшает нагрузку на упорный подшипник.

Технические характеристики турбокомпрессоров МЕТ даны в табл. 9.3 [41].

Турбокомпрессоры имеют консольное расположение рабочих колес турбины и компрессора, что позволяет избежать тепловых деформаций и выполнить конструкцию неохлаждаемыми корпусами турбины. Подшип­ники залиты баббитом и имеют эллиптическую расточку для предотвра­щения самовозбуждающихся вибраций вала при высоких окружных скоро­стях. Опорно-упорный подшипник выполнен отдельно и установлен между опорными подшипниками. Диск турбины сварен с валом, колесо компрес­сора составное, центрируется конусом на налу и крепится гайкой. Особен­ностью турбокомпрессоров является отсутствие водяного охлаждения кор­пусов турбины и подшипников, что устраняет их коррозию при работе ди­зеля на тяжелом топливе.

295

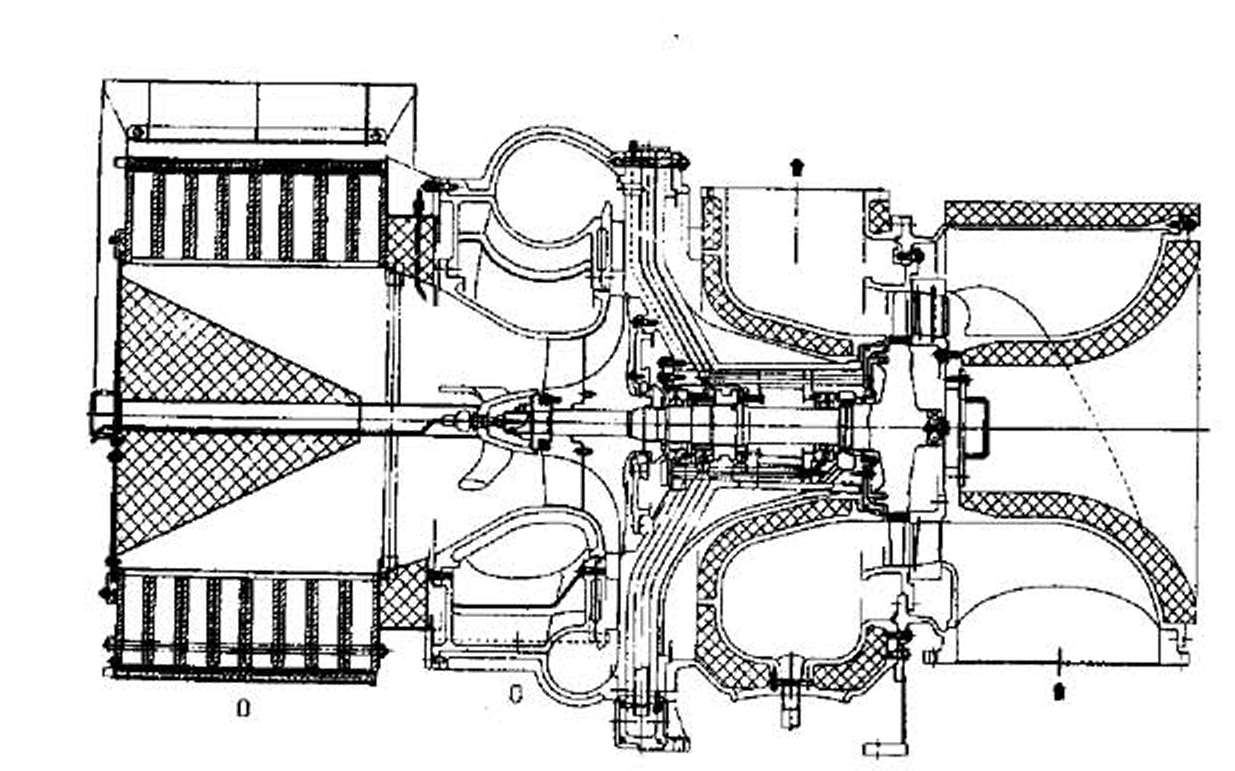

Рис. 9.26. Продольный разрез турбокомпрессора Super МЕТ с осевым

внешним подводом газа

296

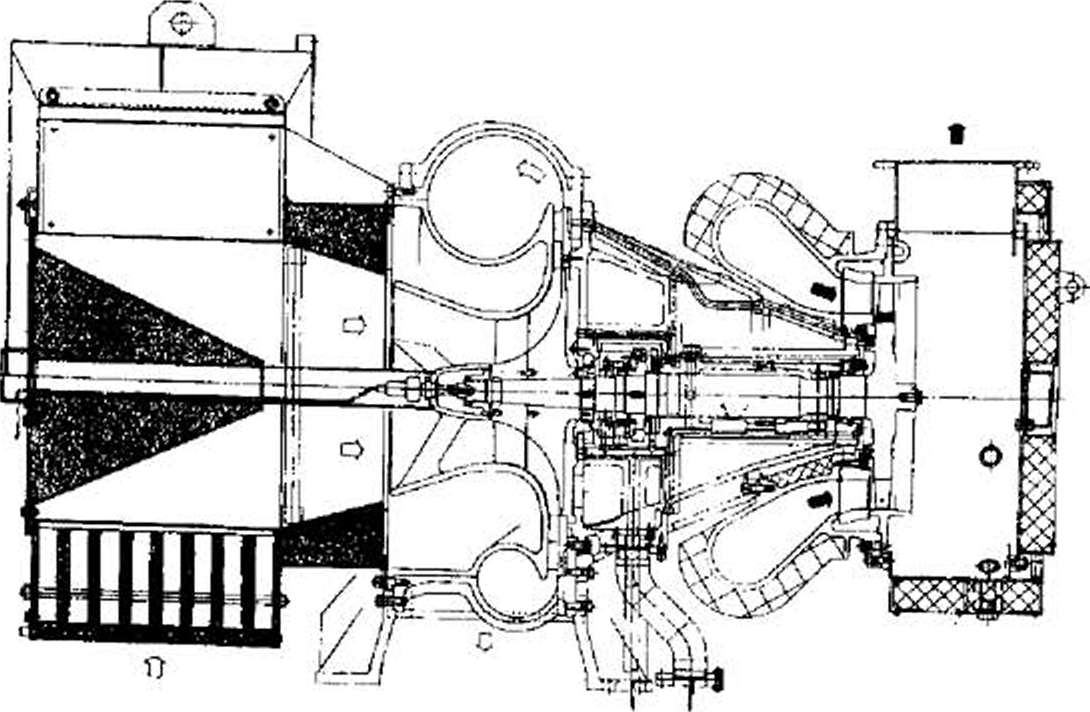

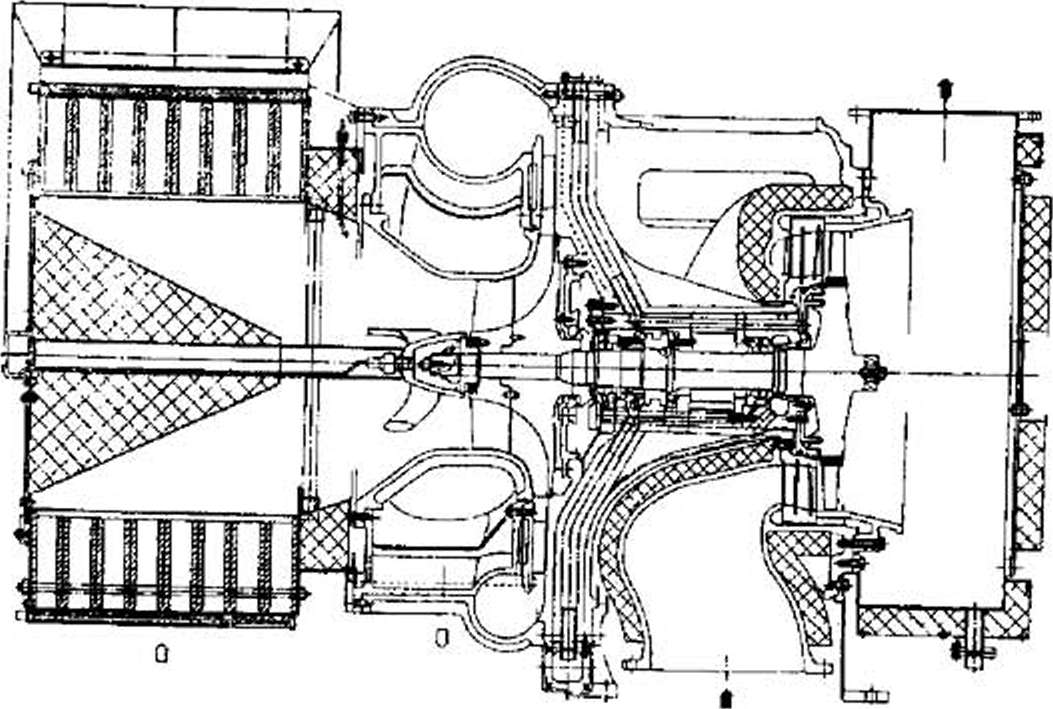

Рис. 9.27. Продольный разрез турбокомпрессора МЕТ с внутренним под­водом газа

Рис. 9.28. Продольный разрез турбокомпрессора Super МЕТ с радиальным

внутренним подводом газа

297

299

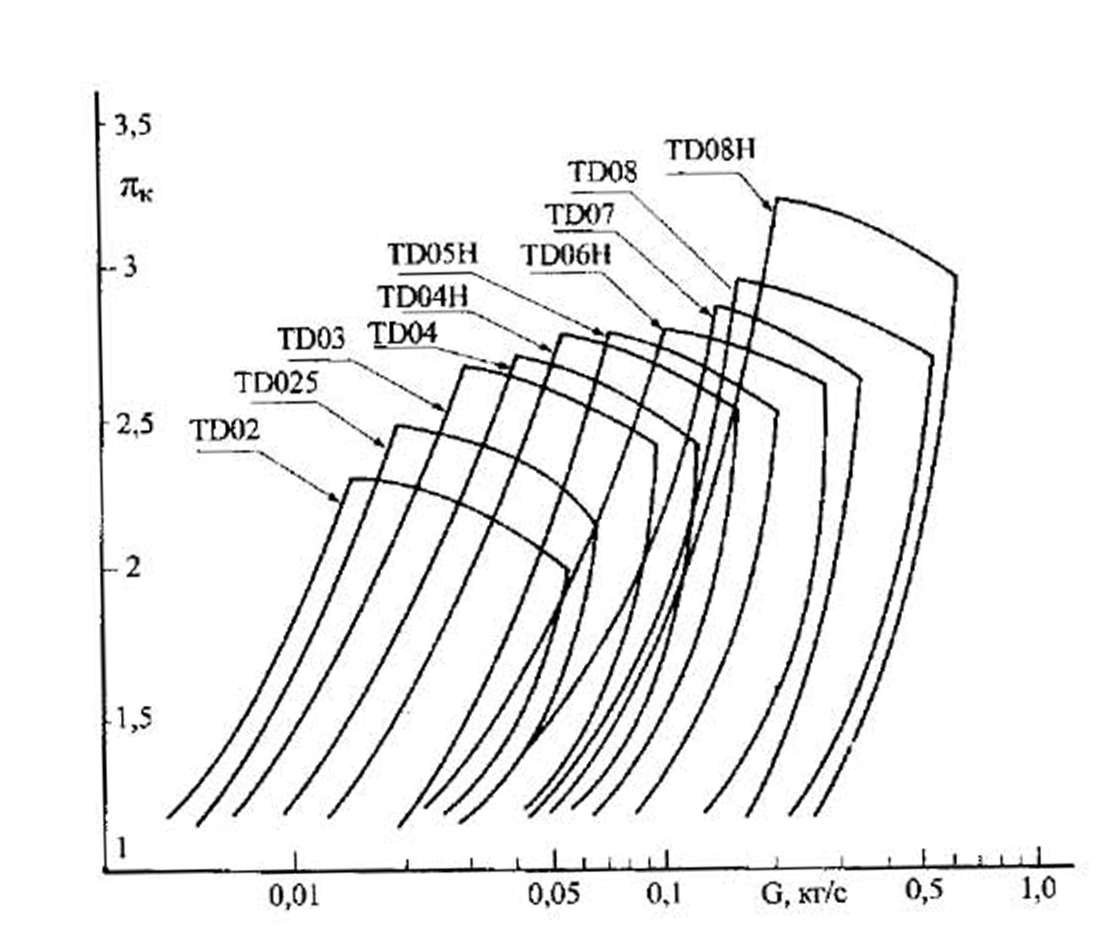

Рис. 9.29. Типоразмерный ряд турбокомпрессоров ТО

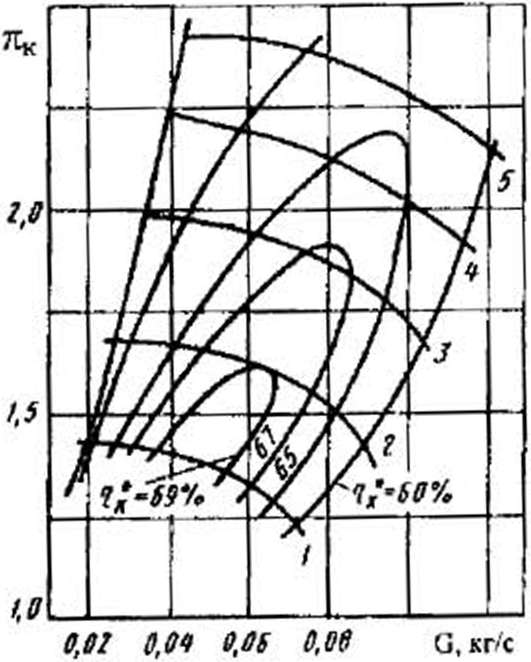

Рис. 9.30. Характеристика ком- прессора турбокомпрессора

TD03-07B:

300

301

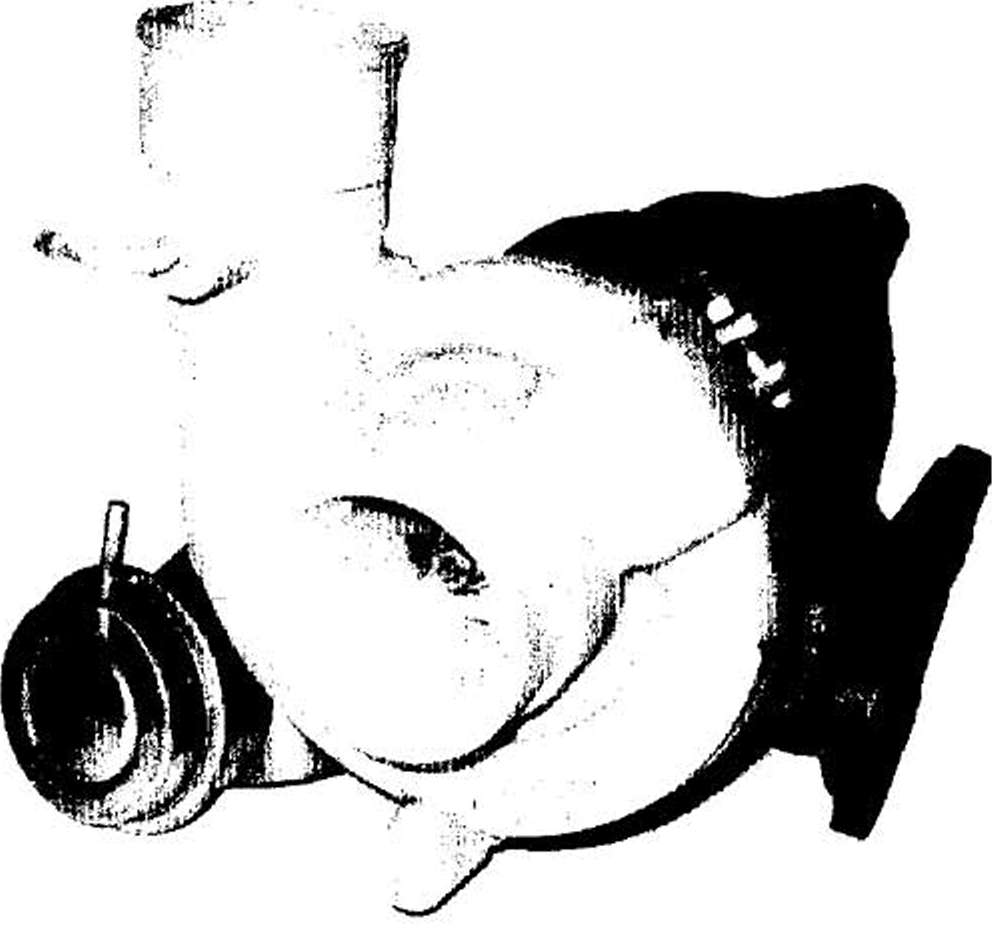

Рис. 9.31. Общий вид турбокомпрессора TD041

За более чем 80-летнюю историю своего развития турбокомпрессоры стали неотъемлемой частью двигателя внутреннего сгорания. Практически двигатели любых мощностей, любою назначения оснащаются турбоком­прессорами. Благодаря проведенным работам по совершенствованию агре­гатов наддува достигается двух-трехкратное увеличение мощности при со­хранении практически той же массы и габаритов двигателей, существенно уменьшается удельный расход топлива, снижается токсичность выхлопных газов.

При разработке турбокомпрессоров применяется система автомати­зированного проектирования, позволяющая гибко использовать сущест­вующий объем информации, проверенные конструктивные решения, учи­тывающая существующую технологию изготовления.

Продолжает сохраняться тенденция к уменьшению размеров турбо­компрессоров как с целью снижения инерционности наддува, так и метал­лоемкости изделия. При этом должны быть сохранены высокие показатели эффективности и надежности.

Для более эффективного использования тепловой энергии разраба­тываются новые материалы, в том числе осваиваются металлокерамиче- ские колеса турбин, обладающие большой температурной устойчивостью (свыше 1200 °С), меньшей инерционностью, меньшим коэффициентом ли­нейного расширения.

Трудности, возникающие на пути создания керамических колес, — хрупкость материала, сложность соединения колеса с валом ротора.

Разрабатываются также корпуса турбин с внутренним керамическим покрытием.

Для улучшения внешних характеристик и переходных процессов двигателя наиболее эффективным способом является количественное ре­гулирование параметров наддува, заключающееся в изменении проходных сечений лопаточных аппаратов компрессоров и турбин в зависимости от требований двигателя. Эти вопросы решаются в настоящее время с приме­нением систем электронного управления.

Благодаря высокой экономичности, хорошим экологическим качест­вам, широкому диапазону применяемости, двигатели с газотурбинным наддувом еще долго будут оставаться одним из важнейших источников энергии.

302

1. Моргулис ГТ.С. Турбокомпрессоры тепловозных двигателей / П. С. Моргулис, В. Г. Перфилов. М.: Машиностроение, 1965. 148 с.

2. Симеон А. Э. Газотурбинный наддув дизелей / А.Э. Симеон. 2-е изд., перераб. М.: Машиностроение, 1964. 248 с.

3. Турбокомпрессоры для наддува дизелей: справочное пособие / Б.П. Байков, В.Т. Бордуков, ИВ. Иванов, Р.С. Дейч. JL: Машиностроение, 1975. 200 с.

4. Турбонадлув высокооборотных дизелей / Алехсеев В. П. [и др.]. М.; Машиностроение, 1976. 288 с.

5. Опыт создания турбин и дизелей: сборник научно-технических статей / Ред. коллегия: Д.П. Бузин [и др.] Свердловск: Средне-уральское книжное издательство, 1969. 304 с.

6. Турбокомпрессор ТКР14. Техническое описание и инструкция но эксплуатации. Екатеринбург, 2000. 20 с.

7. Тепловозные дизели М753 и М756 / Г. С. Бабич, Д. М. Биллинг, С. Н. Дорошенко, М. В. Кальницкий. М.: Транспорт, 1968. 228 с.

8. Турбокомпрессор ТКР23. Техническое описание и инструкция по эксплуатации. М.: Энергомашэкспорт, 1990. 16 с.

9. Турбокомпрессор ТК23В. Техническое описание и инструкция но эксплуатации. Екатеринбург, 2000. 24 с.

10. Дизели и газовые двигатели: каталог / отв. ред. В. Т. Бордукоз. СПб.: ФГУП ШГИДИ, 2003. 220 с.

11. Дизели: справочник / под. обшей ред. В. А. Ваншейдта, Н. Н. Иванченко, J1. К. Коллерова. 3-е изд., перераб. и доп. Л.: Машино­строение, 1977. 480 е.: ил.

12. Дизели и газовые двигатели: Каталог - Справочник / под общей ред. канд. техн. наук В.И. Балакина. М.: Ниииноормтяжмаш, 1968. 284 с.

13. Синепко Н. П. Тепловозные дизели типа Д70 / Н. П. Синенко, Е. В. 'Гурчак, И. И. Резник. М.: Транспорт, 1977. 216 с.

14. Двигатели Д50. инструкция по эксплуатации. М.: Машинэкспорт,

248 с.

15. Турбокомпрессор ТК23В-55. Руководство по эксплуатации. 2336.00.000 РЭ. Пенза, 1989.40 с.

16. Турбокомпрессоры ТК23В-31. Руководство по эксплуатации. ТК 029 РЭ. Пенза, 1987. 36 с.

17. Дизели и газовые двигатели: отраслевой каталог. М.: ЦНИИТЭК тяжмаш, 1991. 192 с.

18. Турбокомпрессоры ТК18. Руководство по эксплуатации. Пенза, ТК019РЭ, 1979. 32 с.

19. Агрегаты воздухоснабжения комбинированных двигателей / Д.А. Дехович [и др.] М.: Машиностроение, 1973. 296 с.
