Лабораторная работа №1

Изучение микрокомпьютера на базе микропроцессора Intel 8085

Цель работы:

- ознакомление и изучение работы компонентов микрокомпьютера, расположенного на плате ЕВ-151;

- приобретение навыков работы с микрокомпьютером.

1.1 Порядок выполнения работы

1.1.1 Изучите схему рисунка 1.1, выделив на плате ЕВ-151 основные компоненты микрокомпьютера: микропроцессор i8085, триггер-защелку адреса (address – latch), стираемое программируемое постоянное запоминающее устройство - СППЗУ (Erasable – Programmable Read – Only Memory - EPROM), оперативное запоминающее устройство – ОЗУ ( Random Access Memory – RAM), дешифратор ( Port Decoder), порты Ввода (Input Port) и Вывода (Output Port) и их триггеры-защелки Input Latch и Output Latch, а также адрессную шину (ADDRESS BAS) и двунаправленную шину данных (DATA BUS).

На схеме имеются кнопки intr (прерывание), Reset (сброс) и зуммер (Buzzer).

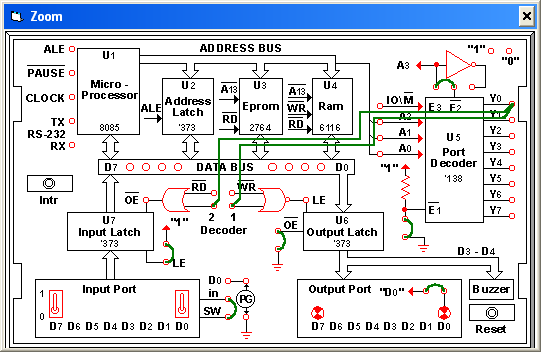

Рисунок 1.1

1.1.2 Для приведения платы ЕВ-151 в рабочее состояние необходимо произвести соединения, как показано на рисунке 1.1.

1.1.3 Для запуска нужной программы на плате ЕВ-151 необходимо:

а) установить номер нужной программы в двоичном коде на переключателях порта Ввода D6-D0;

б) переключатель D7 поставить в положение «1»;

в) нажать на кнопку RESET;

г) вернуть D7 в положение «0».

1.1.4 Запустить программу №1 (код 0000001), согласно пункту 1.1.3. Этот запуск позволяет повторить положение переключателей D7-D0 порта Ввода 0 на светодиодах D7-D0 порта Вывода 0. Проверьте это, поменяв положения нескольких входных переключателей D0-D7.

1.1.5 Для того, чтобы получить обратный код положения переключателей D7-D0 порта ввода 0 на светодиодах D7-D0 порта Вывода 0, необходимо запустить программу №2 (код 0000010), согласно пункту 1.1.3 и наблюдать полученный результат.

1.1.6 Запустить программу №3 (код 0000011), согласно пункту 1.1.3. Эта программа позволяет считывать данные с переключателей порта Ввода 0 и циклически сдвигать их влево на четыре позиции. Проделайте этот эксперимент и заполните выходные данные таблицы 1.1.

Т а б л и ц а 1.1

Входные данные	Выходные данные
11110000
00001111

1.1.7 Запустить программу №4 (код 0000100), согласно пункту 1.1.3. Эта программа решает логическую задачу, блок-схема решения которой представлена на рисунке 1.2.
