- •Н а рис. 3 представлена лицевая
Определить технические характеристики лампы в номинальном режиме:
установить регулятором напряжения номинальное значение потребляемой лампой активной мощности Р=РН;
измерить с помощью измерителя мощности реактивную (Q) и полную (S) мощности, номинальные действующие значения напряжения UH и тока 1н, коэффициент мощности (cosq>);
произвести с помощью люксметра/пульсметра ряд замеров освещённости Е и коэффициента пульсаций Кп при нескольких углах наклона лампы (если эта функция предусмотрено конструкцией блока исследуемых ламп)
;
в отчёте экспериментальные данные представить в табличной форме, построить зависимость освещённости от угла наклона лампы E=f(a) и определить угол излучения а;
о
(4.1)
(4.2)
(4.3)
(4.4)
пределить по графику E=f(a) среднее значение освещённости Еср, рассчитать на расстоянии 1] площадь S, ограниченную углом излучения а и найти величину светового потока
где S - площадь освещения,
li - расстояние между центром лампы и датчиком освещённости; световую отдачу у
световой (эффективный) поток лампы Фэф
световой КПД лампы г|св
С помощью радиометра произвести замеры энергетической освещённости.
П
олученные
данные занести в таблицу 4.1 отчёта и
сравнить их со справочными данными
основных технических характеристик
исследуемой лампы.
Таблица
4.1
При наличии в комплекте двухлучевого
осциллографа снять
осциллограммы электротехнических и
светотехнических параметров от времени для номинального режима работы лампы:
подключить щупы осциллографа к клеммам «ивь|Х» и «1ВЬ1Х» на передней панели модуля управления и контроля;
включить выключатель «ПУСК»;
установить регулятором напряжения номинально
е
значение потребляемой лампой активной мощности Р=РН;
настроить показания осциллографа;

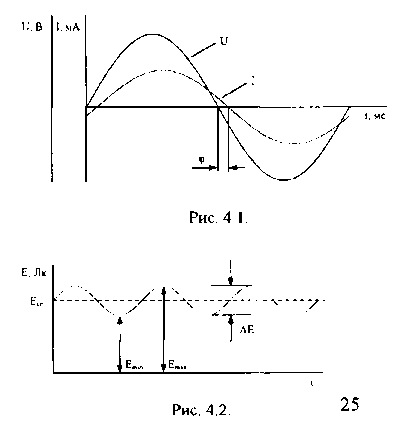

зарисовать в одной координатной плоскости и перенести в отчёт осциллограммы UBbIX=f(t) и IВЫХ=f(t) (рис. 4.1);
обработать полученные осциллограммы, учитывая, что коэффициент трансформации датчика тока Кт-2 А/В, и определить угол сдвига фаз между током и напряжением <р, рассчитать коэффициент мощности cos(p, сравнить это значение с показаниями измерителя мощности, в котором coscp рассчитывается как отношение активной мощности к полной
(4.5)
подключить щупы осциллографа к клеммам «выход» пульсметра/люксметра на передней панели модуля управления и контроля;
настроить показания осциллографа;
зарисовать и перенести в отчёт осциллограммы освещённости от времени E=f(t) (рис. 4.2);
обработать полученные осциллограммы и определить графическим методом коэффициент пульсаций Кп (4.6, 4.7), сравнить это значение с показаниями люксметра/пульсметра;
(4.6)
(4.7)
При наличии в комплекте запоминающего осциллографа снять осциллограммы пуского режима:
подключить щупы осциллографа к клеммам «1Вых» на передней панели модуля управления и контроля и клеммам «Выход» на лицевой панели люксметра/пул ьсметра;
установить регулятором напряжения номинальное значение потребляемой лампой активной мощности Р=РН;
включая выключатель «ПУСК», настроить показания осциллографа;
зарисовать в и перенести в отчёт несколько различных осциллограмм IBMX=f(t) и E=f(t) пускового режима;
обработать полученные осциллограммы и определить максимальное значение тока лампы в пусковом режиме 1Выхшах и время выхода лампы в установившийся номинальный режим работы t;
в выводах отчёта отметить какие параметры электрической схемы и как влияют на характер осциллограмм пускового режима.
