7. При наличии в комплекте двухлучевого осциллографа снять осциллограммы электротехнических и светотехнических параметров от времени для номинального режима работы лампы:

• подключить щупы осциллографа к клеммам «и_вь1Х» и «1_Вых» на передней панели модуля управления и контроля;

• включить выключатель «ПУСК»;

• установить регулятором напряжения номинальное значение потребляемой лампой активной мощности Р=Р_Н;

• настроить показания осциллографа;

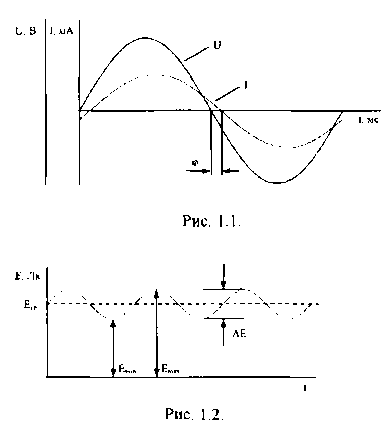

• зарисовать в одной координатной плоскости и перенести в отчёт осциллограммы U_Bb[X^f(t) и I_BbIX=f(t) (рис. 1.1);

обработать полученные осциллограммы, учитывая, что коэффициент трансформации датчика тока Кт-2 А/В, и определить угол сдвига фаз между током и напряжением ф, рассчитать коэффициент

мощности cosip, сравнить это значение с показаниями измерителя мощности, в котором со5ф рассчитывается как отношение активной мощности к полной

подключить щупы

осциллографа к клеммам

«выход» пульсметра/люксметра на передней панели модуля управления и контроля;

• настроить показания осциллографа;

• зарисовать и перенести в отчёт осциллограммы освещённости от времени E=fi(t) (рис. 1.2);

• о бработать полученные осциллограммы и определить графическим методом коэффициент пульсаций К_п (1.11, 1.12), сравнить это значение с показаниями люксметра/пульсметра;

(1.11)

(1.12)

7. При наличии в комплекте запоминающего осциллографа снять осциллограммы пускового режима:

• подключить щупы осциллографа к клеммам «1_вых» на передней панели модуля управления и контроля и клеммам «Выход» на лицевой панели индикатора температуры;

• установить регулятором напряжения номинальное значение потребляемой лампой активной мощности Р=Р_Н;

• включая выключатель «ПУСК», настроить показания осциллографа;

• зарисовать в одной координатной плоскости и перенести в отчёт несколько различных осциллограмм 1_аых—fift) и T_cn=f(t) пускового режима;

• обработать полученные осциллограммы и определить максимальное значение тока лампы в пусковом режиме 1_выхтах и время выхода лампы в установившийся номинальный режим работы t;

• в выводах отчёта отметить какие параметры электрической схемы и как влияют на характер осциллограмм пускового режима.

7. Исследовать изменение светотехнических и электротехнических характеристик лампы накаливания при изменении напряжения:

• установить регулятором напряжения минимальное значение выходного напряжение U_Bblx= U_BbmniI1 =0 В;

• включить выключатель «ПУСК»;

• изменяя выходное напряжение от U_BblxmiI1 до U_Bblxmax=250 В, в нескольких режимах работы лампы, включая номинальный (U_BbIX=U_H), снять показания измерителя мощности, люксметра/пульсметра и радиометра;

• рассчитать для этих режимов электротехнические и светотехнические параметры лампы;

• экспериментальные и расчётные значения внести в таблицу 1.2.

Таблица 1.2

По данным таблицы 1.2 построить в соответствующих координатных осях зависимости:

M'(U), R-f(U);

P-f(U), Q=f(U), S=f(U), coscp;

e= f(U), k„- ад, ф_с = f(u), v= ад, n«= ад, ф= ад, ns= ад.

На основании полученных зависимостей сделать в отчёте выводы о зависимостях электротехнических и светотехнических характеристик ламп накаливания от напряжения питания.

7. По данным таблицы 1.2 рассчитать зависимости светотехнических и электротехнических характеристик лампы в относительных единицах, взяв за базовые значения параметры номинального режима. Полученные данные поместить в таблицу 1.3 и построить соответствующие зависимости.

По результатам лабораторной работы в отчёте сформулировать выводы об особенностях электротехнических и светотехнических характеристик ламп накаливания по сравнению с другими источниками света, отметить их положительные и отрицательные качества.Работа №2

ИССЛЕДОВАНИЕ СВЕТОТЕХНИЧЕСКИХ И ЭЛЕКТРОТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ГАЛОГЕННЫХ ЛАМП

Цель работы

Изучение устройства, принципа действия галогенных ламп. Исследование их светотехнических и электротехнических характеристик.

Порядок выполнения работы

1. Изучить конструкцию галогенной лампы, составить эскиз лампы.

2. Ознакомиться с конструкцией лабораторной установки (рис.1). В отчёте вычертить схему взаимного расположения исследуемой лампы и датчика освещённости с указанием расстояний между ними. Изучить принципиальную электрическую схему установки (рис. 2) и отобразить её в отчёте.

3. Из приложения П1 перенести в отчёт основные технические данные исследуемой лампы.

4. Подготовить к работе лабораторную установку, для этого:

• подключить кабель управления к соответствующему исследуемой лампе разъёму;

• установить датчик освещённости на штатное место, подсоединить его кабель к разъёму «Вход» пульсметра/люксметра и измерить расстояние 11 между центром лампы и датчиком освещённости;

• переключить тумблер на передней панели пульсметра/люксметра в положение «Реж 2»;

• включить выключатель «СЕТЬ»;

• установить напряжение на выходе регулятора напряжения 220 В;

• включить выключатель «ПУСК»;

• убедиться, что исследуемая лампа и измерительные приборы работают в штатном режиме.
