Назначение

Лабораторный стенд «Основы светотехники» предназначен для обучения студентов различных специальностей средних специальных и высших учебных заведений, изучающих дисциплину «Светотехника». Стенд может быть использован для обучения учащихся профессионально-технических училищ и слушателей отраслевых учебных центров повышения квалификации инженерно-технических работников. Стенд предназначен для изучсния основных характеристик источников света.

1. 2. Технические характеристики

• Электропитание от сети 220 Н

• Частота питающего напряжения 50 Гц

• Потребляемая мощность, не более 200 НА

• Габаритные размеры модуля управления и контроля SOOx W0x ISO

• Габаритные размеры блока исследуемых ламп 550х400х 170 мм

Состав стенда

Модуль управления и контроля Блок нсслсд\ч'мм\ ими

Рис. 1

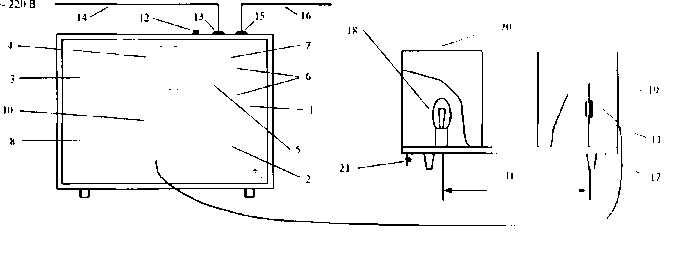

Общий вид лабораторного стенда представлен на рис. 1. И состав i ivmда входят модуль управления и контроля и блок исследуемых ламп.

В модуле управления и контроля на передней панели (I) с мнемосхемой смонтированы:

• выключатель питания модуля ~ 220 В «СЕТЬ» (2);

• регулятор напряжения «АВТОТРАНСФОРМАТОР, TV1» (3);

• измеритель мощности «ИЗМЕРИТЕЛЬ МОЩНОСТИ, PW1» (4);

• выключатель питания блока исследуемых ламп «ПУСК» (5);

• клеммы «ивых» для осциллографирования напряжения на лампе (6);

• клеммы «1вых» для осциллографирования тока лампы (7);

• цифровой прибор для измерения энергетической освещённости «РАДИОМЕТР» (8) с датчиком освещённости (11);

* цифровой прибор для измерения освещённости и пульсаций светового потока «ЛЮКСМЕТР/ПУЛЬСМЕТР» (10) с датчиком освещённости (11).

На задней панели модуля смонтированы:

• предохранитель (12);

• разъём (13) для подключения сетевого кабеля (14);

• разъём (15) для подключения кабеля управления блоком исследуемых ламп (16).

Конструкция блока исследуемых ламп включает:

• горизонтально расположенную панель с ножками (17);

• набор из четырёх исследуемых ламп с цоколями (18);

• стойку для крепления датчика освещённости (19);

• кожух для снижения влияния внешних источников света (20);

• блок из четырёх разъёмов для подключения кабеля управления к одной из исследуемых ламп (21).

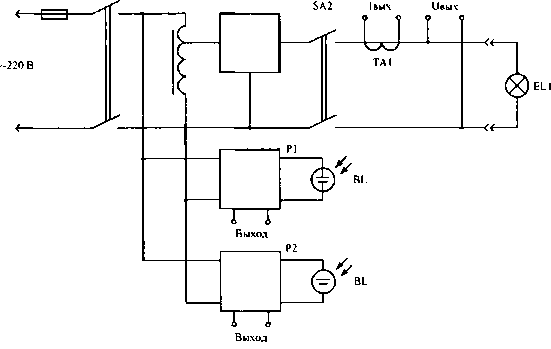

Мнемосхеме, представленной на передней панели модуля управления и контроля, соответствует принципиальная электрическая схема лабораторной установки (рис 2).

FUl SA1 TVl PW1

Рис. 2

FU1 - предохранитель, SA1 - выключатель питания стенда, TV1 - автотрансформатор, SA2 - выключатель нагрузки, ТА1 - измерительный трансформатор тока,

«1вых», «ивых» - клеммы для осциллографирования соответственно выходного тока и напряжения, ELI - исследуемая лампа, PW1 - измеритель мощности, Р1 - люксметр/ пульсметр, BL - фотоэлемент, Р2 - радиометр.

• погрешность измерения освещённости не более 20 %;

• погрешность измерения пульсаций светового потока не более 20 %.

На рис. 5. представлена лицевая панель люксметра/пульс метра с подключённым датчиком освещённости. Для вывода информации в приборе применяется жидкокристаллический двухстрочный индикатор (1). Разъём «Вход» (2) предназначен для подключения датчика освещённости. Клеммы «Выход» (3) используются для осциллографирования сигнала светового потока. Переключатель (4) предназначен для переключения режимов при измерении разных типов ламп:

«режим 1» - люминесцентные лампы, галогенные лампы, газоразрядные лампы высокого давления; «режим 2» - солнечный свет, лампы накаливания.
