Лабораторная работа № 3

3 Исследование побочных каналов приёма и технических характеристик радиоприёмников прямого усиления

3.1 Цель работы

Изучение методов определения технических характеристик приемников прямого усиления .

3.2 Подготовка к выполнению лабораторной работы

Изучить конспект лекций и приложение к лабораторной работе.

3.3 Описание лабораторной установки

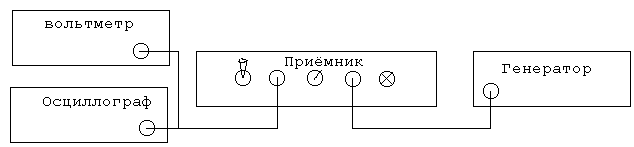

Лабораторная установка состоит из :

1. Макета приёмника прямого усиления

2.Генератора Г4-58.

3.Осциллографа С1-73.

4.Вольтметра В6-36.

3.4 Порядок выполнения работы

3.4.1. Измерить частоту настройки основного канала приёма радиоприёмника ( в районе 10 МГц).

3.4.2. Рассчитать частоты побочных каналов приёма ( первые 10).

3.4.3. Измерить частоты побочных каналов приёма.

3.4.4. Измерить полосу пропускания радиоприёмника.

Полоса пропускания высокочастотной части приёмника – интервал частот, на границах которого чувствительность приёмника ухудшается на 3 дБ по сравнению с резонансной частотой.

Сначала измеряют чувствительность приёмника на заданной частоте, потом, не изменяя настройки приёмника и положений регуляторов, увеличивают выходное напряжение генератора на 3 дБ и расстраивают его в обе стороны от частоты точного резонанса до тех пор, пока на нагрузке приёмника не восстановится нормальное выходное напряжение. Разность найденных таким образом частот расстройки показывает полосу пропускания высокочастотного тракта.

3.4.5. Найти крутизну скатов характеристики частотной избирательности радиоприемника S как отношение между разностью ослабления двух частот, расположенных за пределами полосы пропускания

X_m - X_a, и разностью двумя этими частотами f_n-f_a:

S_n=( X_m - X_a)/( f_n-f_a),

где S_n - крутизна скатов участка односигнальной характеристики частотной избирательности радиоприемника, дБ/кГц .

X_a^--3 дБ ,

X_m –30 дБ .

3.4.6. Найти коэффициент прямоугольности участка односигнальной характеристики частотной избирательности радиоприемника ОКП.

Коэффициент прямоугольности определяется отношением ширины полосы частот на уровне Х дБ к ширине полосы пропускания В_а: К_пр=В_х+а/В_а, где К_пр - коэффициент прямоугольности для Х=30 дБ.

3.4.7.Измерить предельную чувствительность радиоприёмника.

3.4.8. Измерить динамический диапазон приёмного устройства.

3.5 .Содержание отчёта.

Отчёт по выполненной лабораторной работе должен содержать:

• структурную схему аппаратуры рабочего места;

• результаты измерений характеристик радиоприёмника.

3.6 Контрольные вопросы:

1. Как измерить полосу пропускания радиоприёмника ?

2. Как измерить реальную чувствительность радиоприёмника ?

3. Как измерить предельную чувствительность радиоприёмника ?

4. Как определить коэффициент прямоугольности радиоприёмника ?

5. Как измерить динамический диапазон радиоприёмника ?

3.7 Перечень ссылок

3.1. Справочник по учебному проектированию приемно-усилительных устройств/ М.К.Белкин и др.- Киев: Выща школа, 1988.- 472 с.

3.2. Проектирование радиоприемных устройств/ Под ред. Сиверса А.П. – М.: Сов. Радио, 1976. – 486 с.

3.3 Владимиров В.И., Докторов А.А., Елизаров Ф.В. Под редакцией Царькова Н.М. Электромагнитная совместимость радиоэлектронных средств и систем. - М.: Радио и связь, 1985.

3.4Егоров Е.И., Калашников Н.И., Михайлов А.С. Использование радиочастотного спектра и радиопомехи. - М.: Радио и связь,1986, 301с.

Лабораторная работа № 4

4 Исследование прохождения электромагнитных волн через экраны

4.1 Цель работы

Закрепление и углубление знаний о принципах построения и экспериментальное исследование экранирующих устройств .

4.2 Подготовка к выполнению лабораторной работы

Изучить конспект лекций , литературу 1-5 и приложение 1.

4.3 Описание лабораторной установки

Лабораторная установка содержит генератор миллиметрового диапазона, две рупорные антенны, волноводную детекторную головку, цифровой вольтметр и набор экранов.

Основу лабораторной установки составляет приемник и передатчик работающие на частоте 20 ГГц. Передатчик имеет выходную мощность равную 20 мВт. В качестве приемной и передающей антенн применяются волноводные пирамидальные рупорные антенны.

Функциональная схема лабораторной установки

В качестве генератора СВЧ колебаний в лабораторной установке используется волноводный автогенератор на диоде Ганна типа АА718Б. Диод помещен внутри замкнутого на конце волновода.

Вентили в передатчике и приемнике используются для согласования антенн со входами генератора на диоде Ганна волноводной конструкции и детекторной камерой диода VD2 приемника соответственно.

Детекторный диод VD2 типа 2А101Б помещен в камеру показанную на рисунке 1 пунктиром. Гнездо XS1 в схеме передатчика через соединительный кабель подсоединяется к лабораторному блоку. Фильтр питания (ФП) необходим для предотвращения попадания СВЧ колебаний в цепи лабораторного блока. Гнездо XW1 через радиочастотный коаксиальный кабель соединяется со входом измерительного усилителя с помощью которого можно измерять и контролировать уровень выходного сигнала приемника Лабораторный блок для исследования экранов представляет блок питающих напряжений для диода Ганна VD1. Для получения амплитудной модуляции СВЧ колебаний генерируемых генератором на диоде Ганна используется импульсное напряжения питания диода.

Электрическая структурная схема лабораторного блока изображена на рисунке .Генератор прямоугольных импульсов, питаемый от источника питания стабилизированного напряжения величиной 5 В, генерирует колебания ("меандр") последовательность прямоугольных импульсов с частотой 1КГц. Усилитель тока служит для повышения нагрузочной способности генератора прямоугольных импульсов, либо внешнего модулятора.

Расположение органов управления на лицевой панели лабораторного блока показано на рисунке .
