3.1 Построение совмещенных профилей
Построение совмещенных профилей явлений предполагает использование карт разных тем, но построенных в одной проекции и желательно в одном масштабе. Не рекомендуется строить профили по линиям большой протяженности, на которых изменяются частные масштабы. Наиболее подходящими для таких работ можно считать карты в региональных (областных) атласах. Используя совмещенные профили двух или нескольких природных или социально-экономических явлений, можно изучать закономерности в размещении каждого явления и взаимосвязях между ними.
Задание 3.3. Построить совмещенные профили. Преподавателем выдается одно из шести заданий (табл. 3.2) по атласу, указанному в задании 3.1.
Методические указания. Построение профилей следует начинать с явления, имеющего статистические показатели и отображенного на карте способом изолиний (рельеф, климат, фенологические явления и т. п.).
Сначала следует внимательно изучить физическую карту: масштаб, шкалу сечения рельефа, густоту расчленения его и т. д. Будьте внимательны: в шкале сечения может использоваться один цвет для нескольких слоев сечения.
Горизонтальный масштаб профиля следует выбирать равным масштабу карты; вертикальный - в зависимости от максимальной разности высот на заданном направлении. Для этого вычисляется разность отметок самой низкой и самой высокой точек на нем. Затем следует задать высоту профиля на будущем рисунке. Для всхолмленных районов не следует брать большую высоту профиля, для горных - наоборот. Разделив предполагаемую высоту профиля на разность отметок высот, получим вертикальный масштаб.
Пример. Разберем построение профиля рельефа, растительности и почв по картам атласа Московской области (рис. 3.2).
Таблица 3.2
Название карты |
Масштаб карты |
Номер варианта |
Линия профиля |
Физико-географическая карта |
1:20 000 000 |
1 2 |
Мурманск - Волгоград Мурманск - т. 50° с. ш., 60° в. д. |
Климатическая карта |
1:30 000 000 |
3 |
Мурманск — Омск |
Почвенная карта |
1:30 000 000 |
4 |
Чита — Нижневартовск |
Карта растительности |
1:30 000 000 |
5 6 |
Норильск — Улан-Удэ Норильск — Иркутск |

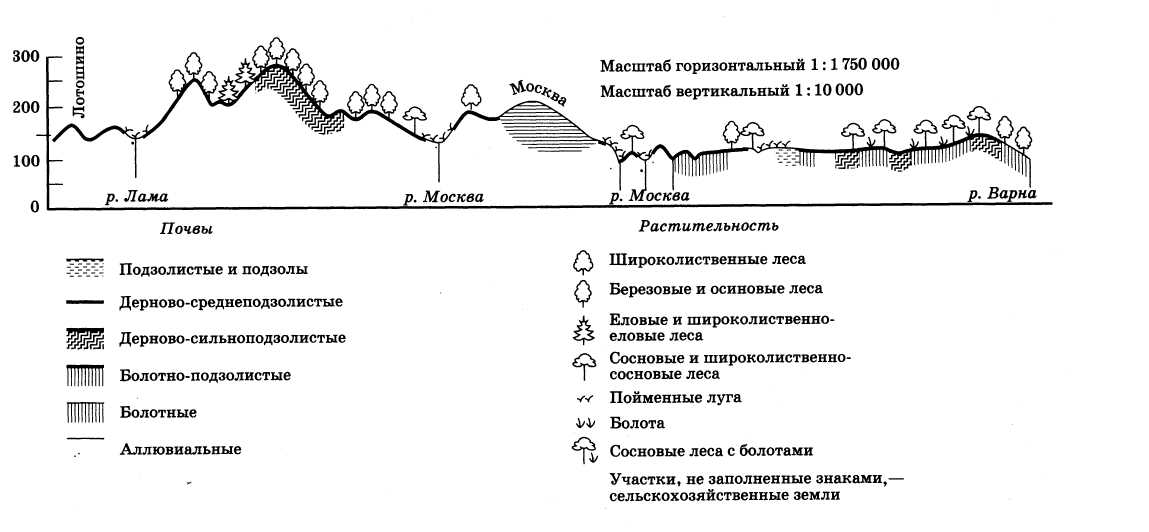

Рис. 3.2 Совмещенный профиль рельефа, почв и растительности (по атласу Московской области)
Абсолютные
высоты: минимальная 100 м, максимальная
290 м. Максимальное превышение 290 - 100 = 190
м. Рельеф всхолмленный. Выбираем
высоту профиля 2 см. Тогда вертикальный
масштаб:
Масштаб следует округлять до чисел, кратных 1000 и соизмеримых с горизонтальным масштабом. Таким образом, в нашем примере выбран вертикальный масштаб 1:10 000.
Построение профиля выполняется так же, как по топографической карте (см. лаб. раб. 1).
На построенный профиль рельефа следует нанести ситуацию, указанную в задании. Для этого на карту заданной тематики по линии профиля накладывают полоску бумаги и переносят на нее точки пересечения линии профиля с границами распространения показателей другого явления (почв, растительности и др.).
Если масштабы карт совпадают, то полоску бумаги с карты накладывают на построенный профиль рельефа и на нем отмечают точки пересечения линии профиля и границ ситуации.
Оформить профили (см. рис. 3.2), подписать их начало и конец, указать горизонтальный и вертикальный масштабы.
Сделать вывод о взаимосвязи явлений.
Если масштабы карт разные, то для переноса точек на линию профиля строят клиновой масштаб.
На горизонтальной линии откладывают расстояние между двумя точками на карте более крупного масштаба и в конце линии восстанавливают перпендикуляр. На нем откладывают это же рассто-
Рис. 3.3. Клиновой масштаб: 1-2— положение измерителя при работе
яние на карте более мелкого масштаба и соединяют полученную точку с началом горизонтальной линии. Для перехода от одного масштаба к другому надо отложить измерителем длину L с карты крупного масштаба и на перпендикуляре получить ее же длину, но в другом масштабе. Пример построения и использования клинового масштаба дан на рис. 3.3.
