3. Техника безопасности

1. Строго воспрещается без разрешения преподавателя или лаборанта приводить в действие машину и прочее оборудование.

2. Запрещается студентам во время проведения опыта приближаться к машине ближе 1 м и прикасаться к движущимся частям машины.

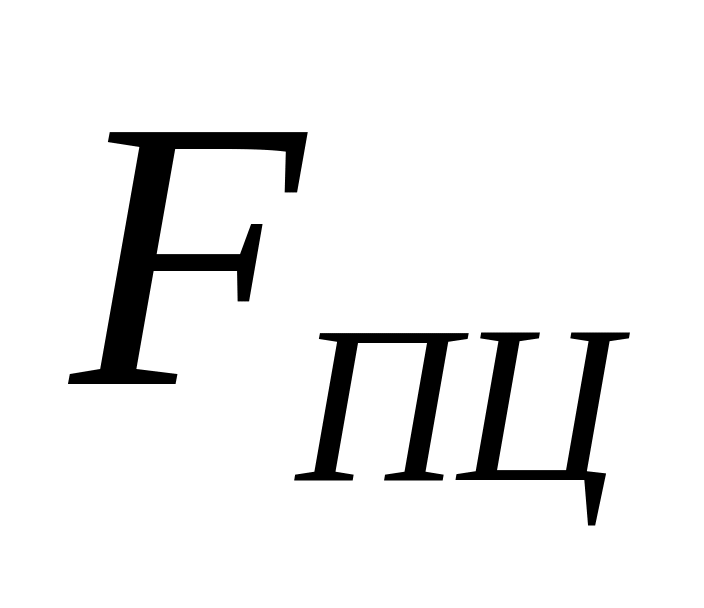

3. Запрещается нагружать образец силой превышающей , во избежания его наклепа.

4. Постановка опыта

1. Производится обмер ширины и толщины образца с точностью до 0,1 мм с помощью штангенциркуля.

2. Образец крепится в захватах испытательной машины, затем на нем устанавливаются тензометры по схеме, приведенной на рисунке 2.2. Перед установкой на образец тензометр необходимо застопорить стопорной планкой, расположенной на его лицевой стороне. После его установки тензометр расстопоривают.

3. Включают машину и образец медленно нагружают предварительной нагрузкой 5000 Н (500 кГс). Это необходимо для устранения возможной неточности показаний тензометров в первоначальный момент нагружения образца. При этом надо следить за направлением движения стрелки тензометра.

По достижении 5000 Н нагружение останавливают и стрелки тензометров с помощью установочных винтов 4 (рис. 2.1) фиксируют в одно из крайних положений, так чтобы во время испытаний стрелка не выходила за пределы шкалы.

4.4. Нагрузку несколькими последовательными догружениями (желательно равными) увеличивают до (Н), записывая на каждом этапе показания тензометров в журнал наблюдений (табл. 2.2).

Количество ступеней нагружения рекомендуется принять равным пяти. Величина ступени нагружения устанавливается таким образом, чтобы наибольшая нагрузка не превышала .

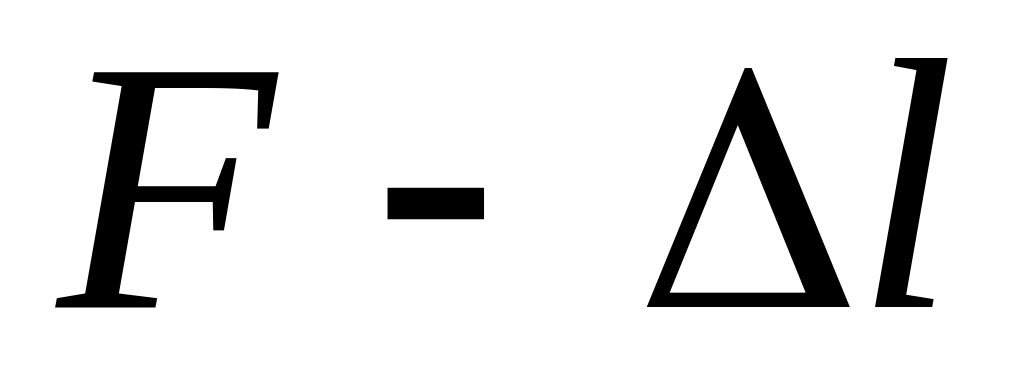

Закон Гука получит свое подтверждение, если график зависимости между и в процессе нагружения будет линейным.

После пяти ступеней увеличения нагрузки производят разгрузку образца.

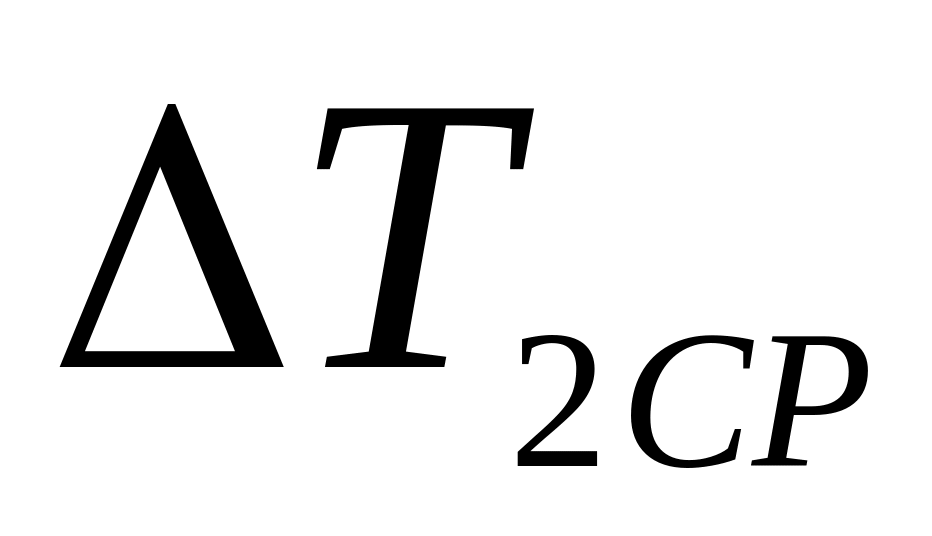

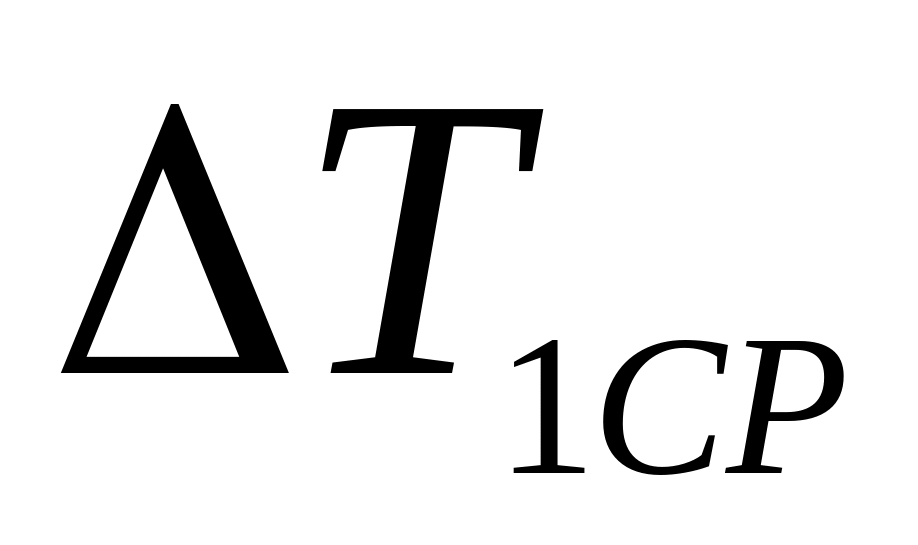

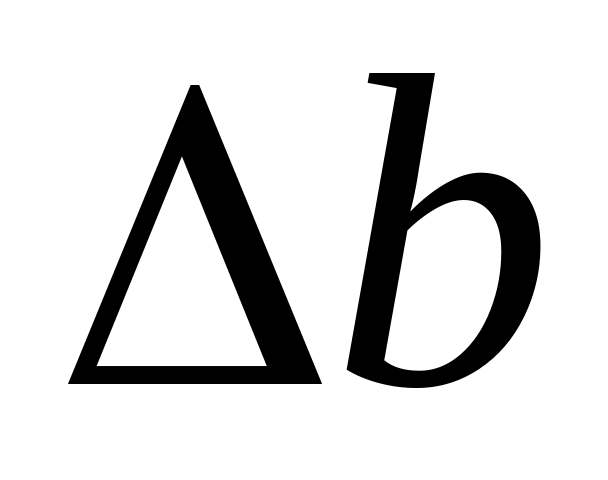

4.5. При указанном количестве ступеней нагружения получают 5 измерений удлинения оси и 5 измерений изменения поперечного размера образца, соответствующих выбранной ступени нагрузки. Средние из этих показаний принимаются в качестве абсолютной продольной деформации и абсолютной поперечной деформации :

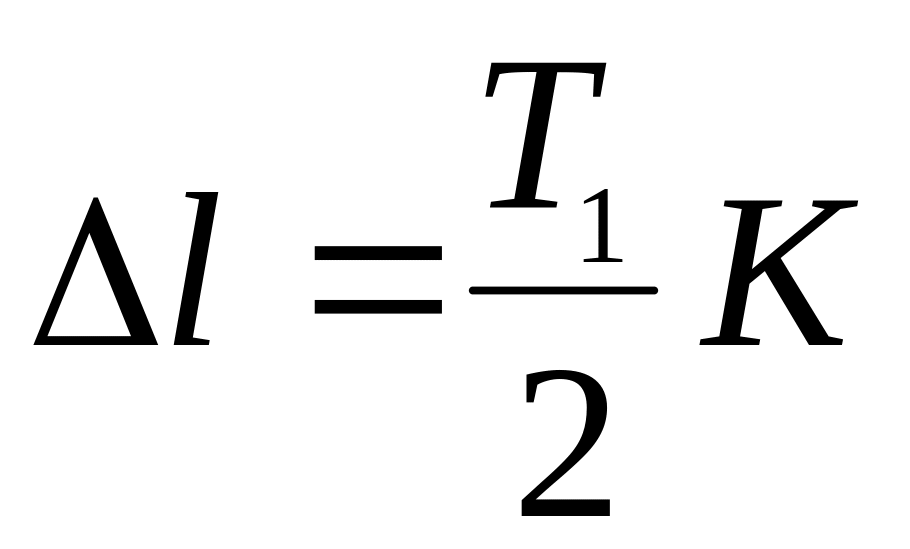

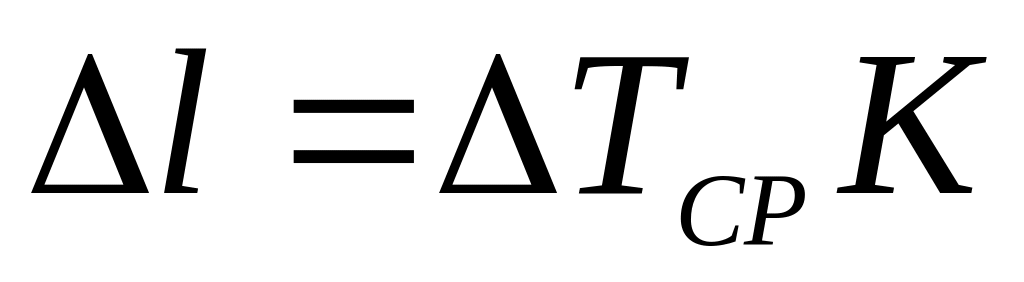

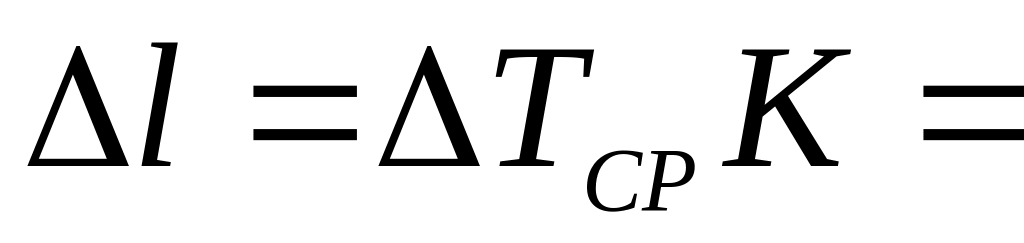

, (2.7)

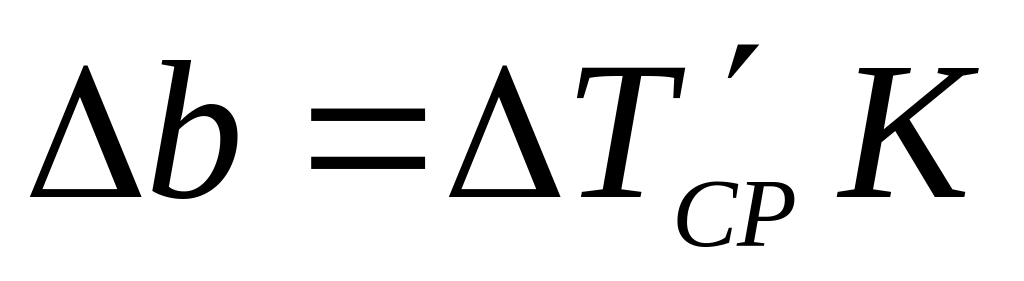

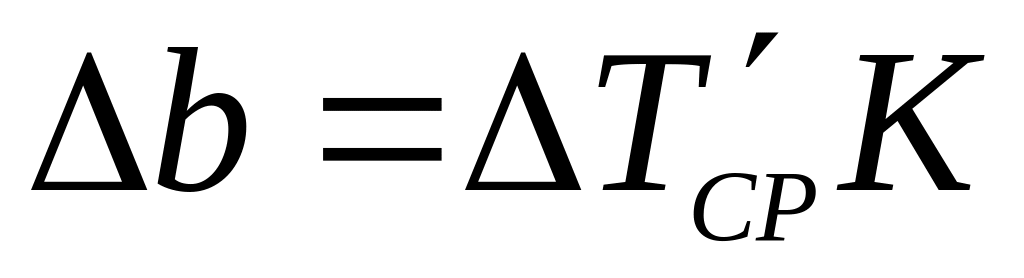

. (2.8)

где - цена деления тензометра, мм ( 0,001 мм).

4.6. Расчет необходимых величин выполняется по схеме, изложенной в отчете по работе.

5. Оформление отчета

Отчет

по лабораторной работе № 2

“Определения модуля продольной упругости и коэффициента поперечной деформации стали”

1. Цель работы: …

2. Оборудование, приспособления, инструмент: …

3. Эскиз образца. Схема установки и маркировки тензометров.

Ширина = ... мм, толщина =… мм.

Площадь поперечного сечения = ... мм².

4. Данные о тензометрах

Таблица 2.1

Характеристики рычажных тензометров

Прибор	№ 1	№2
База тензометра , мм
Цена деления , мм

5. Постановка опыта.

6. Материал образца …

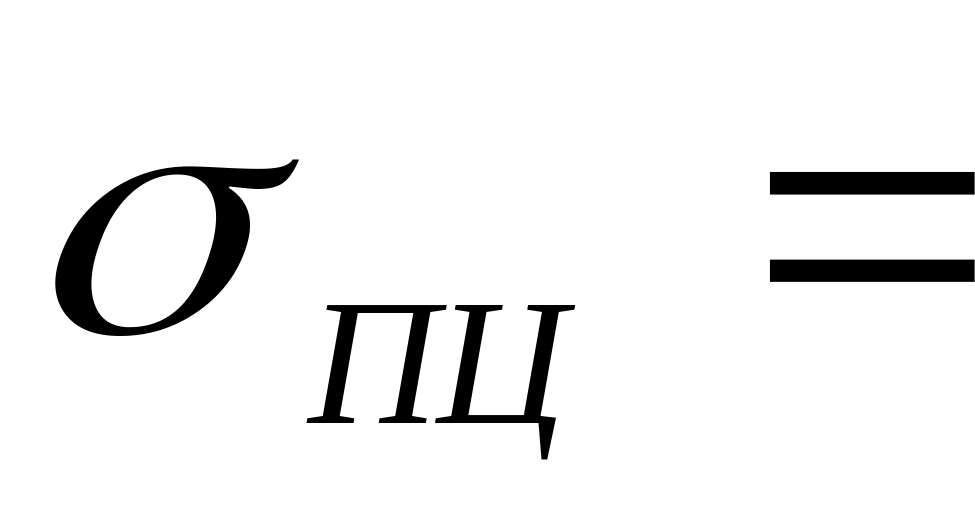

Предел пропорциональности материала … МПа.

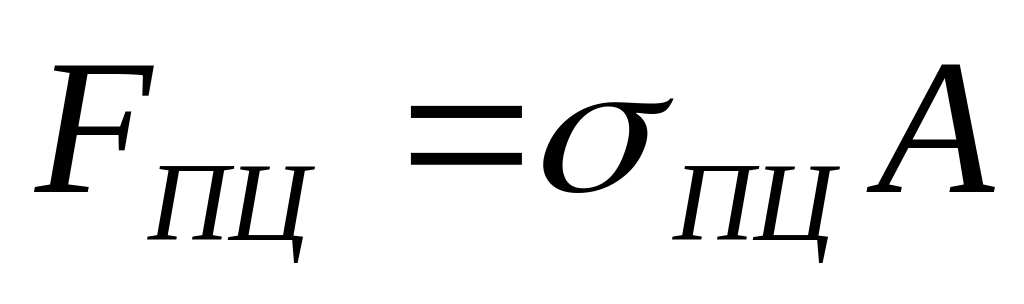

Предельная нагрузка = … Н.

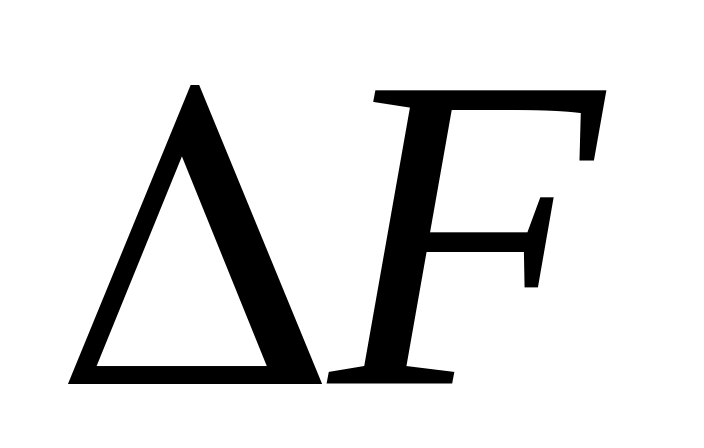

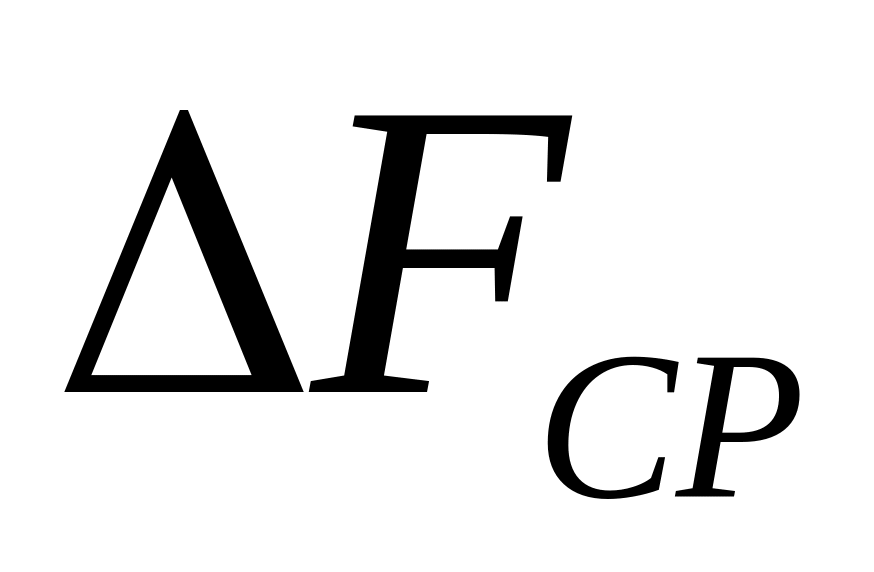

Принято пять ступеней нагружения = … Н.

7. Журнал наблюдений (табл. 2.2).

Таблица 2.2

Результаты испытания образца

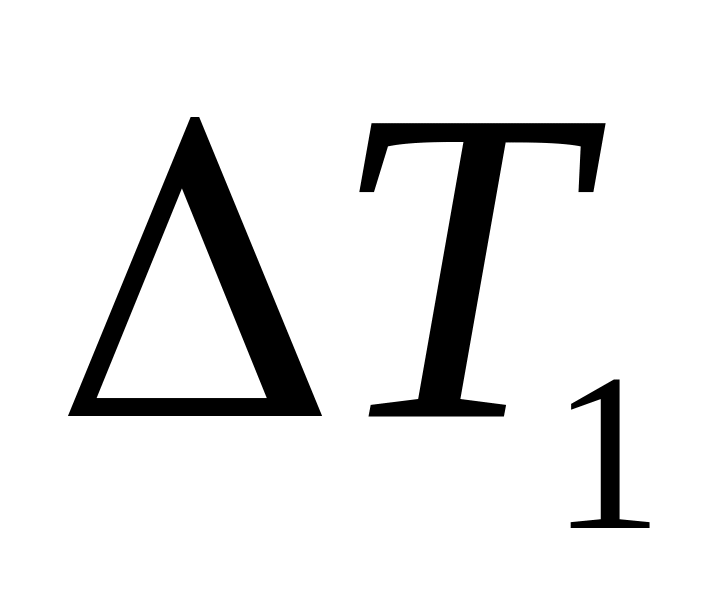

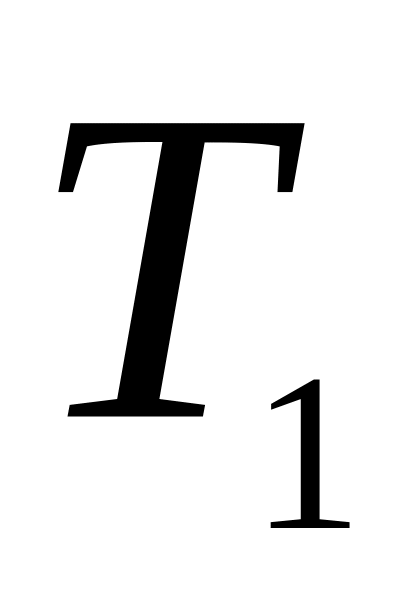

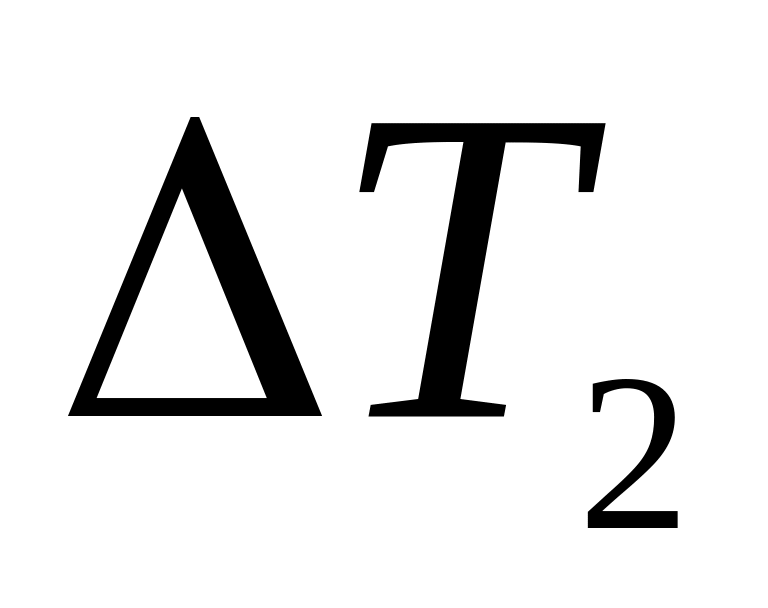

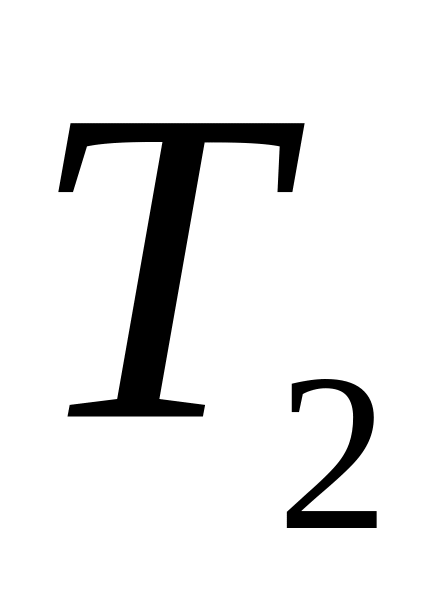

№ п/п	, Н	, Н
1
2
3
4
5

8. Обработка данных опыта.

8.1. Продольные деформации для :

абсолютная … мм;

относительная = …

2. Поперечная деформация для :

абсолютная = … мм;

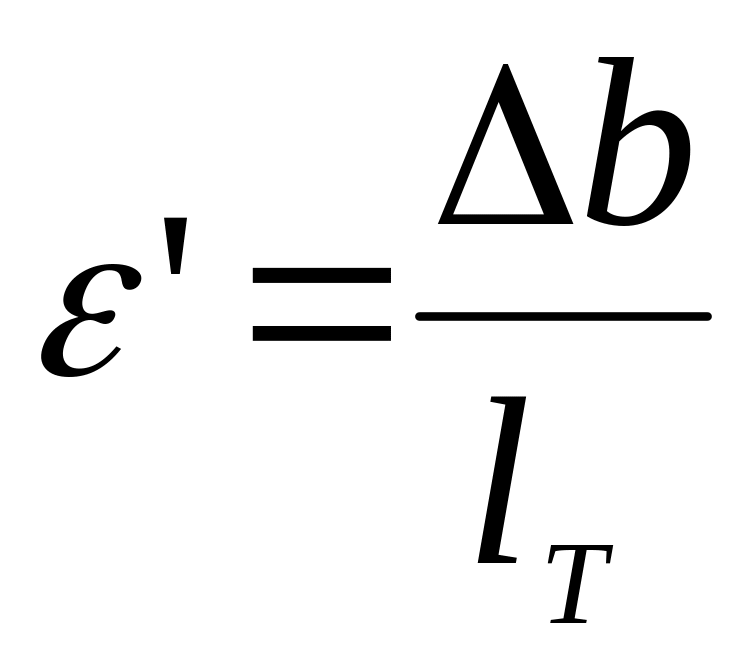

относительная = …

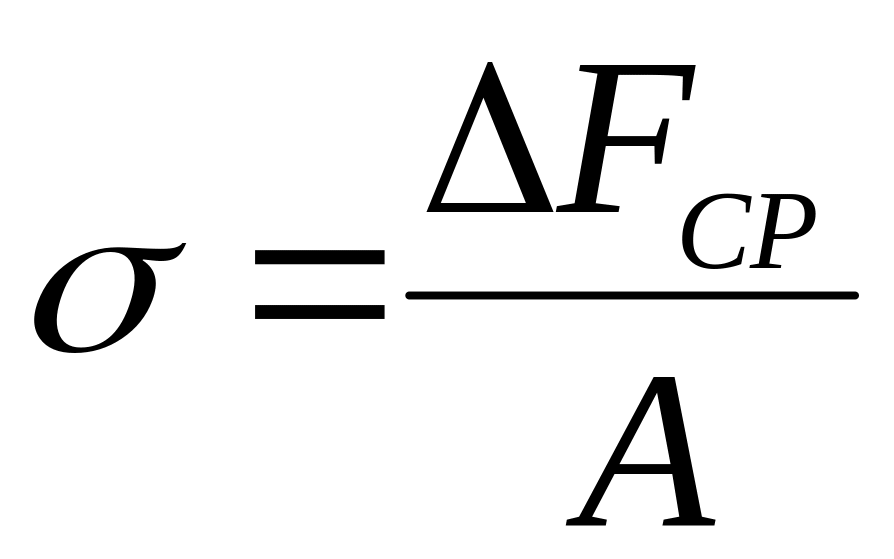

8.3. Среднее напряжение

= … МПа.

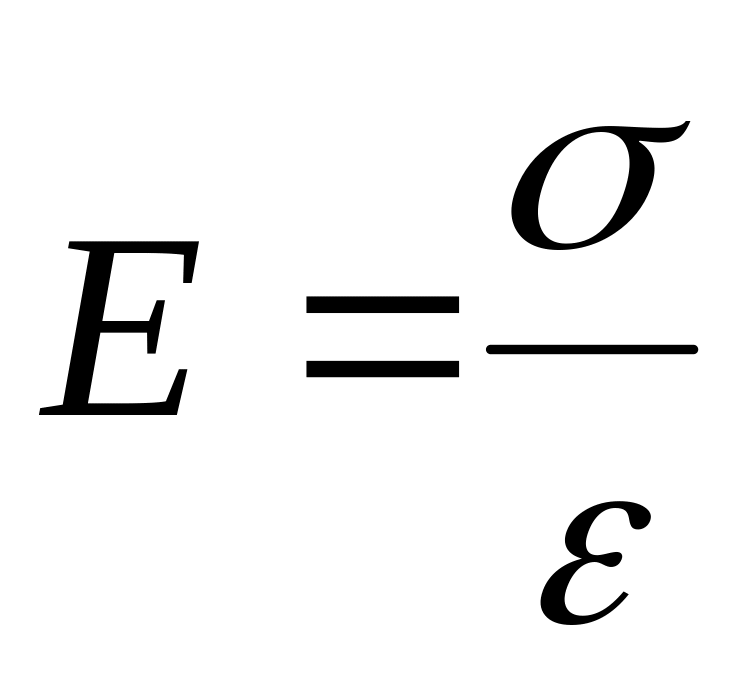

8.4. Модуль продольной упругости

= … МПа.

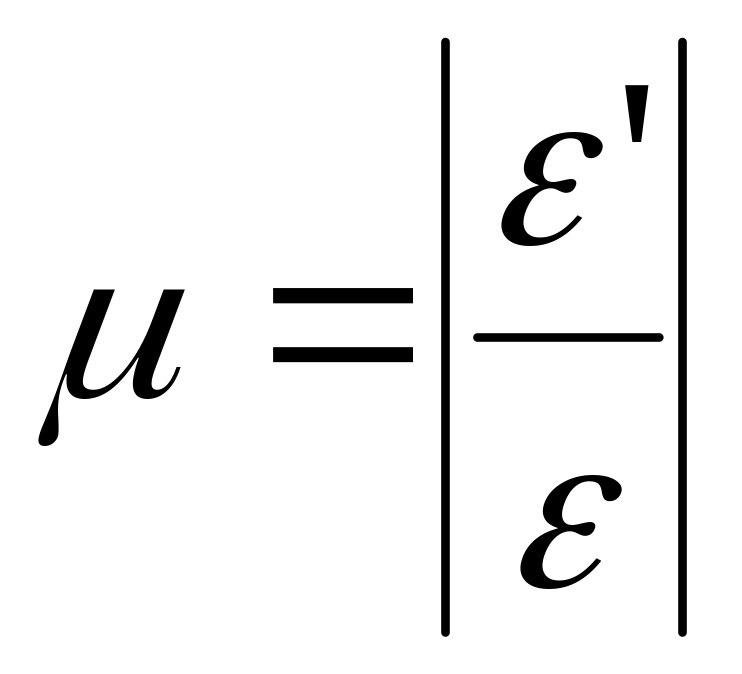

5. Коэффициент Пуассона

= ...

5. График зависимости строится по вычисленным значениям для каждого этапа нагружения (табл. 2.3).

Таблица 2.3

Таблица для построения графика

№ п/п	, Н	, мм
1 2 3 4 5

5. Выводы.
