2. Оборудование, приспособления, инструмент

1. Установка типа СМ21М.

2. Тензоусилитель “топаз”.

3. Блок питания НЭПП1.

4. Регистрирующий самопишущий прибор Н338.

Установка типа СМ21М (см. рис. 7.4) состоит из следующих основных частей: исследуемого образца-балки 1, имеющего прямоугольное поперечное сечение; двух опор: шарнирно-неподвижной 2 и шарнирно-подвижной 3, основания 4 с регулируемыми винтами-ножками 5, пульта управления 6, индикатора 7 часового типа с ценой деления 0,01 мм, установленного на стойке 8 штанги 9 с электромагнитом 10 и микрометрическим винтом (11), груза 12 массой 1 кг, размещенного на подставке (13). Электромагнит предназначен для удержания падающего груза 14 на требуемой высоте над исследуемым образцом. Электромагнит установлен в кронштейне 15, последний имеет возможность перемещаться вдоль штанги с отсчетом величины перемещения по шкале. При обесточивании электромагнита шарик падает на балку, вследствие чего она совершает гармонические затухающие колебания вместе с шариком (случай неупругого удара). Для предупреждения возможного отскока шарика балка снабжена специальным ловителем 16. Гармонические затухающие колебания балки записываются регистрирующим самопишущим прибором Н338 от двух тензодатчиков сопротивления, наклеенных на балку (17). Определение статической деформации (прогиба) балки производится с помощью индикатора часового типа с целью деления 0,01 мм.

В процессе удара индикатор отводится в сторону. Величина динамического прогиба определяется с помощью микрометрического винта с ценой деления 0,01 мм по моменту контакта торца винта с колеблющейся балкой.

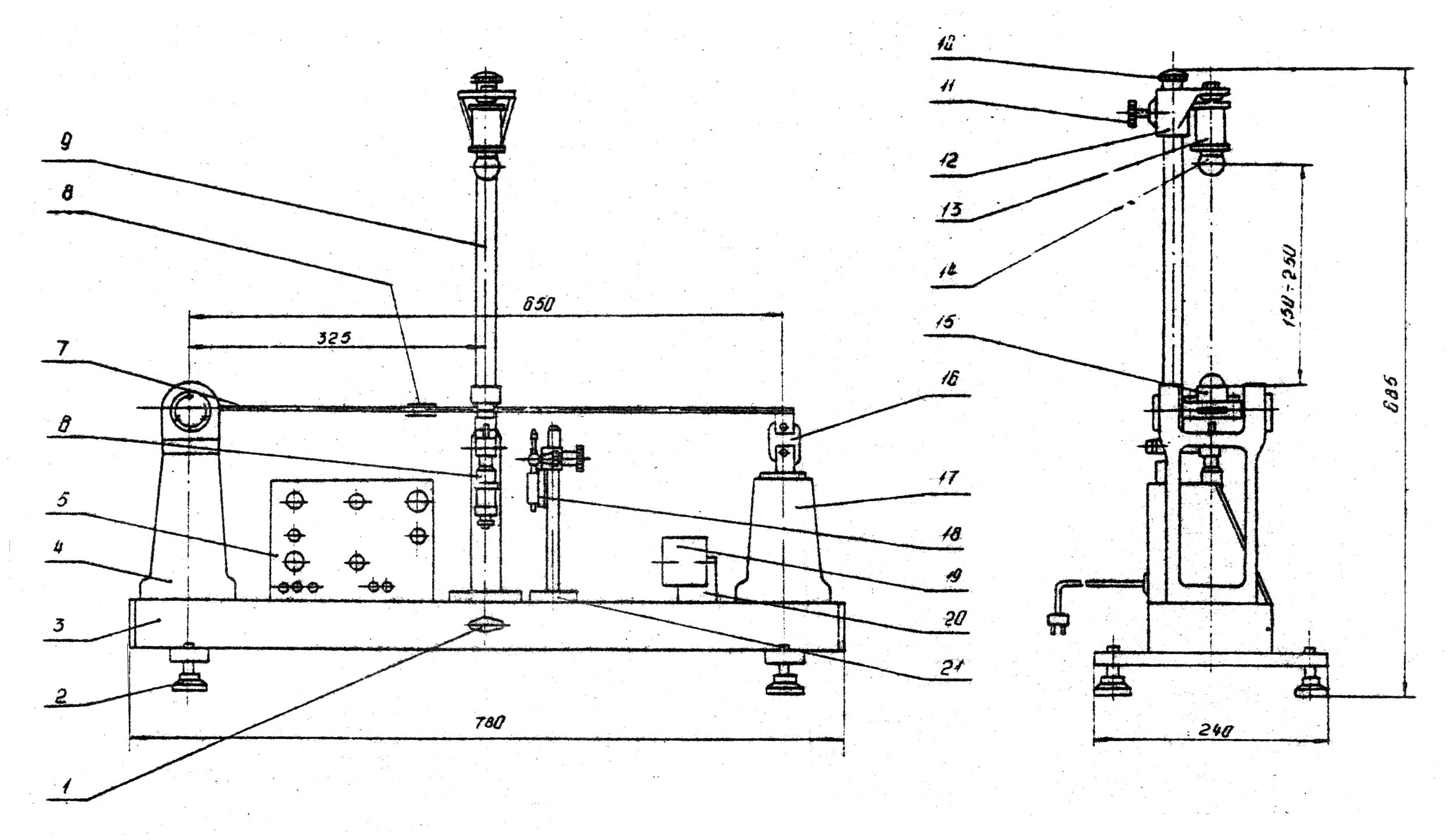

Рис. 7.4. Установка СМ21М:

1 – табличка фирменная; 2 – винт-ножка; 3 – основание; 4 – опора левая; 5 – пульт управления; 6 – винт микрометрический; 7 – образец исследуемый; 8 – тензодатчик сопротивления; 9 – штанга; 10 – ограничитель; 11 – винт стопорный; 12 – кронштейн; 13 – электромагнит; 14 – шарик; 15 – ловитель; 16 – серьга; 17 – опора правая; 18 – индикатор часового типа; 19 – груз; 20 – подставка; 21 –стойка индикаторная

Пульт управления выполнен в виде отдельного блока и смонтирован на основании установки. На лицевой панели пульта расположены следующие органы управления и сигнализации:

а) тумблер “220 В” предназначен для включения электропитания пульта;

б) лампа “Сеть” сигнализирует о включении установки;

в) лампа “Контакт” служит для сигнализации момента контакта колеблющейся балки с микрометрическим винтом;

г) тумблер “Электромагнит-запись” служит для подачи питания на обмотку электромагнита;

д) кнопка “Сброс” предназначена для возврата схемы в исходное положение перед началом следующего опыта;

е) клеммы “Датчики” - для подключения тензодатчиков сопротивления на вход тензоусилителя.

3. Техника безопасности

1. Запрещается производить измерение линейных размеров балки при включенной установке.

2. Во время эксперимента строго соблюдать порядок проведения опыта.

3. Категорически запрещается включать установку без разрешения преподавателя.

4. Произвести монтаж установки и подключение оборудования в присутствии преподавателя.

5. Поставить установку в строго горизонтальное положение.

6. Проверить надежность заземления установки.
