2. Перетворіть це число у шістнадцяткове

3. Відніміть 11101101110₂ - 101110011₂

4. Перетворіть двійкове число у десяткове 10111,111

5.Функція трьох змінних Х₁, Х₂, Х₃ задана мінтермами, які мають порядкові номери: 1, 2,5,8. Виконайте послідовно перетворення логічної функції :

а) у таблицю істинності;

б) у логічну функцію ДДНФ;

в) у логічну функцію ДНФ (за допомогою карт Карно)

г) побудувати схему згідно отриманої функції.

6. Логічна сума будь-якого аргументу з 0 (F5=X+0) дорівнює

А. 0

Б. 1

В. Х г. Х^

7. Досконалою нормальною кон'юнктивною формою (СНКФ) називають запис логічного рівняння у вигляді

А. кон'юнкції (логічного добутку) макстермів. б. диз'юнкції (логічної суми) мінтермів. в. диз'юнкції (логічної суми) макстермів. г. кон'юнкції (логічного добутку) мінтермів.

8. На малюнку зображений

А. одноступеневий тригер із статичним синхровходом

Б. двоступеневий тригер із захопленням 1 та 0

В. одноступеневий тригер із динамічним синхровходом

Г. одноступеневий тригер із динамічним синхровходом, що використовує затримку

9. На малюнку зображений

А. RS-тригер, на елементах 2І-НЕ

Б. RS-тригер, на елементах 2АБО-НЕ

В. RS-тригер, на елементах І-НЕ

Г. RS-тригер, на елементах АБО-НЕ

10. Намалювати схему JK-тригера на елементах І-НЕ та відобразити його таблицю істинності

11. При однофазному записуванні інформації у регістр

А. значення кожного розряду слова А = А_nА_n-1…А_i…A₁ надходить по одній лінії зв‘язку на вхід R (або C) відповідних тригерів

Б. значення кожного розряду слова А = А_nА_n-1…А_i…A₁ надходить по декількох лініях зв‘язку на вхід S (або J) відповідних тригерів

В. значення всіх розрядів слова А = А_nА_n-1…А_i…A₁ надходить по одній лінії зв‘язку на вхід S (або J) відповідних тригерів

Г. значення всіх розрядів слова А = А_nА_n-1…А_i…A₁ надходить по декількох лініях зв‘язку на вхід S (або J) відповідних тригерів

Д. значення кожного розряду слова А = А_nА_n-1…А_i…A₁ надходить по одній лінії зв‘язку на вхід S (або J) відповідних тригерів

12. Призначення виводу V₂ у чотирирозрядному регістрі зсуву зображеному на малюнку

А. послідовний ввід даних

Б. вибір послідовного або паралельного режимів вводу

В. вхід синхроімпульсів, при послідовному вводі даних

Г. вхід синхроімпульсів, при паралельному вводі даних

Д. вхід для паралельного вводу даних

13. Модуль лічби лічильника визначає

А. кількість станів лічильника

Б. максимальну кількість вхідних імпульсів, яку здатний зафіксувати лічильник при одному циклі роботи

В. мінімальну кількість вхідних імпульсів, яку здатний зафіксувати лічильник при одному циклі роботи

Г. середню кількість вхідних імпульсів, яку здатний зафіксувати лічильник при одному циклі роботи

Д. кількість перемикань лічильника

14. Час встановлення коду лічильника відраховується

А. від початку вхідного імпульсу до початку наступного вхідного імпульсу

Б. від початку вхідного імпульсу до моменту отримання нового стану

В. від початку до кінця вхідного імпульсу

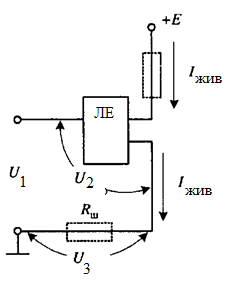

1 5. Яка з напруг, зображених на рисунку є напругою завади?

А. U₁

Б. U₂

В. U₃

ТЕСТОВІ ЗАВДАНЯ ДЛЯ КОНТРОЛЮ ЗНАНЬ

З ДИСЦИПЛІНИ «Комп‘ютерна схемотехніка»

для студентів спеціальності 5.091504

«Обслуговування комп’ютерних та інтелектуальних систем та мереж»

напрямку підготовки 0915 «Комп’ютерна інженерія»

Модуль 1

Варіант6

1. Перетворіть десяткове число 346 у двійкове
