Лекционный курс по Начертательной Геометрии предназначен для освоения студентами Химико-биологических и Электротехнических специальностей техники геометрического и графического моделирования используемой при чтении и выполнении проектной документации./ Автор Деветериков Ю.Л. – Тольятти: ТГУ, 2003. – С.
1.1. Вопросы организации изучения курса
Изготовление любого объекта начинают с инженерной разработки его проекта. Проект представляет собой комплект конструкторско-технологических документов, необходимых для изготовления объекта. Все документы проекта выполняют строго в соответствии со всероссийскими правилами: ГОСТ ЕСКД (Государственный Стандарт Единой Системы Конструкторской Документации).
Стержневыми документами проекта являются чертежи изделия и его частей, т.е. чертежи сборочных единиц и их деталей.

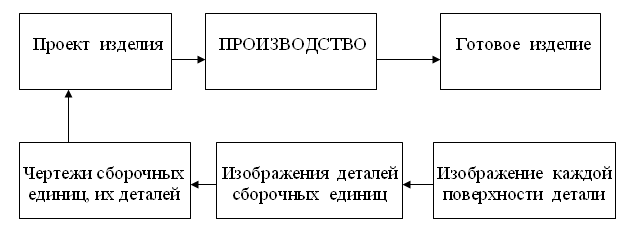

Рассмотрим блок-схему пути создания машиностроительного объекта – изделия.
Блок-схем пути создания машиностроительного объекта
Деталь, как составной элемент любого изделия, имеет стандартное технологическое определение (ГОСТ 2.101):
« Деталь - изделие, выполненное из однородного по наименованию и марке материала без применения сборочных операций».
С позиции конструирования: деталь - это некоторый объём материала, ограниченный набором определённых поверхностей, необходимых для решения соответствующих функциональных задач в проектируемом изделии.
Сборочная единица - это несколько соединённых между собой деталей, решающих технологические задачи сборки изделия.
Главной информацией на чертеже является изображение изделия, т.е. его геометрический образ. Изображение изделия можно представить, как совокупность изображений всех его поверхностей. Следовательно, в основе техники составления изображения изделия лежит умение изображать любую его поверхность.
Поэтому освоение техники выполнения чертежа начинают с освоения теории построения изображения поверхности на чертеже, а инженерное образование в ВУЗе начинают с освоения базового общеинженерного курса «Инженерная графика».
Задачу курса «Инженерная графика» можно сформулировать, как освоение техники стандартного оформления конструкторской (проектной) документации.
Согласно ГОСТ 2.102 при проектировании разрабатывают рабочую конструкторскую документацию двух видов: основную и дополнительную. К основной документации относят чертежи деталей и спецификации сборочных единиц. К дополнительной документации относят, например, чертежи сборочных единиц, дополняющие спецификации.
Инженерная графика, как учебный курс, представляет собой комплекс взаимосвязанных трёх дисциплин (учебных модулей):
Начертательная геометрия, обучающая технике геометрического и графического моделирования реальных поверхностей изделий, которая позволяет строить изображения на чертеже.
Инженерная графика (машиностроительное черчение), которая обучает технике чтения и изготовления конструкторской документации согласно правилам ГОСТ ЕСКД.
Машинная графика, обучающая технике автоматизации и механизации процесса разработки и копирования конструкторской документации с помощью ЭВМ.
Начертательная геометрия является частью общей Геометрии и, как наука, занимается теорией геометрического и графического моделирования реальных поверхностей. Эта наука предназначена для приобретения навыков организации передачи информации о геометрии объекта.
Процесс передачи информации можно поэтапно представить следующим образом.
В нашем воображении осуществляется абстрактный переход от реальной поверхности объекта к её геометрическому образу, модели.
Производится отображение этой геометрической модели на поле чертежа с помощью линий, т.е. строится её изображение или можно сказать, что создаётся её материальная графическая модель, которая является вторичной моделью.
Человек, получающий информацию, производит считывание изображения с чертежа и в своём воображении создаёт представление о геометрическом образе и соответствующей реальной поверхности.
