Проектирование и производство режущих инструментов

Пояснительная записка

к курсовой работе по дисциплине Режущие инструменты

____________________________________

(обозначение документа)

Группа ТМ-445в	Фамилия И.О.	Подпись	Дата	Оценка
Студент	Сабанчина З.А.
Консультант	Николаев А.В.
Принял	Николаев А.В.

Кумертау 2011 г.

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Уфимский государственный авиационный технический университет

Кумертауский филиал

Кафедра ТПЛА

Задание

на курсовую работу

по режущим инструментам

Студент: Сабанчина З.А. Группа: ТМ-445в (КФ УГАТУ) Консультант: Николаев А.В.

1 Тема работы: Проектирование и производство режущих инструментов

2 Основное содержание:

2.1 Спроектировать круглый фасонный резец для обработки детали, представленной на рисунке 1. Материал детали: сталь 20.

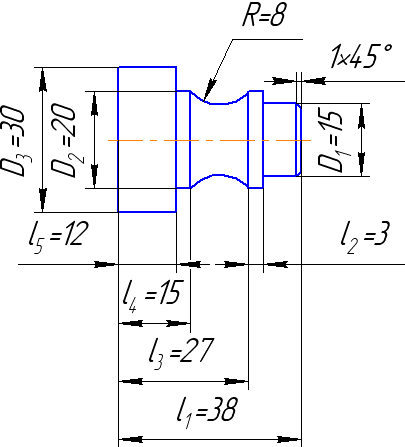

Рисунок 1. Эскиз детали

2.2 Спроектировать протяжку для обработки втулки с прямобочными шлицами. Материал детали: сталь 30ХГСА. Обозначение втулки с прямобочными шлицами по СТ СЭВ 188-75: в-8х46Н11х50Н11х9D10.

2.3 Спроектировать инструмент для обработки прямозубой шестерни с числом зубьев z₁=17, которая должна зацепляться с колесом, имеющим число зубьев z₂=27. Нормальный исходный контур по ГОСТ 18755-80. Исходный данные: инструмент – долбяк; m=5,5 мм; z₁=17; х₁=0 мм; z₂=27; х₂=+0,2 мм; степень точности по ГОСТ 1643-72: 6-7-8-Ва.

3 Требования к оформлению:

3.1 Курсовую работу оформляют в виде расчетно-пояснительной записки, изложенной на стандартных листах формата А4 (210х297), а также схем и эскизов, выполненных на чертежной бумаге формата А4, помещаемых в соответствующем месте расчетно-пояснительной записки.

3.2 Текст расчетно-пояснительной записки пишут чернилами, четким почерком, или печатным на одной стороне листа с оставлением полей от рамки: слева – 20 мм, сверху, снизу, и справа по 5 мм; со штампом, для текстовых листов, где проставляются номера листов.

3.3 В соответствии с ГОСТ 7.32-81 в рукописной и печатной работе таблицы, рисунки, формулы номеруют в пределах законченного раздела (в курсовой работе в пределах пунктов задания).

Дата выдачи: __________ г. Дата завершения: __________ г.

Руководитель: ______________/Николаев А.В./

ВВЕДЕНИЕ

В современном машиностроении находят широкое применение новые методы обработки, новые конструкции и виды режущего инструмента и металлорежущих станков. Непрерывно повышается доля процессов чистовой обработки, определяющих точность изготовления, шероховатость поверхности и физико-механические свойства поверхностного слоя деталей, которые имеют чрезвычайно большое значение для достижения высоких эксплуатационных качеств изделия.

Инструменты в широком смысле представляют собой орудия, употребляемые при ручной и механической обработке разного рода материалов в машиностроении, горном деле, в деревообрабатывающей промышленности, сельском хозяйстве, в медицине, в домашнем обиходе и т.п. Режущем инструментов в узком смысле называется та часть металлорежущих станков, которая непосредственно изменяет форму обрабатываемой детали.

В народном хозяйстве инструменты играют огромную роль, и ни одна отрасль не может обойтись без использования инструментов в широкой их номенклатуре.

В данной курсовой работе проектируется три режущих инструмента: фасонный резец, протяжка и долбяк. Резцы – наиболее распространенный вид режущего инструмента. Фасонные резцы применяют для обработки деталей с фасонным профилем. Протяжки являются многозубыми металлорежущими инструментами, осуществляющими снятие припуска без движения подачи за счет превышения высоты или ширины последующего зуба по отношению к высоте или ширине предыдущего. Они применяются для чистовой обработки различных по форме внутренних и наружных поверхностей деталей. Зуборезный инструмент относится к категории наиболее сложного и специфичного в проектировании, изготовлении и эксплуатации. Зуборезный долбяк предназначен для нарезания зубьев цилиндрических колес методом огибания.

Содержание

1 ФАСОННЫЙ РЕЗЕЦ
1.1 Назначение, область применения и типы фасонных резцов
1.2 Задание на проектирование фасонного резца
1.3 Выбор параметров режущего инструмента
1.4 Назначение режимов резания
1.5 Графический метод определения профиля резца
1.6 Аналитический метод расчета профиля резца
1.7 Определение передних и задних углов на всем протяжении режущего лезвия
1.8 Конструктивное оформление резцов
1.9 Установка, регулирование и крепление резцов на станках
2 ПРОТЯЖКА
2.1 Назначение, область применения и типы протяжек
2.2 Задание на проектирование протяжки
2.3 Расчет протяжки
3 ДОЛБЯК
3.1 Назначение, область применения и типы долбяков
3.2 Задание на проектирование долбяка
3.3 Расчет дискового долбяка
3.4 Проектирование дискового долбяка
Список используемой литературы
