Література.
1 Думов С.И. Технология злектрической сварки плавлення.
2 Потапьевский А.Г. Сварка в защитных газах плавящимся злектродом.
Додаток А

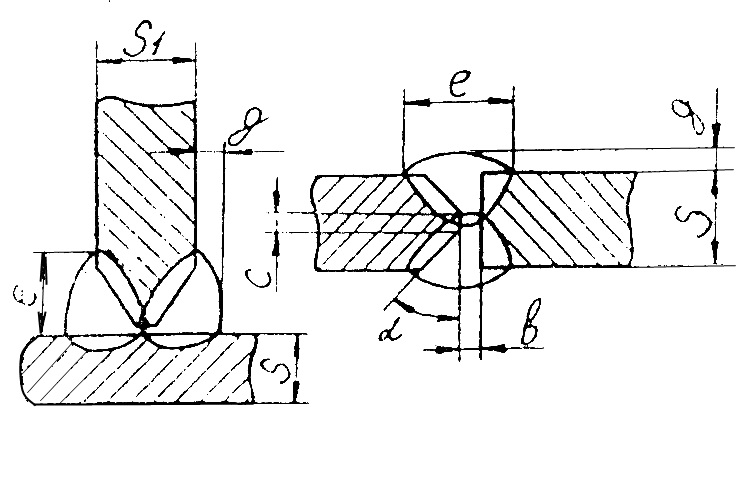

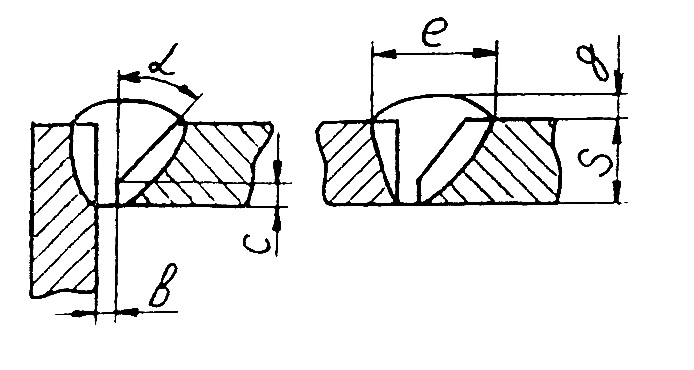

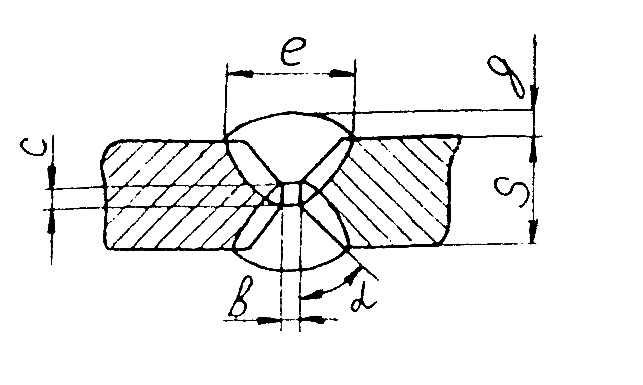

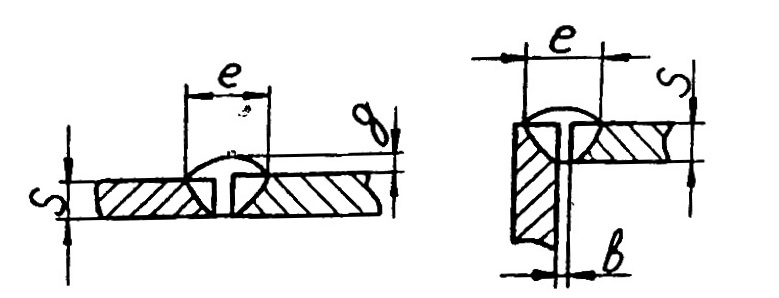

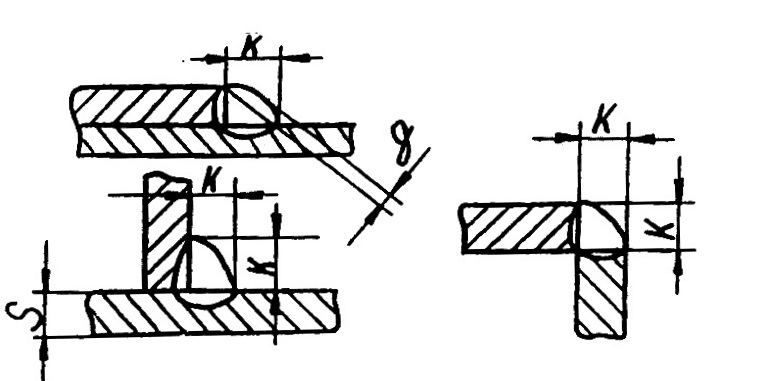

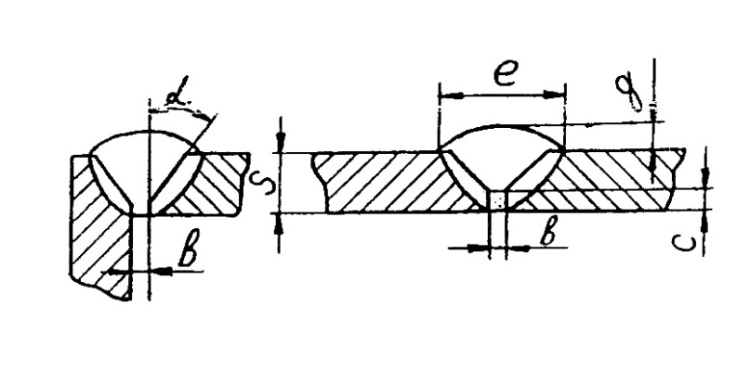

Формули розрахунку площі наплавлення основних типів зварних з’єднань
Ескіз зварного з’єднання |
Формула визначення площі наплавлення |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Практична робота №4 Тема: Вибір і характеристика зварювального обладнання
Мета - ознайомитися з правилами вибору зварювального обладнання; придбати навички вибору;
- оснастити операції технологічного процесу зварювання заданої зварної конструкції відповідним зварювальним обладнанням.
Завдання:
1. Обрати зварювальне обладнання.
2. Навести технічну характеристику обладнання у вигляді таблиці.
3. Охарактеризувати вибрані джерела живлення та їх конструктивні особливості.
4. Зробити висновки Методичні рекомендації
Вибір зварювального обладнання проводиться згідно з прийнятими засобами зварювання, враховуючи задані режими зварювання.
Основні критерії вибору раціональних типів обладнання:
1. Технічна характеристика, яка найбільш відповідає прийнятим режимам зварювання.
2. Найбільша експлуатаційна надійність і простота обслуговування.
3. Найбільший коефіцієнт корисної дії і найменше споживання електроенергії при роботі.
4. Найменша маса і мінімальна ціна.
Для кожної технологічної операції "зварювання", розробляємого технологічного процесу необхідно вказати, на якому зварювальному обладнанні буде виконуватися дана операція. При цьому повинно бути приведено призначення зварювального обладнання, його модель, побудова, принцип роботи, настроювання на заданий режим.
Технічні дані прийнятих джерел живлення зварювальної дуги, автоматів і полу автоматів приводяться у формі таблиць.
Інформація про основні групи зварювального обладнання для дугового зварювання в довідниках, каталогах, проспектах, учбових посібниках по джерелам живлення і автоматам для електричного зварювання плавленням.
Контрольні питання:
1. Критерії вибору зварювального обладнання.
2. Технічні і конструктивні особливості автоматів для дугового зварювання в захисних газах і під флюсом.
3. Які джерела живлення ви знаєте? Галузь їх використання.
4. Яка характеристика у джерел живлення для зварювання в захисних газах?
5. Наведіть принцип роботи ВДУ - 504.
Література
1. Прох Л.Ц. й др. Справочник по сварочному оборудованию.
2. Щебеко Л.П. Зкономика, организация и планирование сварочного производства.
3. Карпенко а.С, Технологічна оснастка у зварювальному виробництві: навч. Посібник. – к.: Арістей, 2005-268 с
4. Г.О. Кривов, к.О. Зворикін Виробництво зварних конструкцій 2012
Практична робота №5
Тема: Оформлена маршрутно — операційних карт виготовлення зварної конструкції
Мета: - придбати навички в розробці технологічних процесів;
- навчитися заповнювати маршрутні карти технологічного процессу (ТП) виготовлення заданої зварної конструкції.
Завдання:
1. Розробити технологічний процес складання та зварювання.
2. Заповнити маршрутне - операційну карту технологічного процесу
