3.8. Визначення гарантійного напору у внутрішньоквартальному водопроводі на вводі в будинок
У міській водогінній мережі в місці підключення внутрішньоквартального водопроводу значення найменшого гарантійного напору визначається службою мережі міськводоканалу. У проекті напір у міській мережі задається в завданні.
Найменший гарантійний напір у внутрішньоквартальній зовнішній водогінній мережі на вводі в будинок, м:
(20)
де
-

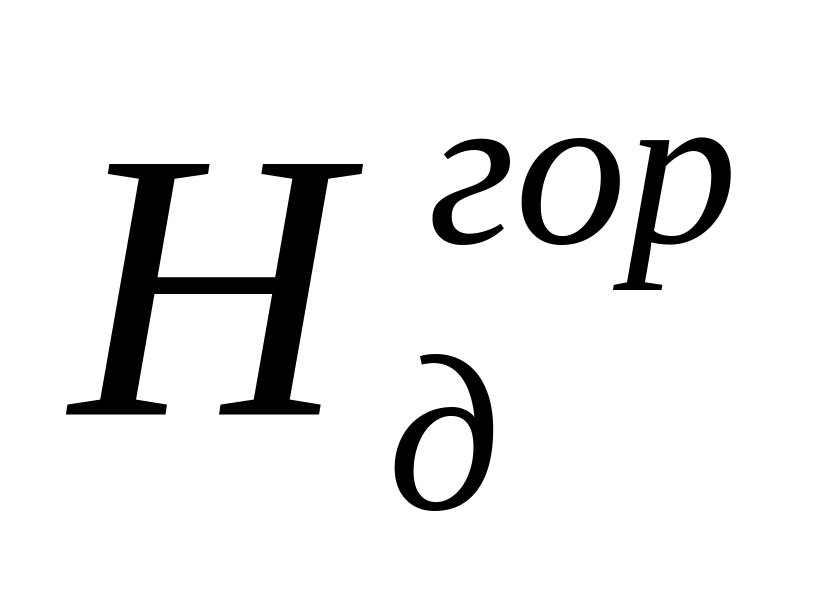

найменший
гарантійний напір у міській зовнішній
водогінній
мережі, м;
-

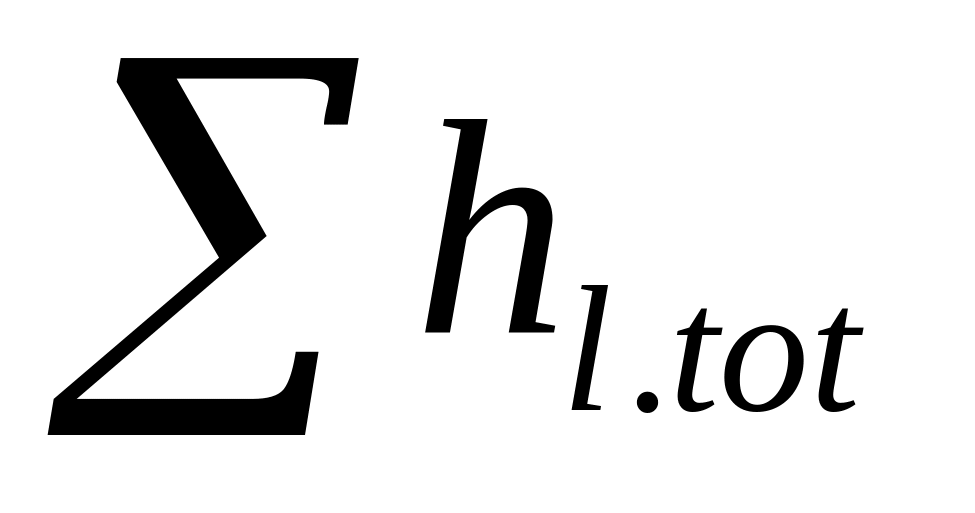

загальні втрати напору на розрахунковій
галузі внутрішньоквартального
водопроводу, м; Zвв,

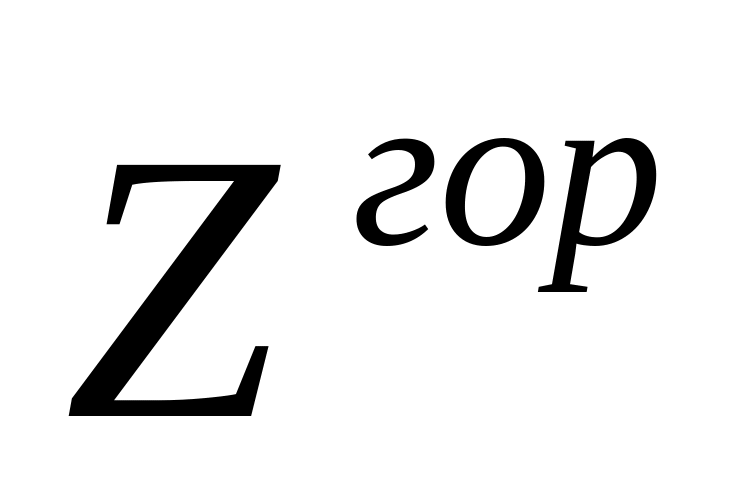

Zгор
- позначки поверхні
землі відповідно в місці урізання
внутрішньоквартальної мережі в міську
мережу й на уведенні проектованого
будинку, м.
споживачі, Що Диктують, будуть мати воду за умови

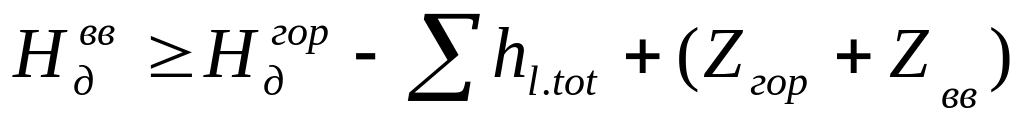

(21)

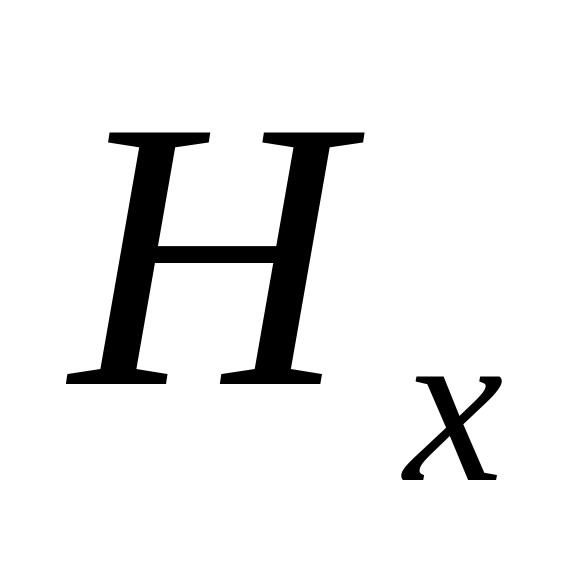

Нх - необхідний напір на уведенні в будинок /див. (14)/, м.
Якщо
перевищує
Нх
на
3 м і більше, на вводі в будинок потрібно
встановити регулятор тиску. Якщо
менше
до 3 м, то,
збільшуючи діаметри труб на окремих
ділянках внутрішньої й зовнішньої
мереж, можна їх вирівняти. Якщо
менше
Нх
на
3...I0 м, можна
передбачити в будинку установку
водонапірних баків. Якщо
менше
більш
ніж на 10м потрібно встановити підвищувальну
насосну
установку. При цьому підвищувальну
насосну установку доцільно передбачати
відразу для групи будинків.
Однак цьому повинен передувати
гідравлічний розрахунок внутрішньоквартальної
мережі по всіх ділянках, для того щоб
орієнтуватися на диктуючий будинок.
3.9. Розрахунок підвищувальної насосної установки
Підвищувальна насосна установка служить для підвищення напору в мережі внутрішнього водопроводу.
Напір насоса Нр визначається як різниця на вводі в будинок необхідного напору на внутрішній мережі Нх і найменшого гарантійного напору , на внутрішньоквартальній зовнішній водогінній мережі:
Нр =Нх - . (22)
Для підвищення напору використаються, як правило, відцентрові насоси. Подача насоса дорівнює максимальній секундній витраті на вводі в будинок. По подачі qр і напору Hр по зведеному полю q - H у каталогах насосів підбирається необхідний насос. Можна скористатися даними дод. 7 [4].
Потужність насоса, кВт:
(23)
де
-
щільність води, рівна 1000 кг/м3;
g
= 9,81
м/с2
- прискорення вільного падіння; qр
- подача
насоса, м/с; Нр
-
напір насоса,
м;
-
ККД насоса (для малих насосів приймається
0,6...0,7).
Потужність електродвигуна, кВт:
(24)
де
-

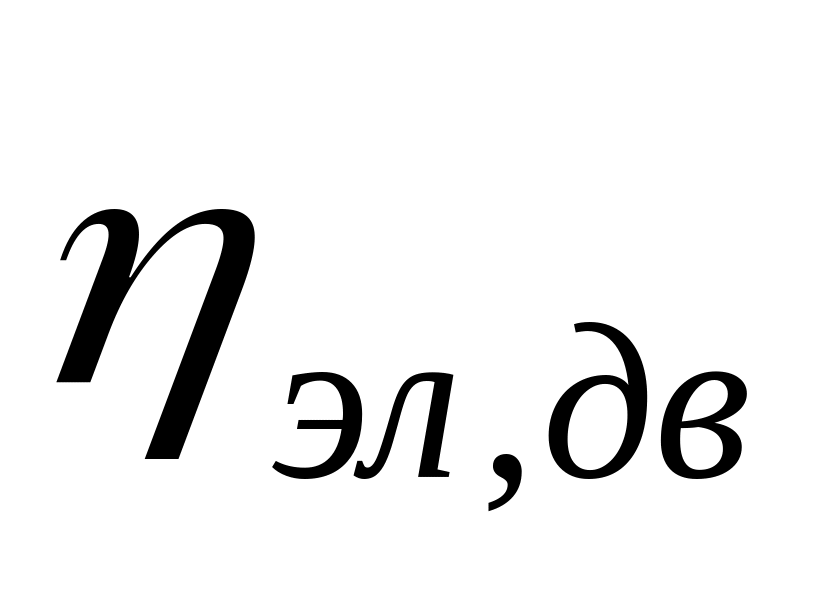

ККД електродвигуна (0,9...0,95); К
- коефіцієнт запасу
потужності; К
=
2,0 при N
< 0,8
квт; К
= 1,5
при 0,8 < N<
2 квт; К
=
1,2 при 2 < N
<
4 квт.
Як правило, встановлюють два насоси, з яких один - резервний. Їх розташовують після водомірного вузла. На усмоктувальних лініях кожного насоса встановлюють засувку, а на напірної - засувку, зворотний клапан і манометр.
Для зменшення шуму, що виникає при роботі насосів, і його поширення по трубопроводах установлюють вібровставки - гофровані патрубки довжиною 80...100 див з армованої гуми, а також амортизатори під насосні агрегати й піщані подушки під їхні фундаменти.
Підвищувальна насосна установка обладнується обвідною лінією зі зворотним клапаном і засувкою для пропуску води у внутрішній водопровід минаючи насоси.
Приклад 5. Визначити найменший гарантійний напір у внутрішньоквартальній зовнішній водогінній мережі (на уведенні) проектованого будинку за умовами мал. 1, якщо найменший гарантійний напір у міській водогінній мережі = 10,0 м. Підібрати насоси підвищувальної установки.
Рішення.
На фрагменті планування кварталу (див.
рис. 1) визначаємо
позначки поверхні землі в місці приєднання
внутрішньоквартального водопроводу
до міської водопровідної мережі
-
85,2 м і на вводі в будинок
Zвв=
85,5 м.
Загальні втрати напору на розрахунковій ділянці внутрішньоквартального водопроводу із приклада 4 = 0,85 м.
Найменший гарантійний напір у внутрішньоквартальній зовнішній водогінній мережі на вводі в будинок:
= 10,0 - 0,85 + (85,5 - 85,2) = 9,45 м.
По раніше виконаних розрахунках (див. приклад 3) необхідний напір на вводі в будинок Н х = 19,0 м. Напір насоса визначаємо як різницю:
Нр= 19,71 - 9,45 = 10,26 м.
Максимальна секундна витрата води для проектованого будинку визначена при розрахунку внутрішнього водопроводу (див. приклад 1):
qp = 0,389 л або 1,4 м3/ч.
По дод. 7 підбираємо насос 1,5К-8/19б, що має:
подачу q = 4,5...13 м3 /ч;
напір H = 12,8...8,8 м;
частоту обертання вала п. = 2900 про/хв.
Потужність насоса визначаємо по (21):

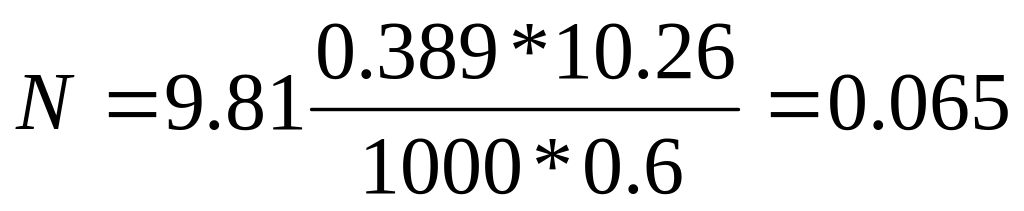

кВт
Споживана потужність електродвигуна по (22):

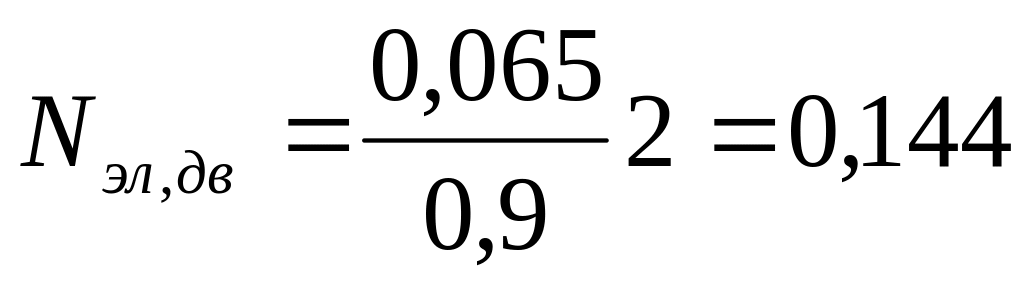

кВт
Приймаємо до установки два насоси (один робочий і один резервний) марки I.5K-8/I9б.
