3.3. Побудова аксонометричної схеми внутрішнього водопроводу

По запроектованому на плані будинку внутрішньому водопроводу будується його аксонометрична схема.

Горизонтальні ділянки трубопроводів на плані на аксонометричній схемі будуть горизонтальними, перпендикулярні до нас лінії на плані - під кутом 45°, вертикальні – вертикальними. Довжини ліній на аксонометричній схемі повинні бути в тім же масштабі, що й на плані поверху.

Аксонометрична схема повинна містити в собі всі елементи внутрішнього водопроводу. Ввід в будинок, місце установки лічильника води, магістраль і розподільні трубопроводи, підводки до санітарно-технічних приладів необхідно супроводжувати вказівкою позначок рівня їхнього розташування.

На аксонометричній схемі показується водорозбірна й запірно-регулююча арматура. При наявності водонагрівачів у квартирах на підводках указують місця їхнього підключення.

За аксонометричною схемою внутрішнього водопроводу визначають розрахункові ділянки з постійною витратою води. Місця відгалужень трубопроводів є вузловими точками. Водопровідні стояки нумеруються відповідно до їх нумерації на плані поверху. Аксонометрична схема внутрішнього водопроводу - основа для його гідравлічного розрахунку.

Аксонометрична схема внутрішнього холодного водопроводу показана на рис. 3.

Рис. 2. Схема трасування мереж водопроводу і каналізації на плані секції типового поверху

Рис. 2. Схема трасування мереж водопроводу і каналізації на фрагменті плану типового поверху

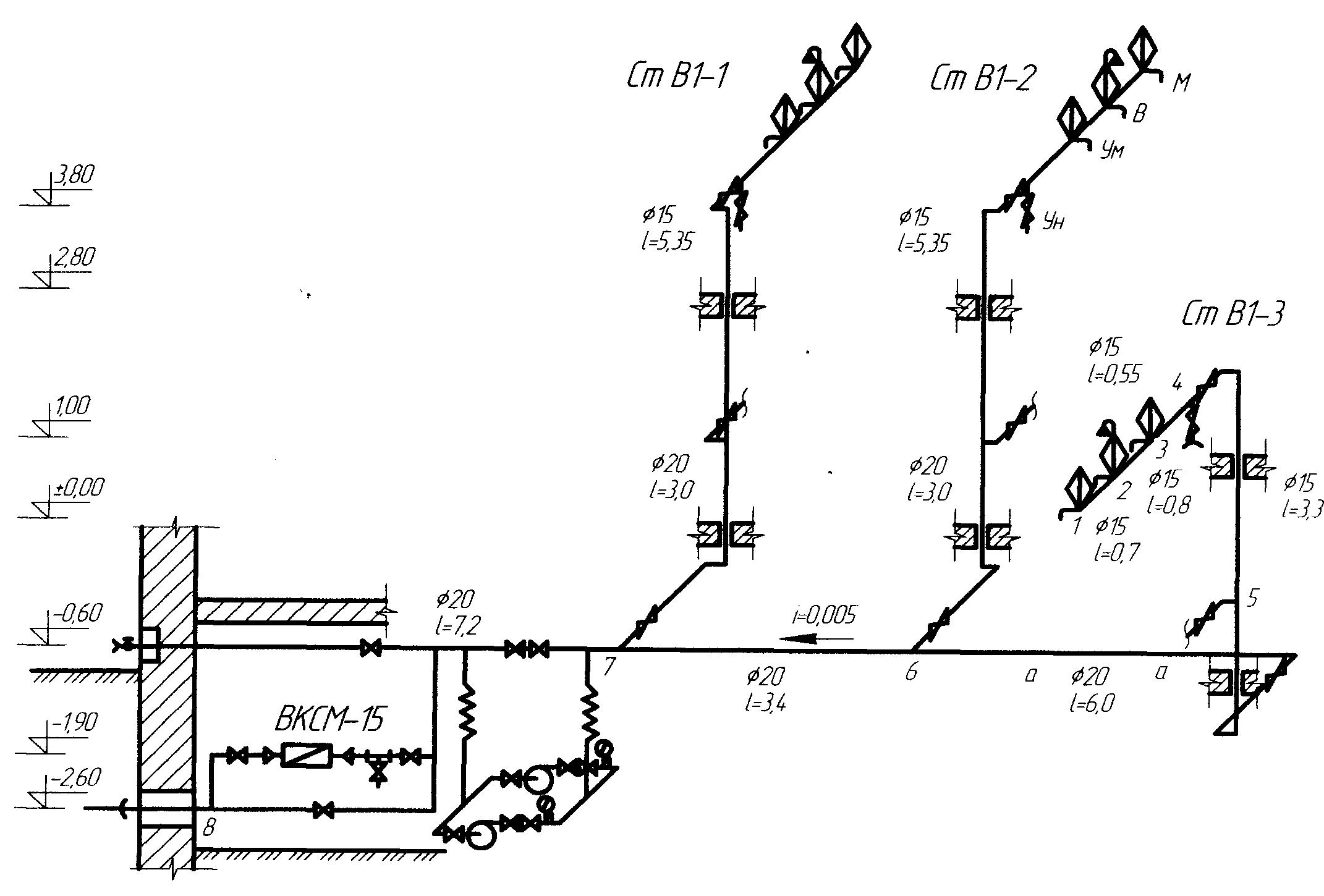

Рис. 3. Аксонометрична схема внутрішнього холодного водопроводу

Рис. 3. Аксонометрична схема внутрішнього холодного водопроводу

3.4. Гідравлічний розрахунок мережі внутрішнього холодного водопроводу

Ціль гідравлічного розрахунку - визначити економічні діаметри труб при забезпеченні розрахункових витрат води й необхідного напору для всіх споживачів у будинку.

Гідравлічний розрахунок виконують у наступному порядку.

1. На аксонометричній схемі внутрішнього водопроводу вибирають розрахункову гілку від найбільш віддаленого й високорозташованого водорозбірного пристрою (диктуючої точки) до місця вводу водопроводу в будинок. Вузлові точки, де відбувається зміна розрахункової витрати води, нумерують. У такий спосіб визначають розрахункові ділянки і їхні довжини на розрахунковій гілці аксонометричної схеми. Кожну ділянку нумерують цифрами 1-2; 2-3 і т.д.

2. Обчислюють розрахункові витрати води на ділянках згідно [1] по максимальній секундній витраті, л:

(1)

де q₀ - секундна витрата води водорозбірною арматурою (приладом), віднесена до одного приладу;

q - варто визначати:

окремим приладом - згідно прил.1 (1, дод. 2)

різними приладами, що обслуговують однакових водоспоживачів на ділянці тупикової мережі - згідно дод. 2 [1, дод.З];

- коефіцієнт, що знаходиться згідно дод. З. [1, дод.4] залежно від загального числа приладів N на розрахунковій ділянці мережі й імовірності їхньої дії Р.

Імовірність дії санітарно-технічних приладів на ділянках мережі

(2)

де U - число жителів, що користуються N приладами; N - кількість приладів, що обслуговуються розрахунковою ділянкою мережі.

Число жителів визначається відношенням житлової площі в будинку до санітарної житлової площі на одну людину, чол.:

(3)

У курсовому проекті допускається приймати число жителів в однокімнатній квартирі - 2 чол., двокімнатній - 3 чол., трикімнатній - 4 чол.

В (1)-(2) при розрахунку водопроводу для окремого приладу секундна витрата холодної води приймається по дод. 1, л/с:

(4)

Для різних приладів, що обслуговують однакових споживачів, норми витрати води приймаються по дод. 2:

у житлових будинках, обладнаних водонагрівачами у квартирах:

; ; (5)

у житлових будинках із централізованим гарячим водопостачанням

; ; (6)

де q₀^tot - загальна витрата води санітарно-технічним приладом, л/с;

- загальна норма витрати води споживачем у годину найбільшого водоспоживання, л;

- норма витрати гарячої води споживачем у годину найбільшого водоспоживання, л.

3. По обчислених розрахункових витратах на ділянках і економічно вигідним швидкостям визначають діаметри труб ділянок мережі. Відповідно до [1] оптимальні швидкості руху води в трубах внутрішнього водопроводу v = 0,8...1,2 м/с.

При цьому зручно скористатися таблицями Ф. А. Шевельова [2], витримки з яких наведені в дод. 4.

3. Обчислюють втрати напору по довжині розрахункової ділянки, м:

(7)

де 1000 i - гідравлічний ухил збільшений в 1000 разів (питомі втрати напору виражені в міліметрах на метр); l - довжина розрахункової ділянки трубопроводу, м.

Втрати напору на тертя по довжині на розрахунковій гілці від точки, що диктує, до вводу в будинок одержують підсумовуванням втрат напору на всіх ділянках. Втрати напору на місцеві опори в з'єднаннях труб, фасонних частинах і арматурі для мереж внутрішнього водопроводу житлових і суспільних будинків приймають рівними 30 % втрат напору по довжині [1]:

(8).

Приклад 1. Виконати гідравлічний розрахунок внутрішнього водопроводу двоповерхового односекційного житлового будинку (див. рис. 2). Будинок має централізоване гаряче водопостачання, загальна норма витрати води на одного жителя в добу найбільшого водоспоживання

. '

Рішення. Визначаємо норму витрати води на одного жителя в годину найбільшого водоспоживання (дод. 2, гр. 7, 8):

Виходить, норма витрати холодної води

q^с_hz = 15,6 - 10 = 5,6 л.

Визначаємо витрату води окремим приладом - мийкою ( N = I) на ділянці 1-2 аксонометричної схеми (див. рис. 3). Секундну витрату холодної води для мийки зі змішувачем приймаємо по дод.1 для (4):

Мийка встановлена в однокімнатній квартирі. Кількість жителів приймаємо U = 2 чіл.

Імовірність дії приладу визначаємо по (2):

Коефіцієнт знаходимо по дод. 3:

при NP = 0,0346 = 0,246.

Максимальну секундну витрату на ділянці 1-2 визначаємо по (1):

q = 5•0,09•0,246 = 0,11 л/с.

По витраті й економічній швидкості руху води обчислюємо діаметр сталевої труби, фактичну швидкість і 1000i по дод. 4 інтерполяцією :

q= 0,11 л/с; d = 15 мм; υ = 0,65 м/с; 1000i = 126,2 мм/м.

Необхідно враховувати, що 15 мм - мінімальний діаметр труби на підводці до приладу, тому швидкість допускається нижче економічної.

Втрати напору по довжині на ділянці 1-2 довжиною 0,7 м (довжина взята з аксонометричної схеми):

На ділянці 2-3, що постачає водою два різних прилади N= 2 (ванна й мийка), секундний витрата води приймаємо по дод. 2, формула (6):

л.

Імовірність дії приладів

.

Добуток NР = 2 • 0,0078 = 0,0156.

При цьому = 0,203 (див. дод. З).

Максимальна секундна витрата води на ділянці 2-3 визначаємо по (I):

q = 5•0,2•0,203 = 0,203 л/с.

Для цієї витрати: d = 15 мм; υ =1,18 м/с; 1000i = 361 мм/м.

Довжина ділянки l = 0,55 м.

Тоді втрати напору

= 0,2 м.

Гідравлічний розрахунок мереж внутрішнього водопроводу зручно виконувати у формі табл. 1.
