2.5. Отчет о работе

1. Указать цель и задачи работы.

2. Дать техническую характеристику прибору Поиск 2.3.

3. Описать методику проведения эксперимента.

4. Результаты сканирования толщины защитного слоя бетона.

5. Результаты определения толщины защитного слоя бетона при известном диаметре рабочей арматуры.

6. Результаты определения диаметра арматуры и толщины защитного слоя бетона при неизвестном диаметре рабочей арматуры.

7. Сравнить результаты эксперимента и сделать выводы.

2.6. Контрольные вопросы

1. Принцип работы прибора Поиск 2.3.

2. Как выполнить сканирование и определить местоположение арматуры в железобетонных конструкциях?

3. Как определить толщину защитного слоя бетона при известном диаметре рабочей арматуры?

4. Как определить диаметр арматуры и толщины защитного слоя бетона при неизвестном диаметре рабочей арматуры?

2.7. Темы научно-исследовательских работ

1. Исследование влияния поперечной арматуры на результаты определения диаметра рабочей арматуры.

2. Исследование влияния поперечной арматуры на результаты определения защитного слоя бетона.

3. Исследование влияния наличия стыков арматуры на результаты определения диаметра рабочей арматуры.

4. Исследование влияния наличия стыков арматуры на результаты определения защитного слоя бетона.

3. Освидетельствование элементов сооружения на примере железобетонной балки

3.1. Цель и задачи работы

Цель работы - ознакомление с методикой освидетельствования и экспериментальной оценки состояния и работоспособности элементов сооружения, основанной на применении неразрушающих методов контроля. Поверочные расчеты.

Задачи работы:

• Выполнение анализа по результатам визуального освидетельствования железобетонной балки.

• Определение параметров для железобетонной балки неразрушающими методами контроля, необходимые и достаточные для оценки несущей способности конструкции.

• Выполнение поверочного расчета железобетонной балки для установления фактической предельной нагрузки для оценки несущей способности с учетом действующих нормативных документов и полученных геометрических и физико-механических данных экспериментальным путем.

• Выполнение поверочного расчета железобетонной балки с применением программного комплекса ЛИРА 9.4 или Мономах.

• Выполнение загружения железобетонной балки, определение прогибов балки, величины раскрытия трещин при ступенчатом загружение.

• Выполнение анализа и сравнение результатов поверочных расчетов и экспериментальных исследований по 1 и 2 группам предельных состояний.

• Дать заключение о возможности дальнейшей эксплуатации конструкций.

Оборудование и приборы: рулетка, линейки металлическая по ГОСТ 427-75, электронный измеритель прочности бетона ИПС-МГ4, измеритель защитного слоя бетона ПОИСК-2.3, ультразвуковой тестер УК1401, индикатор часового типа, микроскоп МПБ-3, железобетонная балка прямоугольного сечения, стенд для проведения испытаний.

3.2. Конструкция балки

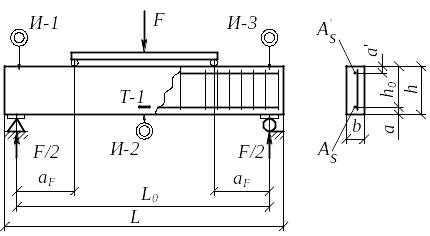

Железобетонная балка (рис. 3.1) изготовлена из тяжелого бетона и армирована плоским сварным каркасом по чертежу, приведенному на рис. 3.2. Основные размеры и армирование испытываемой балки по данным обмера заносятся в табл. 3.1.

Рис. 3.1. Конструкция железобетонной балки
