2.3. Измеритель защитного слоя бетона поиск-2.3
Измеритель защитного слоя бетона ПОИСК-2.3 предназначен для измерения толщины защитного слоя бетона, определения расположения и диаметра арматуры в диапазоне 3...50 мм класса A-I, A-IV ГОСТ 57881-75 в железобетонных изделиях и конструкциях при параметрах проектирования согласно ГОСТ 22904-93 в условиях предприятий, стройплощадок, эксплуатируемых здании и сооружений.
2.3.1. Технические характеристики
Прибор предназначен для работы в условиях умеренного климата при температуре окружающей среды от -10° до +40°С и максимальной влажности 90% при температуре +25° С.
Рабочий диапазон защитного слоя и контролируемые диаметры.
Диаметр арматуры, мм |
Диапазон защитного слоя, мм |
3...12 |
2... 100 |
14...30 |
3...120 |
32...50 |
10... 130 |
Минимальный шаг контролируемой арматуры, мм:
- для диаметров 3... 10 мм 100
- для диаметров 12...50 мм 200
2.3.2. Принцип работы с прибором
Принцип действия прибора заключается в фиксации изменения комплексного сопротивления датчика при взаимодействии его электромагнитного поля с арматурным элементом. Датчик с функциональным преобразователем формируют аналоговый сигнал, пропорциональный толщине защитного слоя. Этот сигнал воспринимается микроконтроллером и преобразуется по заложенному в программу семейству характеристик в значение толщины защитного слоя бетона.
Внешний вид прибора приведен на рис.2.2. Прибор состоит из электронного блока с микроконтроллером, размещенного в корпусе, 9-клавишной клавиатуры и графического дисплея с подсветкой, расположенных на лицевой панели; датчика, соединяемого с прибором через разъем, расположенный в верхней торцевой части корпуса. Рядом с разъемом расположено окно инфракрасного канала связи с компьютером для передачи и последующей обработки полученных результатов измерений.

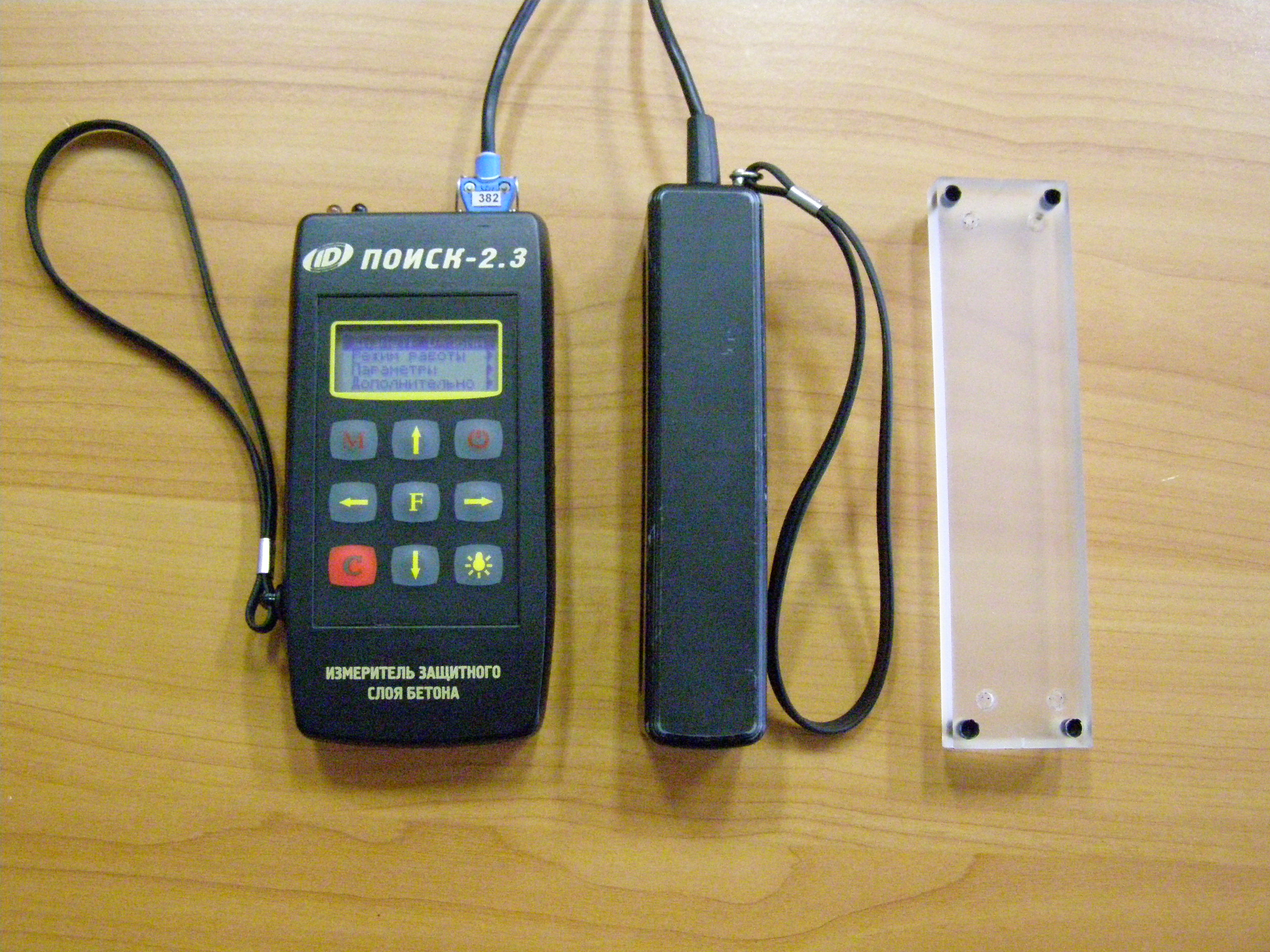

Рис. 2.2. Внешний вид прибора «Поиск - 2.3»
Датчик выполнен в виде прямоугольной призмы, на торце которой установлен ремешок и выведен гибкий соединительный кабель. На чувствительной части датчика установлены четыре стальных шарика для улучшения скольжения по контролируемой поверхности.
2.3.3. Клавиатура
Состоит из 9 клавиш (см. рис. 2.2).
Клавиша « Θ « используется для включения и выключения прибора. Если измерения не выполняются, происходит автоматическое отключение прибора через заданное оператором время.
Клавиша «☼ « служит для включения и выключения подсветки дисплея. При включении прибора подсветка всегда отключена.
Клавиша «М» служит для перевода прибора из режима меню в режим измерения (measuring), а также для фиксации очередного результата в памяти (memory).
Клавиша «F» является функциональной и предназначена для работы в режиме главного меню и подменю.
Клавишами «←», «→» управляется курсор (мигающий знак, цифра и т.п.) в режиме установки параметров работы и осуществляется просмотр памяти результатов (из режима измерения).
Клавиши «↑», «↓» предназначены для выбора строки меню, установки значений параметров и ускоренного просмотра памяти по датам.
Клавишей «С» выполняется сброс устанавливаемых параметров в начальное состояние и удаление результатов.
