1.4. Порядок выполнения работы

1. Ознакомиться с принципом работы прибора УК-1401.

2. Измерить размеры, определить вес прозвучиваемых бетонных образцов и вычислить их объёмный вес.

3. Многократно измерить, а затем определить среднее время и скорость прохождения ультразвука через образец. Обработку результатов производить в табличной форме (табл. 1.2).

4. Используя значение скорости (V) по тарировочной кривой (рис.1.1), определить прочность бетона на сжатие.

5. По формуле (1.1) определить динамический модуль упругости бетона.

Таблица 1.2

Определение прочностных и деформационных характеристик бетона

№ образца	Количество измерений, n	Измеренное время t, мкс	Среднее время, с	Измеренная скорость м/с	Средняя скорость, м/с	, МПа	Eд , МПа	Е, МПа
	1 2 3 4 5

6. Вычислить статический модуль упругости Е по формулам (1.6, 1.7).

7. Выполнить анализ полученного материала с последующим обобщением и выводами.

8. По классу бетона определить по таблицам СНиП статический модуль упругости и сравнить с полученными результатами исследования бетонного образца.

9. Задать необходимые параметры в приборе УК1401, и выполнить определение глубины трещин в бетоне.

10. Выполнить сравнение результатов определения глубины трещин в бетоне, измеренных прибором УК1401 и с помощью металлической линейки.

1.5. Отчет о работе

1. Указать цель и задачи работы.

2. Дать техническую характеристику прибору УК1401.

3. Описать методику проведения эксперимента.

Таблица 1.2

Определение глубины трещин в бетонных конструкциях

Номер измерения	Измеренная линейкой величина глубины трещины, мм		Измеренная прибором УК1401 величина глубины трещины, мм		Отклонение
	n	Средняя	n	Средняя
1 2 3 4 5

4. Сравнительные результаты эксперимента прочностных и деформационных характеристик бетона, определенных по время и скорость прохождения ультразвука через бетонный образец, и их сходимость с данными СНиП.

5. Сравнительные результаты эксперимента определения фактических трещин в бетоне и измеренных прибором УК1401.

1.6. Контрольные вопросы

1. Принцип работы ультразвукового тестера УК-1401.

2. Как определить объёмный вес бетонного образца?

3. Как определить прочность бетона на сжатие?

4. Как определить динамический модуль упругости бетона?

5. Как определить статический модуль упругости бетона?

6. В чем сущность сквозного и поверхностного способа прозвучивания бетонных конструкций?

7. Можно ли определить наличие структурных изменений в бетоне и дефектов бетонных конструкций ультразвуковым методом испытания?

8. Как определить дефекты в бетонных конструкциях ультразвуковым методом испытания при одностороннем доступе?

9. Как определить дефекты в бетонных конструкциях ультразвуковым методом испытания при сквозном прозвучивании?

10. Как определяется глубина трещин в бетоне.

1.7. Темы научно-исследовательских работ

1. Исследование влияния влажности бетона при определении его прочности на сжатие.

2. Исследование влияния влажности бетона при определении модуля упругости.

2. ЭЛЕКТРОМАГНИТНЫЙ МЕТОД

ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ ЗАЩИТНОГО СЛОЯ И

ДИАМЕТРА АРМАТУРЫ

2.1. Цели и задачи работы

Изучить и освоить электромагнитный метод определения места нахождения арматуры и толщины защитного слоя в железобетонных конструкциях.

Оборудование: измеритель защитного слоя бетона ПОИСК-2.3, штангенциркуль, стальная линейка, стенд железобетонного образца с выпусками арматуры диаметром 6, 8, 12 и 16 мм, компьютер и программа связи прибора ПОИСК -2.3 с компьютером.

2.2. Общие сведения

Величина защитного слоя бетона «а» определяет положение арматуры в поперечных сечениях элементов, которая учитывается в расчетах (рис.2.1). Во время изготовления железобетонной конструкции возможно смещение арматуры в сечении, следовательно, и изменения величины защитного слоя бетона по сравнению с проектной. Если уменьшена величина защитного слоя, то ухудшается коррозионная стойкость и снижается срок службы конструкции (особенно при работе ее на изгиб).

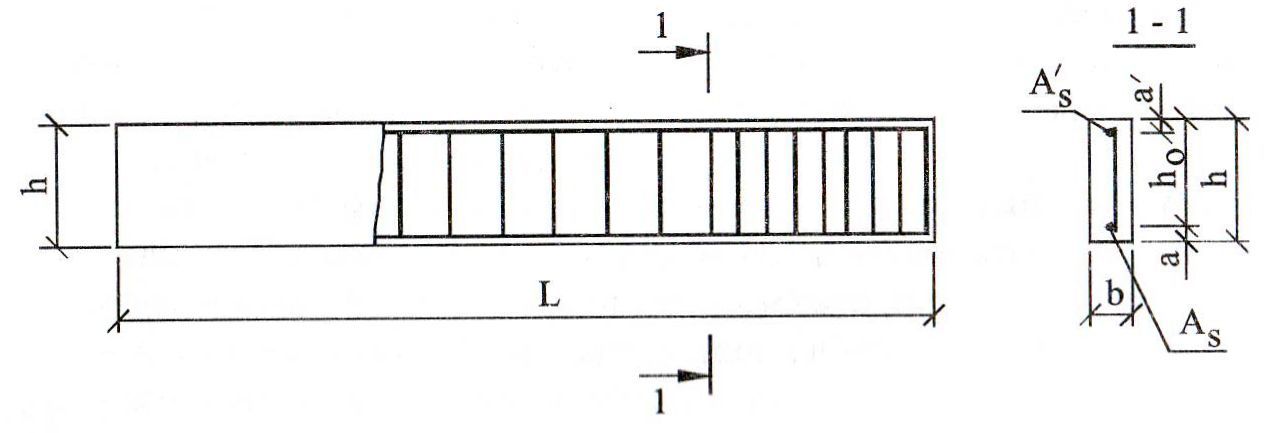

Рис.2.1. Конструктивная схема балки

Определение толщины защитного слоя бетона и диаметра арматуры необходимо в следующих случаях:

- при выполнении проверочных расчетов на несущую способность элементов здания;

• при освидетельствовании состояния железобетонных конструкций;

• при испытании и усилении конструкций;

• при контроле качества изготовленной конструкции;

• при установке приборов на арматуру.

В настоящее время измерение защитного слоя и диаметра арматуры в железобетонных конструкциях можно осуществить без разрушения бетона электромагнитным, магнитным, радиографическим или рентгенографическим методом.

Электромагнитный метод, основан на принципе взаимодействия электромагнитного поля с металлом. На этом принципе разработаны приборы для измерения толщины защитного слоя бетона марки ПОИСК-2.3, ИПА-МГ4.
