4.4. Контрольные вопросы

1. Как определить прочность бетона непосредственно в конструкции?

2. Какие параметры необходимы для оценки несущей способности конструкции?

3. В каких случаях проводится обследование конструкции, из каких этапов оно состоит?

4. Какие виды работ выполняются при обследование конструкций зданий и сооружений?

5. Какие работы выполняются при составлении обмерочных чертежей?

6. С какой целью составляются дефектные ведомости или таблицы?

7. Какие основные разделы входят в состав заключения о техническом состоянии конструкций здания?

Список литературы

1. Землянский А.А. Обследование и испытание зданий и сооружений: Учебное пособие. - М.: Изд-во АСВ, 2001.

2. Кунин Ю.С., Горбунов И.А., Шмаков Г.Б., Ивлечев А.В. Методические указания по курсу «Обследование, испытание и реконструкция зданий и сооружений»: М.: МГСУ, 2002.

3. Обследование и испытание зданий и сооружений: Учеб. для вузов/ В.Г. Казачек, Н.В.Нечаев, С.Н. Нотенко и др.; Под ред. В.И. Римшина. – 2-е изд. Переаб. и доп. - М.: Высш. шк., 2006.

4. Авдейчиков Г.В. Испытание строительных конструкций: Учебное пособие (конспект лекций). - М.: Издательство А СВ, 2009.

5. Лужин О.В. Злочевский А.Б.. Горбунов И.А. Волохов В.А. Обследование и испытание сооружений. - М.: Стройиздат,1987.

6. СНиП 2.03.01.84*. Бетонные и железобетонные конструкции / Гос­строй России. - М. : ГУН ЦПП, 2000. - 76 с.

7. СНиП 52-01-2003. Бетонные и железобетонные конструкции / Госстрой России. - М. : ФГУП ЦПП, 2004. - 24 с.

8. СП 52-101-2003. Бетонные и железобетонные конструкции без предва­рительного напряжения арматуры / Госстрой России. М. : ФГУП ЦПП, 2004. - 54 с.

9. СНиП II-23-81* Стальные конструкции. - Госстрой России. - М.: ФГУП ЦПП, 2005.

10. СП 13-102-2003. Правила обследования несущих строительных конструкций зданий и сооружений. Госстрой России. – М.: ФГУП ЦПП, 2004.

11. Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения армату­ры (к СНиП 2.03.01-84). - М. : ЦИТП Госстроя СССР, 1986. - 196 с.

12. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003) / ЦНИИПромзданий - НИИЖБ. - М.: ОАО «ЦНИИПромзданий», 2005. - 214 с.

13. Руководство по определению и оценке прочности бетона в конструкци­ях зданий и сооружений / ЦНИИСК им. Кучеренко - НИИЖБ. - М. : Стройиздат, 1979.

14. Заикин А.И. Проектирование железобетонных конструкций многоэтажных промышленных зданий: Учеб. пособие. М.: АСВ, 2002.

15. Фролов А.К., Бедов А.И., Шпанова В.Н., Родина А.Ю., Фролова Т.В. Проектирование железобетонных, каменных и армокаменных конструкций: Учеб. пособие. М.: АСВ, 2004.

16. ГОСТ 18105-86 Бетоны. Правила контроля прочности – М.: Изд-во cтандартов 1987.

17. Плевков B.C., Малганов А.И., Балдин И.В. Лабораторные работы по курсу «Железобетонные и каменные конструкции»: Учебное пособие. Под ред. Плевков B.C.,. М.; Издательство АСВ, 2010. - 189 с.

18. ГОСТ 8829-94. Изделия строительные железобетонные и бетонные заво­дского изготовления. Методы испытания нагружением. Правила оценки прочности, жесткости и трещиностойкости. - Введ. 17.07.97.

19. ГОСТ 12004-81*. Сталь арматурная. Методы испытания на растяжение.- Введ. 01.07.83.

20. ГОСТ 5781-82*. Сталь горячекатаная для армирования железобетонных конструкций. Технические условия. - Введ. 01.07.83.

21. ГОСТ 6727-80*. Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия. - Введ. 01.01.83.

22. ГОСТ 7348-81*. Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций. Технические условия.- Введ. 01.01.83.

23. ГОСТ 22783-77. Бетоны. Метод ускоренного определения прочности на сжатие.

24. ГОСТ 10180-90. Бетоны. Метод определения прочности по контрольным образцам.

25. ГОСТ 18105-86. Бетоны. Правила контроля прочности.

26. ГОСТ 22452-80. Бетоны. Методы определения пределов прочности, мо­дуля упругости и коэффициента Пуассона.

27. ГОСТ 22690-88. Бетоны. Определение прочности механическими мето­дами неразрушающего контроля.

28. ГОСТ 28570-90. Бетоны. Методы определения прочности по образцам, отобранным из конструкций.

Оценка технического состояния железобетонных конструкций по их прогибам

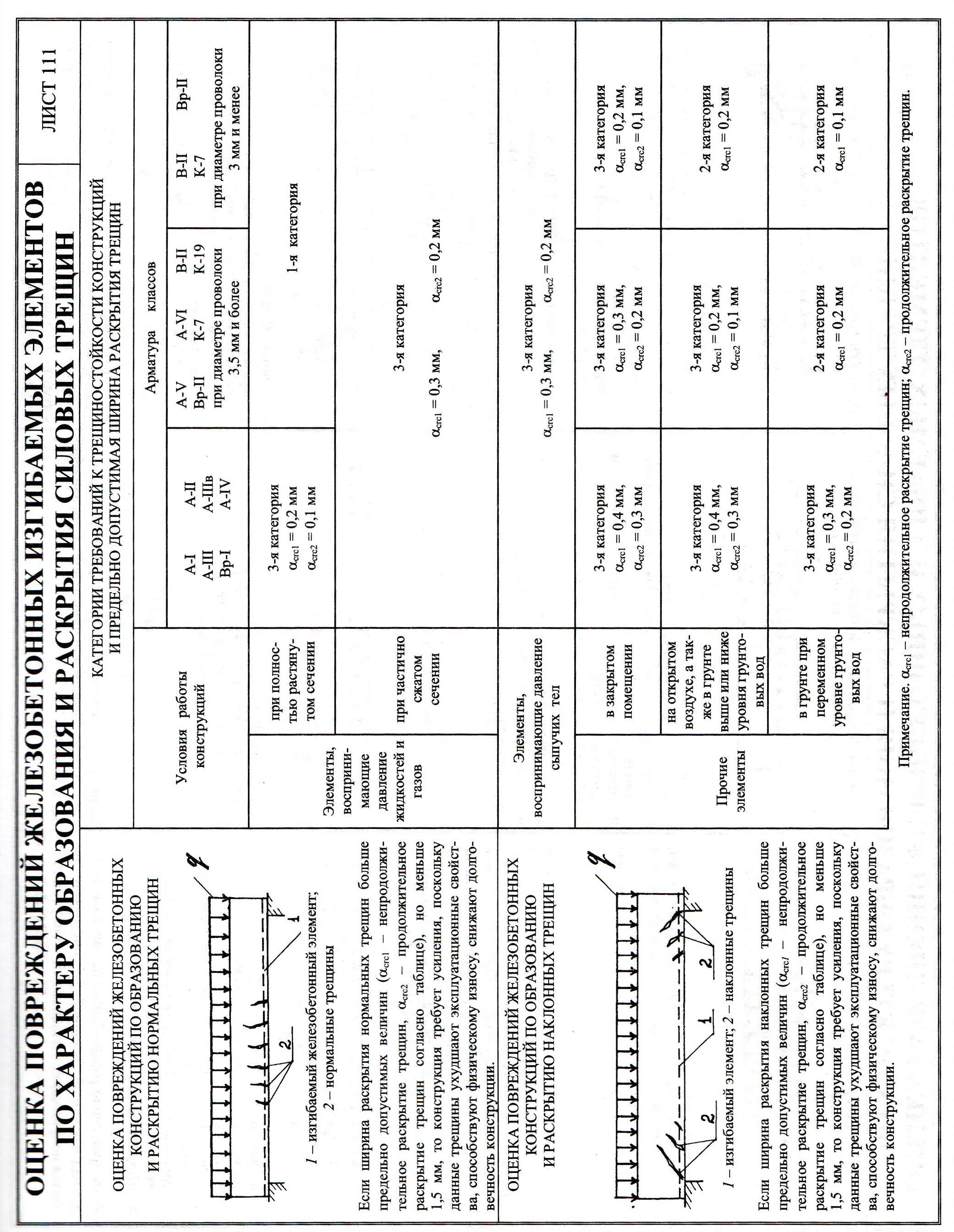

Оценка повреждений железобетонных изгибаемых элементов по характеру образования и раскрытию силовых трещин

Оценка разрушений железобетонных изгибаемых элементов по характеру образования и раскрытия силовых трещин

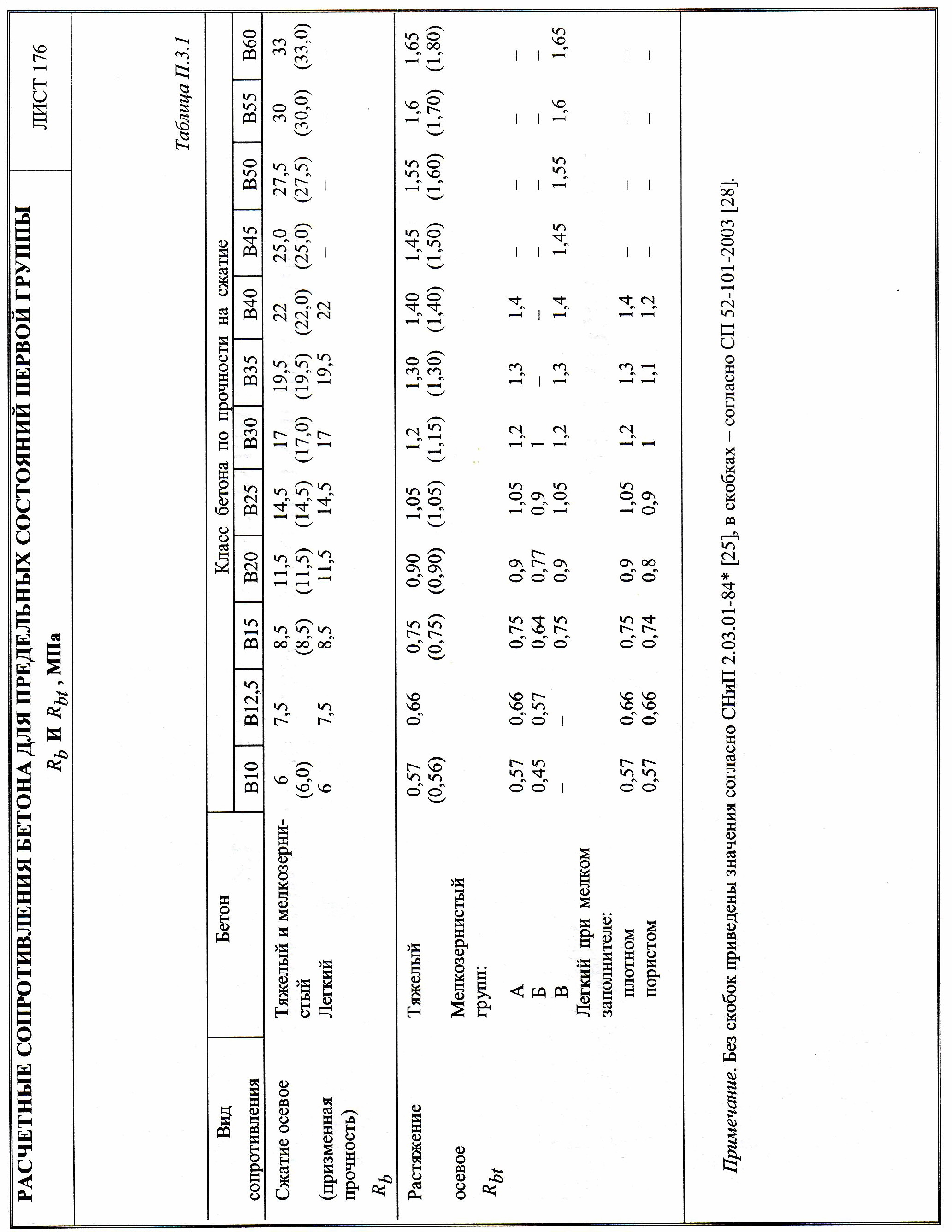

Приложение 1 Расчетные сопротивления бетона для предельных состояний первой группы Rb и Rbt ,МПа

Примечание. Без скобок приведены значения согласно СНиП 2.03.01-84*, в скобках – согласно СП 52-101-2003.

Приложение 2 Начальный модуль упругости при сжатии и растяжении Еb10 3,МПа

Примечание. Без скобок приведены значения согласно СНиП 2.03.01-84*, в скобках – согласно СП 52-101-2003.

Приложение 3 Расчетные сопротивления основных видов стержневой и проволочной арматуры для предельных состояний первой группы, МПа		Примечание. Без скобок приведены значения согласно СНиП 2.03.01-84*, в скобках – согласно СП 52-101-2003.

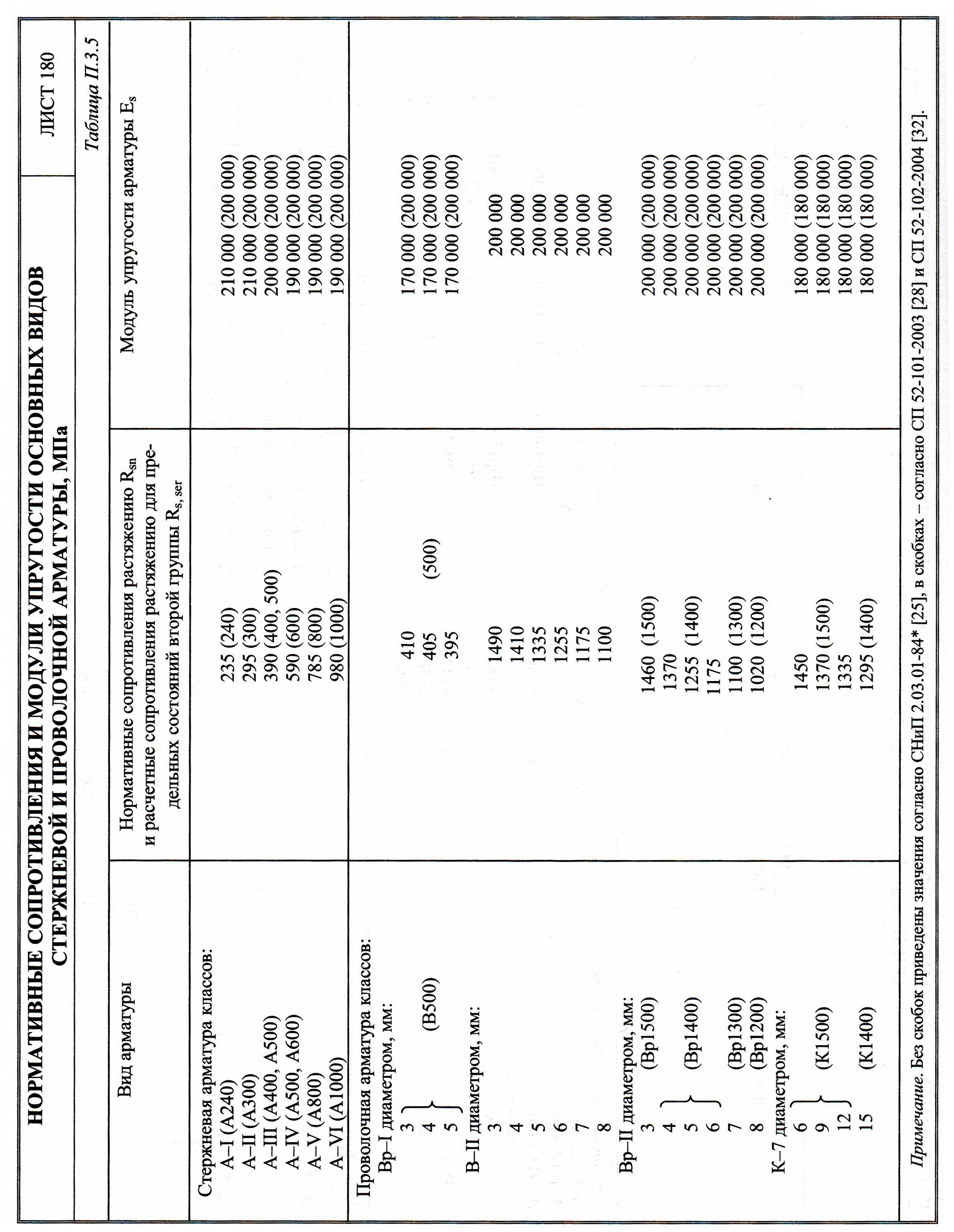

Приложение 4 Нормативные сопротивления и модуль упругости основных видов стержневой и проволочной арматуры, МПа

Примечание. Без скобок приведены значения согласно СНиП 2.03.01-84*, в скобках – согласно СП 52-101-2003 и СП 52-102-2004.

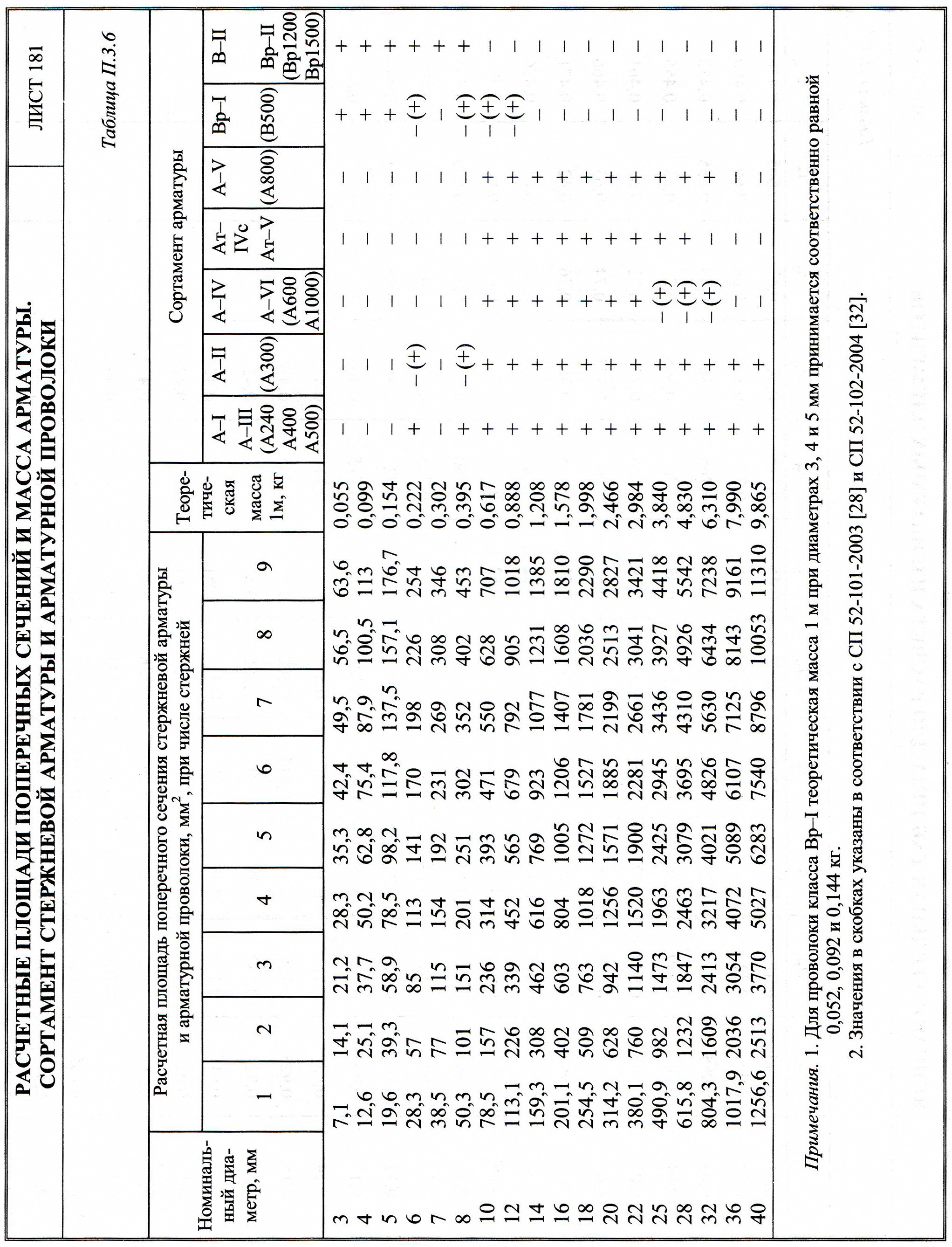

Приложение 5 Расчетные площади поперечных сечений и масса арматуры. Сортамент стержневой арматуры и арматурной проволоки.

Примечания. 1. Для проволоки класса Вр-1 теоретическая масса 1 м при диаметрах 3, 4 и5 мм принимаются соответственно равной 0.052, 0.092, 0.144 кг. . 2. Значения в скобках указаны в соответствии с СП 52-101-2003 и СП 52-102-2004.

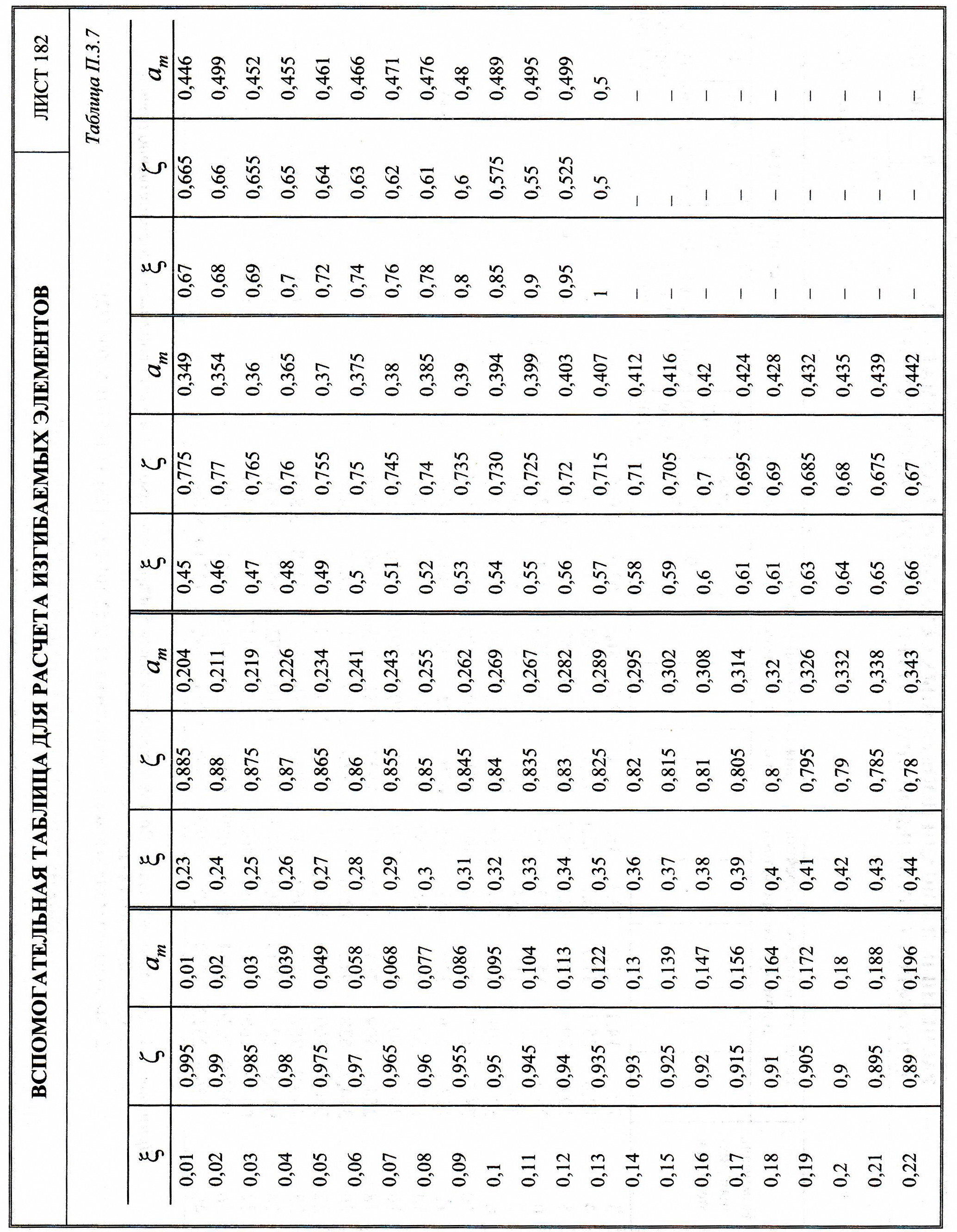

Приложение 6 Вспомогательная таблица для расчета изгибаемых элементов

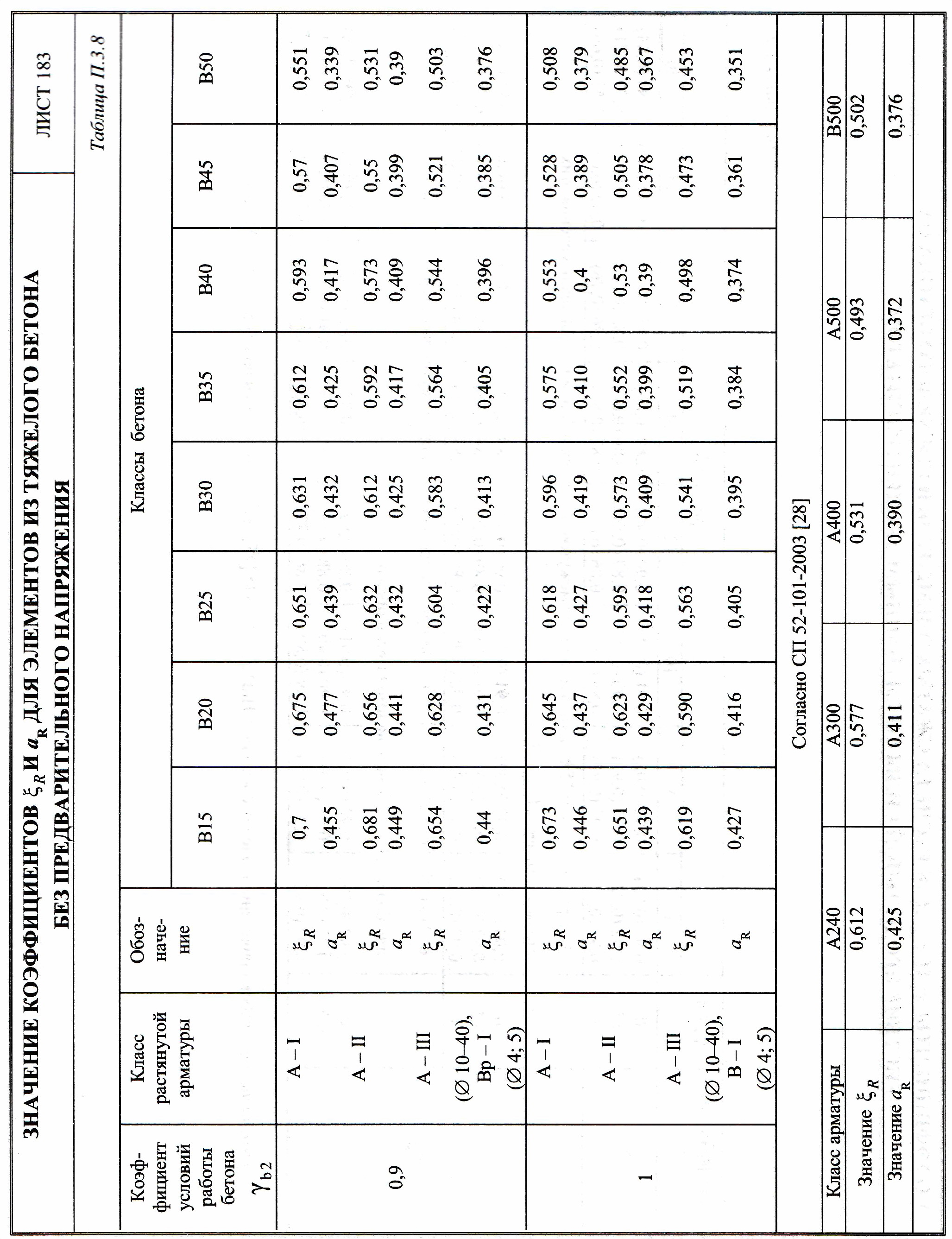

Приложение 7 Значение коэффициентов ξR и αR для элементов из тяжелого бетона без предварительного напряжения

Приложение 8 Значения коэффициента φ1 для определения кривизны изгибаемых элементов

Приложение 9 Значения коэффициента φ2 для определения кривизны изгибаемых элементов

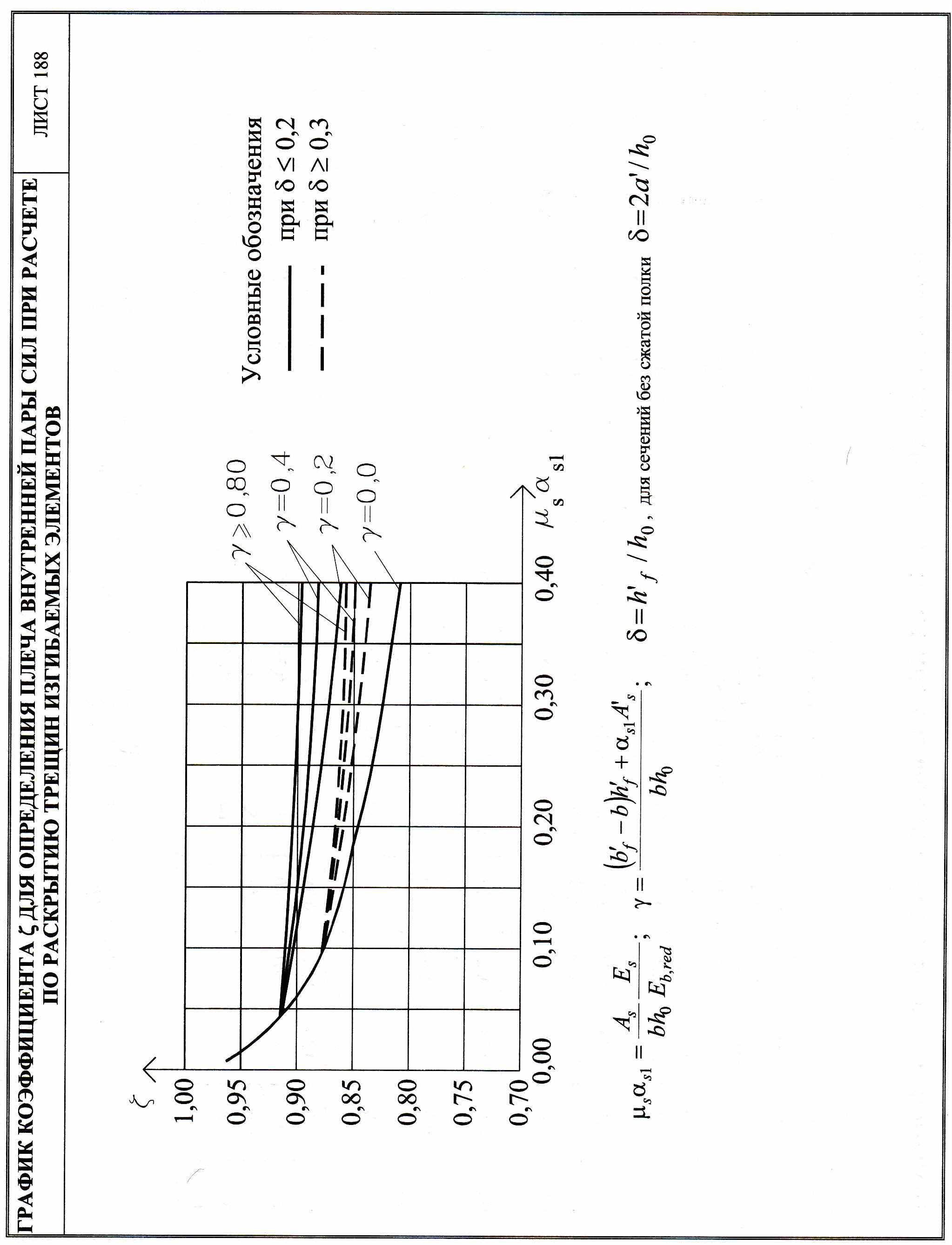

Приложение 10 График коэффициента ξ для определения плеча внутренней пары сил при расчете по раскрытию трещин изгибаемых элементов
