4.3. Составление обмерочных чертежей

При составлении обмерочных чертежей уточняют геометрические размеры элементов конструкций зданий и здания в целом.

При отсутствии рабочих чертежей в состав обмерочных должны входить: планы этажей здания с указанием осей, расстояний между ними, отметок, расстановки оборудования и т. д.; поперечные разрезы с показом основных конструкций здания и схематично-технологического оборудования; продольные разрезы (схематично); план фундаментов; схемы расположения колонн, балок и связей; чертежи колонн, ферм, подкрановых и тормозных балок и т. д.

При наличии рабочих чертежей объекта необходимо дополнительно уточнить в натуре основные геометрические размеры, отметки, прямолинейность путей подкрановых конструкций, расположение, количество и диаметры заклепок, болтов, длины и катеты сварных швов, армирование сечений железобетонных конструкций, наличие связей, габариты опорных столиков, закладных деталей и многое другое, необходимое для проверочных расчетов конструкций.

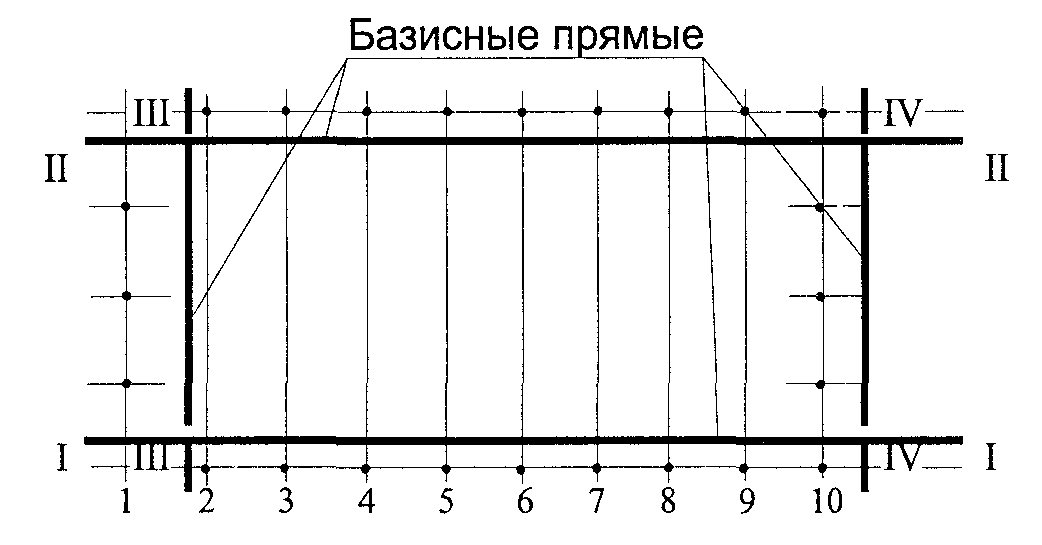

Рис. 4.3. План здания и разбивка базисных линий при обмерочных работах

При обмерах необходимо фиксировать местоположение дефектов и повреждений конструкций, с тем, чтобы в дальнейшей pa6oте было проще составлять дефектные ведомости.

4.4. Составление дефектных ведомостей или таблиц

При обследовании конструкций выявляются дефекты, которые целесообразно заносить в ведомости или таблицы. Форма таблицы содержит несколько столбцов: в первом столбце привязку дефекта (местоположение, расстояния от осей, этаж и т. д.), во втором столбце обозначают схематично дефект и дают его геометрические размеры, в третьем столбце более подробно описывают дефект и указывают предполагаемые причины его возникновения, в четвертом столбце — методы устранения дефекта и др.

Все дефекты сфотографируются и фотографии приложить к дефектной ведомости. Пример составления дефектной ведомости приведен в табл. 4.1.

Выявление причины дефекта или повреждения является трудной задачей. Поэтому окончательные выводы делают после полного обследования конструкций, включая поверочные расчеты.

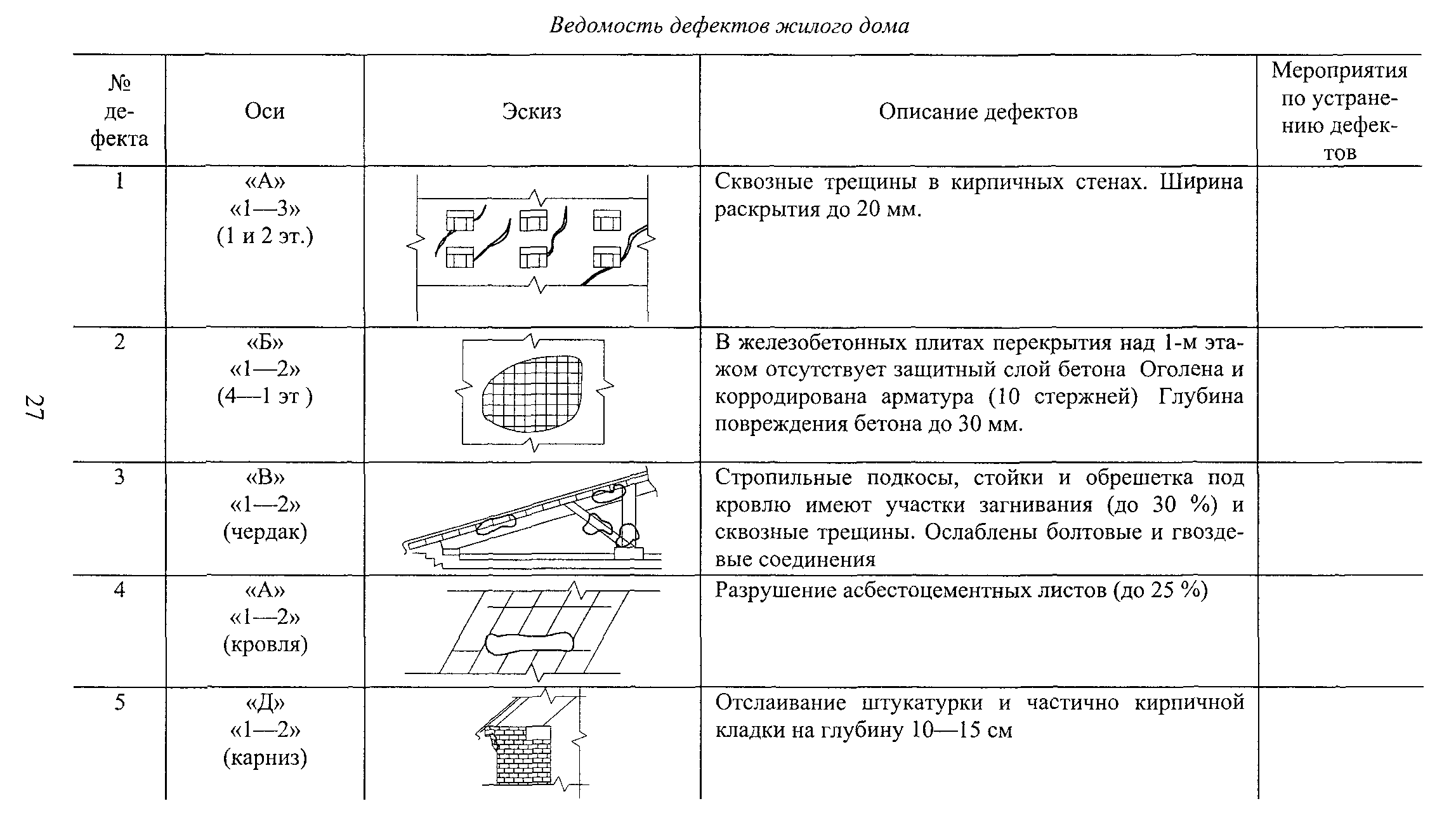

Таблица 4.1

Ведомость дефектов жилого дома

№ дефекта

Оси

Эскиз

Описание дефекта

Мероприятия по устранению дефектов

1

А

1-3

Сквозные трещины в кирпичных стенах. Ширина раскрытия до 10 мм.

2

Б

1-2

Отслоение штукатурки и частично кирпичной кладки на глубину 5- 10 см.

3

В

2-3

Стропильные подкосы, стойки и обрешетка под кровлю имеют загнивания (20%). Ослабление болтовых и гвоздевых соединений.

4.3. Порядок выполнения работы и обработка результатов Заключение о техническом состоянии объекта

По результатам обследования здания или сооружения, после анализа всех полученных материалов, членами комиссии составляется заключение о техническом состоянии объекта, которое подписывается всеми членами комиссии и заверяется печатью соответствующего учреждения.

В заключении должны быть освещены следующие вопросы:

  1. на основании какого приказа или распоряжения назначена комиссия по обследованию. Состав комиссии, сроки проведения обследования. Задание на обследование и кем оно выдано;

  2. перечень документов, используемых комиссией при обследовании;

  3. краткое описание архитектурно-планировочного решения здания или сооружения и основных несущих конструкций;

  4. технология производства на объекте, условия эксплуатации конструкций, агрессивность среды и т. д.;

  5. результаты натурного обследования всех конструкций, основные выявленные дефекты, их причины и возможные последствия;

  1. прочностные характеристики материалов конструкций;

  1. данные о фактических нагрузках на конструкции;

  2. результаты проверочных расчетов конструкций с учетом реальных расчетных схем, нагрузок, дефектов и ослабления сечений и т. д.

  3. выводы о несущей способности основных конструкций и первоочередные мероприятия по обеспечению безопасности людей. Рекомендации по ремонту или усилению конструкций, необходимости дальнейшего наблюдения за объектом и т. д.

В каждом конкретном случае структура заключения, также как и программа обследования, может уточняться организацией, которая в дальнейшем будет заниматься строительным проектированием или реконструкцией объекта.

ЗАКЛЮЧЕНИЕ

о техническом состоянии конструкций здания

по адресу ______________________________ «__»_____________2011г.

Комиссия в составе: председателя _____________________, членов комиссии: главного инженера ______________, инженера ____________, утвержденная (назначенная) решением директора предприятия,

в период с ___ по __________2011 г. произвела обследование здания и отмечает следующее:__________________________________________________________

(техническая документация на объект отсутствует и др.)
