3.5. Программа «Мономах» для расчета балки

Программа «Мономах» является многофункциональной включающая подпрограммы: «Балка», «Колонна», «Плита» и др. Подпрограмм «Балка» предназначена для расчета прочности железобетонных изгибаемых элементов. Подпрограмма позволяет выполнить расчет продольной и поперечной арматуры по первой и второй группам предельных состояний.

Исходные данные, необходимые для расчета, вводятся в ЭВМ в диалоговом режиме. После ввода исходных данных выбирается пункт меню «Расчет» выполнения расчетов железобетонной балки (рис.3.4). При выборе меню «Результаты» выводятся результаты расчета балки: эпюр перемещений, эпюр моментов и др. (рис. 3.5).

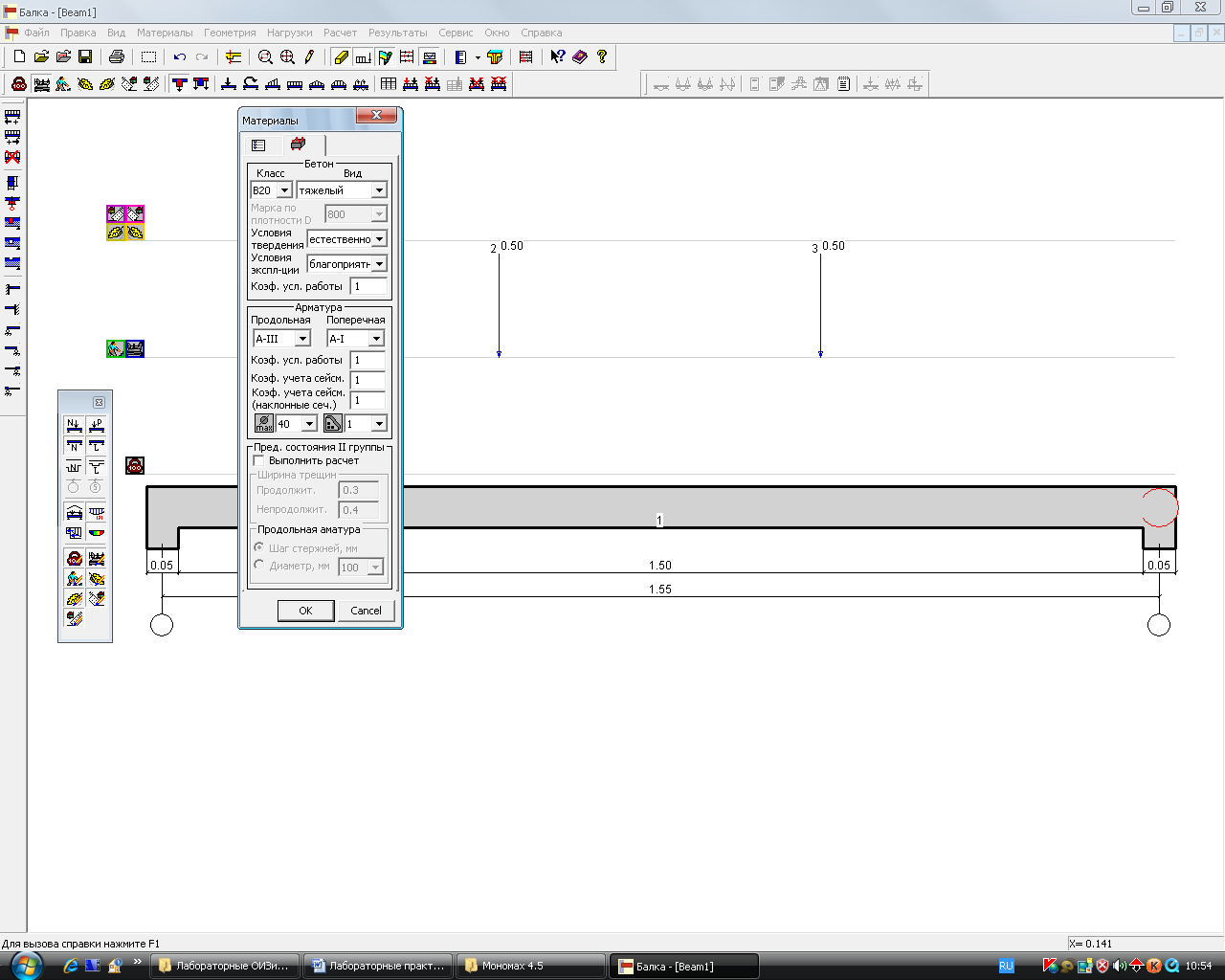

Рис.3.4. Окно ввода исходных данных размеров сечения и характеристик материала

Рис.3.5. Окно вывода результатов расчета перемещений по сечениям балки

Таблица 3.3

Результаты испытания железобетонной балки

№ этапа	Показания манометра, кгс/см2	Нагрузка F, кН	Показания индика­торов, мм			Прогиб балки, мм	Показания тензометров						Ширина раскрытия трещин, мм	Примечание
							Т-1			Т-2
			И-1	И-2	И-3		y			y
0	0	0	0	0	0	0
1
2
3
4
5
6
7
8
9
10
11
12

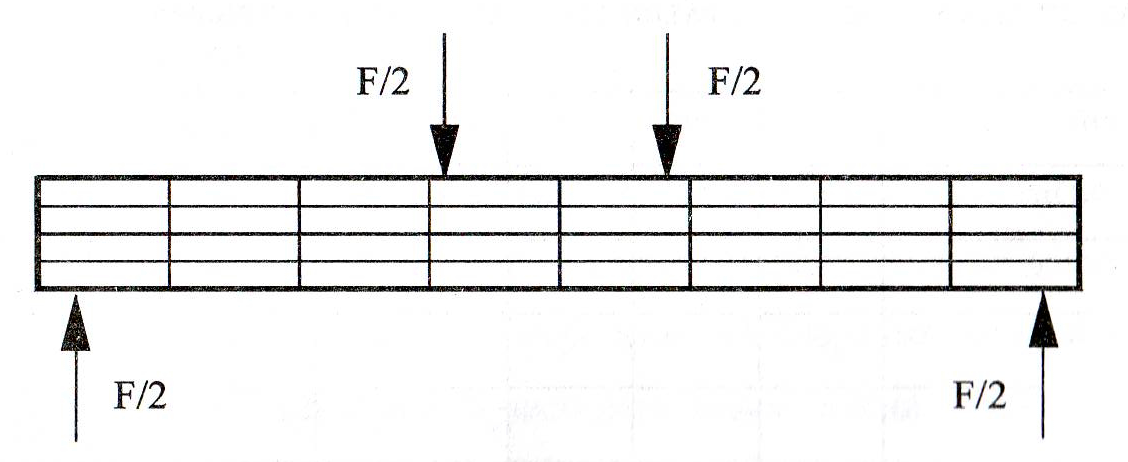

Рис. 3.7. Схема образования трещин и разрушения балки
