МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Рязанский институт (филиал)
Государственного образовательного учреждения высшего
профессионального образования
«Московский государственный открытый университет»
Кафедра «Промышленного и гражданского строительства»
Рудомин Е.Н., Биленко В.А., Рудомина Н.Я.
Лабораторный практикум по дисциплине
«Обследование и испытание зданий и сооружений»
Часть вторая
Рязань 2011
ББК 38.5.
УДК 69.05:620.17
Рудомин Е.Н., Биленко В.А., Рудомина Н.Я. Лабораторный практикум по дисциплине «Обследование и испытание зданий и сооружений»: - Учеб.– метод. пособие для студентов строительных специальностей. Часть 2. Рязань: РИ (Ф) МГОУ, 2011. – 42 с.
Учебно–методическое пособие предназначено для студентов всех форм обучения, изучающих курс обследование и испытание зданий и сооружений. Содержание и объем лабораторных работ по дисциплине «Обследование и испытание зданий и сооружений» соответствуют государственному образовательному стандарту по направлению – строительство.
В пособии содержатся сведения о новейших достижениях и тенденциях развития испытательной технике, методах неразрушающего контроля для оценки надежности и безопасности строительных конструкций.
Печатается по решению Ученого совета Рязанского института (филиала)
Государственного образовательного учреждения высшего профессионального образования «Московский государственный открытый университет».
-
©
Рудомин Е.Н., 2011
©
Биленко В.А. , 2011
©
Рудомина Н.Я. , 2011
©
Рязанский институт (филиал)
Государственного образовательного учреждения высшего
профессионального образования
«Московский государственный открытый университет», 2011
1. Акустические методы определения прочностных характеристик бетона
1.1. Цели и задачи работы
1. Практическое знакомство с ультразвуковым импульсным акустическим методом испытания конструкции.
2. Изучение методики определения прочностных и деформационных характеристик бетона.
3. Изучение методики определения глубины трещин в строительных конструкциях.
Оборудование: ультразвуковой тестер УК-1401, универсальный ультразвуковой прибор ПУЛЬС АР-1.0, линейка, бетонные образцы размерами 300х 300х300 мм или бетонные кубы со стороной 10 см и 15 см.
1.2. Общие сведения
В последние годы наибольшее распространение при испытании строительных конструкций и материалов находят неразрушающие методы испытаний. С их помощью проверяется соблюдение стандартов качества используемых материалов, надежность, прочность и безопасность работы несущих строительных систем в эксплуатации.
Широкое распространение получил ультразвуковой метод. Достоинствами его являются:
- сохранение целостности контролируемой конструкции или изделия;
- возможность многократного повторения испытаний, как в процессе строительства, так и в период эксплуатации;
сравнительно малые затраты времени для проведения испытаний;
возможность определять интересующие характеристики в любой доступной точке.
Ультразвуковой метод удобен в условиях заводского производства различного рода изделий и деталей.
Испытания ультразвуковым методом можно определять прочность бетона, модуль упругости бетона, структурные изменения бетона, глубину трещин в бетоне.

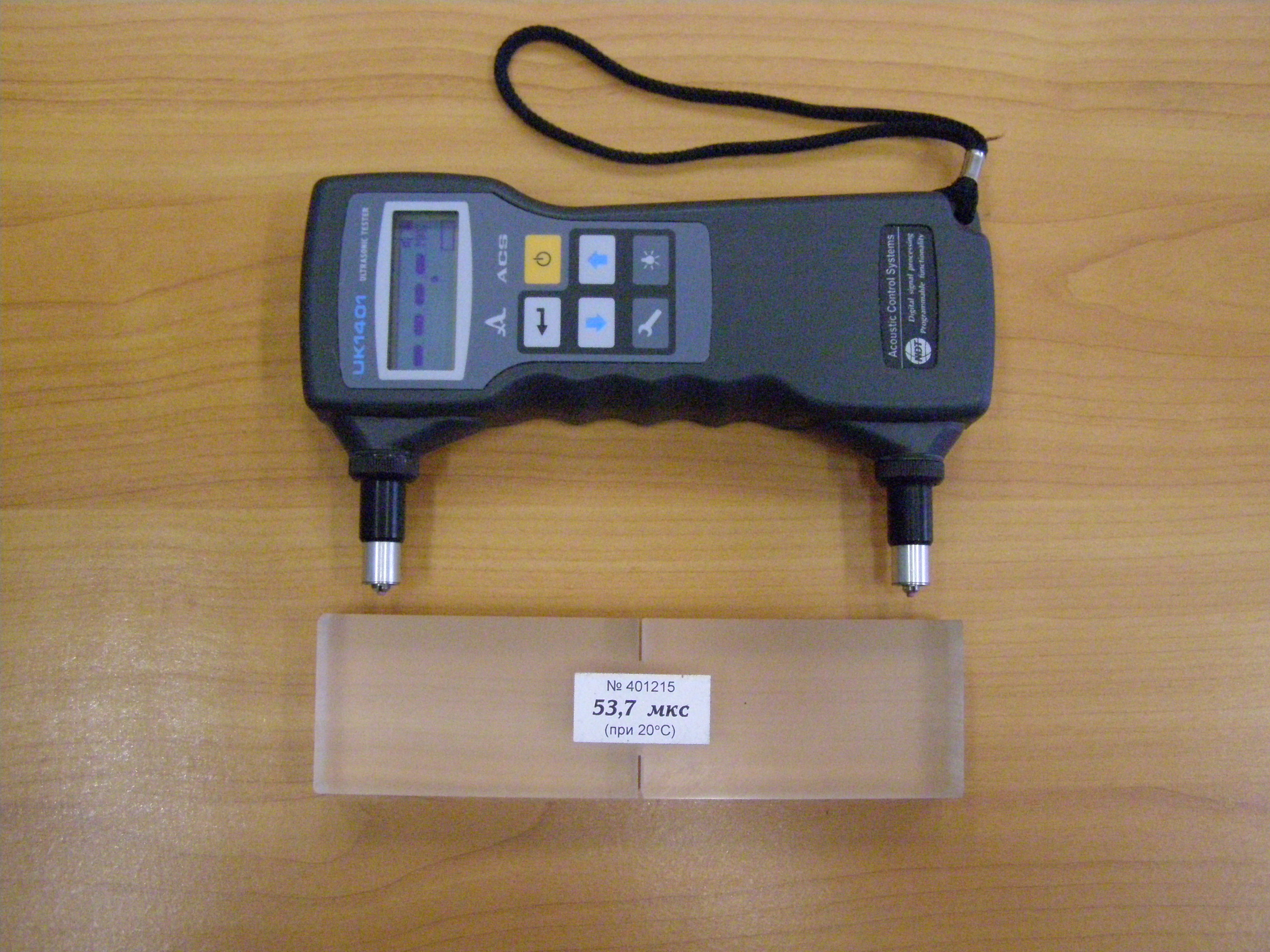

1.3. Ультразвуковой прибор ук-1401
1.3.1. Тарировочные кривые
При организации ультразвукового контроля прочности бетона и железобетонных изделий необходимо предварительно получить так называемую тарировочную кривую - связи скорости прохождения ультразвуковых колебаний через изделие (V) с характеристикой прочности бетона при сжатии (Rb) для рассматриваемого состава бетона.
Для построения тарировочной зависимости Rb=f(V): изготавливают и испытывают не менее 15 серий образцов по ГОСТ 10180-78. Изменение прочности бетона в образцах достигают за счет изменения расхода цемента и В/Ц отношения. Возраст бетона исследуемой конструкции не должен отличаться при этом от возраста образцов, используемых для построения тарировочной кривой более чем на 50%. Кроме отмеченного, следует помнить, что на зависимость Rb=f(V) оказывают определенное влияние многие факторы: тип и состав крупного заполнителя, расход цемента, вид тепловой обработки, марки цемента, их минералогический состав, тонкость помола, содержание различных добавок, влажность бетона, качество акустического контакта датчика с бетоном и др.
Рис. 1.1. Зависимость прочности бетона при сжатии Rb от скорости ультразвука V
1.3.2. Определение прочности бетона
На практике прочность бетона можно определить ультразвуковым методом. Испытание состоит в измерении времени распространения ультразвука в бетоне (t) и измерении величины скорость (v) и затем по зависимости Rb=f(V) определяют прочность бетона на сжатие.
