9 Порядок ограждения и условия пропуска поездов по месту производства работ
9.1 Сигналы и сигнальные знаки, применяемые для ограждения мест производства работ
Места производства путевых работ, вызывающих нарушение целостности или прочности и устойчивости пути и сооружений, а также препятствия на пути или около него в пределах габарита приближения строений, следует ограждать ________________________________________________________.
Переносными сигналами предъявляются следующие требования к работникам железнодорожного транспорта.
Прямоугольный щит красного цвета (или красный флаг на шесте) днем и красный огонь фонаря на шесте ночью – _______________________________
______________________________________________________(рисунок 9.1). Для двухпутных участков часть щитов окрашивают с одной стороны в ____________________________, с другой – ___________________.
Квадратный щит желтого цвета днем и ночью (рисунок 9.2) при расположении опасного места:
– на перегоне – _________________________________________________
___________________________________________________________________________________________________________________________________;
– на главном пути станции – ______________________________________
___________________________________________________________________________________________________________________________________;
– на остальных станционных путях – _______________________________
___________________________________________________________________________________________________________________________________.
Обратная сторона квадратного щита (зеленого цвета) днем и ночью на перегоне и на главном пути станции указывает на то, что ________________
___________________________________________________________________________________________________________________________________.
При подходе к переносному желтому сигналу машинист обязан ________
__________________________________________________________________ и вести поезд так, чтобы проследовать место, огражденное переносными сигнальными знаками «Начало опасного места» и «Конец опасного места» (рисунок 9.3), со скоростью, указанной в предупреждении, а при отсутствии предупреждения – со скоростью не более ___ км/ч.
Сигнальный знак «Конец опасного места» помещается на _____________
___________________________________________________________________________________________________________________________________.
|
|

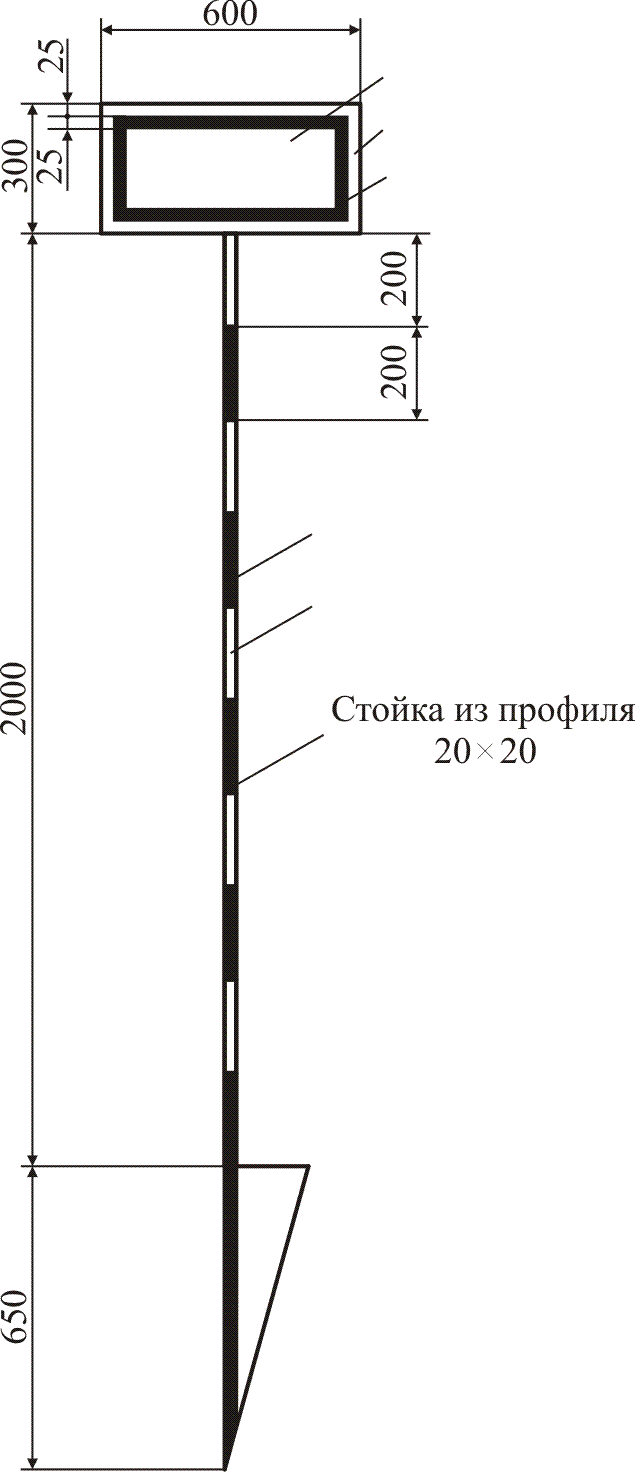

Рисунок 9.1 – Сигнал остановки |
Рисунок 9.2 – Сигнал уменьшения скорости |
Места производства работ на пути, не требующие ограждения сигналами остановки или уменьшения скорости, но требующие предупреждения работающих о приближении поезда, ограждают переносными сигнальными знаками «С» – подача свистка, которые устанавливают ____________________
___________________________________________________ (рисунок 9.4).
Переносные сигнальные знаки «С» устанавливают таким же порядком у смежных главных путей и при производстве работ, огражденных сигналами остановки или сигналами уменьшения скорости.
|
|
Рисунок 9.3 – Переносные сигнальные знаки «Начало опасного места» (а) и «Конец опасного места» (б) |
Рисунок 9.4 – Переносной сигнальный знак «С» о подаче свистка |
На участках, где работают снегоочистители, устанавливают временные сигнальные знаки:
1 «Поднять нож, закрыть крылья» – перед препятствием (рисунок 9.5, а). Знак устанавливают перпендикулярно оси пути с правой стороны по ходу поезда на расстоянии ___ м (а на участках, где работают скоростные снегоочистители, – на расстоянии ___ м) перед препятствием.
При наличии двух препятствий, между которыми невозможна работа снегоочистителя, на шесте помещают два знака один под другим (рисунок 9.5, б). Знак устанавливают перпендикулярно оси пути с правой стороны по ходу поезда на расстоянии ___ м (а на участках, где работают скоростные снегоочистители, – на расстоянии ___ м) перед первым препятствием.

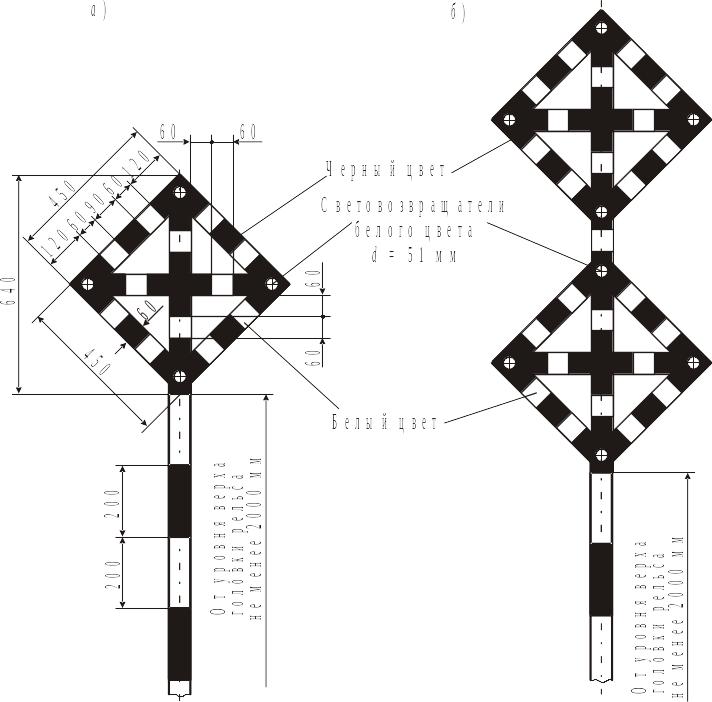

Рисунок 9.5 – Временный сигнальный знак «Поднять нож, закрыть крылья»:
а – при наличии одного препятствия; б – при наличии двух препятствий, между
которыми невозможна работа снегоочистителя
2 «Опустить нож, открыть крылья» – после препятствия (рисунок 9.6). Знак устанавливают перпендикулярно оси пути с правой стороны по ходу поезда на расстоянии __ м за препятствием.
3 «Подготовиться к поднятию ножа и закрытию крыльев» (рисунок 9.7) – на участках, где работают скоростные снегоочистители, перед знаками «Поднять нож, закрыть крылья». Знак устанавливают перпендикулярно оси пути на участках, где работают скоростные снегоочистители, за ___ м перед знаком «Поднять нож, закрыть крылья».
|
|

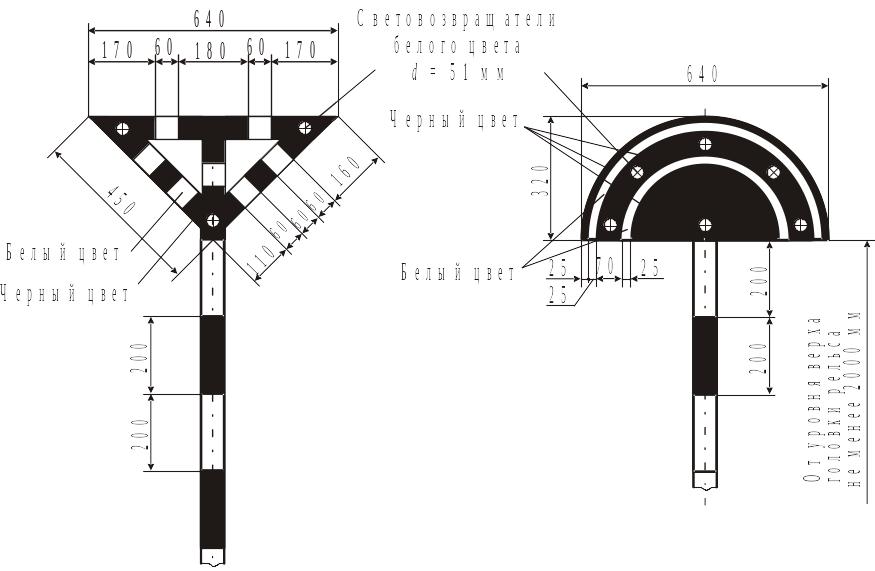

Рисунок 9.6 – Временный сигнальный знак «Опустить нож, открыть крылья» |
Рисунок 9.7 – Временный сигнальный знак «Подготовиться к поднятию ножа и закрытию крыльев» |
