Приложение з
Зависимость коэффициента запаса мощности от мощности, потребляемой насосом
N, кВт |
|
<1 |
2—1,5 |
1—5 |
1,5—1,2 |
5—50 |
1,2—1,15 |
>50 |
1,1 |
Приложение и Зависимость давления насыщеного пара от температуры
Давления насыщеного пара, кгс/см2 |
Температура, °С |
Давления насыщеного пара, кгс/см2 |
Температура, °С |
0,0089 |
5 |
12,80 |
190 |
0,0125 |
10 |
15,85 |
200 |
0,0238 |
20 |
19,55 |
210 |
0,0433 |
30 |
23,66 |
220 |
0,0752 |
40 |
28,53 |
230 |
0,1258 |
50 |
34,13 |
240 |
0,2031 |
60 |
40,55 |
250 |
0,3177 |
70 |
47,85 |
260 |
0,483 |
80 |
56,11 |
270 |
0,715 |
90 |
65,42 |
280 |
1,033 |
100 |
75,88 |
290 |
1,461 |
110 |
87,6 |
300 |
2,025 |
120 |
100,7 |
310 |
2,755 |
130 |
115,2 |
320 |
3,685 |
140 |
131,3 |
330 |
4,855 |
150 |
149,0 |
340 |
6,303 |
160 |
168,6 |
350 |
8,080 |
170 |
190,3 |
360 |
10,23 |
180 |
214,5 |
370 |
Пересчет в СИ: 1 кгс/см2=9,81·104 Па
Приложение к Плотность и коэффициенты теплопроводности некоторых материалов
Материал |
Плотность, кг/м3 |
Коэффициент теплопроводности, Вт/(м К) |
Металлы |
||
Сталь |
7850 |
46,5 |
Чугун серый |
7250 |
46,5-93,0 |
Медь катаная |
8800 |
384 |
Алюминий |
2700 |
203,5 |
Свинец |
11400 |
34,9 |
Латунь |
8800 |
93,0 |
Изоляция |
||
Асбест |
2600 |
0,151 |
Бетон |
2300 |
1,28 |
Винипласт |
1380 |
0,163 |
Войлок шерстяной |
300 |
0,047 |
Пенопласт |
30 |
0,047 |
Стеклянная вата |
200 |
0,035-0,070 |
Шлаковая вата |
250 |
0,076 |
Эмаль |
2350 |
0,872-1,163 |
Приложение К
С
водный
график подач и напоров одноступенчатых
центробежных консольных насосов типа
К и моноблочных насосов типа КМ для
чистой воды
Приложение Л
Характеристики центробежных консольных насосов типа К и многоблокнасосов типа КМ для чистой воды

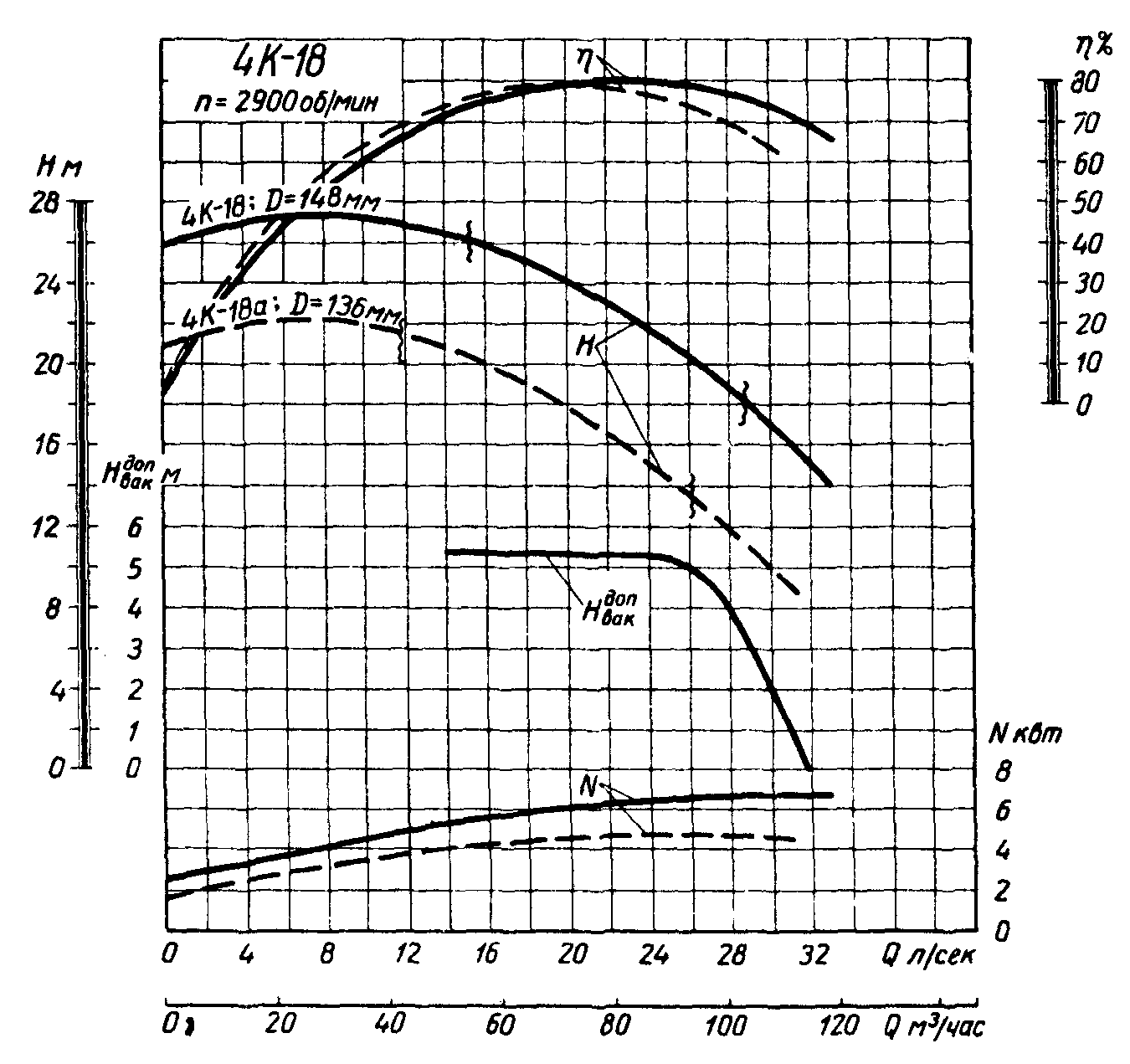

Характеристика насоса 4К-18.
Марка насоса
|
Подача Q |
Полный напор Н, м
|
Число оборотов п в минуту
|
Мощность N, кВт |
К. п. д. насоса η %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D мм |
||
м3/час |
л/сек |
на валу насоса |
Электродви-гателя |
||||||
4К-18 |
60 80 100 |
16,7 22,2 27,8 |
25,7 22,8 18,9 |
2900 |
5,6 6,3 6,7 |
7 |
76 79,5 77 |
5,4 5,3 4,2 |
148 |
4К-18а |
50 70 90 |
13,9 19,5 25,0 |
20,7 18,2 14,3 |
2900 |
3,9 4,5 4,7 |
7 |
73 78 75 |
5,4 5,3 5,2 |
136 |
Характеристика насоса 4К-12 и 4КМ-12.
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
4К-12 и 4КМ-12 |
65 90 120 |
18 25 33,3 |
37,7 34,6 28 |
2900 |
9,3 10,9 12,4 |
14 |
72 78 74,5 |
6,7 5,8 3,3 |
174 |
4К-12а н 4КМ-12а |
60 85 110 |
16,7 23,6 23,3 |
31,6 28,6 23,3 |
2900 |
7,5 8,7 9,7 |
14 |
70 76 73,5 |
6,9 6 4,5 |
163 |

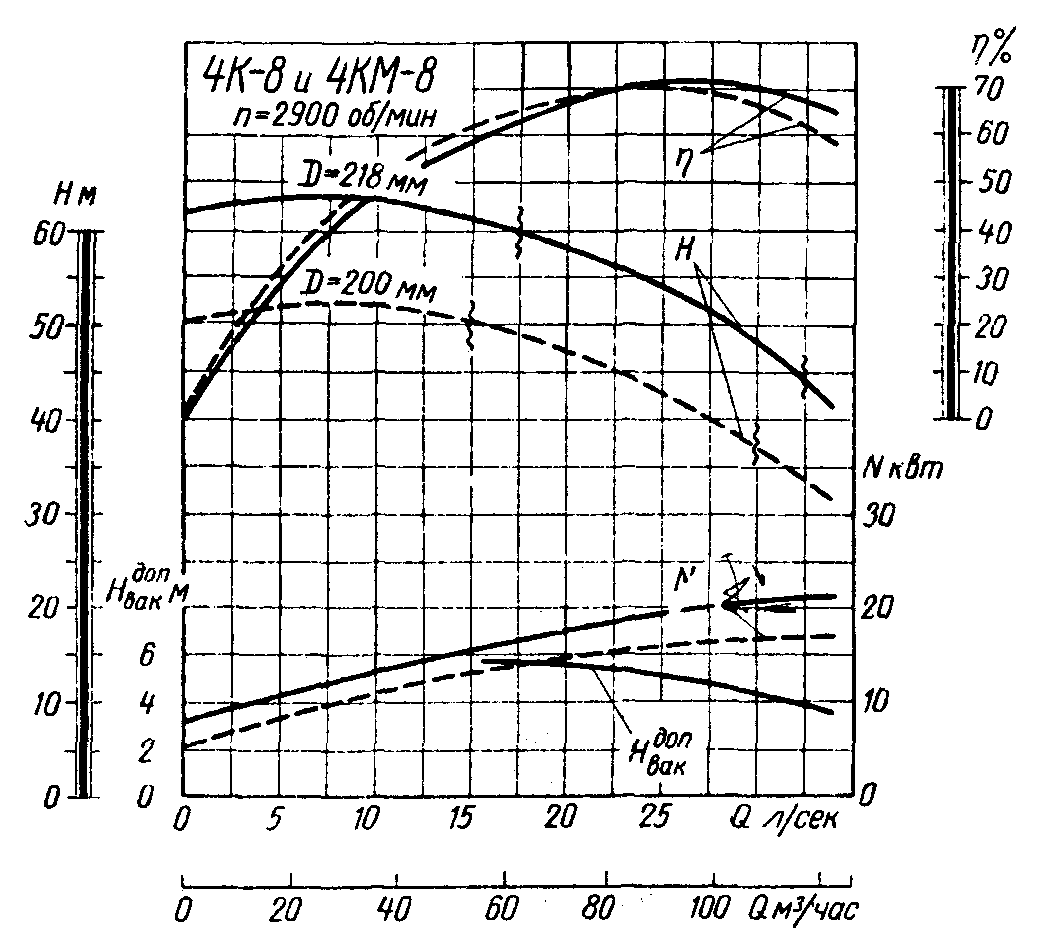

Характеристика насоса 4К-8 и 4КМ-8
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
4К-8 и 4КМ-8 |
70 90 109 120 |
19,4 25 30,4 33,4 |
59 54,9 47,8 43 |
2900 |
17,5 19,5 20,9 21,4 |
28 |
65,5 71 69 66 |
5,3 5 4 3,8 |
218 |
4К-8а и 4КМ-8а |
70 90 109 |
19,4 25 30,4 |
48 43 36,8 |
2900 |
13,6 15,5 16,5 |
20 |
67 69 65 |
5,3 5 4 |
200 |
Характеристика насоса 4К-6 и 4КМ-6
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
4К-6 и 4КМ-6 |
65 90 115 135 |
18 25 32 37,5 |
98 91 81 72,5 |
2900 |
28 33 37,5 40,5 |
55 |
63 68 68,5 66,0 |
7,1 6,2 5,1 4 |
272 |
4К-6а и 4КМ-6а |
65 85 105 125 |
18,0 23,6 29,2 34,7 |
82,0 76,0 69,5 61,6 |
2900 |
23,2 25,5 29,4 32 |
40 |
63,2 67,5 68,5 66,0 |
7,1 6,4 5,5 4,6 |
250 |

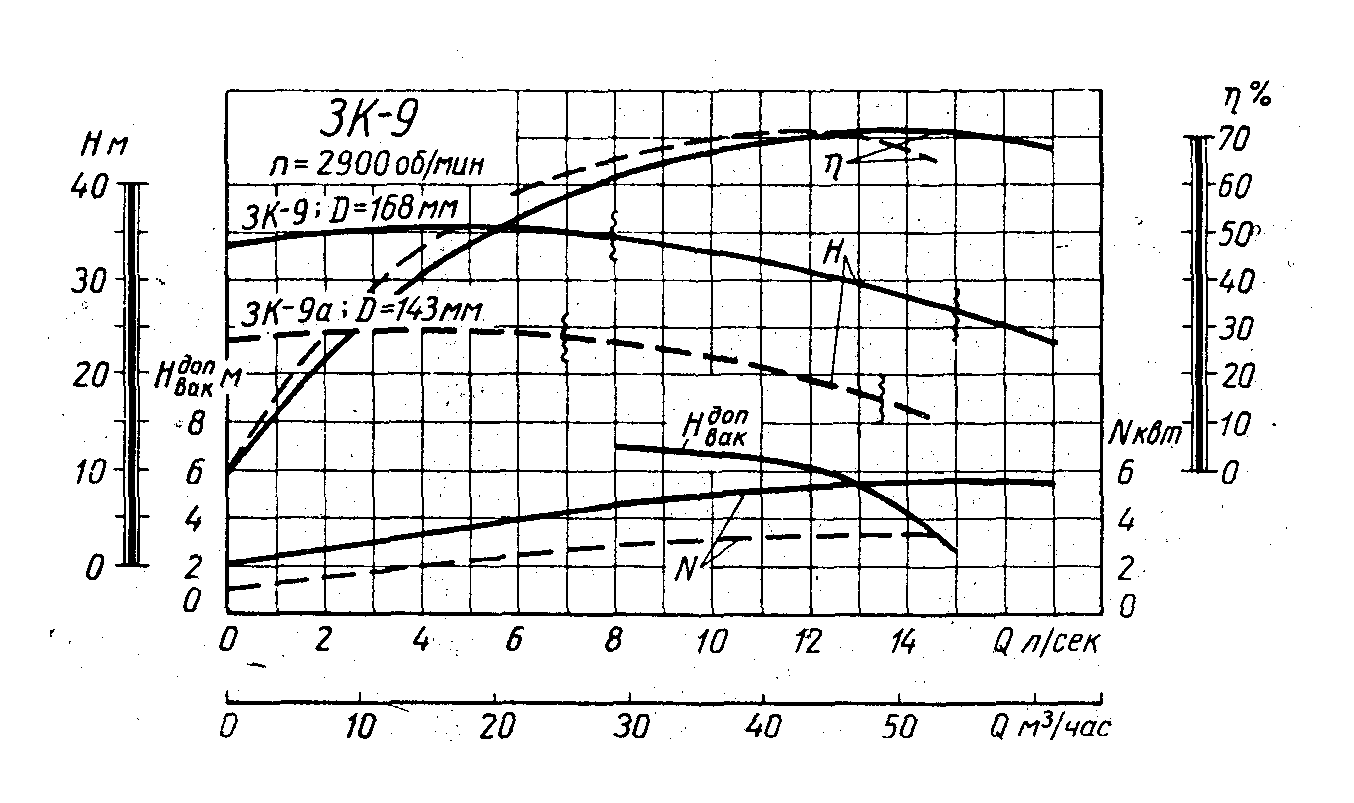

Характеристика насоса 3К-9
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
ЗК-9 |
30 45 54 |
8,3 12,5 15 |
34,8 31 27 |
2900 |
4,6 5,5 5,8 |
7 |
62 71 71,5 |
7 6 2,9 |
168 |
ЗК-9а |
25 35 45 |
7 9,7 12,5 |
24,2 22,5 19.5 |
2900 |
2,7 3,1 3,4 |
4,5 |
62,5 70,0 71,0 |
7 6,9 6,0 |
143 |

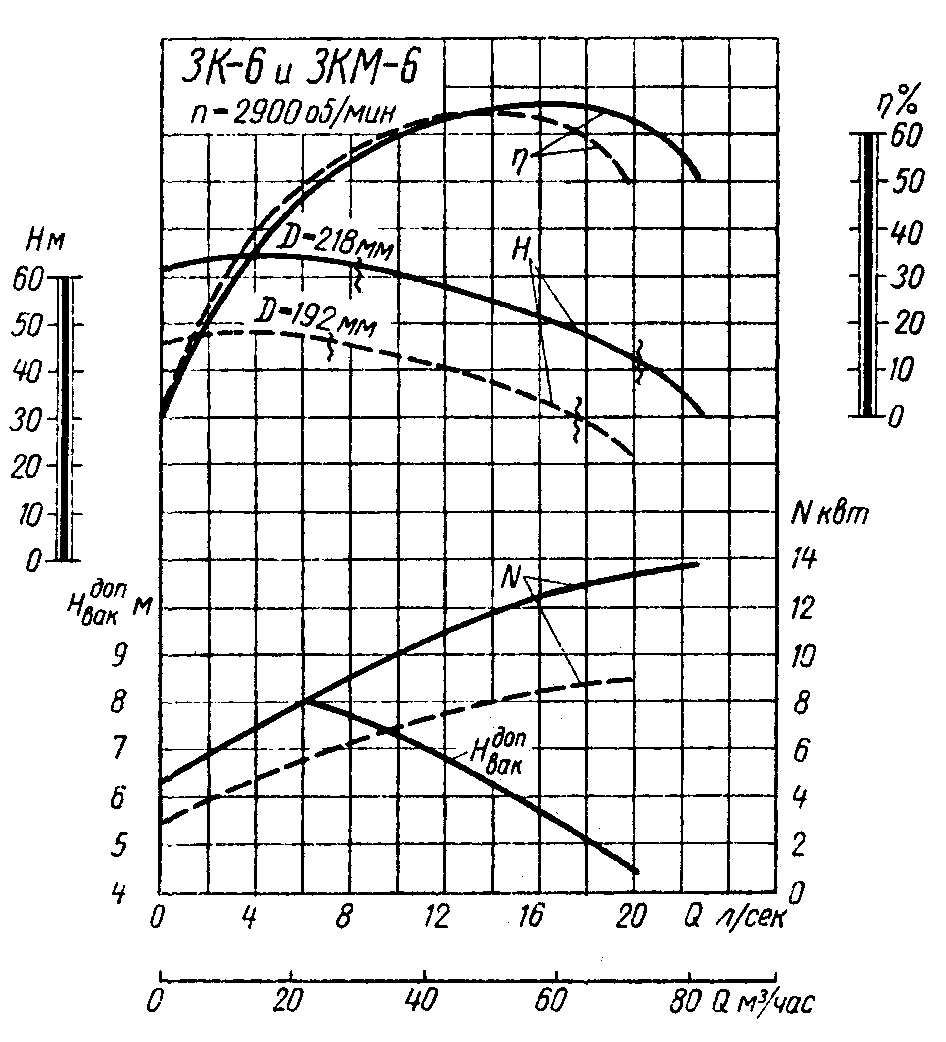

Характеристика насоса 3К-6 и 3КМ-6
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
ЗК-6 и ЗКМ-6 |
30 45 60 70 |
8,3 12,5 16,7 19,5 |
62 57 50 44,5 |
2900 |
9,4 10,1 12,5 13,4 |
14 20 |
54,4 63,5 66,3 63 |
7,7 6,7 5,6 4,7 |
218 |
ЗК-6а и ЗКМ-ба |
30 40 50 65 |
8,3 11,1 13,9 18 |
45 41,5 37,5 30,0 |
2900 |
6,4 7,4 8,0 8,8 |
10 14 |
55 62 64 59,5 |
7,5 7,1 6,4 5,3 |
192 |

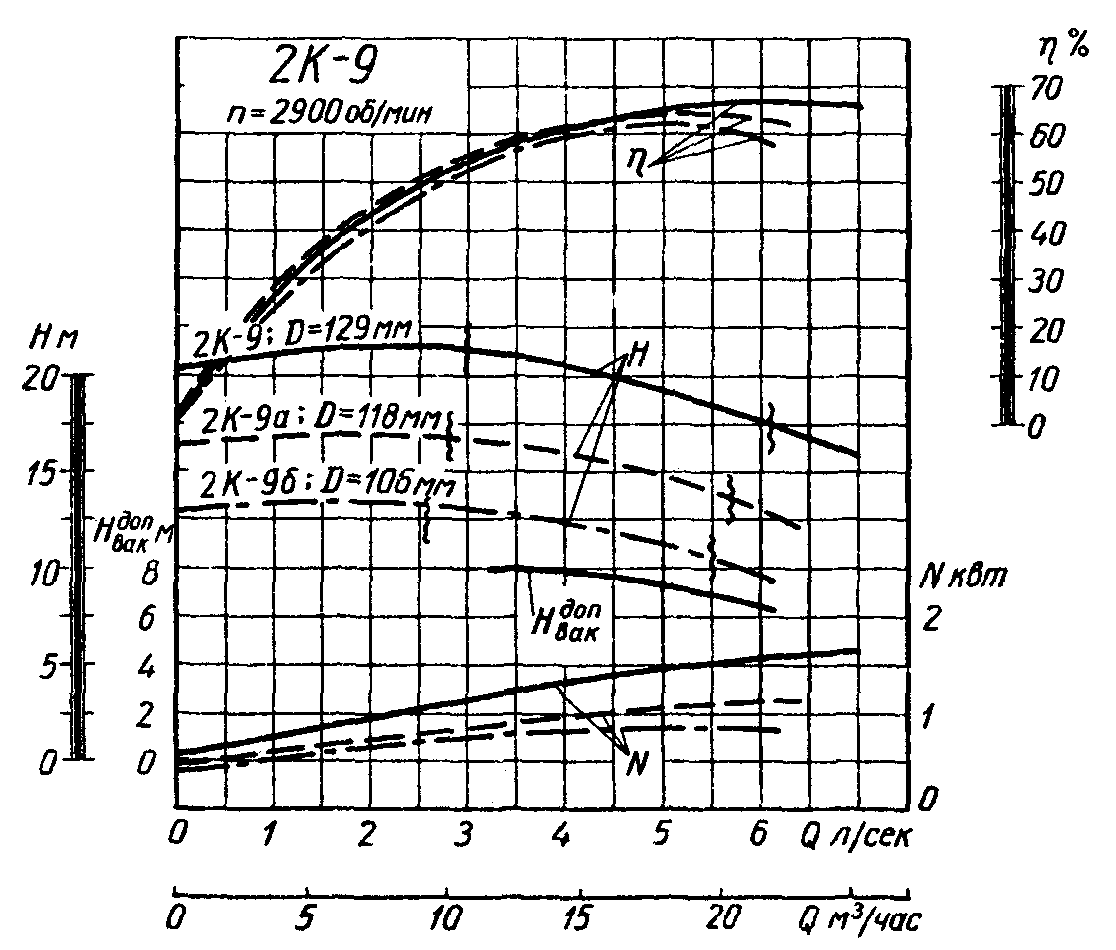

Характеристика насоса 2К-9
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
2К-9 и Е2КМ-9 |
11 20 22 |
3 5,5 6,1 |
21 18,5 17,5 |
2900 |
1,2 1,5 1,6 |
2,8 |
56 68 66 |
8 6,8 6,4 |
129 |
2К-9а |
10 17 21 |
2,8 4,7 5,8 |
16,8 15 13,2 |
2900 |
0,8 1,1 1,2 |
1,7 |
54 65 63 |
8,1 7,3 6,6 |
118 |
2К-9б |
10 15 20 |
2,8 4,2 5,5 |
13 12 10,3 |
2900 |
0,7 0,8 0,9 |
1,7 |
51 60 62 |
8,1 7,6 6,8 |
106 |

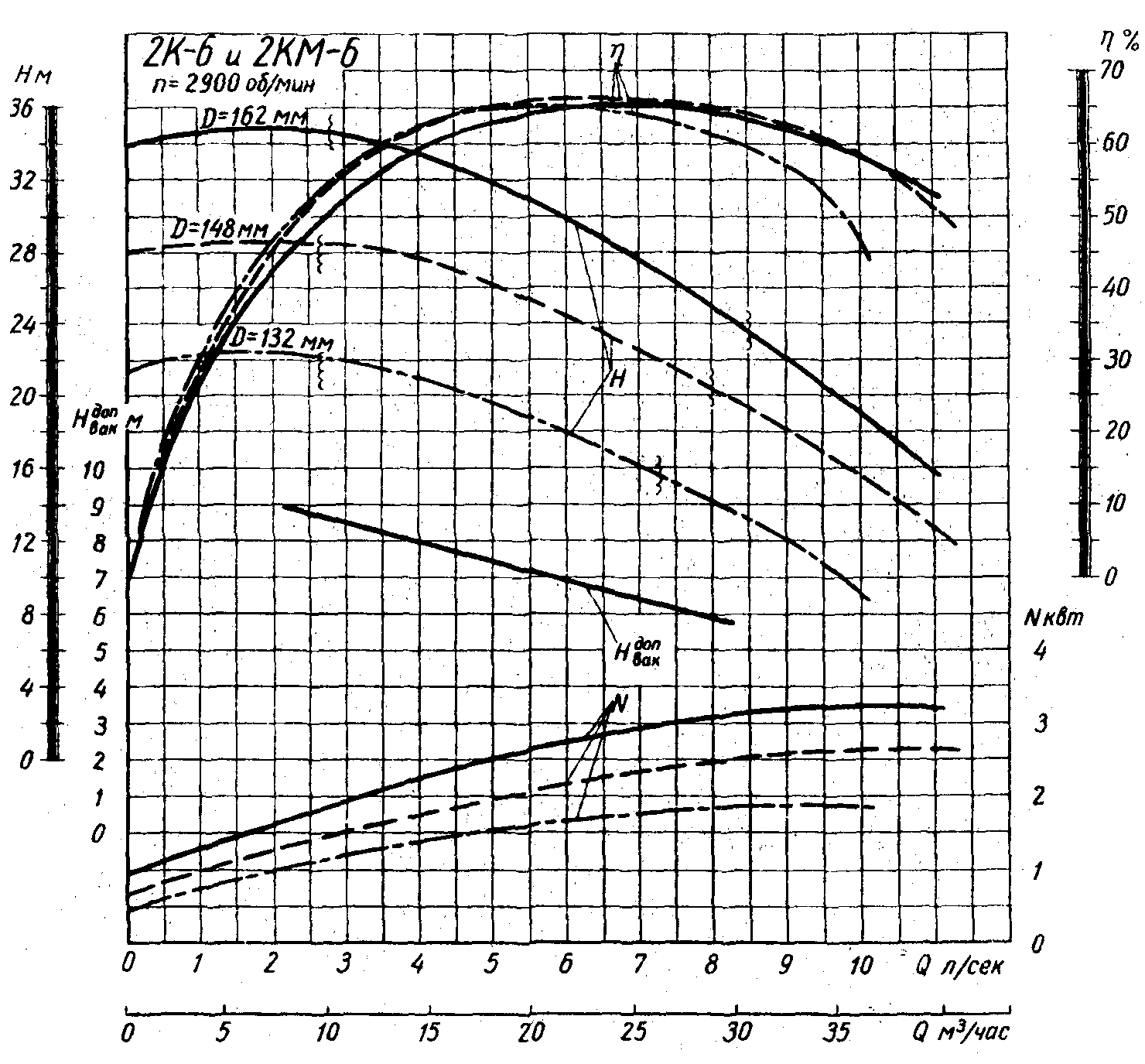

Характеристика насоса 2К-6 и 2КМ-6.
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
2К-6, 2КМ-6 и Е2КМ-6 |
10 20 30 |
2,8 5,5 8,3 |
34,5 30,8 24,0 |
2900 |
1,8 2,7 3,1 |
4,5 |
50,6 64 63,5 |
8,7 7,2 5,7 |
162 |
2К-6а и 2КМ-6а |
10 20 30 |
2,8 5,5 8,3 |
28,5 25,2 20 |
2900 |
1,4 2,1 2.6 |
2,8 |
54,5 65,6 64,1 |
8,7 7,2 5,7 |
148 |
2К-6б и 2КМ-6б |
10 20 25 |
2,8 5,5 6,9 |
22,0 18,8 16,4 |
2900 |
1,2 1,6 1,7 |
2,8 |
54,9 65 64 |
8,7 7,2 6,6 |
132 |

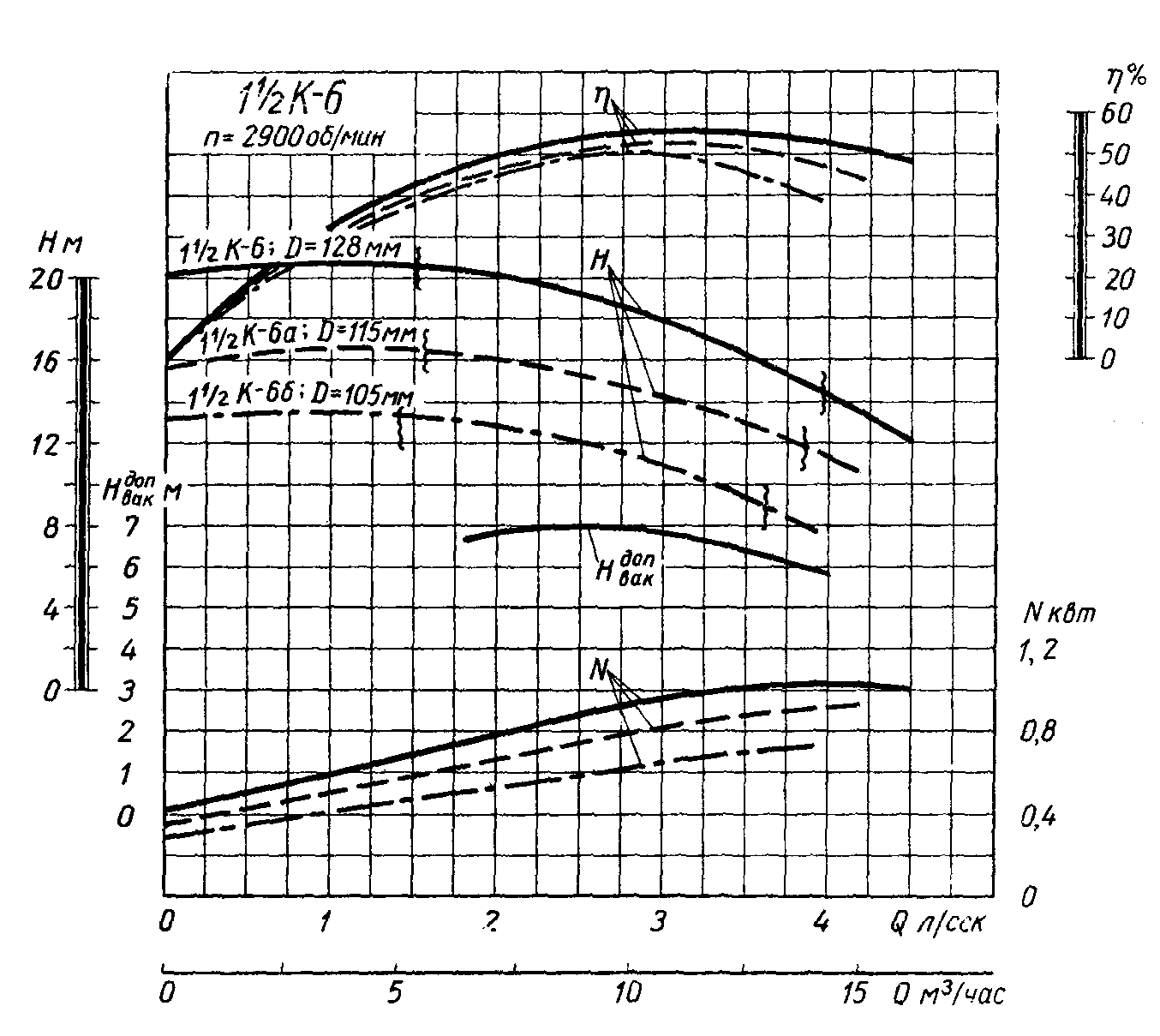

Характеристика насоса 11/2К-6.
Марка насоса
|
Подача Q |
Полный напор Н в м
|
Число оборотов п в минуту
|
Мощность N в кВт |
К. п. д. насоса η в %
|
Допустимая вакуумметри-ческая высота всасывания
|
Диаметр рабочего колеса D в мм
|
||
в м3/час |
в л/сек |
на валу насоса |
Электродви-гателя |
||||||
11/2К-6 и Е11/2КМ-6 |
6 11 14 |
1.6 3,0 3,9 |
20,3 17,4 14 |
2900 |
0,7 09 1,0 |
1,7 |
44 55,5 53,0 |
6,6 6,7 6,0 |
128 |
11/2К-6а |
5 9,5 13,5 |
1,4 2,6 3,8 |
16 14,2 11,2 |
2900 |
0,6 0,7 0,9 |
1,7 |
38 51,5 50 |
6,5 6,9 6,1 |
115 |
11/2К-6б |
4,5 9 13 |
1,3 2,5 3,6 |
12,8 11,4 8,8 |
2900 |
0,5 0,6 0,7 |
1 |
35 49 45 |
6,4 7,0 6.3 |
105 |
