5.3 Подбор насоса
Необходимо подобрать насос для перекачивания поглотителя при температуре 26 С из емкости в аппарат, работающий под давлением 1,6 МПа. Расчеты проводим на основании монтажной схемы (рисунок 5.3).Схему изображаем в масштабе 1:100.
1
4
2
3

5 м

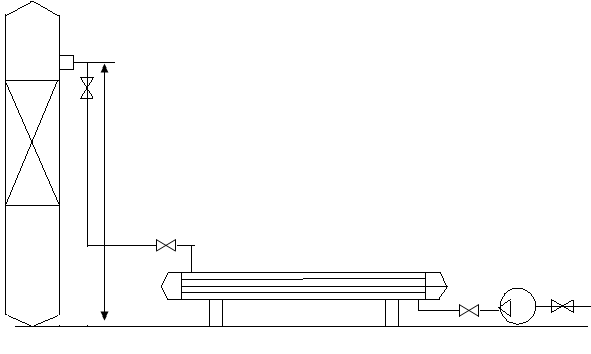

Рисунок 5.3 – Монтажная схема
1 Абсорбер; 2 теплообменник; 3 насос; 4 вентиль;
Расход
поглотителя 145,8
,
учитывая, что плотность воды при 50 С
равна 988
,
то объемный расход поглотителя
.
Для всасывающего и нагнетательного трубопровода примем одинаковую скорость течения воды, равную 2 м/с. Тогда диаметр равен(формула (5.18)):
(5.18)
d
=
Выберем стальную трубу наружным диаметром 325 мм, толщиной стенки 7мм. Внутренний диаметр трубы d=0,318м, округляя до стандартного получим d=0,308 м. Примем, что коррозия трубопровода незначительна.
Фактическая скорость воды в трубе рассчитывается по формуле (5.19)[4]:
(5.19)
Откуда:
ω = 4·0,148/(3,14·0,3082) = 2м/с.
Определим
критерий Рейнольдса
(
=0,9142∙10-3
,
ρ=996,8
)
при 26 С
для воды [2]:
(5.20)
Re = 2·0,308·996,8/0,9142·10-3 = 671656,967.
Т.е. режим течения турбулентный. Примем абсолютную шероховатость равной Δ=2·10-4 м. Тогда:
е = Δ/dэ, (5.21)
где Δ – абсолютная шероховатость трубы (примем Δ = 0,2мм), мм;
е – относительная шероховатость трубы (формула (5.4)):
Далее получим:
Так
как
,
в трубопроводе имеет место смешанное
трение, и расчет коэффициента трения
следует проводить по формуле [4]:
, (5.22)
Определим сумму коэффициентов местных сопротивлений.
Для всасывающей линии:
вход в трубу (принимаем с острыми краями): 1=0,5;
задвижка для d=0,3 м:
Сумма местных сопротивлений [3]:
, (5.23)
Потерянный напор во всасывающей линии находим по формуле [3]:
, (5.24)
где l–длина трубопровода, м, (смотри рисунок 5.3).
Для нагнетательной линии:
ξ1=1-выход из трубы;
ξ2 = 0,15 –задвижка (2 шт.);
3)ζ3=1,1 – колено (4 шт.);
4)ζ4=0,5 – вход в трубу.
Сумма коэффициентов местных сопротивлений в нагнетательной линии:
Σξ = 1+0,15· 2+4 ·1,1+0,5=6,2.
Потерянный напор в нагнетательной линии (l=20м)рассчитывается по формуле (5.26) [3]:
(5.26)
Тогда получим:
hп = (0,0182·20/0,308 + 6,2)·22/(2·9,81) = 1,5 м.
Находим потребный напор насоса по формуле (5.27) [3]:
, (5.27)
где p1 – давление в аппарате, из которого перекачивается жидкость;
p2 – давление в аппарате, в который перекачивается жидкость;
HГ – геометрическая высота подъема жидкости (рисунок 5.3);
hп – суммарные потери напора во всасывающей и нагнетательной линиях.
Н = 1,6·106-0,1·106/(996,8·9,81) +15+0,08+1,5 = 169,98м.
Такой
напор при заданной производительности
можно обеспечить путем установки
центробежного многоступенчатого
секционного насоса марки ЦНС 180-212,
который может осуществлять подачу
Q=0,18м3
/с и высоту
подъёма жидкости H=212м.
