Редактирование диаграмм.

Для редактирования диаграмму необходимо выделить. Диаграмма состоит из нескольких частей, называемых элемента­ми. К ним относятся область диаграммы,область построения диаграммы, легенда, элементы легенды, название диаграммы, ряды данных, подписи данных. Для редактирования любого элемента его необходимо выделить. Это можно сделать нажатием клавиш управления курсора или установив на нем указатель мыши и сделав одиночный щелчок левой кнопкой мыши. При выделении в поле имени появляется название элемента. Выделенный элемент отмечается рамкой с размерными маркерами. После выделения элемента с помощью контекстно-зависимого меню можно производить редак­тирование.

Изменение размеров и перемещение элементов диаграммы.

Изменять размеры и перемещать элементы диаграммы можно аналогично из­менению размера и перемещению самой диаграммы (см. задачу №1).

ЗАДАНИЕ 5. Выделите диаграмму для редактирования.Ознакомьтесь с элементами диаграммы, выделяя их с по­мощью мыши или нажимая клавиши управления курсора.Ознакомьтесь с контекстно-зависимыми меню элементов. Обратите внимание, что контекстно-зависимое меню элемента появляется только тогда, когда курсор указывает на этот элемент.Ознакомьтесь с командами вкладок Конструктор, Макет, Формат при редактирова­нии диаграмм.

ЗАДАНИЕ 6. Вырежьте секторы из диаграммы. Щелкните 2 раза левой кнопкой мыши внутри любого сектора. Вокруг сектора появились размерные маркеры, которые обозначают границу выделенного. Удерживая левую кнопку мыши, отбуксируйте сектор в сторону на 1 см. Вырежьте еще 2 сектора.

ЗАДАНИЕ 7. Выведите на экран подписи данных и выберите в них формат десятые доли %.Для этого в контекстно-зависимом меню ряда данных выбрать команду «Добавить подписи данных».В нашей таблице данные содержат десятые доли, на диаграм­ме по умолчанию они не задаются. Их формат можно изменить. Выделите подписи данных. Выберите в контекстно-зависимом меню Формат подписей данных→Параметры подписи и установите галочки «доли» и «линии выноски». Затем в этом же окне «Формат подписей данных» выберите вкладку «Число» и установите код формата 0,00%.

ЗАДАНИЕ 8. Добавьте надпись«категории населения:»к диаграмме.Для этого выберите команду Макет→Вставить→Надпись и выбрав место на диаграмме. Подберите шрифт и место расположения для надписи.

ЗАДАНИЕ 9. Измените цвет секторов.

ЗАДАНИЕ 10. Отформатируйте легенду. Подберите шрифт, вид, размещение таким образом, чтобы легенда хорошо выглядела на графике.

ЗАДАНИЕ 12. Подготовьте диаграмму к печати. Снимите режим редактирования диаграммы (щелкните один раз за пределами диаграммы) и перейдите в режим предвари­тельного просмотра. Здесь вы должны увидеть и таблицу, и диаграмму. Выберите альбомное расположение. Добейтесь хорошего расположения таблицы и диаграм­мы на листе. Укажите в верхнем колонтитуле фамилию, а в нижнем - дату и время. Уберите сетку.

Задача № 3

Построить графики функций Y1=X²-1, Y1= X²+1, Y=10*(Y1/Y2) по данным практической работы 2.

Построение графиков.

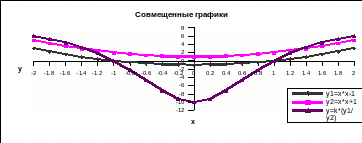

Для построения обыкновенных графиков функций y=f(x) ис­пользуется тип диаграммы График. На одной диаграмме можно построить несколько графиков функций. Эта возможность используется для проведения сравнительного анализа значений Y при одних и тех же значениях X, а также для графического ре­шения систем уравнений с двумя переменными.На одной диаграмме построим три совмещенных графика Y1=X²-1, Yl=X²+l, Y=k*(Y1/Y2).

ЗАДАНИЕ 1. Откройте файл. Снимите защиту с листа. ЗАДАНИЕ 2. Переместите вспомогательную таблицу под основ­ную, начиная с ячейки D30. ЗАДАНИЕ 3. Постройте диаграмму. Укажите вид диаграммы – График, тип – График с маркерами. Переместите пустую диаграмму так, чтобы была видна вся таблица. Исходные данные для построения диаграммы, которые находятся в 3 столбцах таблицы (3 ряда Y-значений). Щелкните в окне «Элементы легенды (ряды)»

кнопку Добавить. Так как необходимо построить 3 графика на одной системе координат, то надо использовать 3 ряда данных. Имя 1 ряда – это название первого столбца с данными y1=x² -1, значения 1 ряда – это столбец со значениями y1, подписи горизонтальной оси (категории) – это столбец со значениями x. Имя 2 ряда – это название столбца с данными y2=x² +1, значения 2 ряда – это столбец со значениями y2, подписи горизонтальной оси (категории) – это столбец со значениями x. Имя 3 ряда – это название столбца с данными y=k*(y1/y2), значения 2 ряда – это столбец со значениями y, подписи горизонтальной оси (категории) – это столбец со значениями x.

3.1. В появившемся окне «Изменение ряда» в строке «Имя ряда» укажите адрес ячейки =Лист1!$D$3, в строке «Значения» - =Лист1!$D$4:$D$24 и нажмите ОК. В окне «Подписи горизонтальной оси (категории)» нажмите кнопку «Изменить» и укажите =Лист1!$B$4:$B$24. Аналогично укажите ячейки для 2 и 3 ряда.
