Приклад визначення величини опору паропроникненню пароізоляційного шару, при якому в огородженні не відбувається конденсація водяних парів

Вихідні дані прийняті з прикладу теплотехнічного розрахунку.

Визначаємо опори паропроникненню шарів огороджувальної конструкцій за формулами:

  • вапняно-піщаний розчин

  • мінеральна вата

  • цементно-піщаний розчин

  • цегла

Виконуємо креслення огороджувальної конструкції в якій замість товщини шарів відкладаємо опір паропроникненню цих шарів.

Визначаємо парціальний тиск водяної пари внутрішнього повітря за формулою

де – розрахункове значення відносної вологості, %, визначається за додатком Г;

– парціальний тиск насиченої водяної пари, Па, визначається за додатком Р, по розрахунковій температурі внутрішнього повітря, що визначається за додатком К.

Визначаємо парціальний тиск водяної пари зовнішнього повітря за формулою

де – розрахункове значення відносної вологості, %, визначається за табл. 24 [2];

– парціальний тиск насиченої водяної пари, Па, визначається за додатком Р, по розрахунковій температурі зовніiнього повітря, що визначається за табл. 2 [2] (температура найбільш холодного місяця року).

На крайніх лініях креслення відкладається по вертикалі парціальний тиск внутрішнього та зовнішнього повітря та з’єднують прямою лінією.

Визначаємо температури на поверхнях огородження та у місцях з’єднання різних матеріалів за формулами:

Використовуючи значення отриманих температур визначаємо за додатком Р значення парціальних тисків насиченої водяної пари .

; ; ; ;

Отримані значення парціальних тисків відкладають на кресленні огороджувальної конструкції та з’єднують відрізками прямої лінії.

На кресленні з точки проводять дотичну до графіку , а з точки горизонтальну лінію. Лінії проводять до взаємного перетину

Як видно з виконаного креслення опір паропроникненню шару пароізоляції при якому в огородженні не буде відбуватися конденсації водяних парів складає

Приклад виконання кліматичного паспорту міста

Вихідні дані:

  • район будівництва – м. Полтава.

Складаємо шкалу температур за табл.2 [2].

Таблиця 1 – Шкала температур

Назва температури

Позначення

Кількість,

1

2

3

4

1

Абсолютно максимальна

38

2

Середня максимальна найбільш спекотного місяця

26,5

3

Середня добових максимумів самого спекотного місяця

26,4

4

Середня самого спекотного місяця

20,6

5

Середня добових мінімумів самого спекотного місяця

14,9

6

Середня за рік

7

7

Середня добових максимумів самого холодного місяця

-4,2

8

Середня самого холодного місяця

-6,9

9

Середня добових мінімумів самого холодного місяця

-9,7

10

Середня найбільш холодної п’ятиденки (0,92)

-23

11

Середня найбільш холодної п’ятиденки (0,98)

-26

12

Середня найбільш холодної доби (0,92)

-27

13

Середня найбільш холодної доби (0,98)

-30

14

Абсолютно мінімальна

-37

Температуру середніх добових максимумів самого спекотного місяця визначаємо за формулою

де – середня амплітуда добових коливань самого спекотного місяця, оС, визначаємо за дод.2 [2].

Температуру середніх добових мінімумів самого спекотного місяця визначаємо за формулою

Температуру середніх добових максимумів самого холодного місяця, оС, визначаємо за формулою

де – середня амплітуда добових коливань самого холодного місяця, оС, визначаємо за дод.2 [2]

Температуру середніх добових мінімумів самого холодного місяця визначаємо за формулою

Використовуючи значення наведенні у табл. 1 [2] будуємо графік зміни середньомісячної температури зовнішнього повітря на протязі року.

Рисунок 5.1 - Зміна середньомісячної температури зовнішнього повітря на протязі року

Використовуючи значення наведенні у дод.3 [2] будуємо графік зміни пружності водяної пари зовнішнього повітря на протязі року.

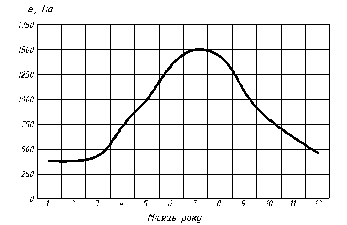

Рисунок 5.2 - зміни пружності водяної пари зовнішнього повітря на протязі року

Використовуючи значення наведенні у дод.4 [2] будуємо розу вітрів міста будівництва за повторюваністю вітру.

Таблиця 2 – Значення рози вітрів за повторюваністю

Місяць року

Напрямок вітрів

Штиль

Пн

ПНС

С

ПдС

Пд

ПдЗ

З

ПнЗ

Січень

8

13

14

14

11

16

14

10

2

Липень

15

15

11

7

6

9

17

20

4

Рисунок 5.3 - Роза вітрів за повторюваністю

Використовуючи значення наведенні у дод.4 [2] будуємо розу вітрів міста будівництва за швидкістю вітру.

Таблиця 3 - Роза вітрів за швидкістю вітру

Місяць року

Напрямок вітрів

Пн

ПНС

С

ПдС

Пд

ПдЗ

З

ПнЗ

Січень

4,8

5,1

5

5

5,3

5,6

6,2

5,8

Липень

4,6

4,4

3,3

3,3

3,2

3,8

4,5

5,1

Рисунок 5.4 - Роза вітрів за повторюваністю
