Порядок виконання роботи

Етап 1. Визначення струмів спрацьовування і відпускання нейтральних реле постійного струму.

1.Зібрати схему підключення реле постійного струму, наведену на мал. 1.

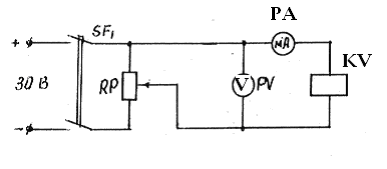

Мал.1 Схема підключення реле постійного струму.

2. Повзунок реостату (RP) встановити у положення, при якому вольтметр покаже нульове значення напруги (верхнє положення повзунка реостату).

3. Ввімкнути автоматичні вимикачі (SF1) і (SF2).

4. Переміщуючи повзунок реостату (RP), збільшити силу струму, що проходить через обмотку реле, до його спрацьовування, що фіксується (замиканням контактів реле)

5. Величину струму спрацьовування реле (Iспр) записати з міліамперметра у таблицю №1.

6. Повзунком реостату (RP) збільшити силу струму спрацьовування на 20-25%.

7. Зменшити силу струму, що проходить через котушку реле до такого значення, при якому реле відключиться (Iвід) (розмиканням контактів)

8. Величину струму відпускання реле (Iвід) занести з міліамперметра у таблицю №1.

Таблиця № 1

Iспр	Iвід	Кпов

9. Вимкнути автоматичний вимикач (SF1).

10. Змінити полярність ввімкнення реле (КА)

11. Ввімкнути автоматичний вимикач(SF1).

12. Виконати пункти 4,5,6,7,8 етапу 1, величини струму (Iспр) і (Iвід) занести у таблицю №1.

13. Підрахувати коефіцієнт повернення реле (К_пов) для обох полярностей живлення напруги:

Етап 2. Побудова електромеханічної характеристики реле постійного струму.

1. Зібрати схему ввімкнення реле постійного струму (КV) за мал.1.

2. За допомогою потенціометра (RP) встановити напругу 30В.

3. Зробити вимір струмів, споживаних котушкою реле при різних величинах повітряних зазорів (d) між якорем і сердечником реле. Величину зазора змінювати за допомогою прокладок різної товщини.

4. Результати вимірювань занести у таблицю №2

_{Таблиця №2}

№ п/п	Вимірено		Обчислено
	 (м)	I (A)	a (HA2)	W	IW	F (H)

5. По формулі (1) і значенням у таблиці №2 визначити значення електромеханічної сили реле, побудувати графік залежності F=f().за допомогою прикладних програм Electronics Workbench та MathCAD

Етап 3. Дослідження роботи реле змінного струму.

1. Зібрати схему, наведену на мал.2, використовуючи реле змінного струму (КV).

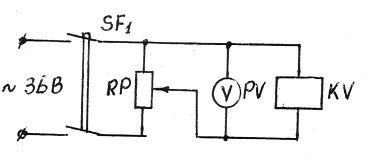

Мал. 2 Схема підключення реле змінного струму.

2. Повзунок реостату (RP) встановити у положення, при якому опір дорівнює 0 (верхнє положення повзунка реостата).

3. Ввімкнути автоматичні вимикачі (SF1) і (SF2).

4. Переміщаючи повзунок реостату (RP), збільшити напругу на обмотці реле (KV) до його спрацьовування (замикання контактів).

5. Величину напруги спрацьовування занести у таблицю №3 за показниками вольтметра (PV)

_{Таблиця №3}

Uспр, (B)	Uвід, (В)	Кпов

6. Переміщуючи повзунок реостату (RP) зменшити величину напруги на обмотці реле (KV) до його відпуску (Uвід) (розімкнення контактів).

7. Величину напруги відпускання занести у таблицю №3.

8. Підрахувати коефіцієнт повернення реле (Кпов) змінного струму.

Етап 4. Дослідження роботи реле часу.

1. Зібрати схему, наведену на мал.3, використовуючи реле часу.

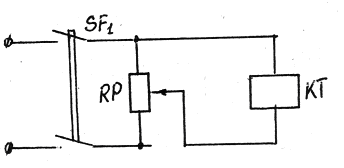

Мал. 3 Схема підключення реле часу.

2. Повзунок реостату (RP) встановити у положення, при якому напруга на обмотці реле дорівнює 0 (верхнє положення повзунка реостата).

3. Ввімкнути автоматичні вимикачі (SF1) і (SF2).

4. Переміщуючи повзунок реостату (RP), збільшити силу струму, що проходить через обмотку реле (KТ), до його спрацьовування (замикання контактів).

5. Вимкнути автоматичний вимикач (SF1) і за допомогою секундоміра заміряти час до розмикання контактів КТ.

6. Повернути гайку реле (КТ), регулюючу напругу пружин, на один оберт і ввімкнути автоматичний вимикач (SF1).

7. Вимкнути автоматичний вимикач (SF1) і знову замірити час до розмикання контактів КТ.

8. Знову повернути гайку реле (КТ), що регулює натяг пружини, на один оберт у той же бік і знову зробити замір витримки часу реле (КТ). Дослідження повторити 4-5 разів.

9. Результати вимірювань занести у таблицю 4.

Таблиця №4

n	0	1	2	3	4	5
t, с

10. За наслідками вимірювань побудувати графік залежності витримки часу від напруги пружини t=f(n), використовуючи прикладну програму Electronics Workbench, на прикладі наступних малюнків.

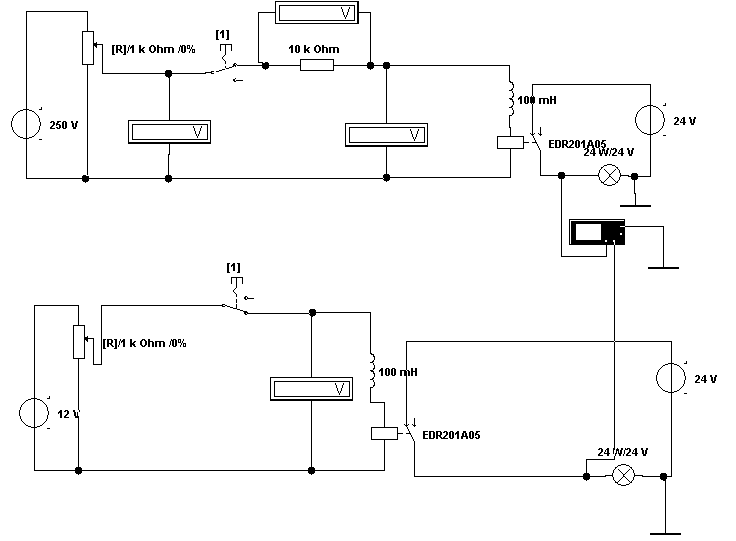

Мал. 4 Схема прискорення спрацювання реле часу увімкненням додаткового опору послідовно з обмоткою за допомогою прикладної програми Electronics Workbench.

Мал. 5 Схема сповільнення вимикання реле з витримкою часу шляхом введення напівпровідникового діода за допомогою прикладної програми Electronics Workbench.

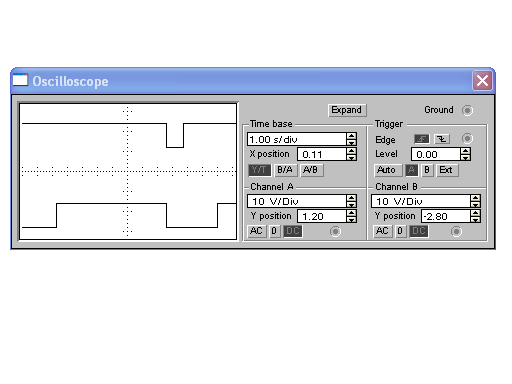

Мал. 9 Осцилограма роботи реле часу, яка отримана

за допомогою прикладної програми Electronics Workbench.
