Порядок виконання роботи.
1.Етап Дослідження режимів роботи напівпровідникового підсилювача
1.Зібрати, використовуючи прикладну програму Electronics workbench, принципову електричну схему підсилювача, приведену на мал. 6

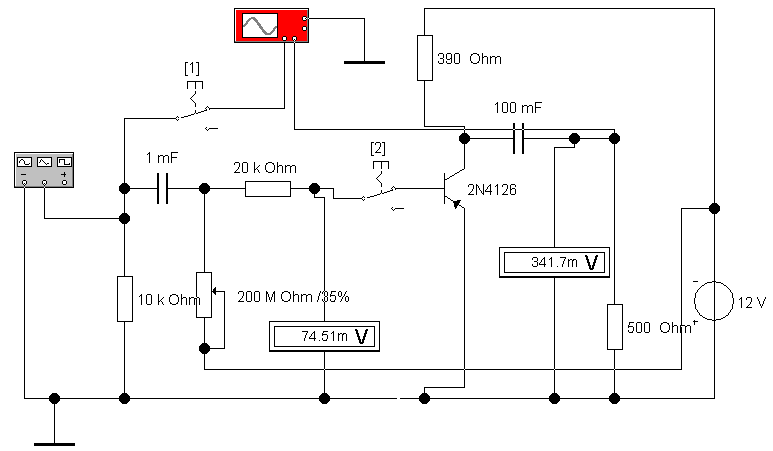

Мал. 6 Принципова електрична схема підсилювача побудована з використанням прикладної програми Electronics workbench.
2.Змінюючи зміщення на базі транзистора, отримати осцилограми вихідної напруги підсилювача для режимів А, В, АВ, С, Д.
Мал. 7 Вигляд осцилограми вихідної напруги підсилювача.
2. Етап Дослідження роботи емітерного повторювача.
1.Зібрати, з використанням прикладної програми Electronics workbench принципову електричну схему емітерного повторювача, приведену на мал. 5а.
2.Визначити коефіцієнт підсилення по напрузі та по струму. Зробити висновки.
3.Зібрати, з використанням прикладної програми Electronics workbench, принципову електричну схему складеного емітерного повторювача (схему Дарлінгтона), наведеного на мал. 5 в та на мал. 8.

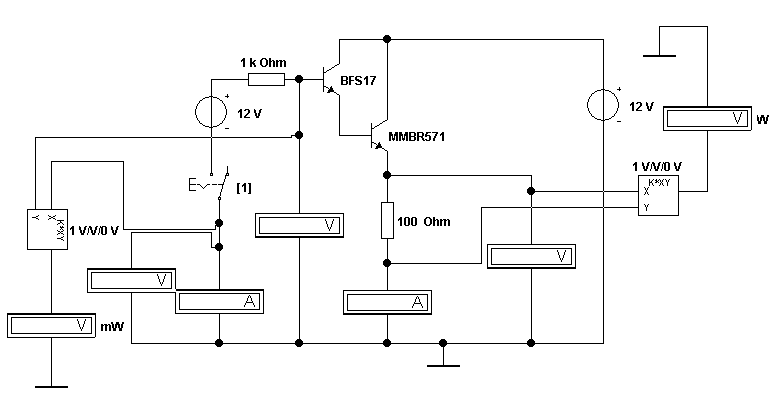

Мал. 8 Принципова електрична схема Дарлінгтона, побудована з використанням прикладної програми Electronics workbench.
Звіт повинен включати
1. Назва та мета роботи.
2. Таблиці спостережень.
3. Принципові електричні схеми підсилювачів.
4.Зробити висновки.
Лабораторна робота № 8 вивчення елементів порівняння
Мета роботи - дослідження роботи елементів порівняння
Необхідні прилади:
Комп’ютер 1шт.
Прикладна програма Electronics Workbench.
Загальні відомості:
В якості аналогових та цифрових елементів порівняння використовують обчислювальні пристрої автоматики. В ряді випадків дві величини представляють у вигляді n-розрядних двійкових чисел, що фіксуються в регістрах. Вони порівнюються за допомогою спеціальних схем порозрядно. Умовою рівнозначності чисел А та В (А=В) є рівнозначність всіх однойменних розрядів, а умовою їх нерівнозначності (А>В або А<В) – нерівнозначність хоча б в одному розряді.
Для встановлення співвідношення чисел А та В в загальному випадку повинна бути складена логічна схема з трьома вихідними функціями: F1, F2 та F3, які відповідають випадкам А>В, А<В та А=В. При порівнянні двох однорозрядних чисел ці функції мають вигляд:
F1=AB; F2=AB; F3=AB+A B.
Значення вихідних функцій приведені в таблиці.
Таблиця вихідних функцій F1,F2,F3 Таблиця № 1
A |
B |
F1 |
F2 |
F3 |
A>B |
A<B |
A=B |
||
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
Схема порівняння двох однорозрядних чисел приведена на мал. 1 При необхідності порівняння багаторозрядних чисел схеми будуються таким чином, щоб дія схем порівняння кожного розряду визначалася співвідношенням величин Аі та Ві, які записані в цих розрядах регістрів А та В, а також результатом порівняння величин Аі+1 та Ві+1 старшого розряду. Виходи схем порівняння кожного розряду, при цьому, діють на логічний елемент АБО з числом входів, що дорівнюють числу розрядів. Порівняння в кожному розряді можливе, якщо всі однойменні більш старші розряди рівнозначні, тобто на виході F3 схем порівняння цих розрядів з’ являється сигнал – логічна одиниця.

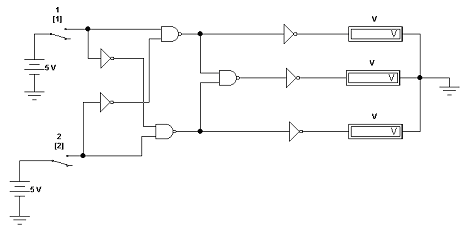

Мал. 1 Схема порівняння двох однорозрядних чисел.
Порядок виконання роботи.
1. Зібрати, використовуючи прикладну програму Electronics Workbench, схему порівняння двох однорозрядних чисел, приведену на мал. 1
2. Дослідити роботу однорозрядних чисел, змінюючи їх розрядність, і, як наслідок зробити висновки.
