Данные о строительных площадках

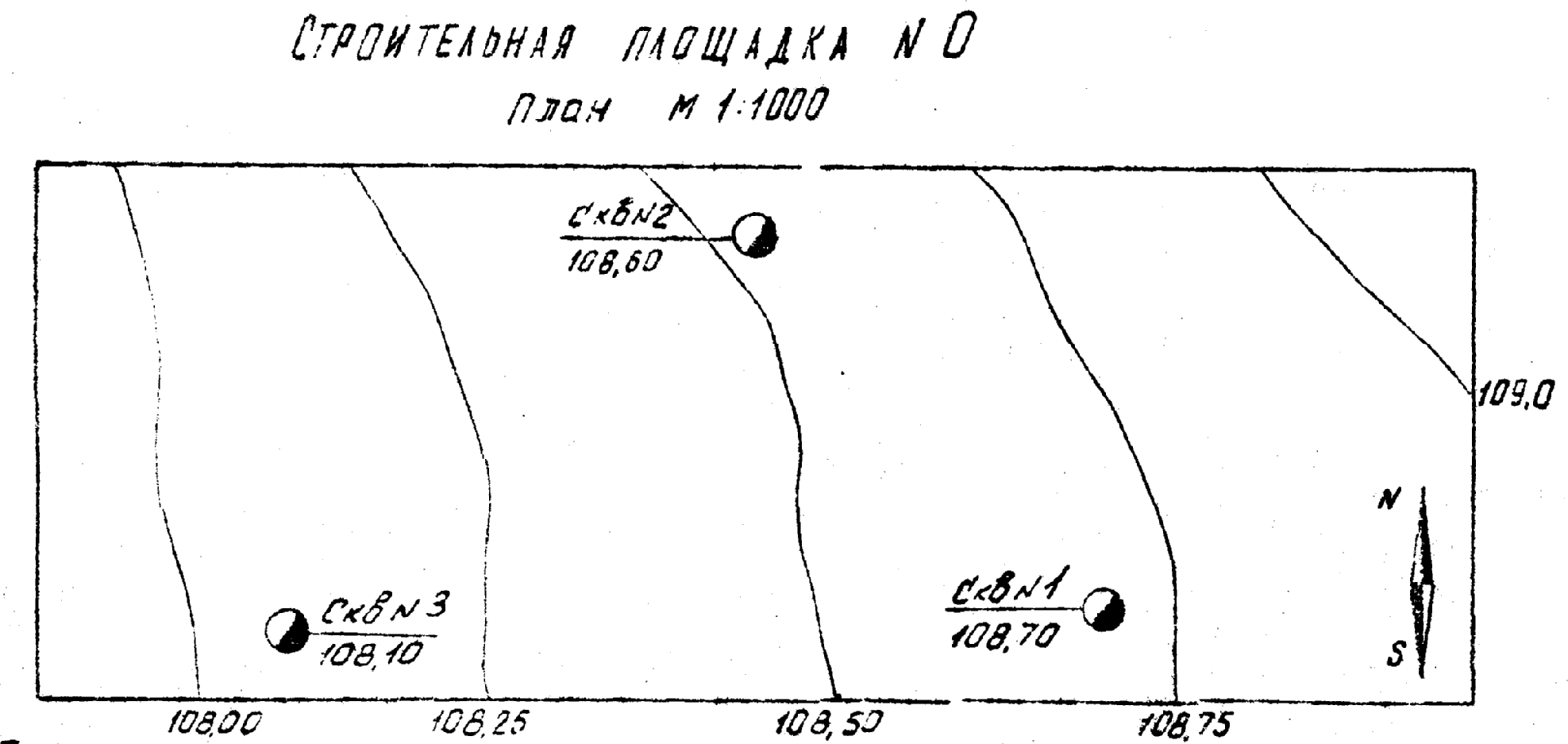

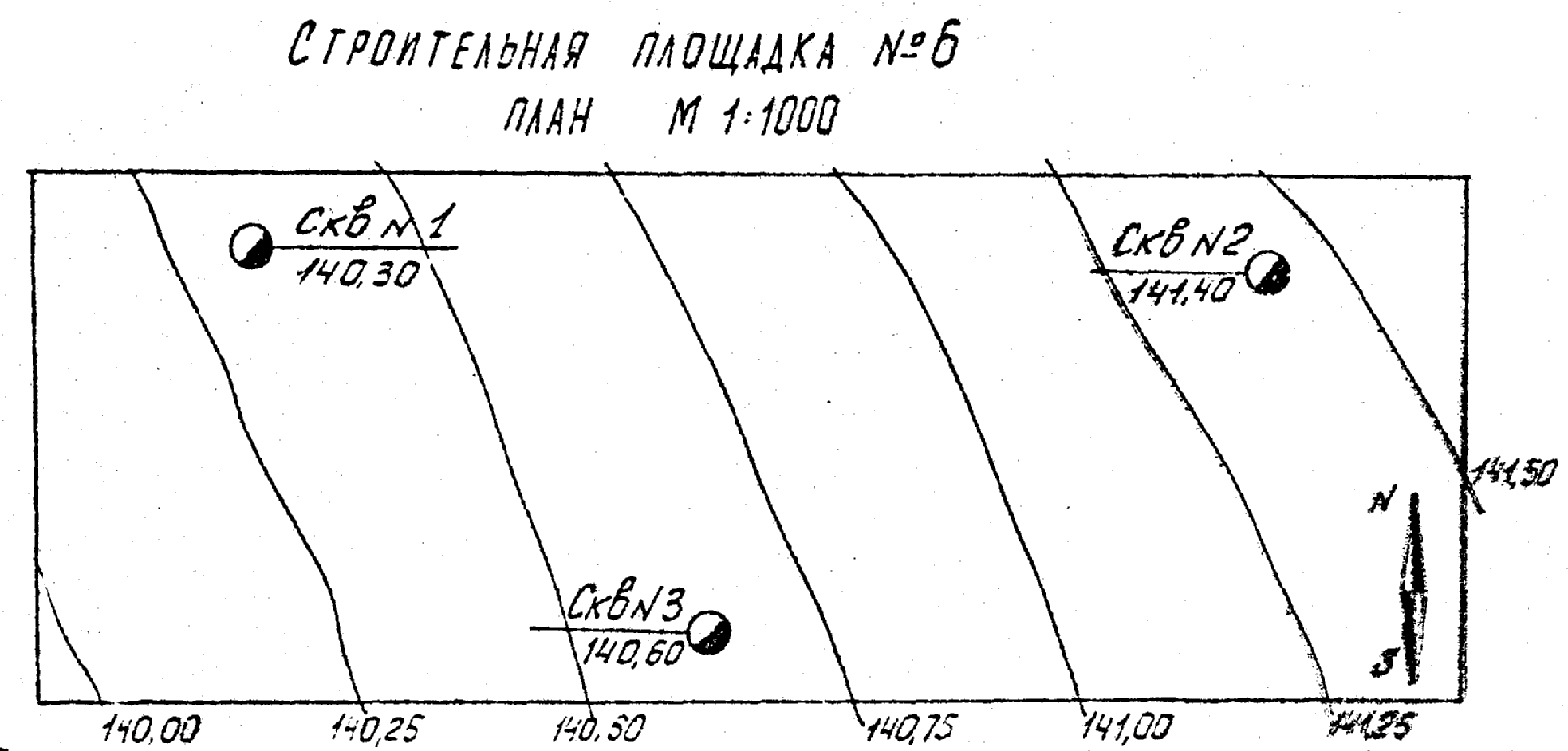

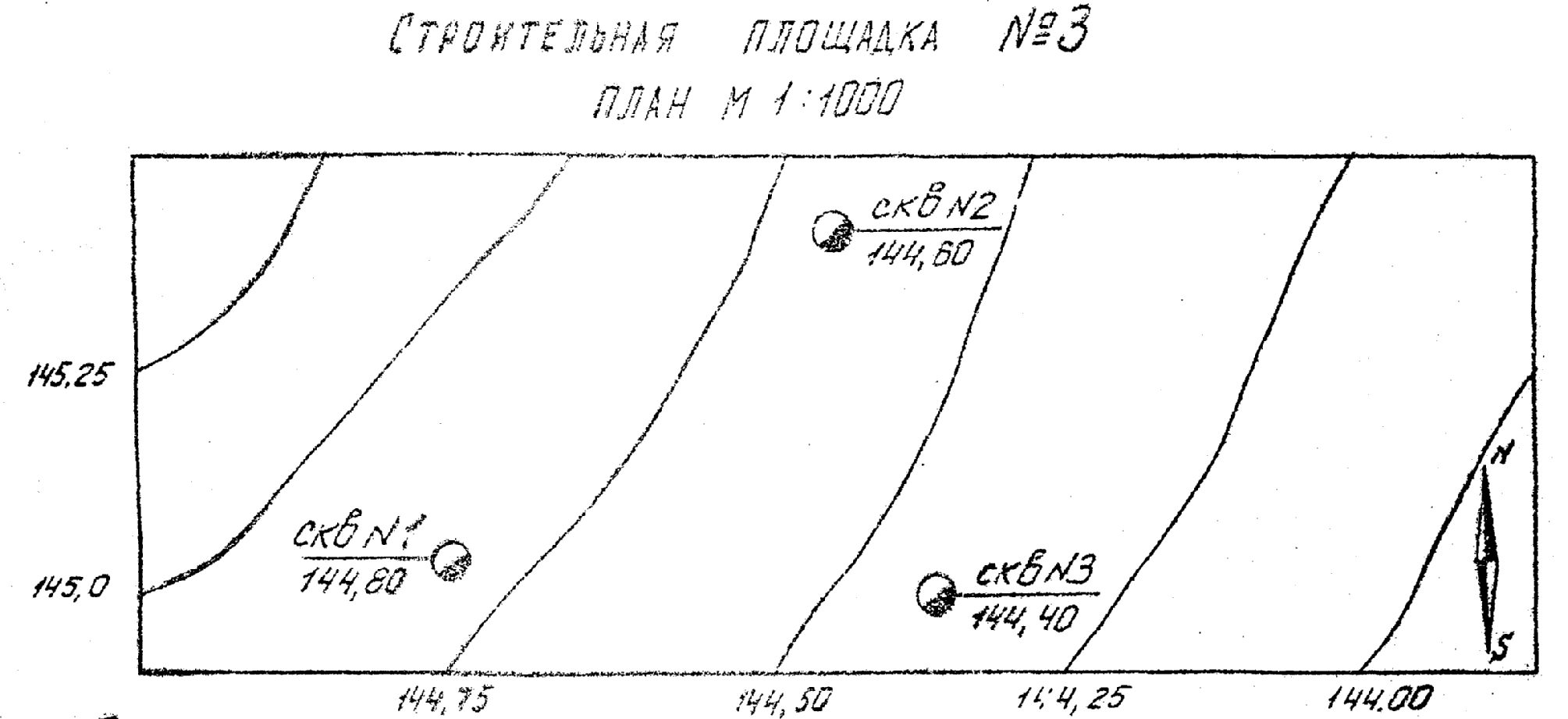

1. План строительной площадки в горизонталях с расположением трех буровых скважин.

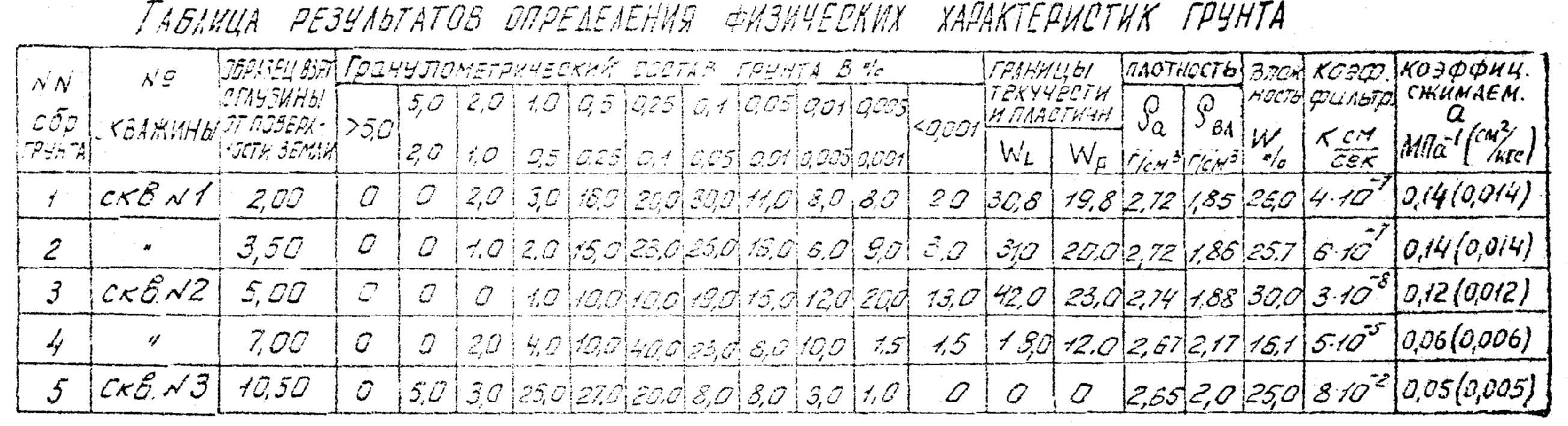

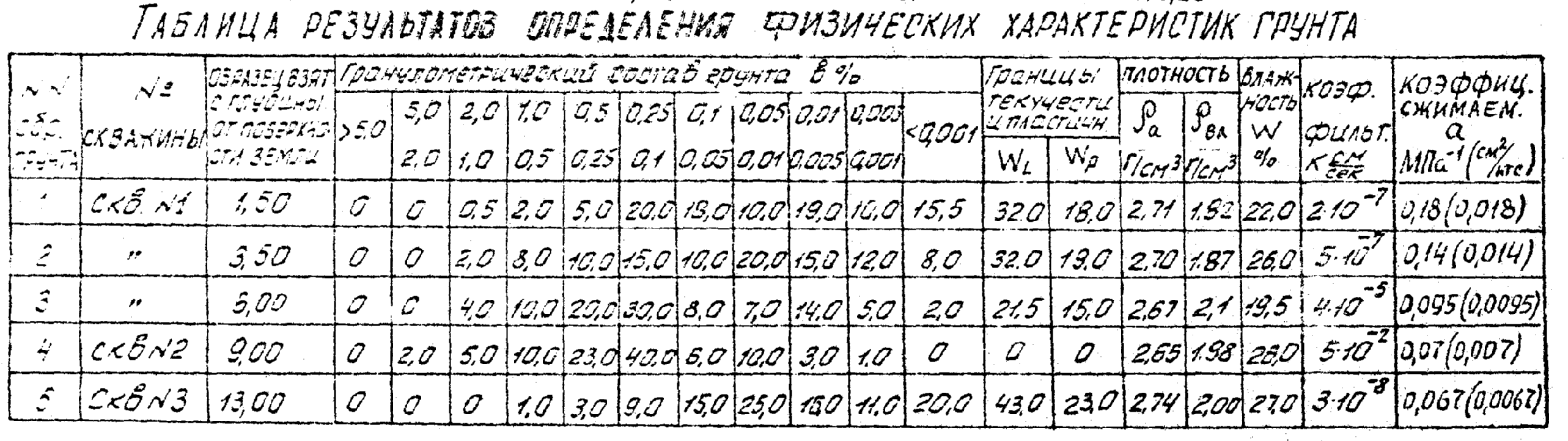

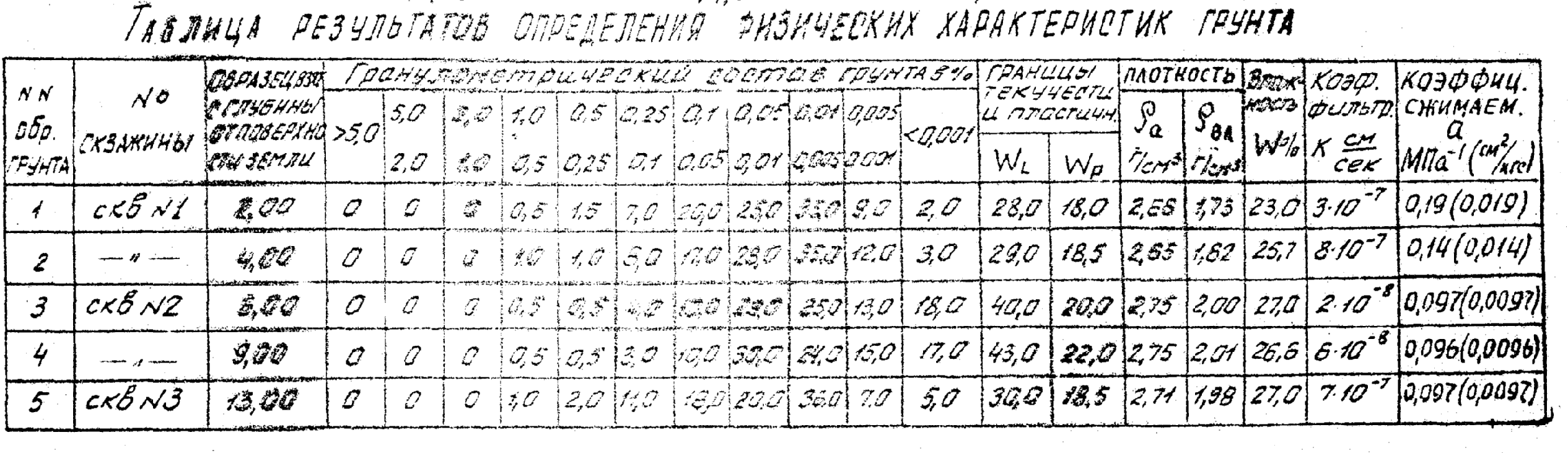

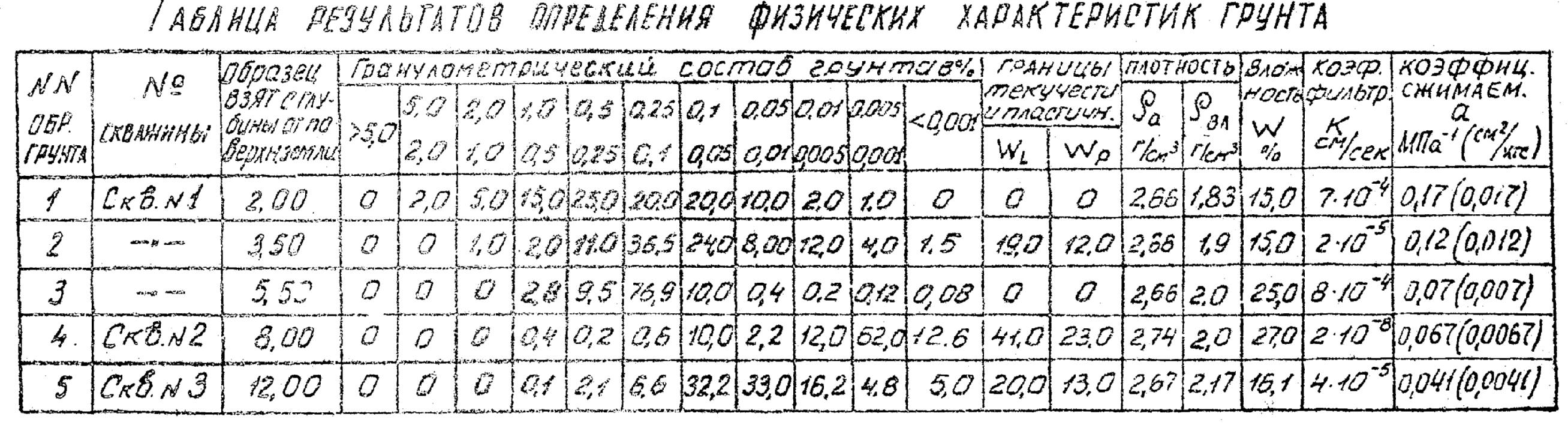

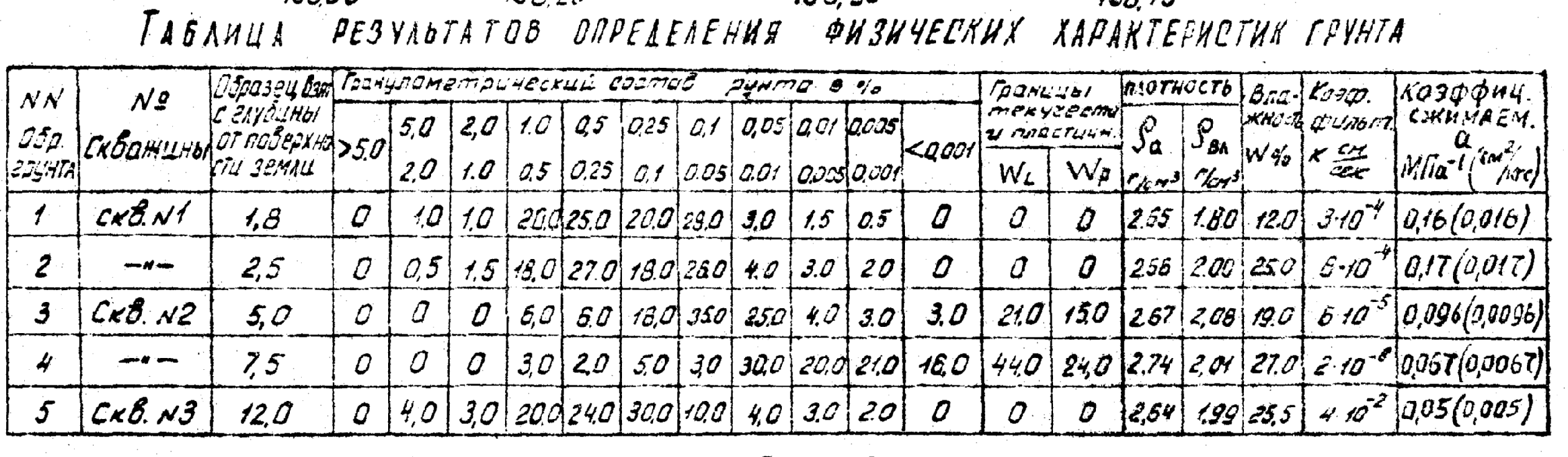

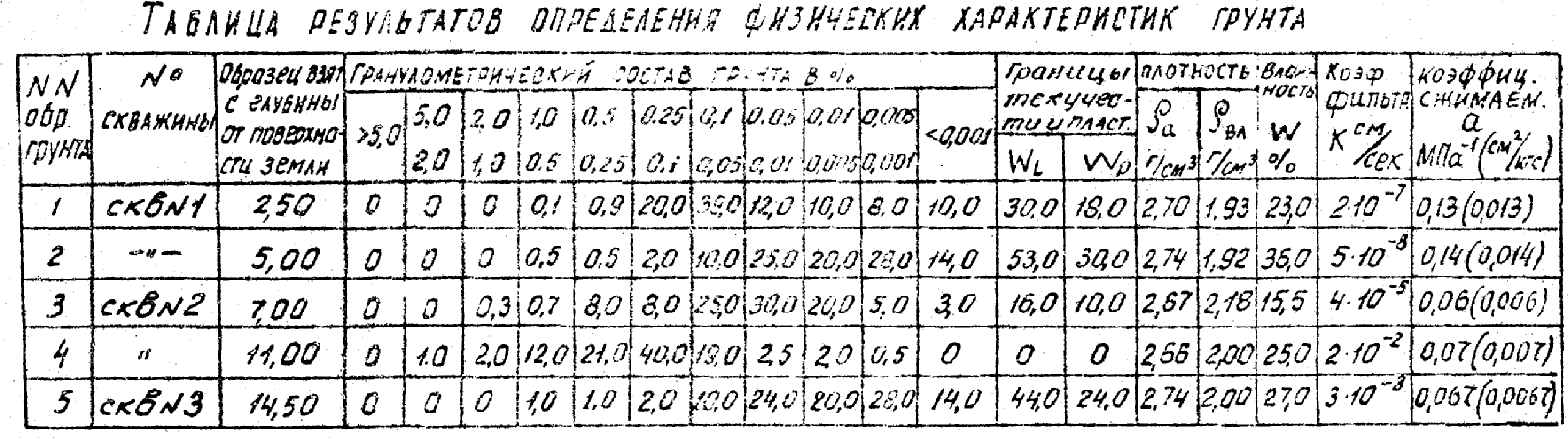

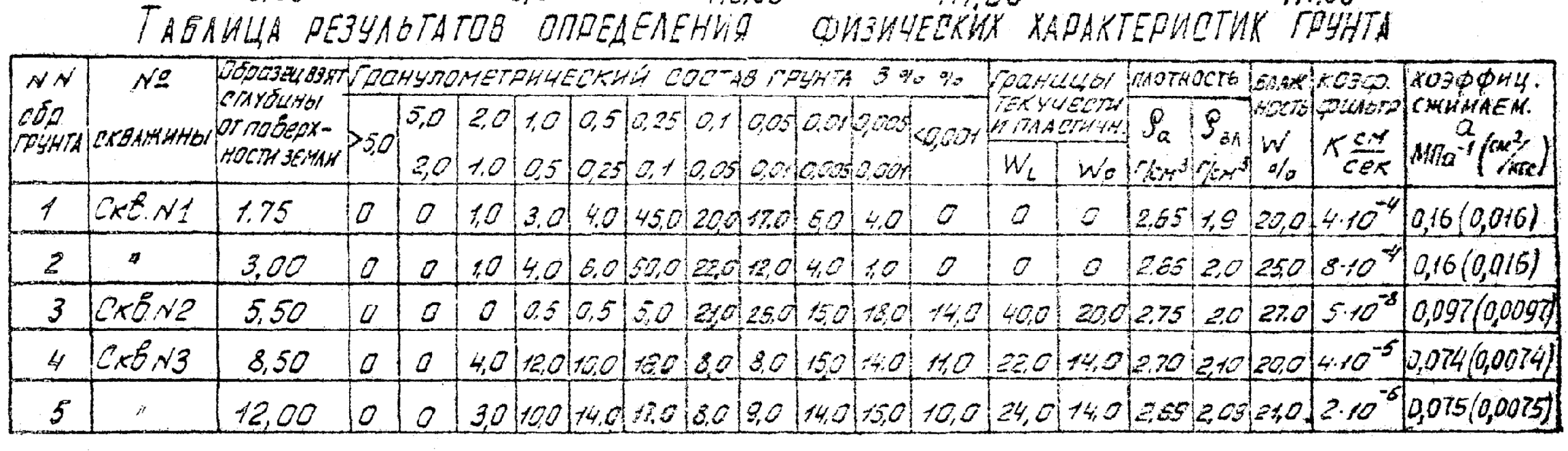

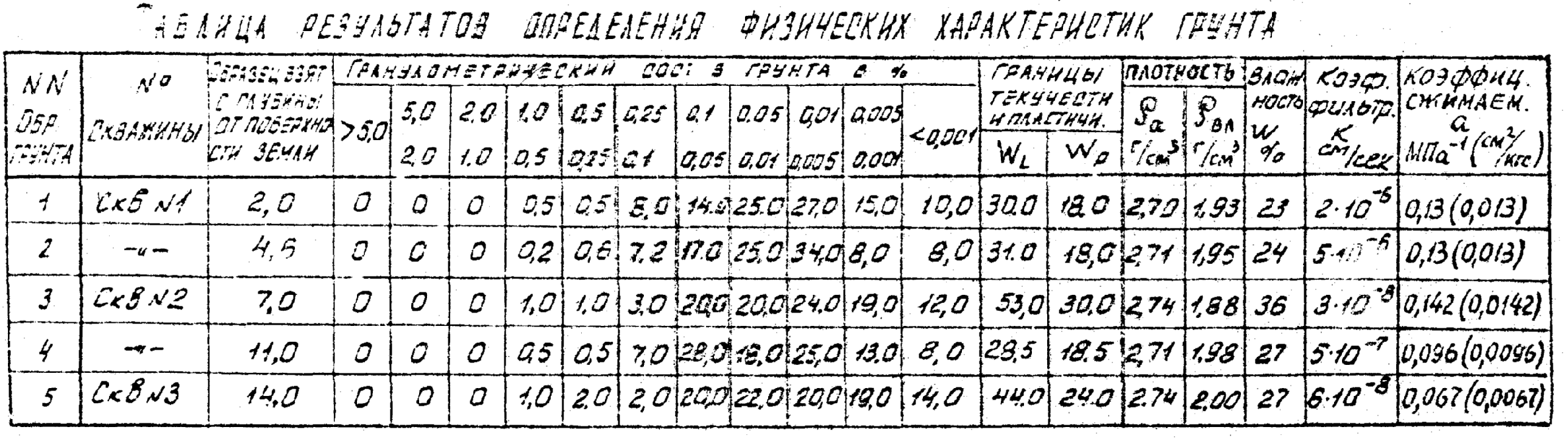

2. Результаты определения физико-механических характеристик грунтов.

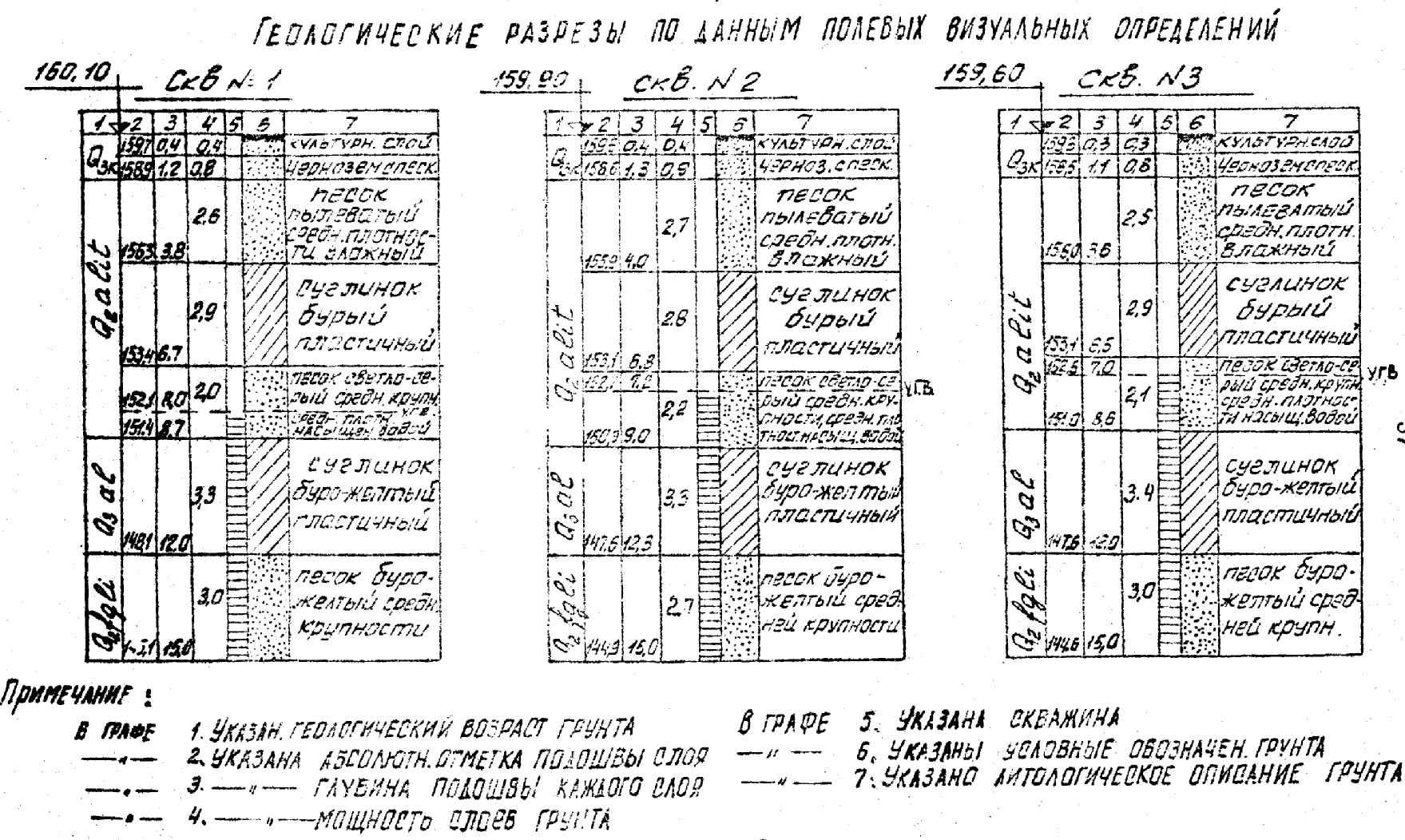

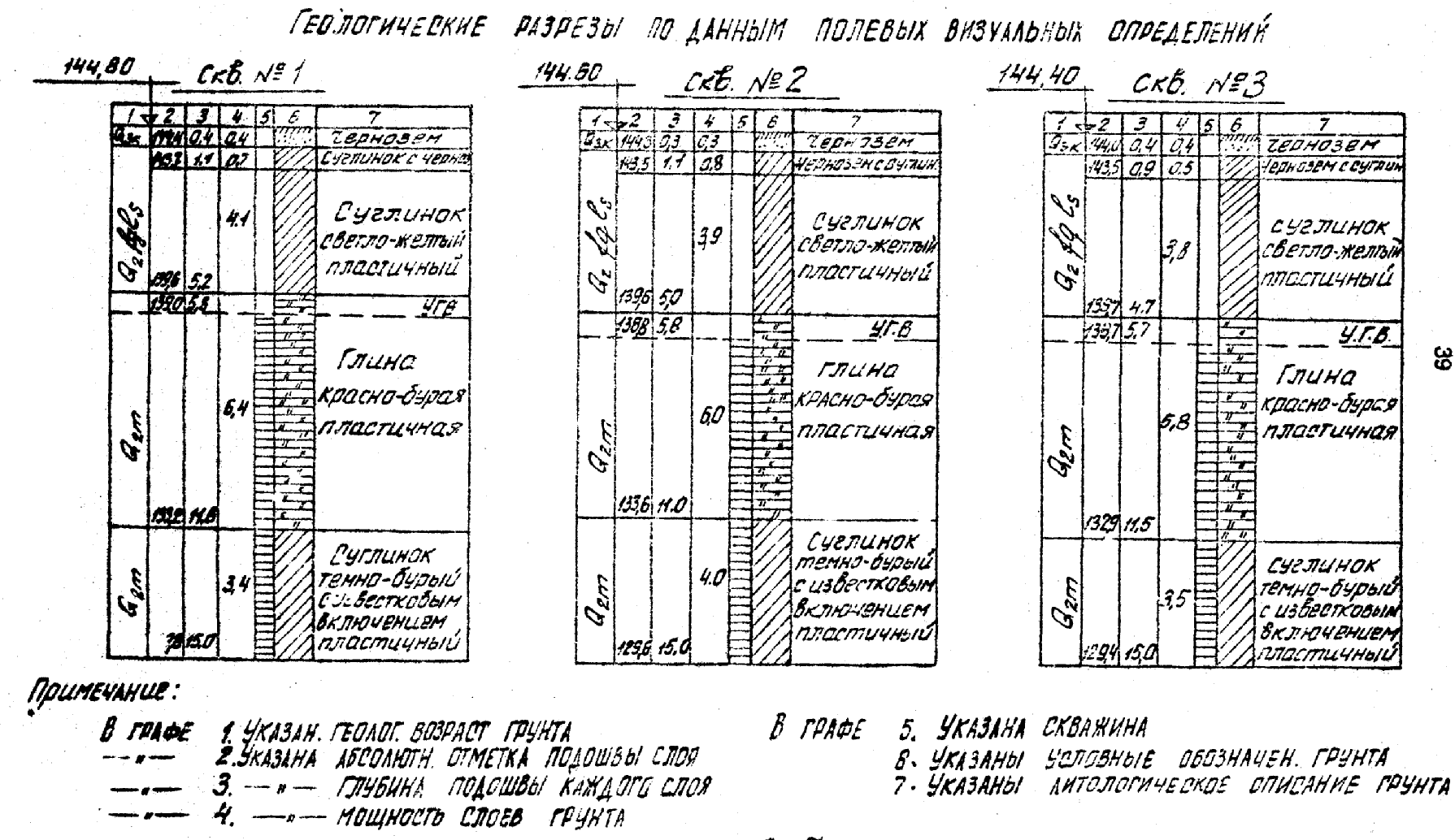

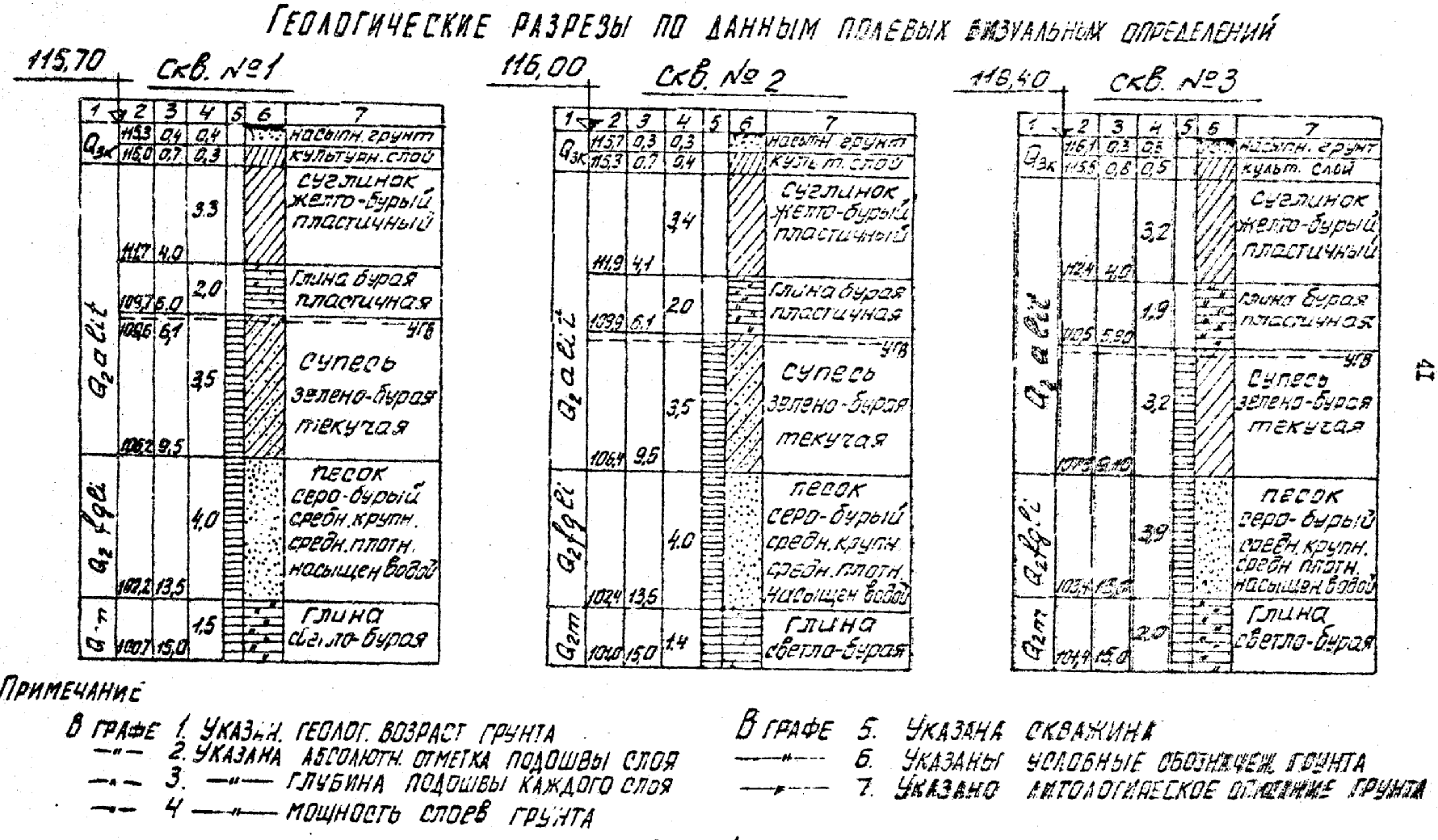

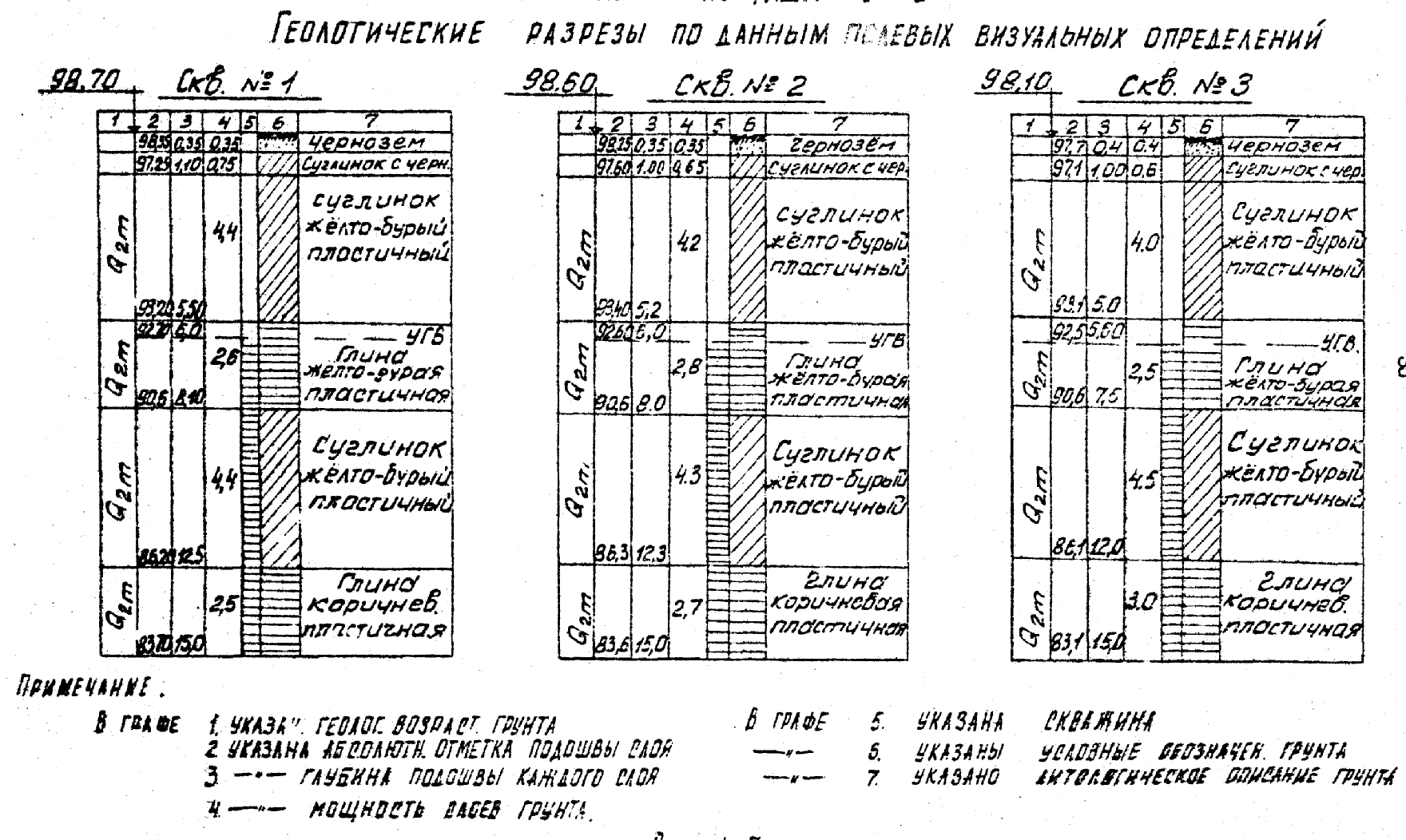

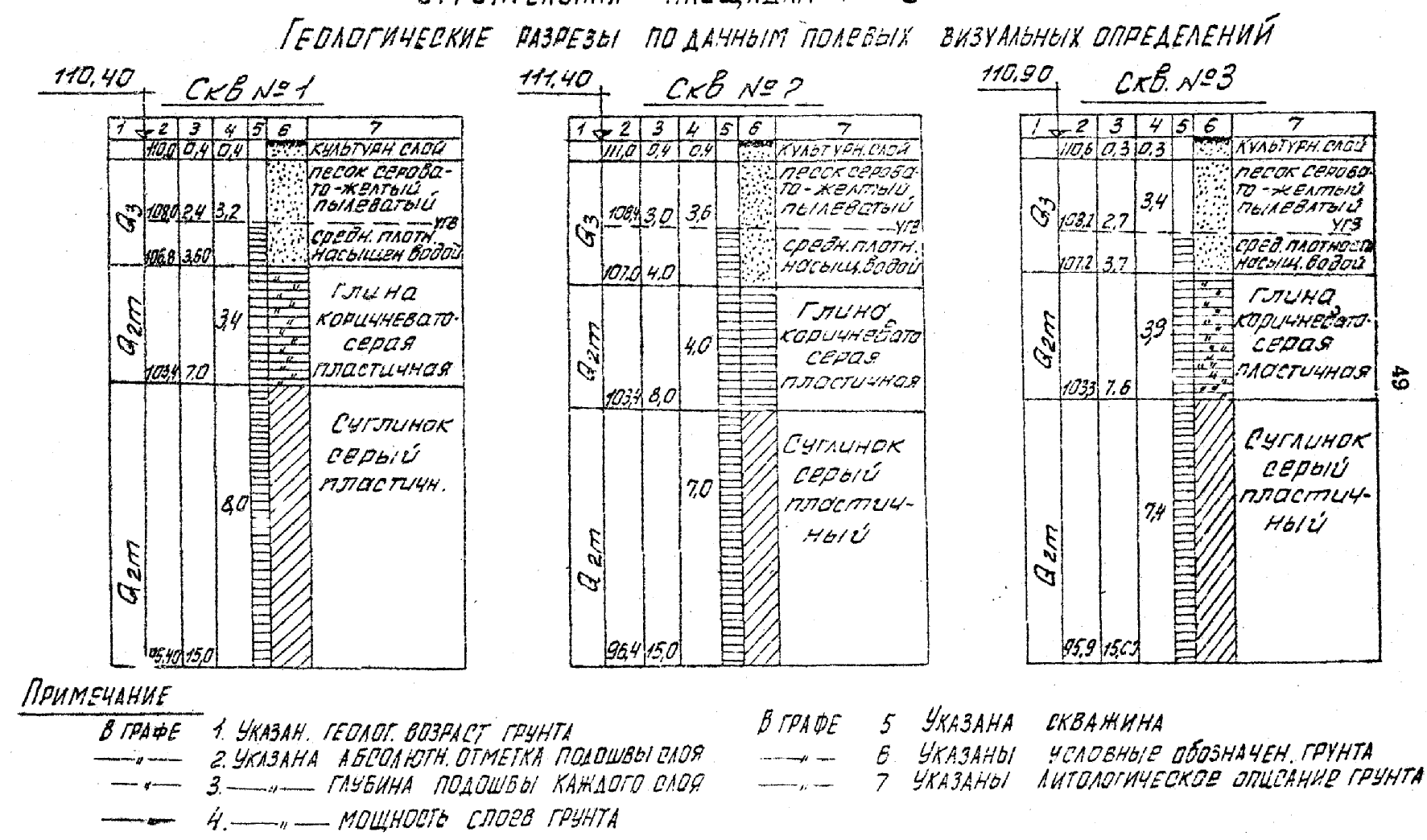

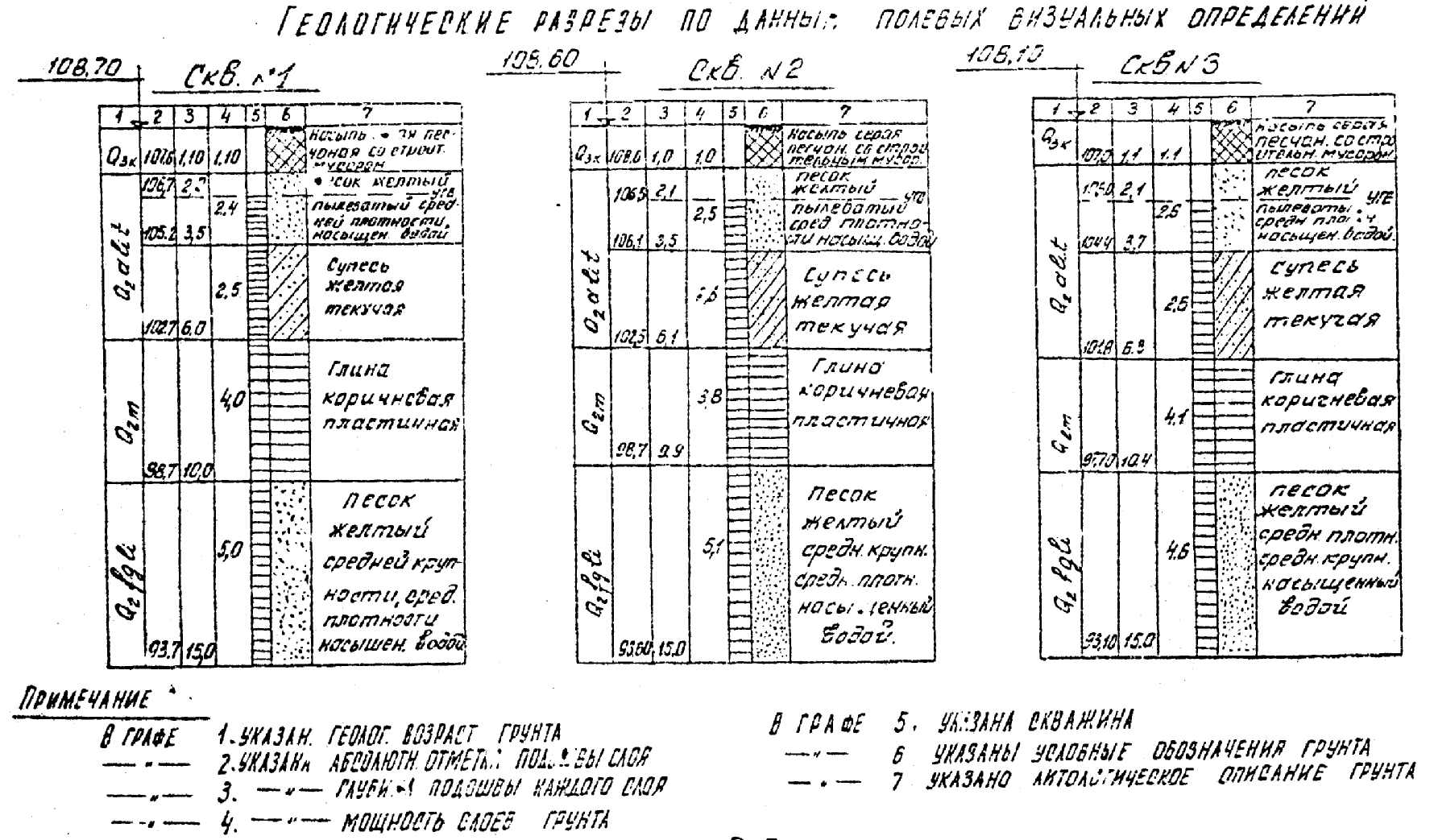

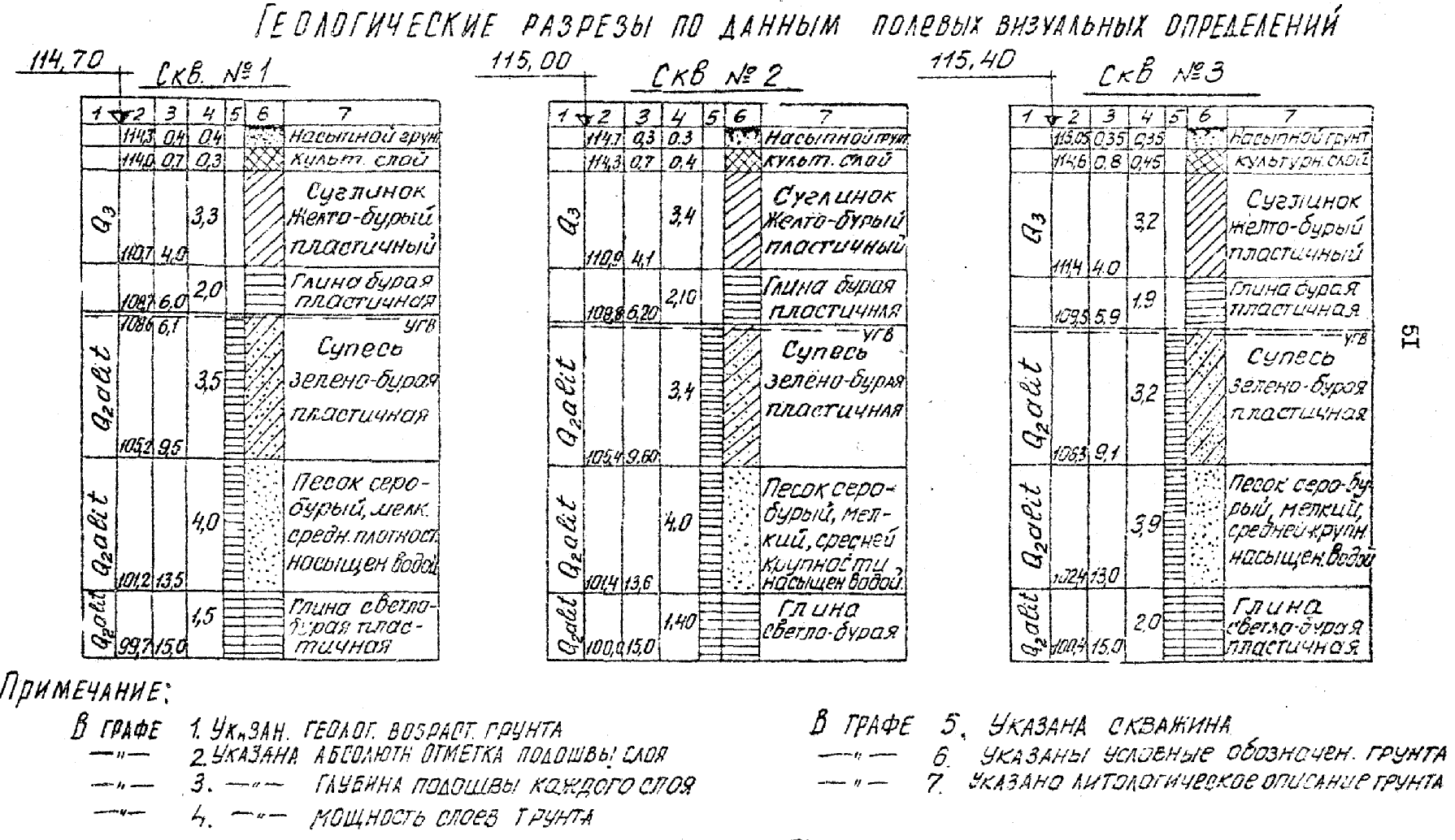

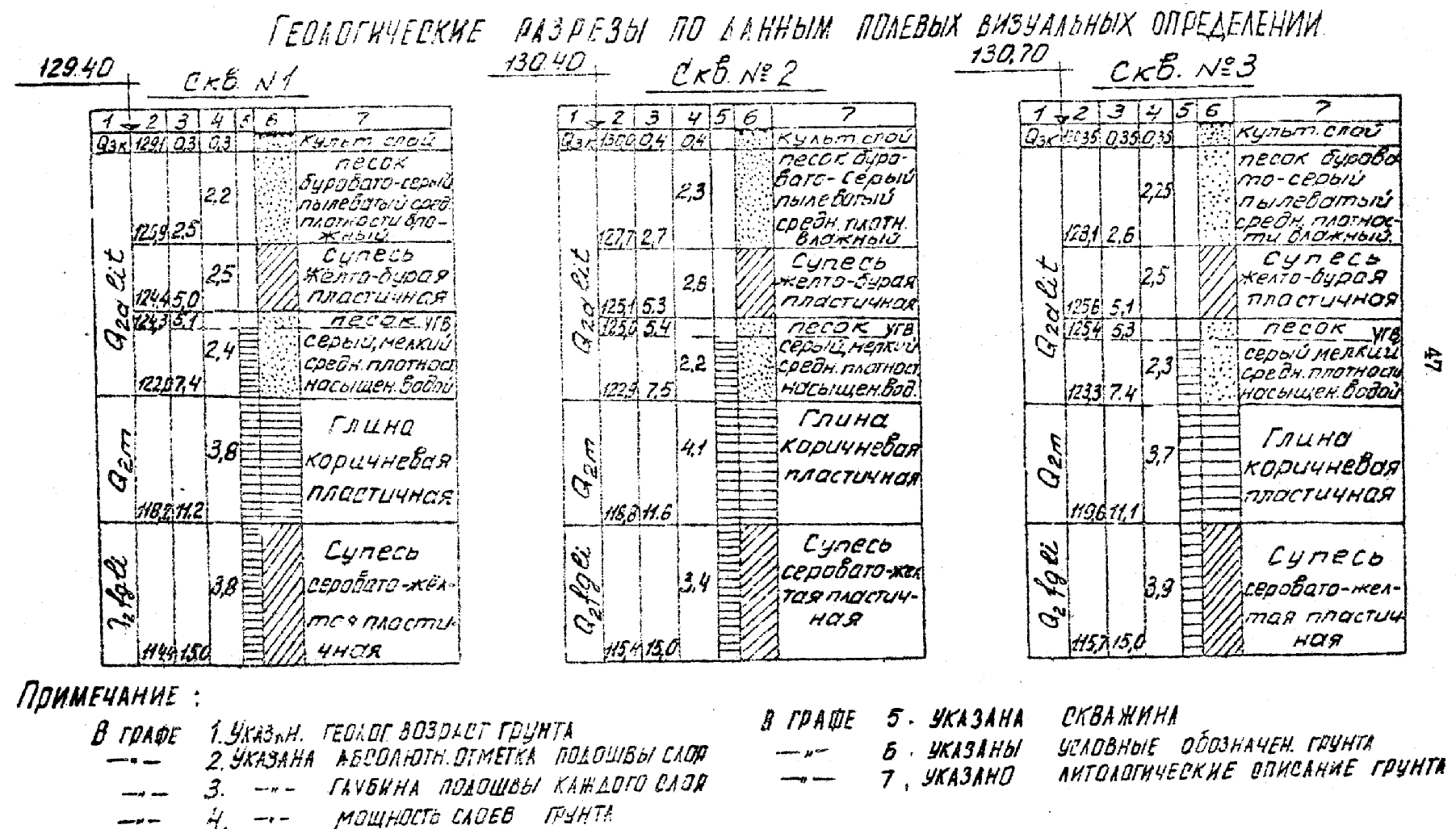

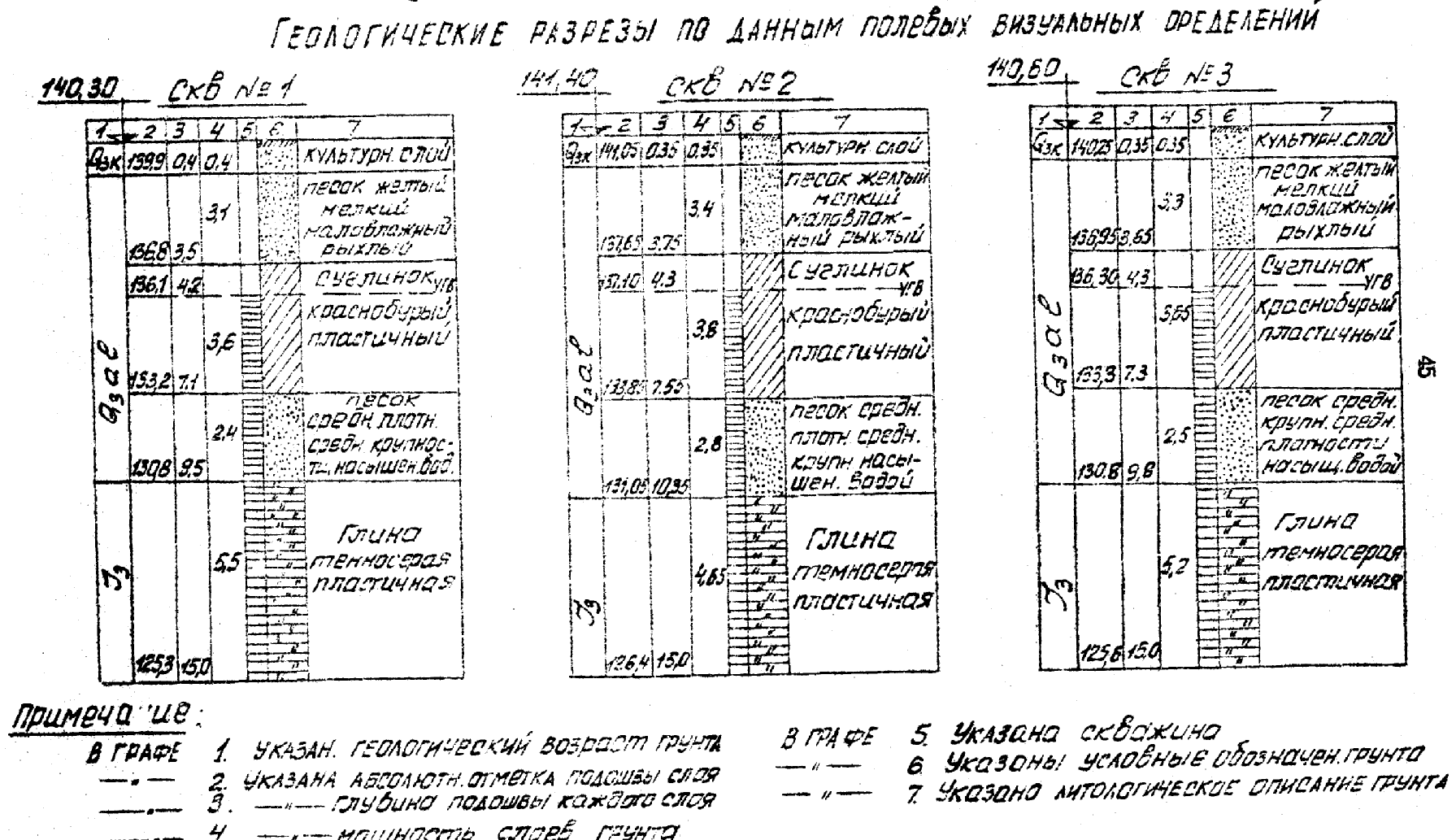

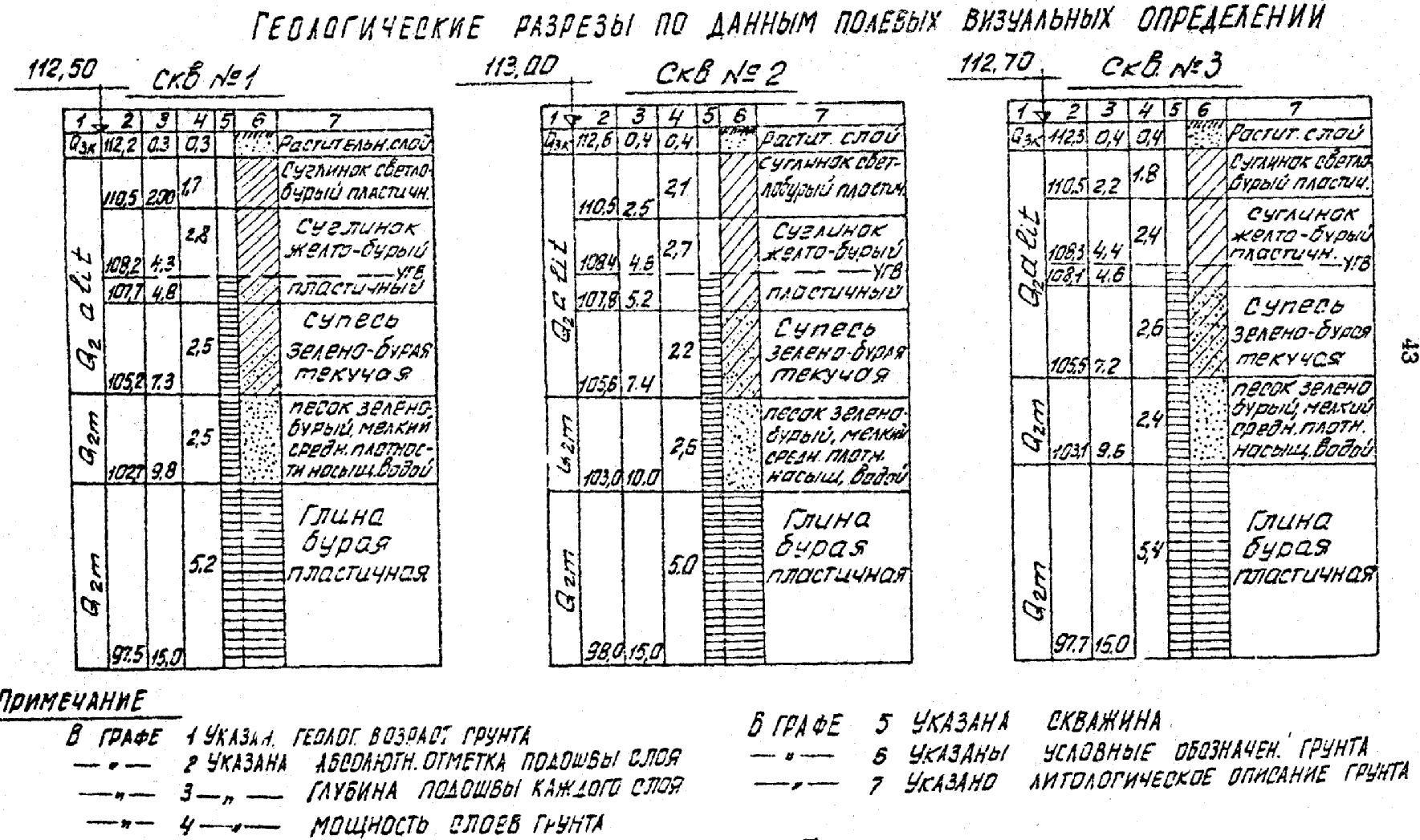

3. Геологические разрезы буровых скважин по данным полевых визуальных определений.
Строительная площадка №0
Строительная площадка №1

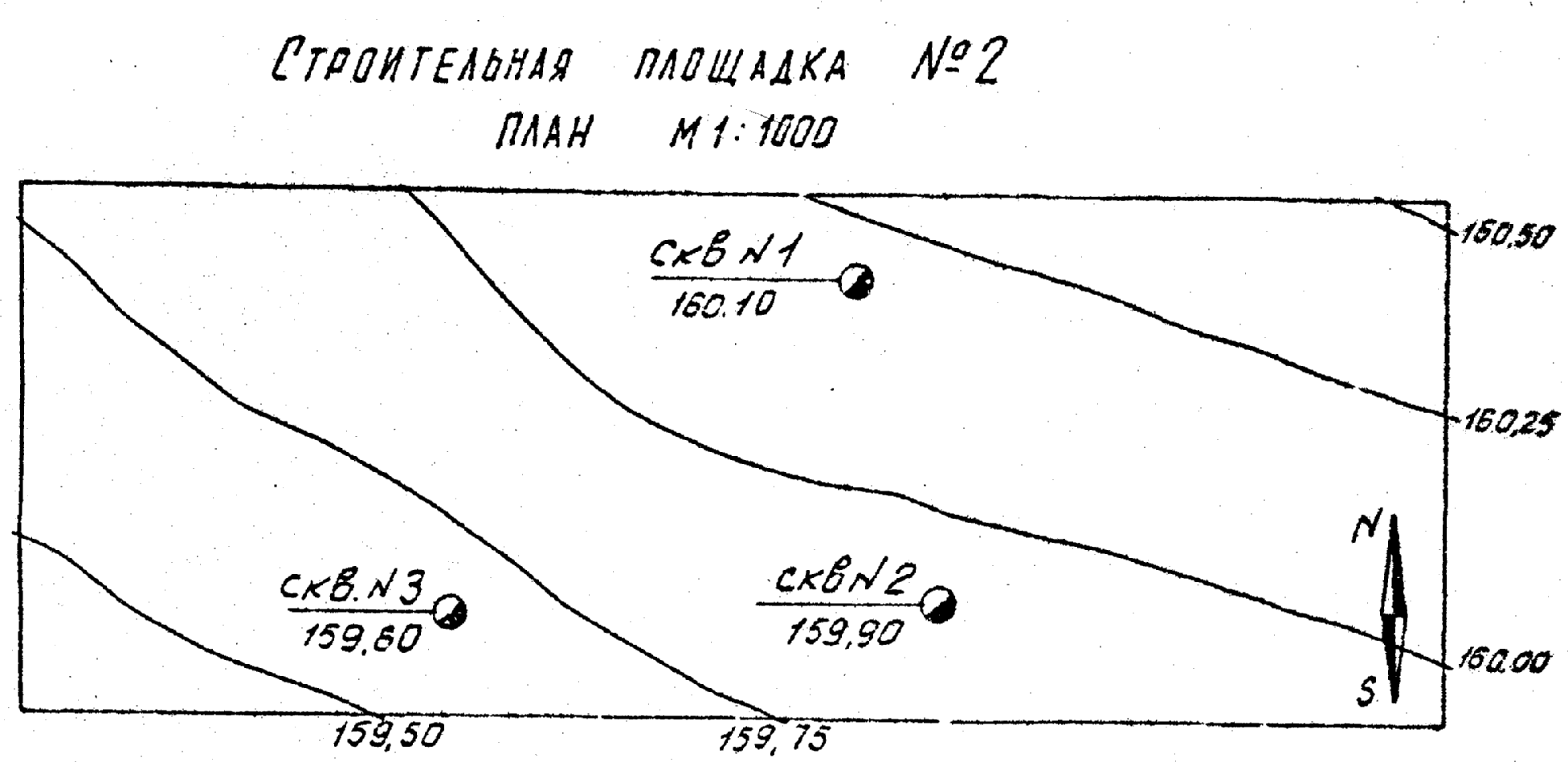

Строительная площадка №2
Строительная площадка №3

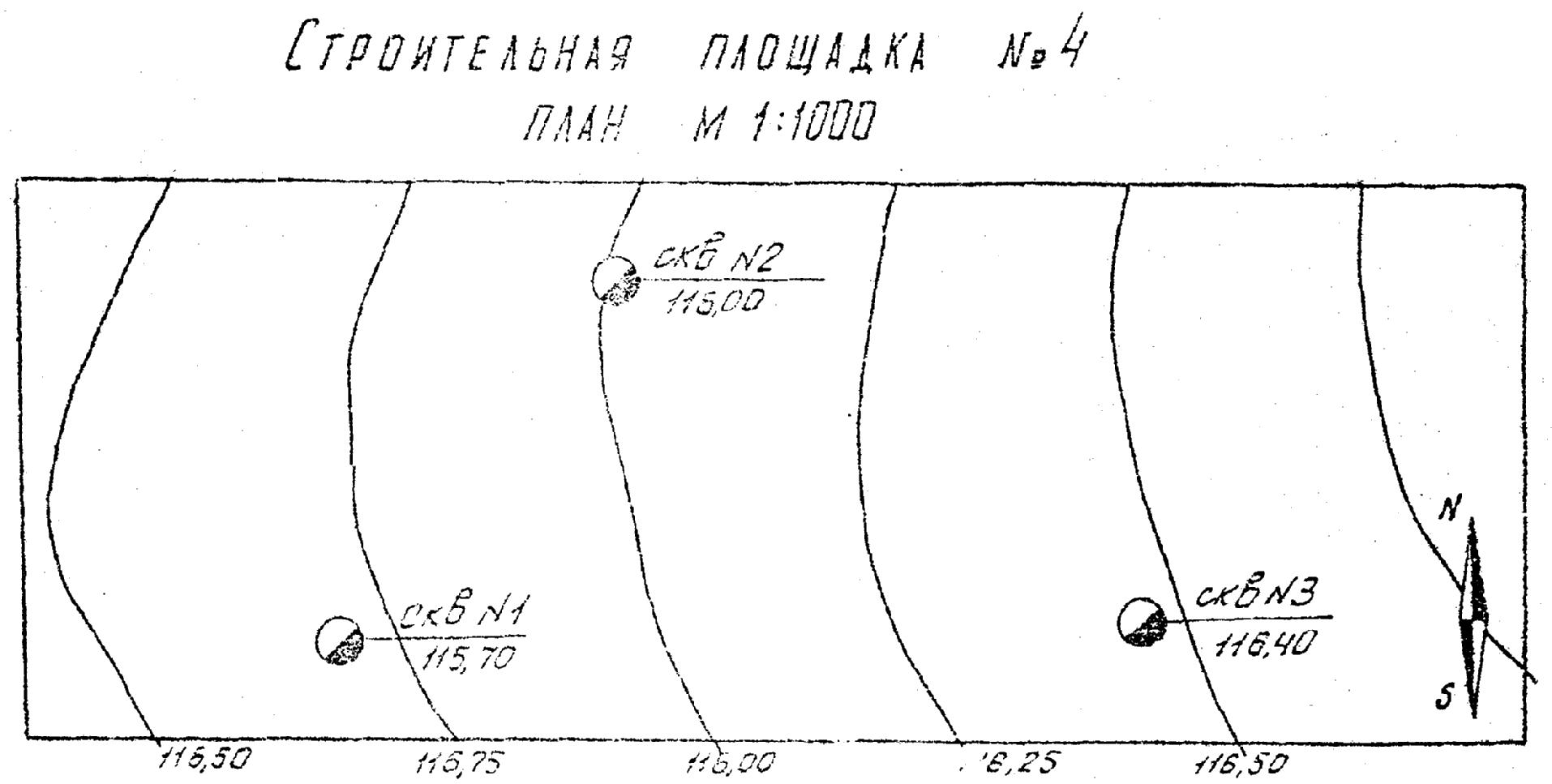

Строительная площадка №4

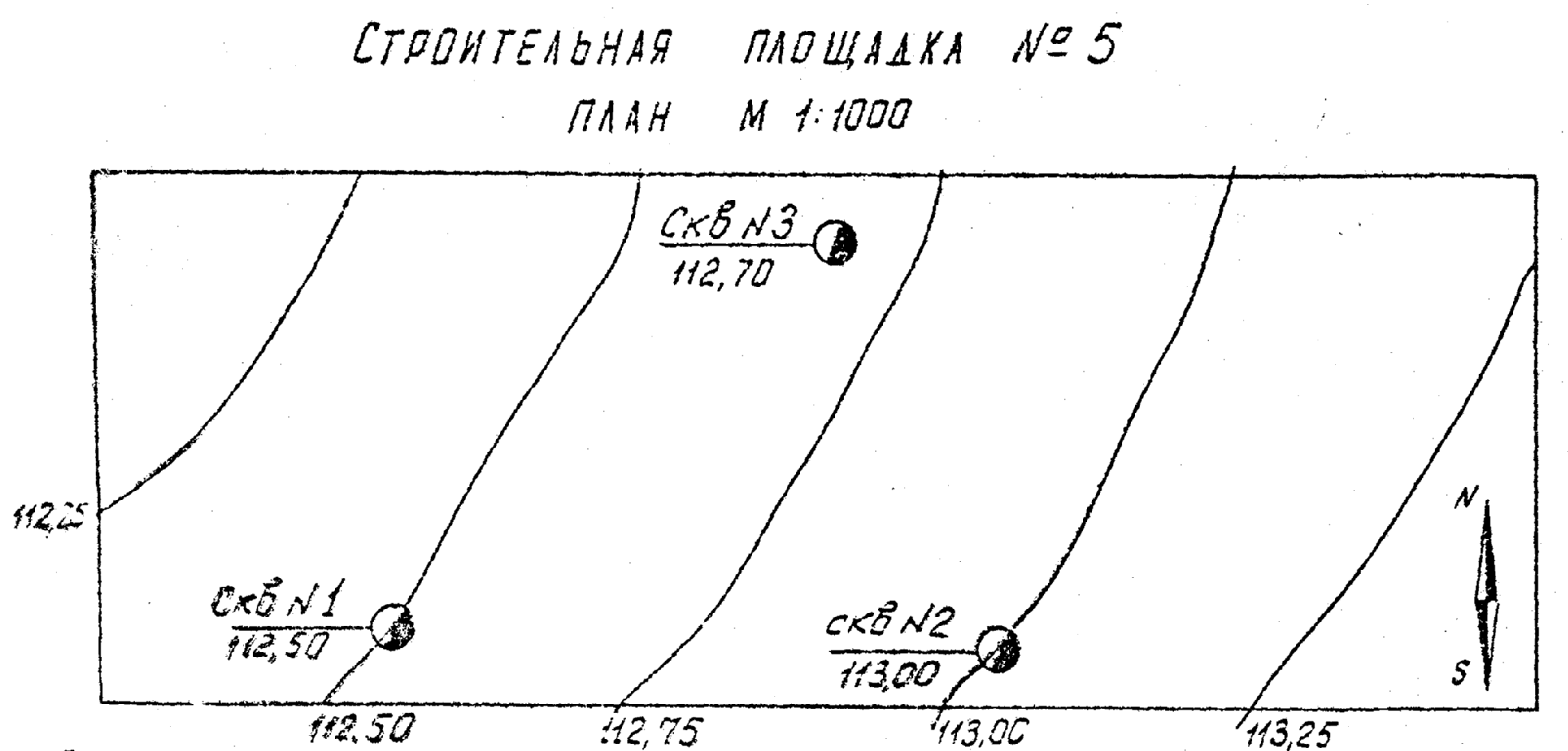

Строительная площадка №5
Строительная площадка №6

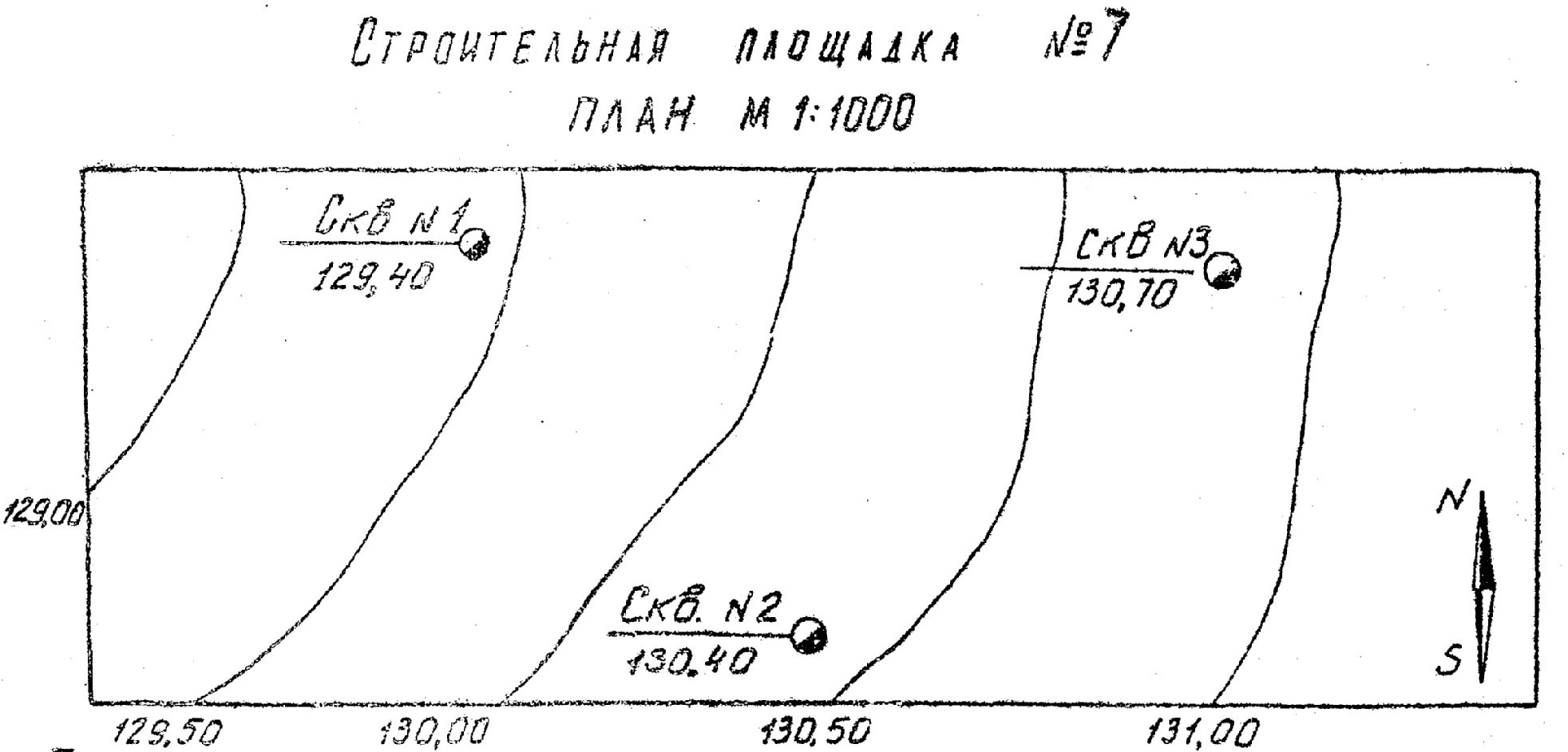

Строительная площадка №7

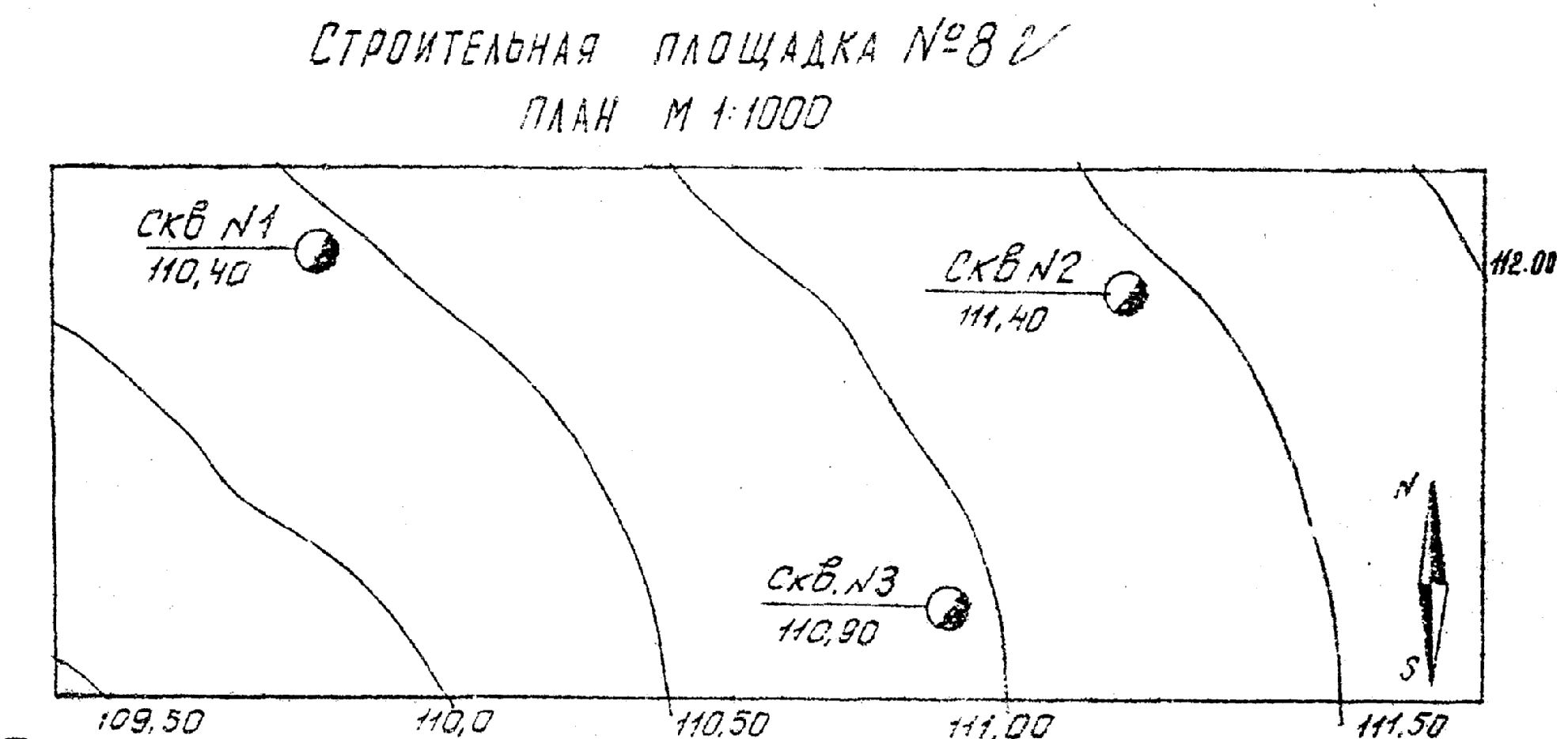

Строительная площадка №8

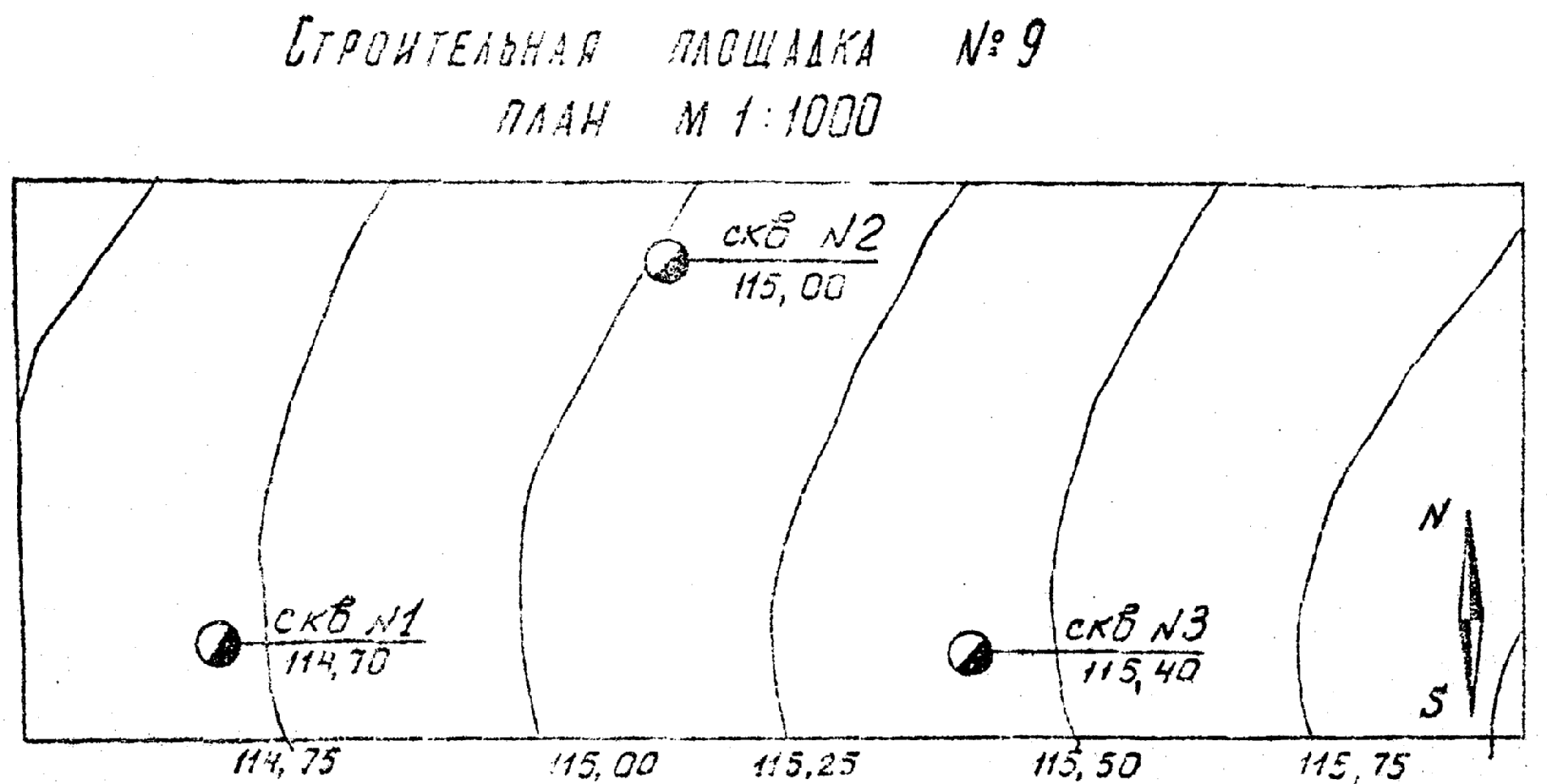

Строительная площадка №9

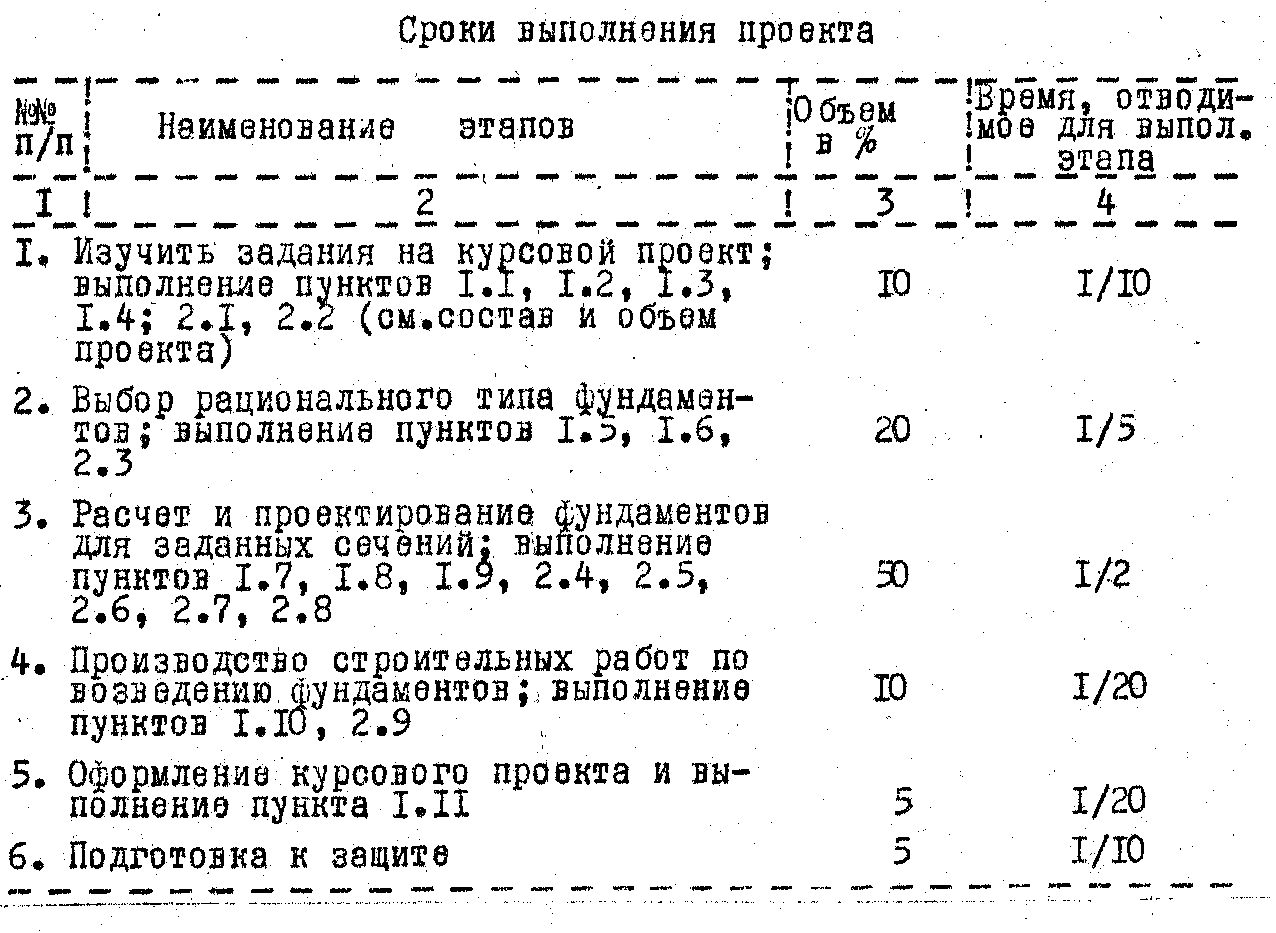

4 . Состав и объем проекта
Курсовой проект должен содержать подробную расчетно-пояснительную записку со схемами и рисунками и чертежи, размещенные на одном листе формата А1:
1. В расчетно-пояснительной записке следует осветить следующие вопросы:
1.1. Данные о назначении сооружения, исходные данные для проектирования, привязка сооружений – горизонтальная на плане участка и вертикальная – на геологическом разрезе и т.д.
1.2. Описание несущих конструкций и действующих нагрузок, оценка жесткости сооружения и предельные величины деформаций основания.
1.3. Результаты обработки данных лабораторного исследования физических характеристик грунтов (вычисление по формулам недостающих характеристик грунтов) и их наименования по ГОСТ 25100-95, а также принятые по СНиП 2.02.01-83* прочностные характеристики (II и сII).
1.4. Строительную оценку грунтов и определение условного расчетного сопротивления грунта основания R0 для всех грунтов.
1.5. Определение грузовых площадей и сбор нагрузок, действующих на фундаменты и основание.
1.6. Выбор отметки оснований и рационального типа фундаментов.
1.7. Полный расчет фундаментов для заданных сечений.
1.8. Расчет осадок фундаментов.
1.9. Разработку гидроизоляции.
1.10. Расчет свайных фундаментов или искусственных оснований (если они имеют место в проекте);
1.11. Особенности производства строительных работ.
1.12. Использованную литературу.
2. В графической части курсового проекта рекомендуется показать следующие чертежи.
2.1. План строительного участка в горизонталях с расположением на нем скважин, с привязкой проектируемого объекта и направления геологических разрезов (М 1:500 – 1:1000).
2.2. Исходные данные проектируемого объекта с принятыми конструктивными элементами, дающие представление о его габаритах и конструкции: план, разрез, фрагмент фасада (М 1:200).
2.3. Конструкции рассматриваемых материалов фундамента, совмещенные с геологическим разрезом (масштаб по вертикали 1:100 – 1:200; по горизонтали 1:200 – 1:500).
2.4. Разрезы фундаментов двух типов с нанесением геологической колонки, а также эпюр природных (бытовых) и дополнительных напряжений в основании; рекомендуемые масштабы в 1 см – 1 м и в 2 см – 0,1 МПа (1 кгс/см2).
2.5. План фундаментов с обозначением основных разбивочных осей.
2.6. Детали устройства фундаментов.
2.7. Расчетную схему одного из фундаментов для вычисления его осадки.
2.9. Графики стабилизации (затухания) осадки грунтов во времени; масштаб времени по горизонтальной оси можно принять из расчета, чтобы период полной стабилизации осадки изображался отрезком не более 10-12 см, полная осадка грунта по вертикали вниз – отрезком 6-8 см;
2.10. Размещение свай в плане, схему расчета осадки свайного фундамента, конструкции свай, ростверков при устройстве свайных фундаментов; устройство песчаной подушки и другие детали (М 1:10, 1:25, 1:50).
2.11. Схему производства строительных работ по устройству оснований и фундаментов с необходимыми деталями производственных процессов: план котлована и его разрез, конструкция крепления стен котлована, размещение основных производственных механизмов, схему водопонижения и т.п. (М 1:100, 1:200).
Курсовой проект выполняется студентами в соответствии с требованиями ЕСКД.
