Данные о сооружениях (зданиях)
Сооружение №1 (рис. 1)
Здание химической лаборатории
Здание химической лаборатории запроектировано из сборного железобетонного каркаса.
Железобетонные сборные колонны каркаса вдоль буквенных осей имеют шаг 6 м, сечение 80×60 см. Вдоль осей «1» и «7» – шаг 4 м, сечение 40×40 см.
В шестиэтажной части здания наружные стены предусмотрены из навесных утепленных железобетонных панелей толщиной 30 см, объемный вес панелей составляет 10 кН/м3 (1000 кгс/м3). Самонесущие стены в восьми- и трехэтажной частях здания – из бетонных блоков с объемным весом 18 кН/м3 (1800 кгс/м3), толщина блоков 40 см.
Покрытие и междуэтажные перекрытия выполняются из многопустотных железобетонных плит толщиной 22 см. Вес плит 3 кН/м2 (300 кгс/м2) . Нормативное значение нагрузки на перекрытия и лестницы – 3 кПа (300 кгс/м2).
В осях «В–Г» по всей длине здания предусмотрен технический подвал высотой 3 м.
Кровля плоская.
Конструкция кровли, тип утеплителя покрытия, а также полы, перегородки и лестницы выбираются студентом.
Относительная отметка чистого пола первого этажа 0,000 на 0,4 м выше планировочной отметки.
Место строительства – г. Волгодонск.

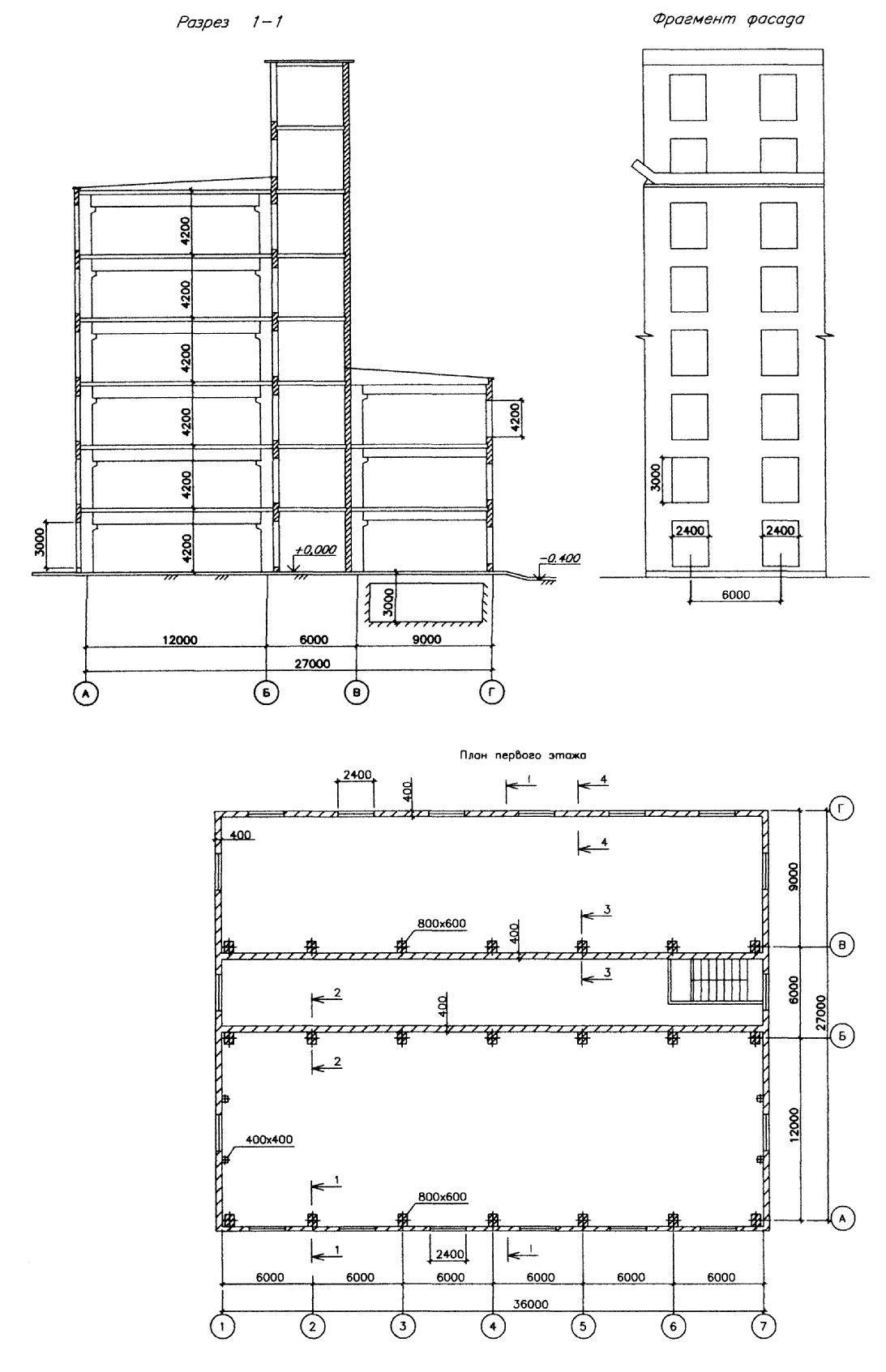

Рис. 1. Здание химической лаборатории
Сооружение №2 (рис. 2)
Крупноблочная 5-этажная школа на 880 учащихся
Здание 5-ти этажное школы запроектировано с несущими наружными и внутренними стенами.
Наружные стены выполняются из бетонных блоков объемным весом 24 кН/м3 (2400 кгс/м3) и толщиной 55 см. Внутренние стены из бетонных блоков толщиной 39 см. Высота этажа 3,9 м.
Покрытие и междуэтажные перекрытия выполняются из многопустотных железобетонных плит толщиной 22 см. Вес плит 3 кН/м3 (300 кгс/м2).
Плиты опираются на наружные и внутренние стены, а в средней части здания – на железобетонные ригели сечением 60×16 см, опирающиеся, в свою очередь, на железобетонные колонны 40×30 см. Объемный вес ригелей и колонн 25 кН/м3 (2500 кгс/м3). Нормативное значение нагрузки на перекрытия и лестницы – 3 кПа.
Кровля плоская с внутренним водостоком. Чердак в осях «А-Б» полупроходной высотой 1,6 м.
Парапет кирпичный объемным весом 18 кН/м3 (1800 кгс/м3) и толщиной 38 см.
Технический подвал находится между осями «Б-Г» и «2-8» высотой 2,1 м.
Место строительства – г.Волгодонск.

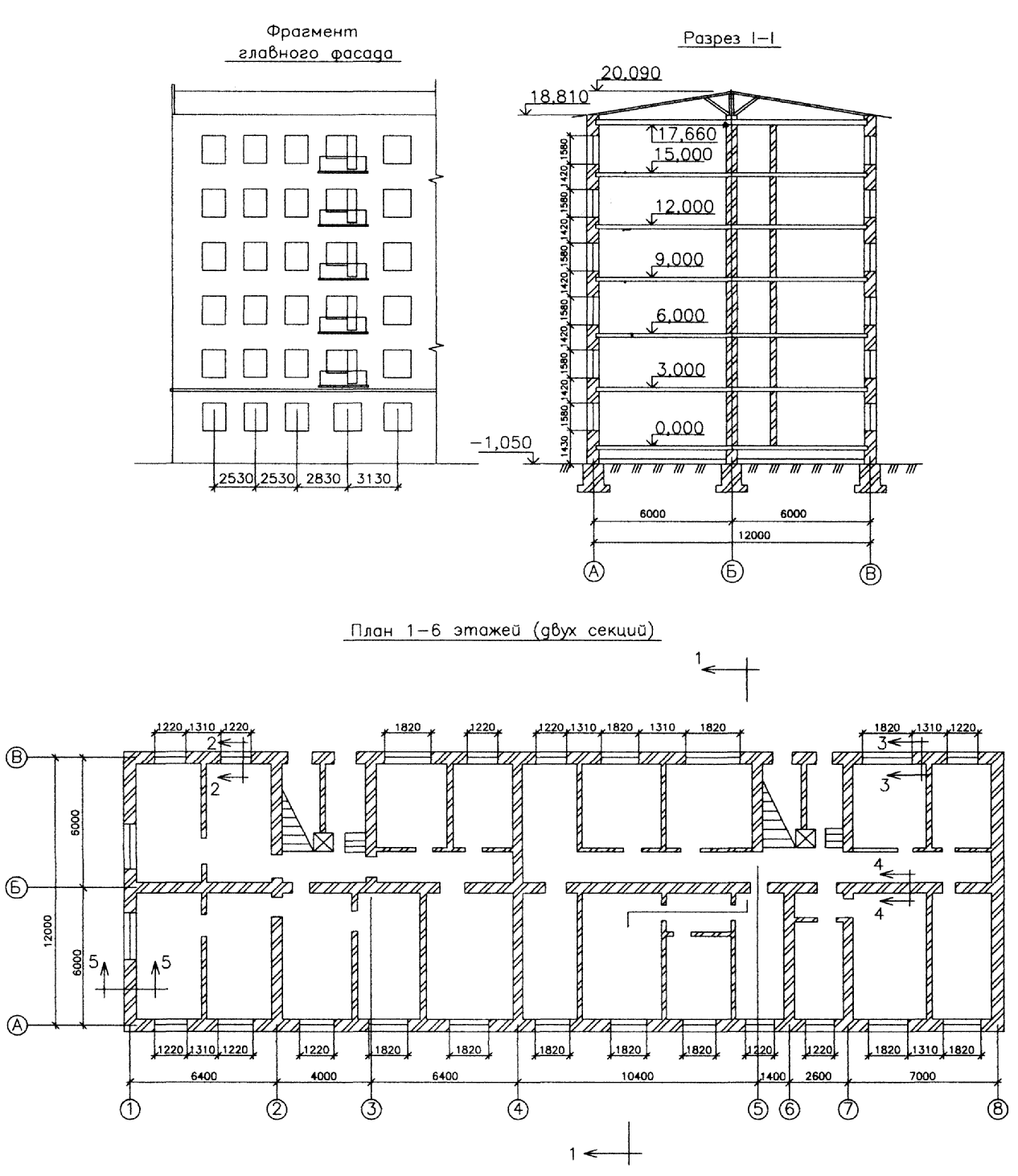

Рис. 2. Крупноблочная 5-этажная школа на 880 учащихся
Сооружение №3 (рис. 3)
Крупноблочный 9-этажный жилой дом
Жилой 9-этажный дом запроектирован с несущими внутренними и наружными поперечными стенами бетонных блоков. Стены толщиной 38 см. Объемный вес блоков 18 кН/м3 (1800 кгс/м3). Высота этажа 2,8 м.
Чердачное и междуэтажные перекрытия выполняются из многопустотных железобетонных плит толщиной 22 см. Вес плит 3 кН/м2 (300 кгс/м2). Нормативное значение нагрузки на перекрытия 1,5 кПа (150 кгс/м2), на лестницы 3 кПа (300 кгс/м2).
Балконы из сборных железобетонных плит весом 9,2 кН (920 кгс), запроектированы начиная со 3-го этажа.
Чистые полы в жилой комнате – паркетные, в кухне – из линолеума.
Кровля плоская с внутренним водостоком. Тип чердачного утеплителя и его толщина выбираются студентом.
Между осями 1-4 расположен неэксплуатируемый подвал высотой 2,8 м.
Место строительства – г. Волгодонск.

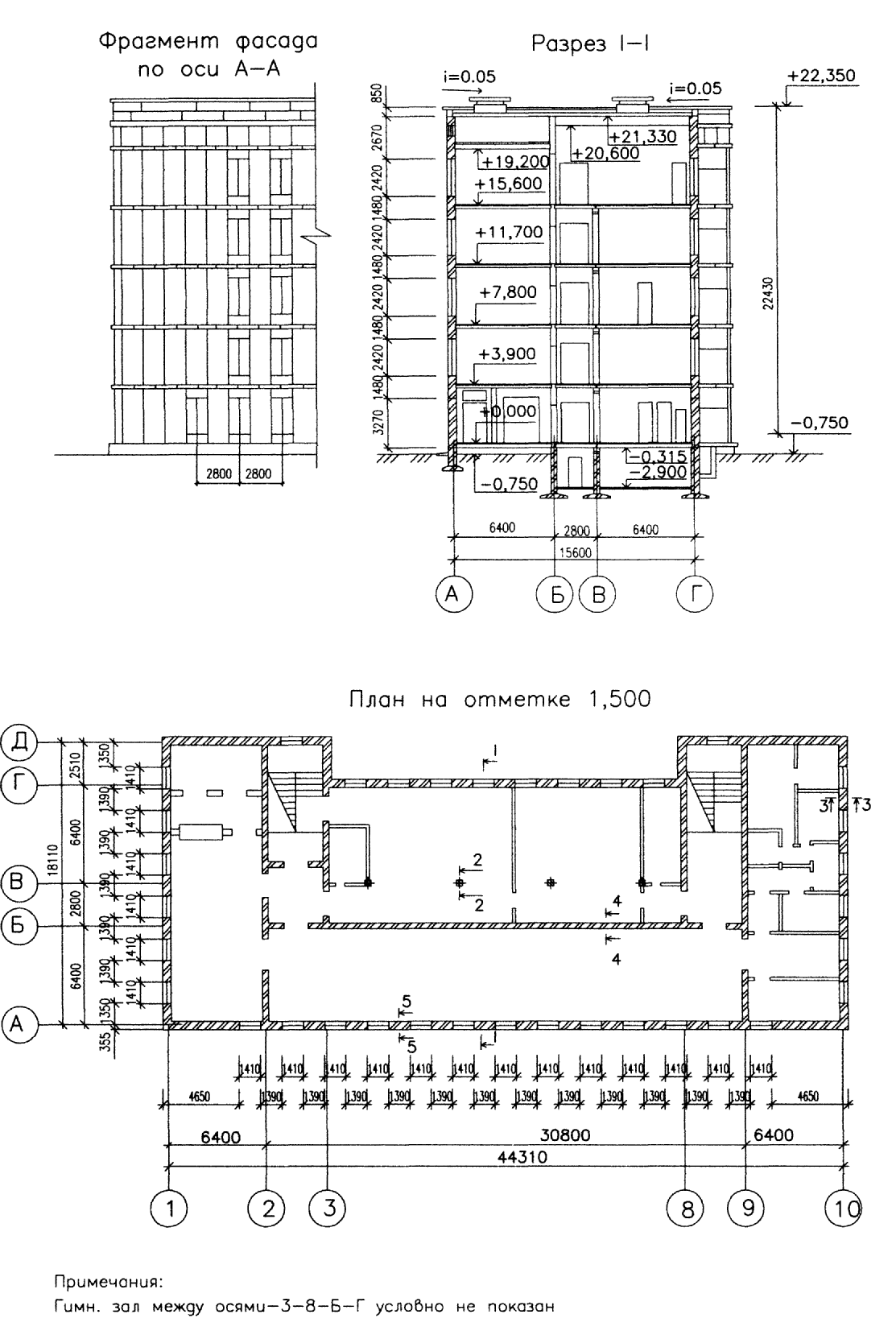

Рис. 3. Крупноблочный 9-этажный жилой дом
Сооружение №4 (рис. 4)
Жилой 8-этажный 4-секционный дом из кирпичных блоков
Жилой 8-этажный дом запроектирован с внутренним продольным железобетонным каркасом и наружными несущими продольными стенами из кирпичных блоков.
Наружные стены на 1-2-м этажах выполняются из кирпичных блоков толщиной 64 см и 3-8-м этажах 51 см. Объемный вес блоков 14 кН/м3 (1400 кгс/м3).
Внутренний каркас состоит из сборных железобетонных колонн 30×40 см и ригелей 30×54 см. Объемный вес железобетонных элементов 24 кН/м3 (2400 кгс/м3).
Чердачное и междуэтажные перекрытия выполняются из многопустотных железобетонных плит толщиной 22 см. Вес плит 3 кН/м2 (300 кгс/м2). Нормативное значение нагрузки на перекрытия 1,5 кПа (150 кгс/м2), на лестницы 3 кПа (300 кгс/м2).
Чистые полы в жилой комнате – паркетные, в кухне – из линолеума. Высота этажа 2,8 м.
Балконы из сборных железобетонных плит весом 9,2 кН (920 кгс), запроектированы начиная со 2-го этажа.
Кровля скатная из асбестоволокнистых листов по деревянным стропилам с организованным водостоком. Стропила собираются из деревянных брусьев со сплошной обрешеткой доской.
Тип чердачного утеплителя и его толщина выбираются студентом.
Между осями 1-7 расположен подвал высотой 2,1 м.
Место строительства г.Волгодонск.
Рис. 4. Жилой 8-этажный 4-секционный дом из кирпичных блоков
Сооружение №5 (рис. 5)
Жилой 6-этажный 4-секционный дом
Жилой 6-и этажный жилой дом запроектирован с продольными несущими стенами из кирпича.
Наружные стены 1-го этажа выполняются из керамического кирпича толщиной 64 см и имеют объемный вес кладки 18 кН/м3 (1800 кгс/м3). Наружные стены для 2-6-го этажей – 51 см и объемный вес кладки 14 кН/м3 (1400 кгс/м3).
Внутренние стены предусмотрены из силикатного кирпича толщиной 51 см для первого этажа и 38 см для 2-6-го этажей с объемным весом кладки 18 кН/м3 (1800 кгс/м3). Высота этажа 3,0 м.
Чистые полы в жилой комнате – паркетные, в кухне – из линолеума.
Балконы из сборных железобетонных плит весом 9,2 кН (920 кгс) запроектированы начиная со второго этажа. Тип чердачного утеплителя и его толщина выбираются студентом.
Чердачное и междуэтажные перекрытия выполняются из многопустотных железобетонных плит толщиной 22см. Вес плит 3 кН/м2 (300 кгс/м2). Нормативное значение нагрузки на перекрытия 1,5 кПа (150 кгс/м2), на лестницы 3 кПа (300 кгс/м2).
Кровля скатная из листов металлочерепицы по деревянным стропилам с организованным водостоком.
Между осями «1-4» расположен подвал высотой 1,9 м.
Место строительства – г. Волгодонск.
Рис. 5. Жилой 6-этажный 4-секционный дом
