5. Описание установки и порядок выполнения.

При создании какого-либо прибора, перед конструктором стоит задача максимально снизить массу и габариты устройства. Кроме того, требуется обеспечить высокую ремонто­пригодность устройства, удобство сборки, монтажа и сделать прибор дешёвым.

Рис.6. Конструкция корпуса

Данная конструкция удобна при длительной работе из - за наклонного расположения ЛП, поэтому используется для специализированной контрольно – измерительной аппаратуры (в данном случае – лабораторный макет ЧМАГ).

При таком размещении ЛП на наклонной поверхности корпуса: индикаторы, регулировочные элементы, клеммы для подключения внешних измерительных приборов удобны оператору для изменения и установки режимов работы и наблюдения за показаниями индикатора (тока), снятия ВАХ и модуляционных характеристик ЧМАГ.

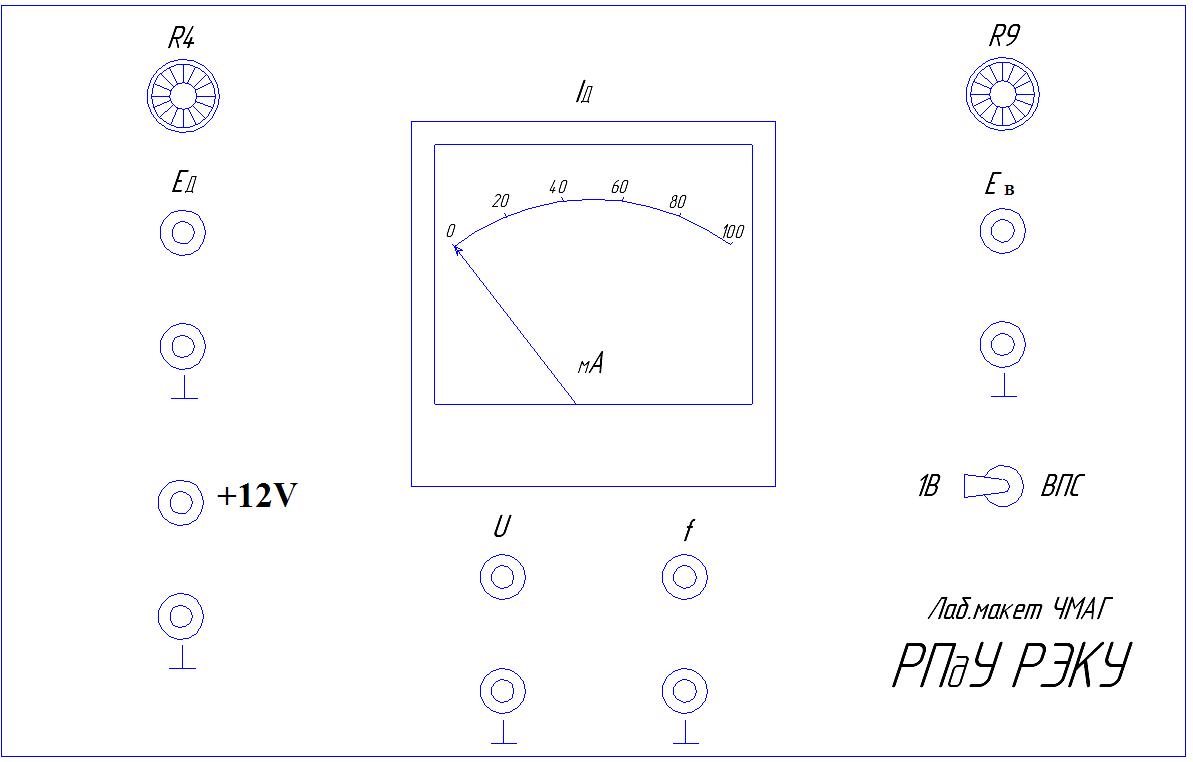

Рис.7. ЛП лабораторного макета ЧМАГ.

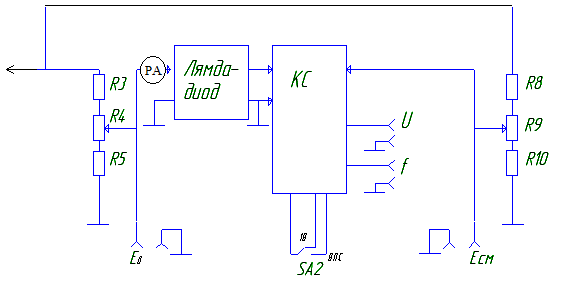

Рис.8. Схема электрическая функциональная ЧМАГ, где КС – колебательная система,

1В – один варикап, ВПС – встречно – последовательно включенные два варикапа

В соответствии с функциональной схемой ЧМАГ составим таблицу функций.

№	Функция			Чем реализуется
				регуляторы		соединители	индикаторы		надписи
Подготовка к работе
	Подсоединение к внешним цепям заземление проверка предохранителя					ВД-1 XP1, XP2 XS1, XS2 КП-1 XS7, XS8 КП-1 XS5, XS6 КП-1 XS3, XS4 КП-1 провод держатель предохрани-теля МД 058	вольтметр ВК7-15 вольтметр ВК7-15 частотомер Ч3-34А осциллограф С1-72			+12В U ┴ 0,1 А
1.Установка режимов работы
1.1 1.2	Вкл / Выкл макета проверка работоспособности:		SA 1 ТВ2-1 R4 СП-5 R9 СП-5			два проводника два проводника кабель кабель	светодиод HL АЛ307Б вольтметр ВК7-15 вольтметр ВК7-15 Осциллограф С1-72 Частотомер Ч3-34А			220В 50Гц Вкл шкала 10В, установка нуля крайне левое положение R4 шкала 10В, установка нуля крайне левое положение R9 U f
2.Снятие характеристик
2.1 2.2 2.3 2.4	Снятие ВАХ Изменение Ед=(0…8)В Измерение постоянного тока Установка рабочей точки Измерение амплитуды колебаний Измерение частоты колебаний Снятие модуляционной характеристики: 2.4.1.Режим включения одного варикапа Изменение напряжения смещения Есм= (0…8)В Измерение амплитуды колебаний и частоты по пункту 2.3 2.4.2 Режим включения встречно последовательно соединенных двух варикапов Изменение напряжения смещения Есм= (0…8)В	R4 СП-5 R4 СП-5 SA2 ТВ2-1 R9 СП-5 SA2 ТВ2-1 R9 СП-5			Два проводника кабель кабель Два проводника Два проводника			вольтметр ВК7-15 PA вольтметр ВК7-15 Осциллограф С1-72 Частотомер Ч3-34А вольтметр ВК7-15 вольтметр ВК7-15			Ед Iд Ед U f 1В Есм ВПС

Для п.п. 2.2; 2.3

Экспериментальные данные представить в виде таблиц и графиков.

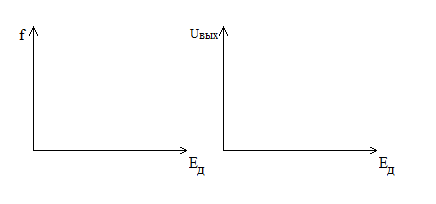

Установить - в среднее положение, изменяя (R4), снять зависимости

,В
1 варикап	f,кГц
	,В
2 варикапа	f,кГц
	,В

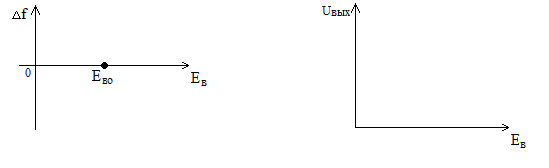

Для п.п. 2.4 Установить р.т. на диоде из п.1

Изменяя (R9), снять зависимости:

В,В						ЕВО, В
1 варикап
	,В
2 варикапа
	,В

1. = -

- частота в р.т. варикапов,соответсвующее среднему значению
