9. Постоянный ток (с ответами)

А 1

На рисунке изображена шкала делений амперметра. Согласно показаниям прибора сила тока в цепи равна

1

A

0

1) 1,0 А 2) 1,4 А

3) 1,5 А 4) 2,0 А

А 2

На рисунке приведена шкала амперметра. В паспорте прибора, указано, что абсолютная погрешность амперметра на любом участке шкалы не превосходит цены деления. Какая запись результатов измерения будет верна?

1) А; относительная погрешность измерения силы тока 40 %

2) А; относительная погрешность измерения силы тока 10 %

3) А; относительная погрешность измерения силы тока 20 %

4) А; относительная погрешность измерения силы тока 25 %

А 3

Сила тока, согласно определению, равна

1) ( - количество теплоты, выделившееся в проводнике сопротивлением за время )

2) ( - заряд, прошедший через поперечное сечение проводника, - промежуток времени, в течение которого это произошло)

3) ( - сила, действующая на проводник длиной в магнитном поле индукцией ( )

4) ( - напряжение на концах проводника, - его сопротивление)

А 4

Сила тока, идущего по проводнику, равна 2 А. Какой заряд пройдет по проводнику за 10 с?

1) 0,2 Кл 2) 5 Кл

3) 20 Кл 4) 2 Кл

А 5

Время разряда молнии равно 3 мс. Сила тока в канале молнии около 30 кА. Какой заряд проходит по каналу молнии?

1) 90 Кл 2) 0,1 мкКл

3) 90 кКл 4) 0,1 мКл

А 6

Источник тока присоединили к двум пластинам, опущенным в раствор поваренной соли. Сила тока в цепи 0,2 А. Какой заряд проходит между пластинами в ванне за 2 мин?

1) 0,4 Кл 2) 24 Кл

3) 10 Кл 4) 600 Кл

А 7

Сколько времени длится молния, если через поперечное сечение ее канала протекает заряд 30 Кл, а сила тока в среднем равна 24 кА?

1) 0,00125 с 2) 0,025 с

3) 0,05 с 4) 1,25 с

А 8

Время рабочего импульса ускорителя электронов равно 1 мкс. Средняя сила тока создаваемого этим ускорителем 32 кА. Определите число электронов ускоряемых за один пуск ускорителя. Заряд электрона равен Кл

1) 2)

3) 4)

А 9

На электроды вакуумного диода подаётся переменное напряжение, в результате чего сила тока, протекающего через этот диод равномерно увеличивается за 2 мкс от 0 до 12 А. Определите величину заряда, который прошёл через диод за это время.

1) 36 мкКл 2) 12 мкКл

3) 36 мкКл 4)

А 10

Н а рисунке показана зависимость силы тока в проводнике от времени. Какой заряд прошел по проводу за 8 с?

А 11

Как изменится заряд, проходящий через поперечное сечение проводника, если и сила тока, и время протекания тока в проводнике уменьшатся в 2 раза?

1) Уменьшится в 2 раза

2) Увеличится в 4 раза

3) Уменьшится в 4 раза

4) Не изменится

А 12

Если скорость направленного дрейфа электронов в электрической цепи увеличилась в 2 раза, то сила тока

1) не изменилась

2) увеличилась в 2 раза

3) увеличилась в 4 раза

4) уменьшилась в 2 раза

А 13

Перемещая заряд в первом проводнике, электрическое поле совершает работу 20 Дж. Во втором проводнике при перемещении такого же заряда электрическое поле совершает работу 40 Дж. Отношение напряжений на концах первого и второго проводников равно

1) 1 : 4 2) 1 : 2

3) 4 : 1 4) 2 : 1

А 14

Какой из графиков на рисунке правильно отражает зависимость электрического сопротивления провода от его длины при постоянной температуре?

0

1

0

)

2

3

0

4

0

А 15

Какой из графиков на рисунке правильно отражает зависимость электрического сопротивления длинного провода от его диаметра при постоянной температуре?

0

1

d

2

d

3

0

4

0

А 16

Медная проволока имеет электрическое сопротивление 6 Ом. Какое электрическое сопротивление имеет медная проволока, у которой в 2 раза больше длина и в 3 раза больше площадь поперечного сечения?

1) 36 Ом 2) 9 Ом

3) 4 Ом 4) 1 Ом

А 17

Медная проволока имеет электрическое сопротивление 1,2 Ом. Какое электрическое сопротивление имеет медная проволока, у которой в 4 раза больше длина и в 6 раз больше площадь поперечного сечения?

1) 7,2 Ом 2) 1,8 Ом

3) 0,8 Ом 4) 0,2 Ом

А 18

Проводники изготовлены из одного и того же материала. Какую пару проводников нужно выбрать, чтобы на опыте обнаружить зависимость сопротивления проволоки от ее длины?

А 19

Проводники изготовлены из одного и того же материала. Какую пару проводников нужно выбрать, чтобы на опыте обнаружить зависимость сопротивления проволоки от площади сечения?

А 20

Проводники изготовлены из разных материалов. Какую пару проводников нужно выбрать, чтобы на опыте обнаружить зависимость сопротивления проволоки от вида материала?

А 21

Лампочка с вольфрамовой нитью соединена последовательно с источником тока и реостатом. При движении ползунка реостата лампочка горит все ярче и ярче. При этом сила тока через нить

1) растет наряду с её сопротивлением

2) растет, а её сопротивление уменьшается

3) падает наряду с её сопротивлением

4) падает, а её сопротивление растет

В 1

Опасная для жизни человека сила тока равна 0,05 А. Сопротивление человеческого тела между его руками изменяется и может опуститься до 800 Ом. При каком минимальном напряжении человек может погибнуть? (40 В)

А 1

Для исследования зависимости силы тока, протекающего через проволочный резистор, от напряжения на нем была собрана электрическая цепь, содержащая источник постоянного тока, амперметр, вольтметр, проволочный резистор и реостат. В результате проведенного эксперимента показания амперметра оказались 0,38, а вольтметра 3,8. На сколько необходимо увеличить напряжение на резисторе для увеличения силы тока на 0,22 А?

1) 1,1 В 2) 2,2 В

3) 3,3 В 4) 4,4 В

А 2

Н а рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

А 3

Н а рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

А 4

Н а рисунке изображен график зависимости силы тока в проводнике от напряжения на его концах. Чему равно сопротивление проводника?

1) 0,05 Ом 2) 3,2 Ом 3) 8 Ом 4) 20 Ом

А 5

П ри увеличении напряжения U на участке электрической цепи сила тока I в цепи изменяется в соответствии с графиком (см. рисунок). Электрическое сопротивление на этом участке цепи равно

А 6

Н а рисунке изображен график зависимости силы тока от напряжения на одной секции телевизора. Каково сопротивление этой секции?

А 7

На рисунке представлен график за­висимости напряжения U на концах резистора от силы тока I, текущего через него. Сопротивление R рези­стора равно

1) 0,04 Ом 2) 0,05 Ом 3) 20,0 Ом 4) 24,0 Ом

А 8

Н а рисунке изображены графики зависимости силы тока в трёх проводниках от напряжения на их концах. Сопротивление, какого проводника равно 2,5 Ом?

А 9

Н а рисунке изображены графики зависимости силы тока в трёх проводниках от напряжения на их концах. Сопротивление, какого проводника равно 4 Ом?

А 10

Н а рисунке изображены графики зависимости силы тока в трёх проводниках от напряжения на их концах. Какой из проводников обладает большим сопротивлением?

А 11

С равните сопротивления резисторов 1, 2, 3, для которых получены следующие вольт-амперные характеристики (см. рисунок)

1) 2) 3) 4)

А 12

В таблице приведены данные, которые ученица получила, исследуя зависимость силы тока от напряжения на концах проводника.

Исходя из данных сопротивление проводника

1) равно 0,5 Ом

2) меняется в зависимости от напряжения на его концах

3) равно 2 Ом

4) определить невозможно

А 13

Результаты измерения силы тока в резисторе при разных напряжениях на его клеммах показаны в таблице

При напряжении 3,5 В показания амперметра

1) предсказать невозможно

2) равны 6,5 А

3) равны 7,0 А

4) равны 7,5 А

А 14

При напряжении 2 В сила тока, идущего через металлический проводник длиной 2 м, равна 1 А. Какой будет сила тока через такой же проводник длиной 1 м при напряжении на нем 4 В?

1) 1 А 2) 0,5 А

3) 2 А 4) 4 А

А 15

Сопротивление резистора увеличили в 2 раза, а приложенное к нему напряжение уменьшили в 2 раза. Как изменилась сила электрического тока, протекающего через резистор?

1) Уменьшилась в 4 раза

2) Увеличилась в 4 раза

3) Уменьшилась в 2 раза

4) Не изменилась

А 16

Если увеличить в 2 раза напряжение между концами проводника, а его длину уменьшить в 2 раза, то сила тока, протекающего через проводник

1) не изменится

2) уменьшится в 4 раза

3) увеличится в 4 раза

4) увеличится в 2 раза

А 17

Если уменьшить в 2 раза напряжение между концами проводника, а его длину увеличить в 2 раза, то сила тока, протекающего через проводник

1) не изменится

2) уменьшится в 4 раза

3) увеличится в 4 раза

4) увеличится в 2 раза

А 18

Если напряжение между концами проводника и его длину уменьшить в 2 раза, то сила тока, протекающего через проводник

1) уменьшится в 2 раза

2) не изменится

3) увеличится в 2 раза

4) уменьшится в 4 раза

А 19

Если длину проводника и напряжение между его концами увеличить в 2 раза, то сила тока, протекающего через проводник

1) не изменится

2) уменьшится в 2 раза

3) увеличится в 2 раза

4) увеличится в 4 раза

А 20

Если напряжение между концами проводника и его длину увеличить в 3 раза, то сила тока, идущего через проводник

1) уменьшится в 3 раза

2) не изменится

3) увеличится в 3 раза

4) уменьшится в 9 раза

А 21

Как изменится сила тока, протекающего по проводнику, если напряжение на его концах и площадь поперечного сечения проводника увеличить в 2 раза?

1) Не изменится

2) Уменьшится в 4 раза

3) Увеличится в 2 раза

4) Увеличится в 4 раза

А 22

Как изменится сила тока, протекающего через проводник, если напряжение между его концами и площадь сечения проводника уменьшить в 2 раза?

1) Не изменится

2) Уменьшится в 4 раза

3) Увеличится в 2 раза

4) Увеличится в 4 раза

А 23

Как изменится сила тока, протекающего по проводнику, если уменьшить в 2 раза напряжение на его концах, а площадь поперечного сечения проводника увеличить в 2 раза?

1) Не изменится

2) Уменьшится в 2 раза

3) Увеличится в 2 раза

4) Увеличится в 4 раза

А 24

Если увеличить в 2 раза напряжение между концами проводника, а площадь его сечения уменьшить в 2 раза, то сила тока, протекающего через проводник

1) увеличится в 2 раза

2) уменьшится в 2 раза

3) не изменится

4) увеличится в 4 раза

А 25

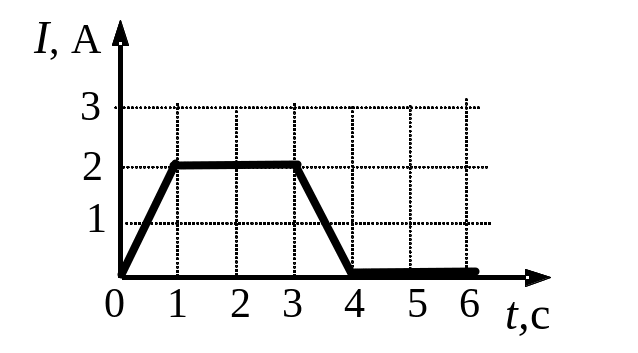

С ила тока в лампочке менялась с течением времени так, как показано на графике. В каких промежутках времени напряжение на контактах лампы не менялось? Считать сопротивление лампочки неизменным.

1) 0 – 1 с и 3 – 4 с 2) 1-3 с 3) 4 – 6 с 4) 1 – 3 с и 4 – 6 с
