6. Принцип суперпозиции полей

А 1

Какое направление имеет вектор напряженности электрического поля , созданного двумя равными положительными электрическими зарядами в точке О (см. рисунок)?

+q

1) 2) 3) 4)

А 2

Какое направление имеет вектор напряженности электрического поля , созданного двумя разноименными электрическими зарядами в точке О (см. рис.)?

-q

1) 2) 3) 4)

А 3

Какое направление имеет вектор напряженности электрического поля , созданного двумя разноименными электрическими зарядами, равными по модулю, в точке О (см. рис.)?

-q

1) 2) 3) 4)

А 4

На рисунке показано расположение двух неподвижных точечных электрических зарядов -2 q и +q. В какой из трёх точек – А, В и С значение модуля напряженности суммарного электрического поля этих зарядов минимально?

1) В точке А

2) В точке В

3) В точке С

4) Одинаковые значения во всех трех точках

А 5

На рисунке показано расположение двух неподвижных точечных электрических зарядов + 2q и – q.

Модуль вектора напряженности электрического поля этих зарядов имеет

А 6

На рисунке показано расположение двух неподвижных точечных электрических зарядов + 2q и – q.

Модуль вектора напряженности электрического поля этих зарядов минимален

1) в точке А

2) в точке В

3) в точке С

4) одинаковые значения во всех трех точках

А 7

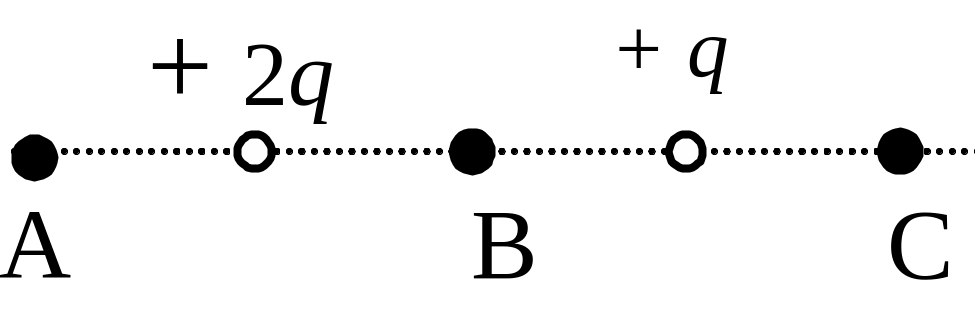

На рисунке показано расположение двух неподвижных точечных электрических зарядов + 2q и + q.

Модуль вектора напряженности электрического поля этих зарядов максимален

1) в точке А

2) в точке В

3) в точке С

4) одинаковые значения во всех трех точках

А 8

Точка В находится в середине отрезка АС. Неподвижные точечные заряды -q и – 2q расположены в точках А и С соответственно (см. рисунок). Какой заряд надо поместить в точку С взамен заряда – 2q, чтобы напряженность электрического поля в точке В увеличилась в 2 раза?

1) – 5q 2) 4q

3) – 3q 4) 3q

А 9

Два электрических заряда значениями 2 нКл и - 4 нКл расположены на расстоянии 10 см друг от друга, причём отрицательный правее положительного. Куда направлена напряженность электрического поля в точке, расположенной на линии, соединяющей заряды, на 10 см правее отрицательного заряда?

1) Вправо

2) Влево

3) Вертикально вверх

4) Вертикально вниз

А 10

Два заряда противоположного знака находятся на одной прямой. В точке О (см. рисунок) модуль напряженности поля, созданного зарядом , равен 60 В/м, а модуль напряженности поля, созданного зарядом , равен 40 В/м. Каковы модуль и направление напряженности поля в точке О?

О

1) 20 В/м, влево

2) 20 В/м, вправо

3) 100 В/м, влево

4) 100 В/м, вправо

А 11

Напряженность электрического поля, созданного и точке А заря­дом I, по модулю равна 100 В/м, а напряженность поля в той же точке, созданная зарядом II, равна по модулю 200 В/м. Напряжен­ность поля в точке А, созданная двумя зарядами, по модулю

1) обязательна равна 100 В/м

2) обязательно равна 300 В/м

3) может лежать в диапазоне от 100 В/м до 300 В/м в зависимости от знака зарядов I и II и их расположения относительно точки А

4) может быть любой в зависимости от знака зарядов I и II и их рас­- положения относительно точки А

А 12

Модуль напряженности поля, созданного в точке А положительным зарядом , равен , модуль напряженности поля, созданного в той же точке положительным зарядом , равен . Модуль напряженности поля, созданного двумя зарядами в точке А

1. равен

2. равен

3. равен

4. может быть различным в зависимости от расположения зарядов относительно точки А

А 13

В точке А заряд I создает поле, модуль напряженности которого ра­вен Е. Заряд II создает поле, модуль напряженности которого также равен Е. На заряд q , помещенный в точку А, действует сила, модуль которой

1) обязательно равен 0

2) обязательно равен qЕ

3) обязательно равен 2qЕ

4) может быть любой величиной от 0 до 2qЕ

А 14

К незаряженной сфере подносят точечный заряд . Напряженность поля в центре сферы

1) равна напряженности поля точечного заряда в точке О

2) равна напряженности поля наведенных зарядов на поверхности сферы

3) равна векторной сумме напряженностей полей точечного заряда и наведенных на поверхности сферы зарядов

4) равна векторной разности напряженностей полей точечного заряда и наведенных на поверхности сферы зарядов

А 15

Потенциал электрического поля, созданного в точке А зарядом I, равен , а потенциал поля в той же точке, созданного зарядом II, равен . Потенциал электрического поля, созданного в точке А двумя зарядами,

1) обязательно равен

2) обязательно равен

3) зависит от знака зарядов I и II

4) зависит и от знака зарядов I и II, и от их расположения относи­тельно точки А

А 16

Два точечных электрических заряда создают в точке М поле, потенциал которого равен 300 В. Если убрать первый электрический заряд, то потенциал точки М становится равен 100 В. Каков будет потенциал в точке М, если убрать второй электрический заряд, оставив на месте первый?

1) 100 В 2) 200 В

3) 300 В 4) 400 В

А 17

В точке А электрическое поле создано тремя зарядами. При этом потенциал поля, созданного в точке А зарядом I, равен + 100 В, за­рядом II равен (-200 В), а зарядом III равен +300 В. Потенциал электрического поля, созданного в точке А тремя зарядами, равен

1) + 600 В 2) + 400 В 3) + 200 В 4) - 200 В

С 1

Точки А, В, С и D расположены на прямой и разделены равными промежутками . В точке А помещен заряд , в точке В – заряд . Какой заряд надо поместить в точку D, чтобы напряженность поля в точке С была равна нулю?

А 18

В вершинах треугольника на­ходятся три заряженных ша­рика (рис.). Направление ре­зультирующей напряженности электрического поля, создан­ного тремя зарядами в т. О, на рисунке указывает вектор

1) ОА 2) ОВ 3) ОС 4) ОD

А 19

В вершинах треугольника находятся три заряженных шарика (рис.). Результирующая напряженность электрического поля, соз­данного тремя зарядами в т. О, на рисунке будет пред­ставлена вектором, беру­щим свое начало в т. О и лежащим внутри угла

А

1) АОВ 2) ВОС 3) СОD 4) DОА

А 20

В вершинах треугольника ВСD находятся три заряженных шарика (рис.). Напряженность электрического поля, соз­данного тремя зарядами в т. О, на рисунке будет пред­ставлена вектором, беру­щим свое начало в т. О и лежащим внутри угла

А

1) АОВ 2) ВОС 3) СОD 4) DОА

А 21

Два точечных заряда расположены в вершинах А и В правильного треугольника и создают в третьей его вершине С поле напряженностью 100 В/м каждый. Суммарная напряженность поля в вершине С равна

1) 100 В/м 2) 200 В/м

3) 170 В/м 4) 87 В/м

С

Т

(25 В/м)

А 22

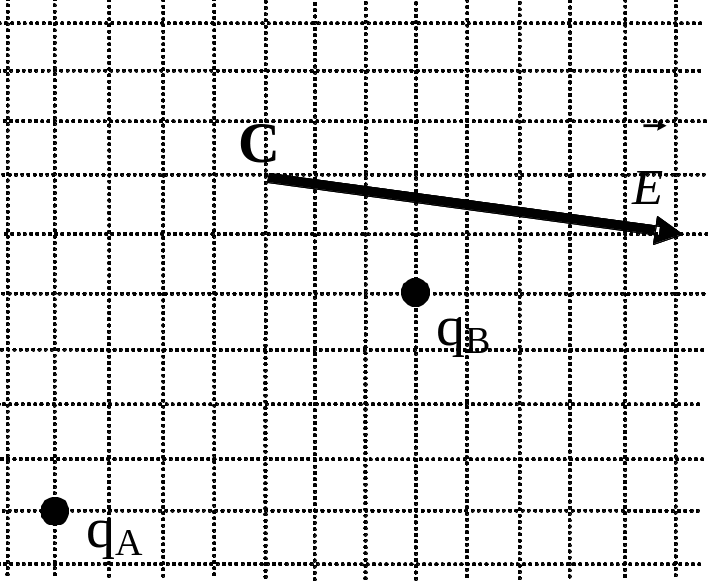

На рисунке изображен вектор напряженности электрического поля, созданного двумя точечными зарядами и в точке С. Чему примерно равен заряд , если заряд нКл?

1) + 1 нКл 2) + 2 нКл

3) – 1 нКл 4) – 2 нКл

А 23

На рисунке изображен вектор напряженности электрического поля, созданного двумя точечными зарядами и в точке С. Чему примерно равен заряд , если заряд нКл?

1) + 1 нКл 2) + 2 нКл

3) – 1 нКл 4) – 2 нКл

В 1

На рисунке изображен вектор напряженности электрического поля, созданного двумя точечными зарядами и в точке С. Чему примерно равен заряд , если заряд ? Ответ выразите в микрокулонах (мкКл).

(-2 мкКл)

В 2

На рисунке изображен вектор напряженности электрического поля, которое создано двумя точечными зарядами и в точке С. Каков примерно равен заряд , если заряд ? Ответ выразите в микрокулонах (мкКл).

(2 мкКл)

В 3

На рисунке изображен вектор напряженности электрического поля, в точке С, которое создано двумя точечными зарядами и . Чему примерно равен заряд , если заряд ? Ответ выразите в микрокулонах (мкКл).

(2 мкКл)

В 4

На рисунке изображен вектор напряженности электрического поля в точке С, которое создано двумя точечными зарядами и . Каков примерно равен заряд , если заряд ? Ответ выразите в микрокулонах (мкКл).

(2 мкКл)

C 3

В двух вершинах (точках 1 и 2) равностороннего треугольника со стороной помещены заряды и . Каковы направление и модуль вектора напряженности электри-ческого поля в точке 3, являющейся третьей вершиной этого треугольника. Известно, что точечный заряд создает на расстоянии электри-ческое поле напряженностью . (17 мВ/м)

1

А 24

Как направлен вектор напряженности электрического поля в центре квадрата, созданного зарядами, которые расположены так, как это представлено на рисунке?

+q

1) Влево

2) Вправо

3) Вниз

4) Вверх

А 25

Каждый из четырёх одинаковых по значению и знаку зарядов, расположены в вершинах квадрата (см. рисунок), создает в точке А электрическое поле, напряженность которого равна . Напряженность в точке А равна

q

1) 0

2)

3)

4)

C 4

На горизонтальном столе на диэлектрических стойках одинаковой высоты на расстоянии 40 см друг от друга стоят 2 заряженных шара А и В (рис.). Заряд на шаре А положителен и равен по модулю . На прямой СD, параллельной АВ и удаленной от нее на 40см, на стойке такой же высоты укреплена легкая незаряженная стрелка из алюминиевой фольги, которая может свободно вращаться в гори­зонтальной плоскости. При перемещении вдоль прямой СD, стрелка ориентируется под разными углами к прямой АВ и только в точке М, такой что СМ = 10 см, стрелка устанавливается параллель­но прямой АВ. Определите по этим данным знак и модуль заряда на шаре В.

(-1,8 Q)

40 см

C 5

На горизонтальном столе на диэлектрических стойках одинаковой высоты на расстоянии 50 см друг от друга стоят 2 заряженных шара А и В (рис.). Заряд на шаре А отрицателен и равен по модулю 1 мкКл. На прямой СD, параллельной АВ и удаленной от нее на 50см, на стойке такой же высоты укреплена легкая незаряженная стрелка из алюминиевой фольги, которая может свободно вращаться в гори­зонтальной плоскости. При перемещении вдоль прямой СD, стрелка ориентируется под разными углами к прямой АВ и только в точке М, такой что СМ = 20 см, стрелка устанавливается параллель­но прямой АВ. Определите по этим данным знак и модуль заряда на шаре В.

(+1,27 мкКл)

50 см

C 6

На горизонтальном столе на диэлектрических стойках одинаковой высоты на расстоянии 60 см друг от друга стоят 2 заряженных шара А и В (рис.). Заряд на шаре В отрицателен и равен по модулю 2 мкКл. На прямой СD, параллельной АВ и удаленной от нее на 60см, на стойке такой же высоты укреплена легкая незаряженная стрелка из алюминиевой фольги, которая может свободно вращаться в гори­зонтальной плоскости. При перемещении вдоль прямой СD, стрелка ориентируется под разными углами к прямой АВ и только в точке М, такой что СМ = 20 см, стрелка устанавливается параллель­но прямой АВ. Определите по этим данным знак и модуль заряда на шаре А.

(+1,35 мкКл)

60 см

C 7

На горизонтальном столе на диэлектрических стойках одинаковой высоты на расстоянии 20 см друг от друга стоят 2 заряженных шара А и В (рис.). Заряд на шаре В положителен и равен по модулю . На прямой СD, параллельной АВ и удаленной от нее на 20см, на стойке такой же высоты укреплена легкая незаряженная стрелка из алюминиевой фольги, которая может свободно вращаться в гори­зонтальной плоскости. При перемещении вдоль прямой СD, стрелка ориентируется под разными углами к прямой АВ и только в точке М, такой что СМ = 5 см, стрелка устанавливается параллель­но прямой АВ. Определите по этим данным знак и модуль заряда на шаре А.

(-0,56 Q)

20 см

C 8

На горизонтальном столе на диэлектрических стойках одинаковой высоты на расстоянии 40 см друг от друга стоят 2 заряженных шара А и В (рис.). Заряд на шаре А положителен и равен по модулю . На прямой СD, параллельной АВ и удаленной от нее на 40см, на стойке такой же высоты укреплена легкая незаряженная стрелка из алюминиевой фольги, которая может свободно вращаться в гори­зонтальной плоскости. При перемещении вдоль прямой СD, стрелка ориентируется под разными углами к прямой АВ и только в точке М, такой что СМ = 10 см, стрелка устанавливается перпендикуляр­но прямой АВ. Определите по этим данным знак и модуль заряда на шаре В. (+ 0,6 Q)

40 см

А 1

На рисунке изображено сечение уединенного проводящего полого шара. I – область полости, II – область проводника, III- область вне проводника. Шару сообщили отрицательный заряд. В каких областях пространства напря-женность электростатического поля, создаваемого шаром, отлична от нуля?

III

1) Только в I 2) Только во II 3) Только в III 4) В I и II

А 2

На рисунке изображено сечение уединенного проводящего полого шара. I – область полости, II – область проводника, III- область вне проводника. Шару сообщили отрицательный заряд. В каких областях пространства напря-женность электростатического поля, созданного этим шаром, равна нулю?

III

1) Только в I 2) Только во II 3) Только в III 4) В областях I и II

А 3

Проводящему полому шару с толстыми стенками сообщили положительный заряд. На рисунке показано сечение шара. В каких точках потенциал электрического поля шара равен нулю?

III

1) Только в I

2) Только во II

3) Только в III

4) Таких точек нет

А 4

Металлическому полому телу, сечение которого представлено на рисунке, сообщен отрицательный заряд. Каково соотношение между потенциалами точек 1, 2 и 3, если тело помещено в однородное электростатическое поле?

2

1)

2)

3)

4)

А 5

Незаряженная проводящая сфера радиусом см находится в поле точечного заряда Кл, расположенного на расстоянии см от центра сферы. Потенциал поля в центре сферы равен

1) 630 В 2) 450 В

3) 180 В 4) 18 В

В 1

Т

О

С 1

Точечный заряд создаёт на расстоянии электрическое поле напряженностью . Три концентрические сферы радиусами , и несут равномерно распределенные по их поверхностям заряды , и соответствен-но. Чему равна напряженность поля в точке А, отстоящей от центра сфер на расстоянии ? (10 В/м)

С 2

Точечный заряд создаёт на расстоянии электрическое поле с потенциалом В. Три концентрические сферы радиусами , и имеют равномерно распределенные по их поверхностям заряды , , соответствен-но. Каков потенциал в точке А, отстоящей от центра сфер на расстоянии ? (153 В)

С 3

Точечный заряд пКл создаёт на расстоянии электрическое поле с потенциалом В. Три концентрические сферы радиусами , и несут равномерно распределенные по их поверхностям заряды , , . Значе-ние потенциала в точке А, отстоящей на расстоянии от центра сфер, . Чему равно значение заряда ? (62 пКл)

С 4

Проводящий шар радиусом 5 см с зарядом 4 нКл окружен сферической оболочкой из диэлектрика радиусом 10 см. Диэлектрическая проница-емость вещества оболочки равна 2. Найдите напряженность поля вблизи внутренней (1) и внешней (2) поверхностей диэлектрика.

1

С 5

Проводящий шар радиусом 10 см с зарядом 6 нКл окружен сферической оболочкой из диэлектрика радиусом 20 см. Диэлектрическая проница-емость вещества оболочки равна 3. Найдите напряженность поля вблизи внутренней (1) и внешней (2) поверхностей диэлектрика.

1
