Контрольне завдання № 9

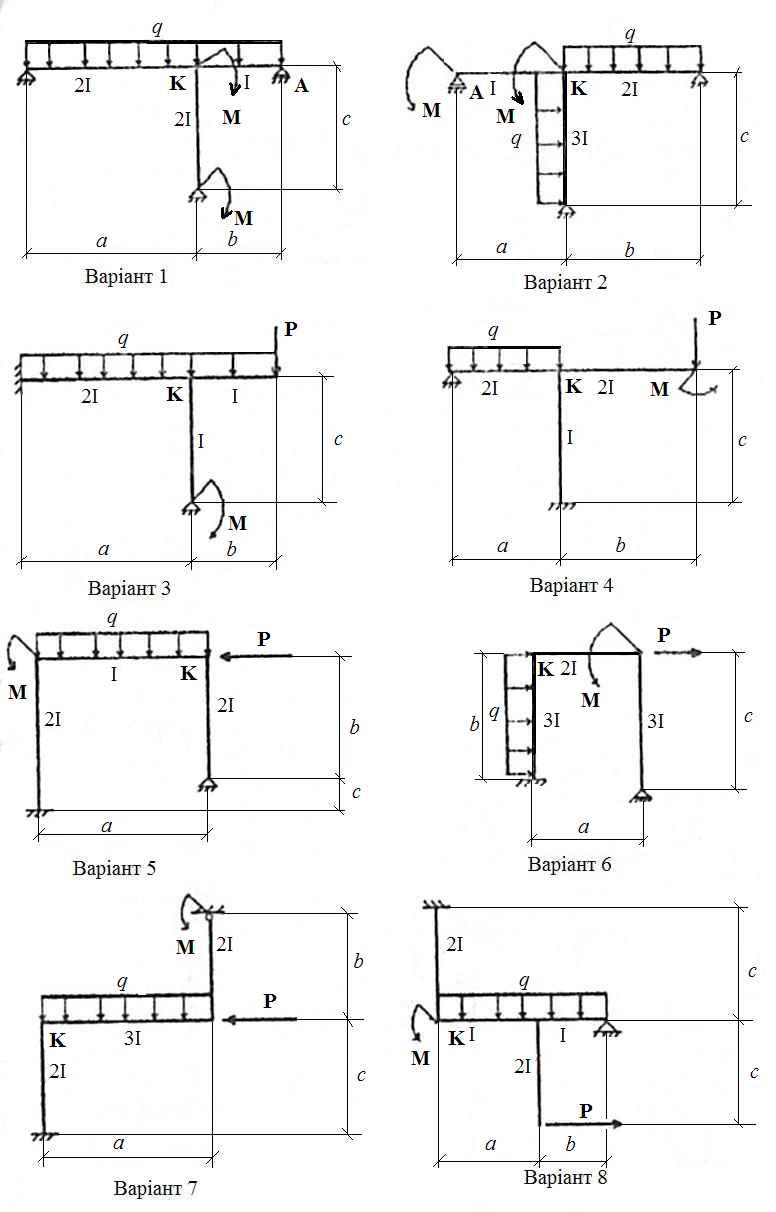

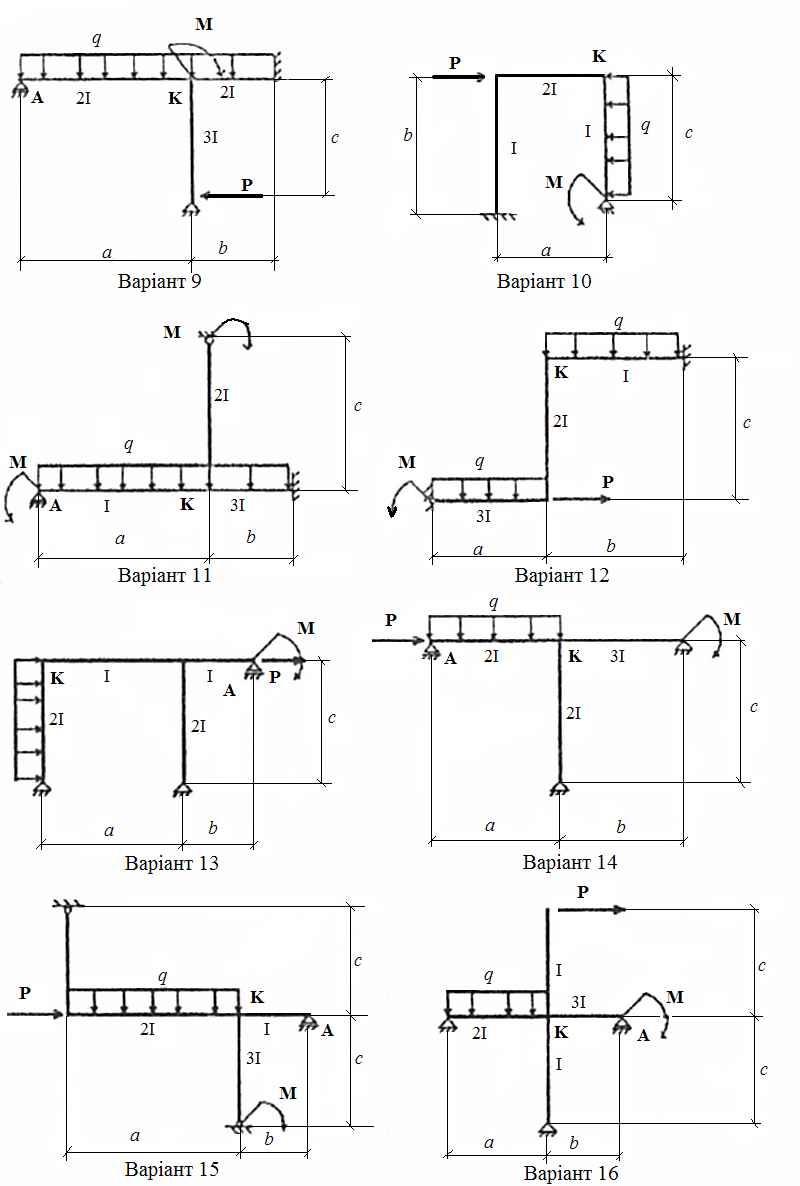

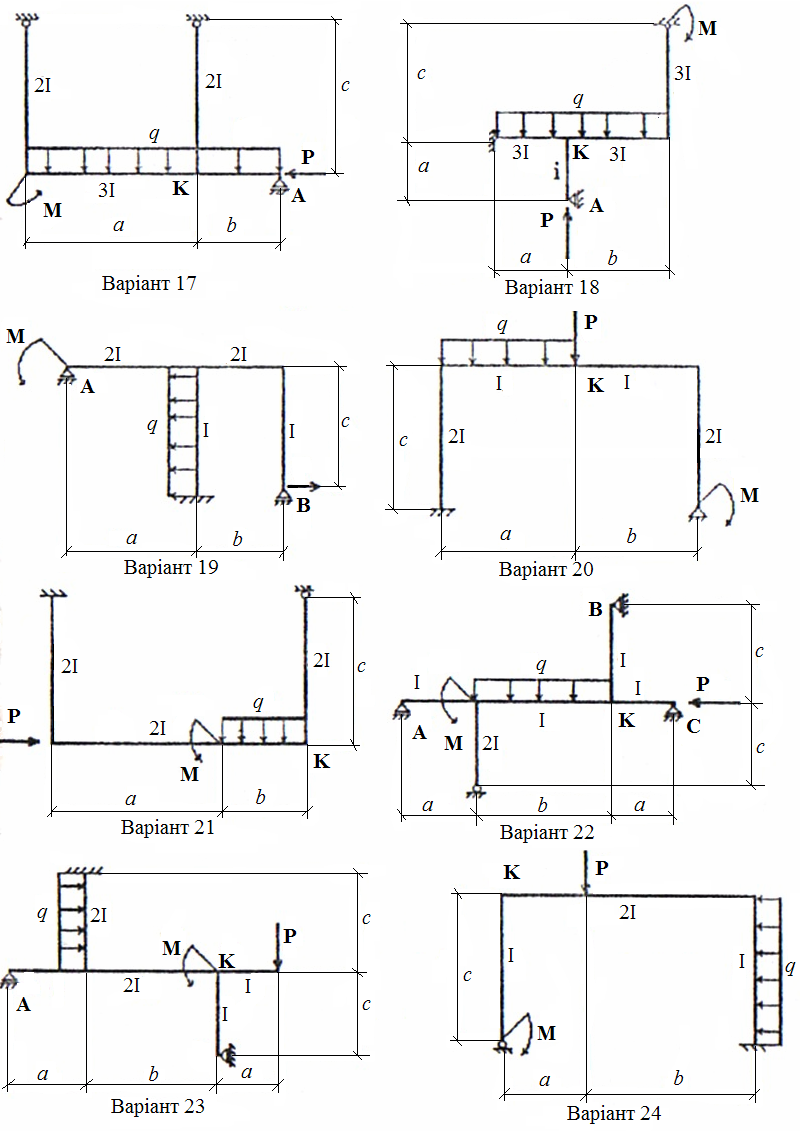

Потрібно розрахувати статично невизначну конструкцію рамного типу, схема якої наведена в відповідному варіанті завдання. При розрахунку прийняти жорсткість всіх елементів постійною: EI = const. Дані для розрахунку узяти з табл. 9.
Таблиця 9
№ варі-анту |
М, кН∙м |
Р, кН |
q, кН/м |
а, м |
в, м |
с, м |
Коефіцієнт запасу міц-ності, п |
1 |
10 |
10 |
8 |
2 |
3 |
1,5 |
2 |
2 |
12 |
12 |
8 |
2 |
3 |
1,5 |
2 |
3 |
14 |
14 |
8 |
2 |
3 |
1,5 |
2 |
4 |
16 |
16 |
8 |
2 |
3 |
1,5 |
2 |
5 |
18 |
14 |
8 |
2 |
3 |
1,5 |
2 |
6 |
20 |
12 |
8 |
2 |
3 |
1,5 |
2 |
7 |
22 |
10 |
8 |
2 |
3 |
1,5 |
2 |
8 |
24 |
12 |
8 |
2 |
3 |
1,5 |
2 |
9 |
26 |
14 |
8 |
2 |
3 |
1,5 |
2 |
10 |
28 |
16 |
8 |
2 |
3 |
1,5 |
2 |
11 |
30 |
14 |
6 |
2,2 |
2,8 |
1,8 |
1,5 |
12 |
28 |
12 |
6 |
2,2 |
2,8 |
1,8 |
1,5 |
13 |
26 |
10 |
6 |
1,8 |
2 |
1,6 |
1,5 |
14 |
24 |
12 |
8 |
1,8 |
2 |
1,6 |
1,5 |
15 |
22 |
14 |
6 |
1,8 |
2 |
1,6 |
1,5 |
16 |
20 |
16 |
8 |
1,8 |
2,2 |
2 |
1,5 |
17 |
18 |
18 |
6 |
2 |
2,4 |
1,8 |
1,5 |
18 |
16 |
20 |
8 |
2 |
2,4 |
1,8 |
1,5 |
19 |
14 |
18 |
10 |
2 |
2,4 |
1,8 |
1,5 |
20 |
12 |
16 |
12 |
2 |
1,8 |
2,4 |
2 |
21 |
10 |
14 |
10 |
2 |
1,8 |
2,4 |
2 |
22 |
12 |
12 |
8 |
2 |
1,6 |
1,8 |
2 |
23 |
14 |
10 |
6 |
1,8 |
1,8 |
2 |
2 |
24 |
16 |
8 |
4 |
1,6 |
1,6 |
2 |
2 |
25 |
18 |
10 |
6 |
1,8 |
2 |
2 |
2 |
26 |
20 |
12 |
8 |
1,8 |
1,8 |
1,6 |
1,5 |
27 |
22 |
14 |
10 |
2 |
2,2 |
1,6 |
1,5 |
28 |
24 |
16 |
6 |
2 |
2,2 |
2,4 |
1,5 |
29 |
26 |
18 |
8 |
2 |
2 |
1,8 |
1,5 |
30 |
28 |
20 |
4 |
2,2 |
1,6 |
1,8 |
1,5 |
Контрольні питання
1. Які конструкції називаються рамами?
2. Які види напружень мають місце в стержнях навантаженої рами? Якими силовими чинниками ці напруження викликані?
3. Назвіть методи розрахунку рамних конструкцій.
4. В чому полягає різниця між рамою і фермою?
5. Сформулюйте правило Верещагіна для визначення переміщень.
6. Яким чином розраховується рамна конструкція по правилу трьох моментів?
