2.1. Основні визначення і класифікація
Електричний апарат - пристрій, що належить до складу електропривода і призначений для виконання таких функцій:
комутація електричних кіл;
пуск, гальмування та реверс електричних двигунів;
захист від недопустимого збільшення чи зменшення параметрів;
контроль і сигналізація та ін.
Електричні апарати можуть бути як однофункційними (виконується одна із зазначених функцій), так і багатофункційними.
За призначенням електричні апарати можна класифікувати на пускорегулювальні, комутаційні, апарати контролю, сигналізації та захисту.
Пускорегулювальні електричні апарати призначені для керування роботою елекродвигунів та інших пристроїв (наприклад, контактори, пускачі магнітні, реле проміжні, реле часу та ін.).
Комутаційні елёктричш апарати призначені для нечастого вмикання й вимикання у силових колах і в колах управління (наприклад, рубильники, пакетні вимикачі, перемикачі та ін.)
Електричні апарати контролю, сигналізації та захисту призначені для контролю за параметрами електричних(наприклад, струм, напруга та ін.) та неелектричних (наприклад, температура, тиск та ін.) параметрів, сигналізації та вимикання в разі відхилення параметра від заданих значень (наприклад, запобіжники, реле струму та напруги, теплові реле, дзвінки тощо).
2.2. Головні складові частини електричних апаратів
У загальному випадку до головних складових частин електричних апаратів можна віднести: електричні контакти, привод і пристрій дугогасіння. Якщо дві перші складові частини є обов'язковими для всіх електричних апаратів, то в електричних апаратах, розрахованих на комутацію в колах з малими струмами, пристрій дугогасіння може бути відсутнім. Інші складові (наприклад, тяги, важелі, опори та ін.) можна віднести до допоміжних частин.
2.2.1. Електричні контакти
Електричними контактами називають складові частини електричного апарата, виготовлені з провідникового матеріалу, які можуть контактувати один з одним і забезпечувати проходження ними електричного струму в замкненому і розрив електричного кола в розімкненому положенні.

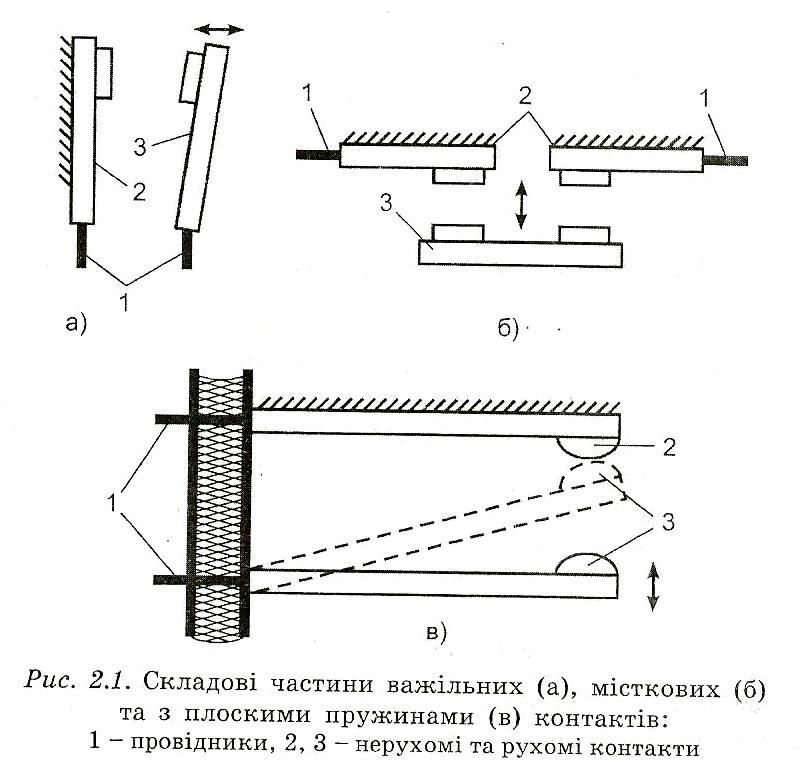

В електричних апаратах, що використовуються в електроприводах робочих машин, найчастіше використовуються такі види контактів (рис. 2.1): а - важільні, б - місткові, в - з плоскими пружинами.
Контактна група (рис. 2.1) складається з нерухомого 2 та рухомого 3 контактів. Рухомий контакт переміщується і дотикається до нерухомого контакту, що забезпечує проходження струму по замкнених контактах і провідниках 1.
Електричні контакти класифікують на замикаючі та розмикаючі.
Замикаючі контакти знаходяться в розімкненому стані при спрацюванні електричного апарата. Умовне графічне позначення на електричних схемах замикальних контактів показано в п. 31 додатку А.
Розмикаючі контакти знаходяться в замкненому стані, коли апарат відключений, і розмикаються при спрацюванні електричного апарата. їх умовне графічне позначення показано в п. 32 додатку А.
Для електричних контактів використовують такі поняття, як зазор і провал.
Зазор - відстань між контактами при їх розімкненому положенні. Величина зазору залежить від напруги, сили струму та середовища, у якому відбувається комутація електричних контактів.
Провал - відстань, на яку перемістився б рухомий контакт з моменту початку його контактування з нерухомим контактом до моменту повного їх притиснення, якби нерухомий контакт був відсутній. Провал забезпечується або наявністю контактних пружин, або пружними силами елементів рухомого контакту. Провал зменшує силу удару при зіткненні контактів та їх вібрацію, а також забезпечує надійне контактування та проходження струму в місці контактування.
