3.4. Комбіновані електричні апарати
Комбіновані електричні апарати виконують кілька функцій, наприклад, комутації та захисту, пускорегулювання та захисту та ін.
До таких електричних апаратів можна віднести: автоматичні вимикачі, магнітні пускачі та ін.
3.4.1. Автоматичні вимикачі (автомати)
Автоматичні вимикачі - це комбіновані електричні апарати з ручним приводом, які можуть виконувати всі або кілька із зазначених функцій:
нечасті (для більшості типів до 6 за годину, а для окремих - до 30 за годину) вмикання та вимикання силових ідопоміжних електричних кіл змінного струму з напругою до 660 В та постійного струму з напругою до 220 В;
захист від тривалих перевантажень по струму;
захист від струмів короткого замикання;
захист від недопустимого зниження напруги в мережі
живлення.
Взагалі автоматичні вимикачі складаються з чотирьох головних складових частин: контактів, пристрою дугогасіння, приводу та розчіплювача.
Перші три головні складові частини автоматичних вимикачів за призначенням та конструктивним виконанням нічим принципово не відрізняються від аналогічних частин раніше розглянутих електричних апаратів.
Розчіплювач
-
це
складова частина автоматичного вимикача,
яка виконує функцію захисту за одним
чи кількома параметрами. У сучасних
зразках автоматичних вимикачів
використовуються розчіплювачі таких
виконань:
Т - тепловий, М - електромагнітний, П - напівпровідниковий, К - комбінований.

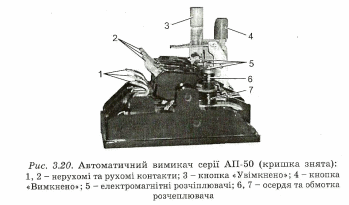

Рухомі контакти 2 автоматичного вимикача серії АП-50 (рис. 3.20) замикаються з нерухомими контактами 1 з допомогою кнопки 3 «Увімкнено». Система підпружинених важелів привода забезпечує надійне притискання і тривале утримання контактів в замкненому положенні та проходження по них струму в нормальних режимах роботи, коли струм не перевищує деякого критичного значення - струму спрацювання розчіплювачів.
Для робочого вимкнення потрібно натиснути на кнопку «Вимкнено».
Електромагнітні розчіплювачі 5 складаються з обмоток 7 та підпружинених осердь 6. Зі збільшенням сили струму, який проходить по обмотці, збільшується і величина втягування осердя.
При досягненні струмом значення спрацювання осердя натискає на важіль (на рис. 3.20 не показано) і відбувається миттєве відключення автоматичного вимикача. Так відбувається захист від струмів короткого замикання.
Деякі типи автоматичних вимикачів серії АП-50 мають також і теплові розчіплювачі (розташовані знизу, на рис. 3.20 не видно). Вони являють собою теплові реле, схема вмикання яких є аналогічною до наведеної на рис. 3.9.
Ці розчіплювачі захищають від тривалих перевантажень по струму. При спрацюванні цього виду розчіплювана біметалева пластина натискає на важіль і автоматичний вимикач відключається. Для повторного вмикання автоматичного вимикача після спрацювання такого розчіплювана потрібно витримати час для охолодження біметалевої пластини, спочатку натиснути на кнопку «Вимкнути», а лише потім — на кнопку «Ввімкнути».
В електроприводах робочих механізмів широко використовують автомати серій АП50, А3100, АК63, АЕ-1000, АЕ-2000, А3700, ВА51 та інші на номінальні струми вимикачів від 50 до 630 А та номінальні струми розчіплювачів від 0,6 до 630 А. Конструкція більшості з цих автоматів передбачає регулювання струму спрацювання розчіплювачів.
Автоматичні вимикачі вибирають за такими параметрами: номінальна напруга, номінальний струм розчіплювачів, кількість полюсів.
На електричних схемах автоматичні вимикачі зображують графічними умовними позначенням, як показано в п. 42 додатку А.
