9.2. Закони термоелектричних ефектів та їх застосування
Практичне використання термоелектричних ефектів, наприклад, в термометрії, для термоелектричних джерел живлення та іншого, засновано на трьох законах, встановлених емпірично.
Закон Магнуса. Термоелектрорушійна сила ЕАВ, як і коефіцієнт термо-е.р.с. αAB, виникаюча в замкнутому колі, утвореному парою однорідних, ізотропних провідників, залежить тільки від температури спаїв і не залежить від розподілу температури вздовж провідників.
Закон проміжних температур. Термоелектрорушійна сила термопари ЕАВ, спаї якої мають температури Т3 і Т1, являє собою алгебраїчну суму двох термо-е.р.с. цієї ж термопари: перша із них одержалась би при температурах спаїв Т3 і Т2, а друга - при температурах Т2 і Т1
Це можна показати, переписавши вираз (9.5) у вигляді:
ЕАВ (Т2, Т1) = f (T2) – f(T1) (9.14)
і розглядаючи замкнуте коло із двох провідників з спаями при температурах Т1 і Т2 і таке ж коло із спаями при температурах Т2 і Т3.
Послідовно, використовуючи рівняння (9.14) і сумуючи, одержимо в результаті співвідношення:
ЕАВ (Т3, Т2) + ЕАВ (Т2, Т1) = ЕАВ (Т3, Т1) (9.15)
яке є математичним виразом закону проміжних температур. Він вказує на те, що для-будь якої пари різнорідних провідників, які підкоряються закону Ома, величина термо-е.р.с. залежить від природи провідників і від температури спаїв і не залежить від розподілу температури між цими спаями (температура Т2 деякої довільної точки на провідниках А і В). Цей закон часто використовують при градуюванні термопар і визначенні поправки на температуру вільного кінця термопар.
Закон проміжних металів. Якщо взяти три провідника А, В і С, то термо-е.р.с. термопари АС із спаями при температурах Т2 і Т1 являє собою алгебраїчну суму термо-е.р.с. термопар АВ і ВС, спаї яких знаходяться при тих самих температурах Т2 і Т1. Із розглянутого слідує, що алгебраїчна сума термо-е.р.с. в електричному колі, яке складене із довільного числа провідників А, В, С,...М, N різнорідних металів, що знаходяться при одній і тій же температурі, дорівнює нулю. Математичний вираз цього закону:
ЕАВ (Т2, Т1) + ЕВС (Т2, Т1) = ЕАС (Т2, Т1) (9.16)
або ЕАВ (Т) + ЕВС (Т) + ... + ЕMN (Т) + ЕNA (Т) = 0 (9.17)
Завдяки цьому закону можна, наприклад, вводити в коло термопари прилад для вимірювання е.р.с. і це не вносить похибок, якщо зажими приладу знаходяться при одній і тій же температурі, а сам прилад відповідає умовам або ізотермічності, або однорідності. Іншим прикладом використання цього закону є градуювання термопари із використанням подовжуючих провідників. Типова термопара складається із двох відповідним чином відпалених металевих дротин із різнорідних металів, поміщених у захисну не електропровідну оболонку. З одного кінця, який називають гарячим або робочим спаєм, провідники зварюються між собою, а другим кінцем, який називають холодним спаєм, під’єднують до мідних дротин. Для виготовлення термоелектродів з благородних металів і сплавів використовують здебільше дріт діаметром 0,3...0,5 мм, а з неблагородних - дріт діаметром 1,2...3,2 мм. Спаї термопара – мідь поміщають в термостат (посуд Дюара) із таючим льодом у дистильованій воді при температурі 0°С, а інші кінці мідних дротин підєднують до приладу, що вимірює напругу.
Співвідношення (9.14) можна записати у вигляді:
ЕАВ (Т, Т0) = f (T) – f (T0) (9.18)
При вимірюванні температури термопарою (термоелектричний термометр) температуру Тo підтримують постійною, а температура Т в цьому випадку є змінною. Вважаючи у рівнянні (9.18) Т0 = const і вводячи позначення f (T0) = c, можемо записати:
ЕАВ
(Т,
Т0)
= f
(T)
– c
= F(T) (9.19)
Якщо залежність, яка виражена рівнянням (9.19) відома з графічних або табличних експериментальних даних, одержаних шляхом градуювання термопари, наприклад, методом порівняння із зразковим термометром або за температурами плавлення хімічно чистих кристалічних речовин, тоді вимірювання невідомої температури Т зводиться до вимірювання ЕАВ (Т, Т0). При цьому передбачається, що температура Т0 залишається незмінною. Як правило, і це вже зазначалось, градуювання термопар та їх використання проводиться при Т0 = 0оС.
При відповідному виборі матеріалу термоелектродів термопарами можна охопити широкий діапазон вимірювальних температур, починаючи від 4 К і майже до 3000 К. Одночасно термопари забезпечують високу точність (у деяких випадках до ± 0,01°С) і високу чутливість (до 100 мкв/°С). Термопари використовуються для вимірювання відносно невеликих різниць температур, які в окремих випадках можуть бути визначені з точністю до ± 0,001°С. Постійна по знаку е.р.с. термопари, навіть і невелика, легко може бути зафіксована сучасними приладами самописцями, потенціометрами, а також зручна для неперервного контролю температури.
Розглянуті три закони підкреслюють фундаментальну властивість термоелектричної термометрії: термо-е.р.с. в колі, складеного із різних провідників, визначається виключно температурою спаїв і не залежить від градієнтів температури вздовж провідників.
Проілюструємо розглянуті положення, зокрема закон проміжних металів, на прикладі термопари, яка складається із провідників А і В, в коло якої включено провідник С (рис. 9.4 а). При цьому температура спаю 1 дорівнює Т, а температура місць з'єднання 2 і 3 дорівнює Т0. Тоді вираз для термо-е.р.с. такого кола буде:
Е = ЕАВ (Т) + ЕВС (То) + ЕСА (То) (9.20)
Враховуючи те, що сумарна термо-е.р.с. в замкнутому колі із трьох різних однорідних провідників А, В і С при однаковій температурі контактів 1, 2 і З дорівнює нулю, тоді:
ЕАВ (То) + ЕВС (Т0) + ЕСА (Т0) = 0 (9.21)
о

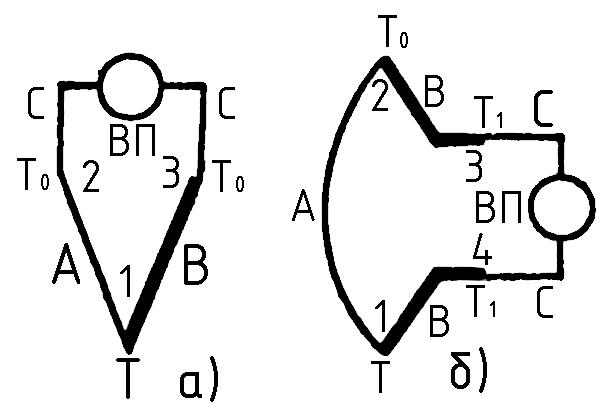

Рис. 9.4. Схема
термоелектричного термометра:
а-із включенням
до його вільних кінців провідника С;
б-із включенням до термоелектроду В
провідника С
Е = ЕАВ (Т) - ЕАВ (То) (9.22)
Розглянемо термоелектричне коло зображене на рис. 9.4б. Враховуючи, що температура місць з'єднань 3 і 4 однакова, матимемо:
Е = ЕАВ (Т) + ЕВС (Т1) +
+ЕСВ (Т1) + ЕВА (То) (9.23)
Додатньо зарядженим термоелектродом перетворювача вважається той, по якому струм тече від робочого (гарячого) кінця до вільного (холодного). Якщо врахувати те, що термоелектрод написаний в індексі першим - додатній, а другий від’ємний
ЕВС (Т1) = - ЕСВ (Т1) і ЕВС (Т0) = - ЕАВ (Т0) (9.24)
тоді рівняння (9.23) запишеться у вигляді:
Е = ЕАВ (Т) - ЕСВ (Т1) + ЕСВ (Т1) - ЕАВ (Т0) =
=ЕАВ (Т) - ЕАВ (Т0) (9.25)
Вирази (9.22) і (9.25) однакові. Це означає, що термо-е.р.с. термопари не залежить від введення в його коло третього провідника, якщо температури кінців цього провідника однакові. Дане положення поширюється на коло, що складається з довільного числа провідників, тобто включення одного, двох і більше провідників в коло термоелектричного термометра не викликає впливу на значення його термо-е.р.с., якщо кінці таких провідників будуть мати однакову температуру.
Термо-е.р.с. виникає також між кінцями однорідного провідника, які мають різні температури. У цьому випадку до появи стану рухомої рівноваги додатньо заряджається більш нагрітий кінець провідника, який має вищу концентрацію вільних електронів. Збільшення різниці температур між кінцями провідника підвищує виникаючу в ньому термо-е.р.с.
Для вимірювання термо-е.р.с. термоелектричного термометра в його коло необхідно під’єднати вимірювальний прилад, схеми включення якого зображенні на рис. 9.5.
Саме варіант, зображений на рис. 9.5.б, покладено в основу експрес-методу термо-е.р.с. для визначення вмісту вуглецю в сталях і чавунах та виробах із них, в якому досліджуваний зразок на схемі є провідником А, а контактуючими термоелектродами є два провідника В, під’єднаних до чутливого вимірювального приладу.
С
Рис. 9.5. Схеми
включення вимірювального приладу в
коло термоелектричного
термометра:
а - у вільні кінці;
б - в термоелектрод
Майже всі методи досліджень термоелектричних властивостей основані на вимірюванні коефіцієнтів по відношенню до певного електроду порівняння, абсолютна термо-е.р.с. якого відома. Метод термо-е.р.с. є безруйнівним способом ідентифікації зразків із металевого ряду, з чутливим до фазових перетворень і компонентного складу сплавів, зокрема легуючих елементів. Є реальна перспектива до використання цього методу для визначення вмісту вуглецю в сталях і чавунах (система Fe – Fe3C ) як альтернатива хімічному аналізу, наприклад, поширеному методу волюмометрії, але для цього потрібно розробити надійну конструкцію приладу і здатну до оперативного проведення аналізу із потрібною точністю. Рішення поставленої задачі розглянемо нижче.
