3.6.2. Диффузионная емкость
Диффузионная емкость - это виртуальная емкость, с помощью которой моделируют эффект конечного времени “рассасывания” неравновесного заряда неосновных носителей в высокоомной части р-п-перехода.
Если, как и ранее, рассматривать случай, когда область р является более высокоомной, то есть
nn>>pn,
а) б)

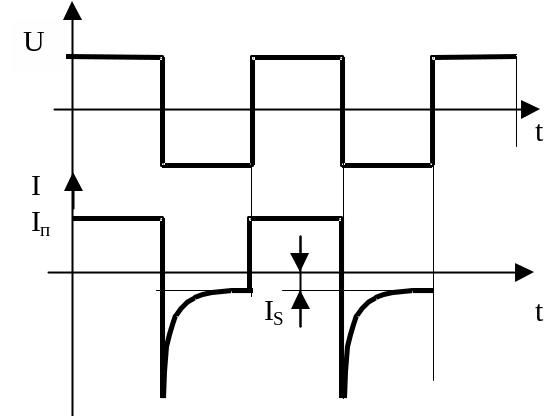

Рис. 3.12. Проявление
диффузионной емкости р-п-перехода:
а) при низкой
скорости изменения сигнала;
б) при высокой
скорости изменения сигнала
На рис. 3.12 б показано, как диффузионная емкость при высокой частоте изменения напряжения приводит к потере свойства односторонней проводимости р-п-перехода. Очевидно, что, чем больше величина прямого тока, тем больше неравновесный заряд, тем больше времени необходимо для его рассасывания (разряда диффузионной емкости), тем больше инерционность р-п-перехода.
3.7. Пробой р-п-перехода
Увеличение обратного напряжения до некоторого критического значения вызывает явление лавинообразного нарастания обратного тока, которое, если не принять мер по его ограничению, вызовет разрушение р-п-перехода. Это явление называется пробоем. Физический механизм пробоя достаточно сложен и его условно можно разделить на два типа: тепловой и электрический.
3.7.1. Тепловой пробой
Тепловой пробой можно упрощенно представить следующей схемой: при протекании обратного тока на р-п-переходе выделяется мощность Р=U0I0, что приводит к нагреву объема полупроводника. Возникает положительная тепловая связь, которая, если не обеспечить температурного равновесия (за счет эффективного отвода тепла), приведет к тепловому разрушению р-п-перехода. Предотвращение теплового пробоя является серьезной инженерной задачей и достигается за счет ограничения величины обратного напряжения и обеспечения хорошего отвода тепла от р-п-перехода (установка р-п-перехода на теплоотводящие пластины - радиаторы, активное вентилирование).
3.7.2. Электрический пробой
Рис.
3.13. Характеристика
электрического
пробоя
