Скріплення деталей заготовок верху взуття нитковими швами.
Місце з'єднання деталей називається швом.
Ниткові шви утворюються на швейних машинах різних типів і конструкцій шляхом переплетення ниток, які вводяться голкою в деталі. Стібком називається елемент ниткової строчки між двома проколами голки, що повторюється, і представляє собою закінчене переплетення ниток на матеріалі. Строчка - це послідовний ряд стібків, а шов - з'єднання строчкою двох або більше шарів матеріалу (шкіри, текстилю, хутра і т. ін.). Під нитковими швами належить розуміти з'єднання матеріалу за допомогою строчок.
Види ниткових стібків.
Клас 100 |
прості ланцюгові стібки, в основі яких лежить одно-нитковий ланцюговий стібок |
утворюються однією голковою ниткою, основна особливість - переплетення ниток з послідуючою петлею цієї нитки після того як петля проведена крізь матеріал |
Клас 200 |
об'єднує так звані ручні стібки |
|
Клас 300 |
човникові стібки, в основі яких покладений двонит-ковий човниковий стібок |
утворюються переплетенням двох груп ниток: петлі однієї групи проводяться крізь матеріал, де вони переплітаються з ниткою другої групи |
Клас 400 |
охоплює ланцюгові стібки на основі двониткового ланцюгового стібка |
утворюються переплетенням або накла-данням одна на, одну петель двох або більше груп ниток: петлі однієї групи проводяться крізь матеріал і переплі-таються з петлями другої групи ниток |
клас 500 |
краєобкидні стібки |
утворюються переплетенням однієї або більше груп ниток, де хоча б одна група ниток обводиться навколо краю матеріалу: петлі однієї групи ниток проводяться крізь матеріал і переплітаються з другою перед тим, як останні переносяться навколо краю матеріалу і переплітаються з ниткою першої групи |
клас 600 |
покривні багатониткові стібки |
утворюються переплетенням трьох груп ниток, які покривають при цьому матеріал з обох боків і петлі першої групи ниток проводяться крізь петлі третьої групи ниток, розташованих на поверхні матеріалу, потім крізь матеріал, на нижньому боці якого переплітаються з петлями другої групи |
Графічне зображення та кодове позначення |
Назва стібка |
Сфера застосування |
Клас 100 |
||
|
Однонитковий однолінійний прямий ланцюговий |
Для тимчасового з`єднання деталей. |
|
Однонитковий ланцюговий потайний |
Для підшивання країв деталей |
Клас 300 |
||
|
Двохниткоий однолінійний прямий човниковий |
Для зєднання деталей зшивним, настроченим швами |
|
Двохниткоий однолінійний зигзаподібний човниковий |
Для зєднання деталей зигзагоподібним швом |
|
Двохниткоий однолінійний човниковий з парних зигзаподібних стібків |
Для зєднання жорстких і сипучих матеріалів |
|
Трьохнитковий двохлінійний човниковий |
Для виконання оздоблювальних паралельних строчок |
Графічне зображення та кодове позначення |
Назва стібка |
Сфера застосування |
||
Клас 400 |
||||
|
Двонитковий однолінійний прямий ланцюговий |
Для зєднання деталей, окантовування зрізів деталей |
||
|
Двонитковий зигзагоподібний ланцюговий |
Для виконання оздоблювальних строчок |
||
|
Трьохнитковий двохлінійний ланцюговий |
Для оздоблювальних швів |
||
Клас 500 |
||||
|
Двохнитковий обкидний зшивний ланцюговий |
Для зєднання деталей виробів з одночасним обметуванням зрізів |
||
|
Двохнитковий обкидний ланцюговий |
Для обметування зрізів деталей |
||
|
Трьохнитковий обкидний зшивний ланцюговий |
Для зєднання деталей з одночасним обметуванням зрізів |
||
Графічне зображення та кодове позначення |
Назва стібка |
Сфера застосування |
||
Клас 500 |
||||
|
Трьохнитковий обкидний ланцюговий |
Для обметування зрізів деталей |
||
|
Чотирьохнитковий двохлінійний зшивний обкидний ланцюговий |
Для зєднання деталей з одночасним обметуванням зрізів |
||
|
|
|
||
Клас 500 |
||||
|
Чотирьохнитковий двохлінійний ланцюговий |
Для пришивання еластичної тасьми |
||
|
|
|
||
Загальний вид шва
|

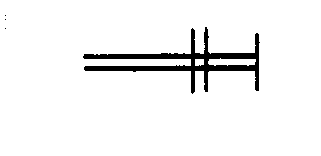

Схематичне зображення |
Призначення швів |
|
|

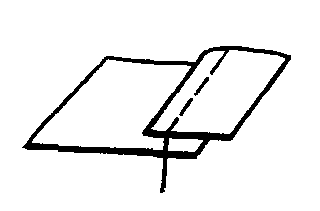

Настрочений шов Для з’єднання деталей верху і підкладки. При дворядній строчці для з`єднання вузлів |
|
|
Настрочений шов Для з’єднання деталей верху з підкладкою |
|
|
Зшивний шов Для з’єднання країв деталей верху взуття |
|
|
Зшивний шов Для з’єднання країв деталей текстильної підкладки |
|
|
Зшивний шов з прошвою Для з’єднання країв деталей |
|
|
Зшивний двохрядний шов Для з’єднання країв деталей текстильної підкладки |
Загальний вид шва
|
Схематичне зображення |
Призначення швів |
|
|

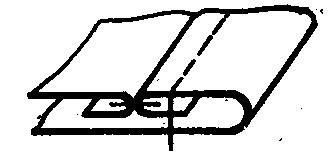

Виворітний шов з пристрочуванням Для обробки верхнього канту заготовок верху взуття |
|
|
Окантовочний шов Для обробки верхнього краю заготовки |
|
|

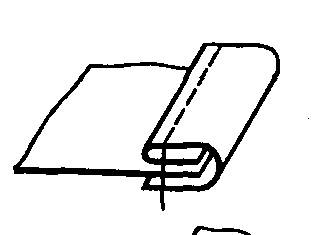

Окантовочний шов з підворотом Для обробки верхнього краю заготовки |
|
|

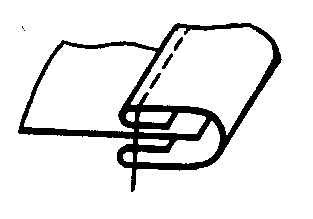

Окантовочний шов з подвійним підворотом Для обробки верхнього краю заготовки |
|
|
Зигзагоподібний шов При з’єднанні деталей верху і підкладки |
|
|

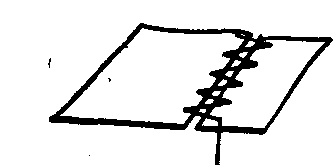

Зигзагоподібний шов встик
При з’єднанні деталей верху
|
Загальний вид шва
|
Схематичне зображення |
Призначення швів |
|
|

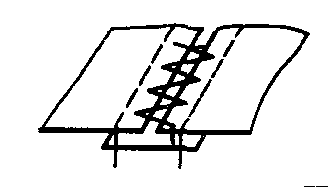

Зигзагоподібний шов внахлест
При з’єднанні деталей підкладки |
|
|
Зигзагоподібний шов з розстрочуванням
При з’єднанні деталей верху і підкладки |
|
|
Зшивний шов з розстрочуванням
Для з’єднання деталей підкладки |
|
|

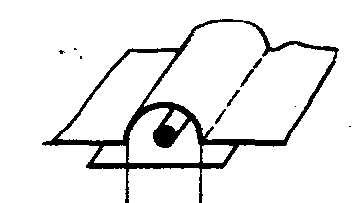

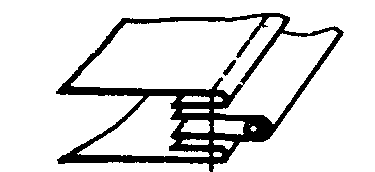

Шов з прокладанням шнура і укріпляючої тасьми
Для оздоблення деталей |
|
|

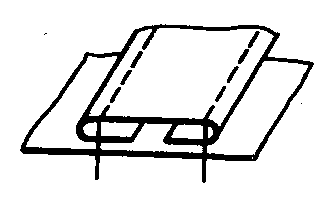

Шов з прокладанням оздоблювальної тасьми
Для оздоблення деталей |
|
|

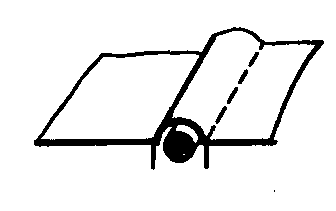

Шов з прокладанням шнура
Для оздоблення деталей |
