Осмотр поворотного механизма
При осмотре поворотного механизма проверить:
а) надежность его крепления. Гайки должны быть плотно поджаты и застопорены;
б) работу поворотного механизма. Поворот должен быть плавным, легким и без заеданий.
Таблица 7
Возможные неисправности и способы устранения
Неисправность |
Вероятная причина |
Способ устранения |
Самопроизвольное разворачивание башни при крене САО |
Нарушение регулировки фрикциона поворотного механизма |
Отрегулировать фрикцион |
Сбиваемость башни относительно корпуса шасси после каждого выстрела более чем на 0-12 при стрельбе на курсовых углах ±35˚ |
5.7. Электрооборудование сао 2с9
5.7.1. Электрооборудование сао: назначение, состав и общее устройство
Электрооборудование боевого отделения предназначено для подачи напряжения питания на орудие 2А51 и прицел 1П8, освещения рабочих мест наводчика и заряжающего, обогрева стекол приборов наблюдения, подсветки штыря мерной базы и автоматического закрывания клапанной коробки.
В состав электрооборудования входит распределительная коробка, блок питания прицела, четыре плафона и комплект кабелей.
Распределительная коробка предназначена для распределения напряжения питания к приборам боевого отделения и орудию 2А51. Она состоит из корпуса и панели с прокладкой. На боковых стенках корпуса коробки установлены три колодки разъемов; на панели установлены электроэлементы: два резистора на трех стойках, два предохранителя в держателях, две лампы с патронами и колпачками, два микротумблера и автомат защиты сети.
Размещение электрооборудования боевого отделения показано на рис. 21. Работа электрооборудования боевого отделения осуществляется совместно с электрооборудованием шасси посредством соединения их электрических цепей через разъем Ш32.
Питание электрообогревных стекол приборов наблюдения Э8 и Э9 производится от коробки КР-60 шасси, при этом на контакты 7, 8, 9, 10 разъема Ш32 поступает напряжение +27В, а контакт 5 приборов соединен с корпусом, который является «минусом» при включении выключателя МАССА. Питание плафонов Э2, ЭЗ, Э4, Э10 осуществляется непосредственно от аккумуляторной батареи шасси, при этом напряжение +24В подается на контакт 2Ш32, а напряже-

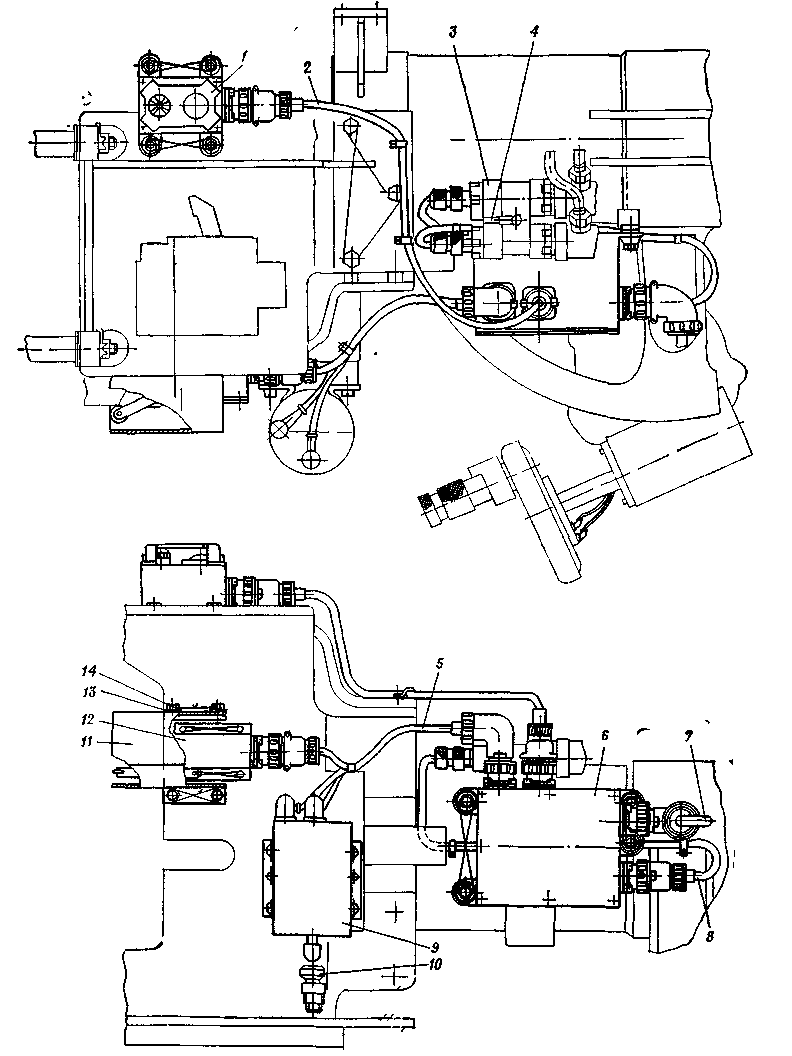

Рис.21
Размещение электрооборудования:
1
— пульт досылки; 2 — кабель; 3 —
электровоздушный клапан продувки; 4 —
электровоздушный клапан досылки; 5 —
кабель; 6 — распределительный блок;
7 — кабель; 8 —кабель; 9 — электромагнит;
11 — ограждение; 12 — блок-контакт КЛИН
ние — 24В — на контакт 3Ш32. На блок питания прицела Э1 через контакты 1, 12 разъема Ш32 поступает соответственно + 27В, — 27В бортовой сети шасси.
Через контакты 1, 12 разъема Ш32, предохранитель Пр2 напряжение бортовой сети поступает также на электрообогревное стекло Э5 при включении тумблера В1, на лампы Л2, Л3 штыря при включении тумблера В2 и на орудие 2А51 и лампу Л1 СИСТЕМА при включении автомата защиты сети ВЗ. Кроме того, на орудие 2А51 (в цепь стрельбы и лампу Л4 ЛЮКИ ЗАКРЫТЫ) напряжение +27В подается через контакт 6Ш32 от бортовой сети шасси через конечные выключатели крышек люков командира и механика-водителя.
В режимах А и ОР через контакт 5Ш32 на тяговое реле Р1 клапанной коробки от коммутационного блока шасси подается напряжение +27В, при этом тяговое реле срабатывает — клапанная коробка закрывается.
Электрооборудование 2А51 представляет собой комплекс электротехнических устройств, предназначенных для управления исполнительными механизмами изделия, электрической блокировки механизмов и сигнализации.
Электрооборудование 2А51 обеспечивает безопасную работу расчета при стрельбе, управление пневмооборудованием (досылку выстрела и продувку канала ствола), электроспуск ударного механизма.
Род
тока — постоянный. Напряжение
В. Система электропроводки — двухпроводная.
Электрооборудование включает в себя следующие узлы и электротехнические устройства:
распределительный блок, установленный снизу люльки;
блок-контакт КЛИН, установленный на нижнем листе ограждения;
пульт досылки, установленный на правом боковом листе ограждения;
электромагнит, установленный на нижнем листе ограждения;
контактное устройство электроспуска, установленное на подъемном механизме;
электромонтажный комплекс кабелей.

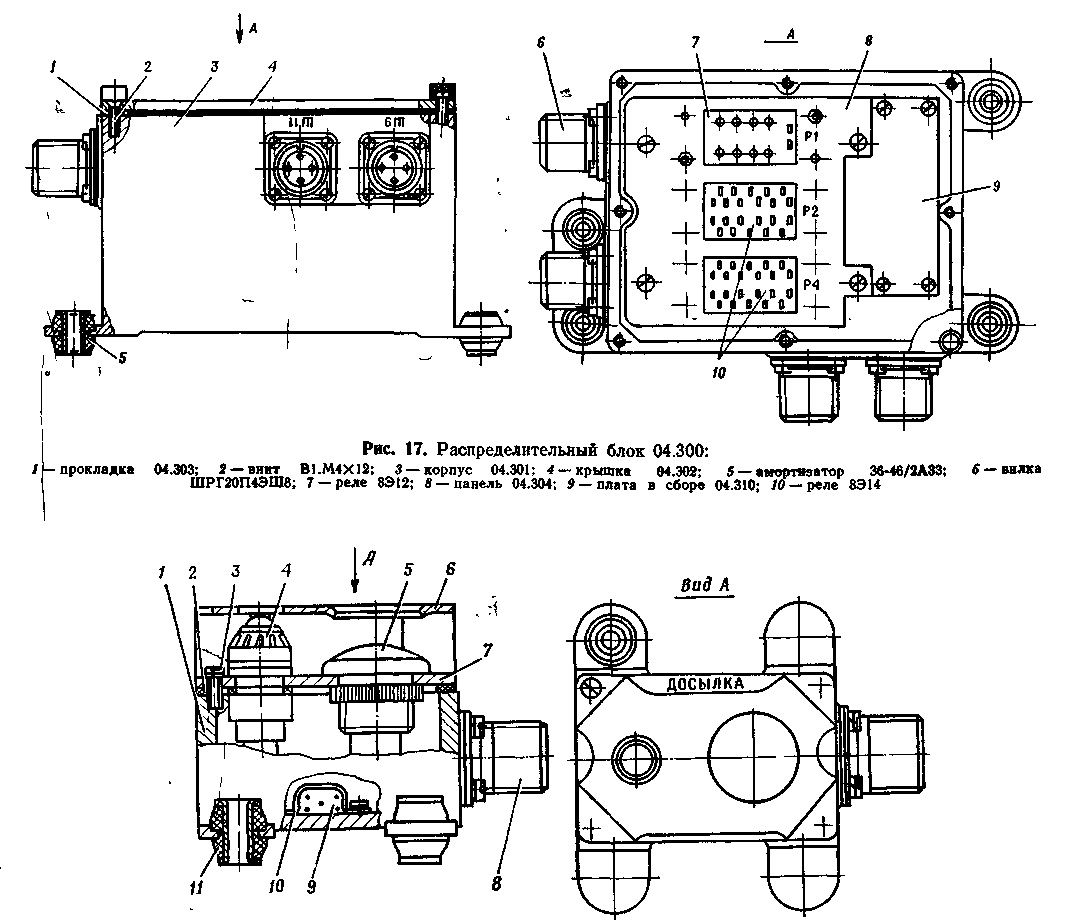

Рис.
22 Распределительный блок: 1
– прокладка, 2 - винт, 3 – корпус, 4 –
крышка, 5 – амортизатор, 6 – вилка, 7 –
реле, 8 – панель, 9 – плата в сборе, 10 –
реле
корпус
Распределительный блок (рис.22) предназначен для коммутации электрических цепей изделия. Он состоит из корпуса, панели, платы в сборе, крышки с прокладкой. На двух боковых стенках корпуса закреплены четыре вилки штепсельных разъемов Ш8, Ш9, Ш10, Ш11, предназначенных для подключения кабелей.
Панель предназначена для крепления платы в сборе двух реле. На плате установлены реле РЗ, два конденсатора С1, С2, резисторы R2, R3, R5, R6, два диода Д1 и Д2 и два транзистора Т1 и Т2.
Блок-контакт КЛИН предназначен для переключения электрических цепей в зависимости от положения клина. Блок-контакт состоит из корпуса с установленными на нем вилкой, переключающего устройства и крышки с прокладкой. В корпус крепится валик, на который надета пружина кручения, и штифтом закреплен кулачок.
Основным элементом переключающего устройства является микропереключатель. Для регулировки рабочего и дополнительного хода штока микропереключателя на контактный рычаг устанавливается регулировочный винт. После замыкания контактов микропереключателя винтом обеспечивается дополнительный ход штока микропереключателя, равный 0,07—0,14 мм.
При развороте под действием клина рычага поворачивается кулачок, при этом контактный рычаг под действием пружины опускается и скользит по кулачку. Когда кулачок развернется на угол 11°±1° от упора, контактный рычаг нажмет на шток микропереключателя и замкнет его контакты. При снятии с рычага усилия разворота кулачок и контактный рычаг под действием пружин возвращаются в исходное положение, освобождая шток микропереключателя и размыкая контакты.
Рис.23
Пульт досылки:
1
— корпус; 2 —прокладка; 3 —винт; 4 —
фонарь; 5 —кнопка однополюсного
включения-выключения; 6 — скоба; 7 —
павель; 8 — вилка; 9
— реле; 10 — скоба; 11— амортизатор
Пульт досылки (рис.23) предназначен для выдачи сигнала на срабатывание магистрали досылки пневмооборудования.
Пульт состоит из корпуса, панели с прокладкой и скобы, предназначенной для механической защиты фонаря и случайных включений кнопки. На боковой стенке корпуса закреплена вилка разъема Ш16, предназначенная для подключения кабеля. Панель предназначена для крепления фонаря с лампой и кнопки. Внутри корпуса крепится реле скобой.
При нажатии на кнопку реле своими контактами самоблокируется, тем самым исключается остановка досылателя при опускании кнопки.
Электромагнит предназначен для приведения в действие спускового механизма при электроспуске. Контактное устройство электроспуска предназначено для замыкания цепи электроспуска при произведении выстрела.
Электромонтажный комплект кабелей служит для соединения между собой узлов электрооборудования и состоит из кабелей.
Устройство кабелей однотипное, кабели состоят из проводов и штепсельных разъемов или наконечников.
На часть кабеля, подвижную при работе изделия, надета металлическая оболочка.
