- •Люминесцентные методы радиометрии.
- •Радиофотолюминесценция(рфл).
- •Радиотермолюминесценция(ртл).
- •Ускорители электронов.
- •Линейные резонансные ускорители.
- •Бетатроны.
- •Микротроны.
- •Установки гамма и электронного ускорения.
- •Универсальные шланговые гамма дефектоскопы.
- •Радиоактивные источники. Радиационно-дефектоскопические радиоактивных источников.
- •Методы регистрации и измерении ионизирующего излучения.
- •Ионизационный метод. Ионизационные камеры.
- •Газоразрядные счетчики.
- •Полупроводниковые детекторы.
- •Сцинтилляционный метод.
- •Фотографический метод.
- •Спектрометрический метод.
- •Радиографический метод контроля сварных соединений.
- •Рентгенографические пленки и их химика-фотографическая обработка.
- •Типы пленок.
- •Усиливающие металлически и люминесцентные экраны.
- •Фото-зарядки и материалы кассет.
- •Схемы просвечивания сварных соединений.
- •Расшифровка снимков.
- •Примеры сокращенной записи дефектов при расшифровки снимков и документальном оформлении результатов радиографического контроля.
- •Радиационный метод контроля на наличие поверхностных дефектов.
- •Технология и организация работы.
- •Выдерживание детали в вакууме и в криптоне 85.
- •Авторадиография при ргд.
- •Авторадиография жидких ядерных эмульсий.
- •Авторадиография с использованием покрытых слоем ядерной эмульсии слепков с контрольной поверхности деталей.
- •Расшифровка авторадиография.
- •Область применения ргд.
- •Радиоскопический метод контроля.
- •Преобразователи радиационного изображения.
- •Рентгеновские электроно-оптические преобразователи.
- •Системы радиоскопического контроля.
Схемы просвечивания сварных соединений.
Сварные соединения применяемые в
различных конструкциях просвечиваются
по типовым схемам. Выбор фокусных
расстояний при просвечиванию близких
к ним по форме соединений и литых деталей
производится с учетом выполнения условий

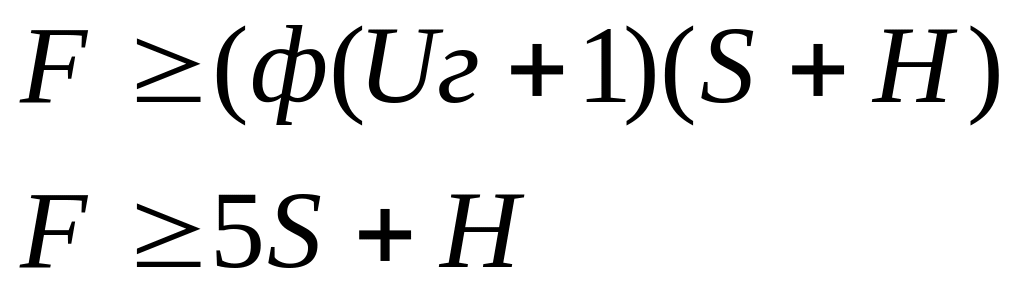

ф –диаметр фокусного пятна радиоактивного вещества, u максимально допустипая вязкость, S максимальная толщина контролируемого соединения в направлении излучения, H расстояние от пленки до обращенный к пленки поверхности контролируемого сварного соединения или литой детали в мм. В большинстве случаев фокусное расстояние выбирают экспериментально. В излучении направленном излучении фокусное расстояние должно быть не менее 500см, рекомендуемое фокусное расстояние равно 750мм и более. При панорамном просвечивании изнутри цилиндрических и сферических деталей фокусное расстояние не должно быть менее 25см, при просвечивании излучением рентгеновских аппаратом минимальное фокусное расстояние составляет 300мм.
Расшифровка снимков.
Просмотр и расшифровку снимков следует производить после их полного высыхания в затемненном помещении с применением специальных осветителей. Рекомендуется использовать негатоскопы с регулированием яркости размерами освещения поля. Размеры освещения поля должны регулироваться при помощи подвижных шторок или экранов масок в таких пределах, чтобы освещенное поле полностью перекрывалось снимком. Снимки допущенные к расшифровке должны удовлетворять следующим требованиям:
1 на снимке не должно быть пятен, полое, загрязнений, повреждений эмульсионного слоя и др.
2на снимках должны быть видны изображения ограничетельных меток, знаков и эталонов чувствительности. Расшифровка и оценка качества сварных соединений на снимках не имеющих изображений эталонов чувствительности допускается при панорамном просвечивании кольцевых сварных соединений при одновременном экспонировании более 4 пленок.
В этих случаях независимо от общего числа снимков допускается устанавливать по одному эталону чувствительности на каждую четверть длины окружности сварного соединения. 2 при невозможности применения эталона чувствительности, в этих случаях чувствительность определяется на имитаторах сварного соединения при отработке режима контроля. Оптическая плотность контролируемого участка шва, около шовной зоны и эталона чувствительности должна быть не менее 1.5. Уменьшение оптической плотности изображения сварного соединения на любом участке этого изображения по сравнению с оптической плотностью изображение эталона чувствительности не должно превышать 1%. Чувствительность контроля не должна превышать значений приведенных в таблице, которая называется предельное значение требуемой чувствительности контроля.
Контролируемая толщина, мм |
Класс чувствительности |
||
I |
II |
II |
|
До 5мм (включительно) |
0.1 |
0.1 |
0.2 |
Свыше 5 до 9(включительно) |
0.2 |
0.2 |
0.3 |
Свыше 9 до 12(включительно) |
0.2 |
0.3 |
0.4 |
Свыше 12 до 20(включительно) |
0.3 |
0.4 |
0.5 |
Свыше 20 до 30(включительно) |
0.4 |
0.5 |
0.6 |
Свыше 30 до 40(включительно) |
0.5 |
0.6 |
0.75 |
Свыше 40 до 50(включительно) |
0.6 |
0.75 |
1 |
Свыше 50 до 70(включительно) |
0.75 |
1 |
1.25 |
Свыше 70 до 100(включительно) |
1 |
1.25 |
1.5 |
Свыше 100 до 140(включительно) |
1.25 |
1.5 |
2 |
Свыше 140 до 200(включительно) |
1.5 |
2 |
2.5 |
Свыше 200 до 300(включительно) |
2 |
2.5 |
2.5 |
Свыше 300 до 400(включительно) |
2.5 |
2.5 |
2.5 |
Примечание: при использовании проволочных эталонов чувствительности значение 0.3, 0.6, 0.75 и 1.5 заменяются значениями 0.32, 0.63, 0.8, 1.6 мм.
Конкретные значения чувствительности,
класса чувствительности должны
устанавливаться нормативной документацией
на контролируемое изделие либо определятся
по данной таблице в зависимости от
контролируемой толщины и класса
чувствительности. Для атомных
энергетических установок требование
к чувствительности устанавливается
соответствующими нормативными
документами. В соответствии с требованиями
нормативной документации на контролируемое
изделие допускается определять
чувствительность в процентах по формуле
,
К- чувствительность, S – контролируемая
толщина в мм. Для сокращения записи вида
и характера дефектов при расшифровки
снимков и оформление результатов
контроля следует использовать условные
обозначения буквами русского алфавита,
а по желанию заказчика дубликаты
заключений о качестве сварных соединений
могут оформляться с использованием
букв латинского алфавита.
Условные запись дефектов при расшифровки снимков и документальных оформлений результатов радиографического контроля.
Вид дефекта |
Условное обозначение |
Характер дефекта |
Цифровое обозначение ГОСТ 30242 |
Условное обозначение |
|||
Русский алфавит |
Латинский алфавит |
Рисский алфавит |
Латинский алфавит |
||||
Трещины |
Т |
Е |
Трещины вдоль шва |
101 |
Тв |
Еа |
|
Трещины |
Т |
Е |
Трещины поперек шва |
102 |
Тп |
Еb |
|
Трещины |
Т |
Е |
Трещина разветвленная |
106 |
Тр |
Еc |
|
Непровары |
Н |
D |
Не провар в корне |
4013 |
Нк |
Da |
|
Не провары |
Н |
D |
Не провар между валиками |
4012 |
Нв |
Db |
|
Не провары |
Н |
D |
Не провар по боковой стороне |
4011 |
Нр |
Dc |
|
Поры |
П |
А |
Отдельная пора |
2011 |
П |
Аа |
|
Поры |
П |
А |
цепочка |
2014 |
ЦП |
Аb |
|
Поры |
П |
А |
Скопление |
2013 |
СП |
Ас |
|
Шлаковое включение |
Ш |
В |
Отдельное включение |
301 |
Ш |
Ва |
|
Шлаковое включение |
Ш |
В |
Цепочка |
- |
ЦШ |
Вb |
|
Шлаковое включение |
Ш |
В |
Скопление |
- |
СШ |
Вс |
|
Вольфрамовое включение |
В |
С |
Отдельное включение |
3041 |
В |
Са |
|
Вольфрамовое включение |
В |
С |
Цепочка |
- |
ЦШ |
Сb |
|
Вольфрамовое включение |
В |
С |
Скопление |
- |
СВ |
Сс |
|
Оксидные включения |
О |
О |
- |
- |
О |
О |
|
Вогнутость корня шва |
Вкш |
Fа |
- |
515 |
- |
- |
|
Превышение проплава |
Ппр |
Fb |
- |
504 |
- |
- |
|
Смещение кромок |
Скр |
Са |
|
|
|
|
При расшифровке снимков определяются
размеры изображений трещин, непроваров,
пор и включений, а при необходимости
оценивается величина вогнутости корня
шва и превышение проплава(если корень
шва недоступен для внешнего осмотра).
Перечень размеров дефектов подлежащих
осмотру должен быть приведен в технической
документации на контроль и приемку
сварных соединений, при документальном
оформлении снимков определенные на них
размеры следует округлять до ближайших
значений из ряда 0.2, 0.3, 0.4, 0.5, 0.6, 0.8, 1, 1.2,
1.5, 2, 2.5, 3 или ближайших значений в мм.
Если определенный по снимку размер
превышает 3мм, если при контроле пленка
располагается на расстоянии Н обращенный
к пленке поверхности контролируемого
сварного соединения и выполняется
соотношение
определенные
по снимку размеры дефектов перед их
округлением следует умножить на
коэффициент
,
f – расстояние от наиболее удаленного
объекта, S – толщина. Расстояние объектов
от 1.5м применяется измерительная лупа
по ГОСТ 25706 с ценой деления 0.1мм. Свыше
1.5мм любое средство измерение с ценой
деления 1мм. По результатам контроля
составляется заключение о качестве
сварных соединений и справка о результатах
радиографического контроля(выдается
по требованию заказчика). В графе
обнаруженные дефекты, после условного
обозначения дефекта указываются их
размеры в мм. Сферических пор диаметр,
удлиненных пор, шлаковых и вольфрамовых
включений длинна и ширина через знак
умножения. Цепочек скопления окислов
включения, непроваров и трещин – длинна.
Для цепочек и скопления пор, шлаковых
и вольфрамовых включений после условного
обозначения дефектов входящих в цепочку
или скопления указываются максимальная
ширина или диаметр, и длинна этих дефектов
через знак умножения. При наличии на
снимке изображений одинаковых дефектов
(одного вида с одинаковыми размерами)
допускаются не записывать каждый из
дефектов отдельно, а указывать перед
условным обозначением дефектов их
число. Для сокращенной записи максимальной,
суммарной длинны дефектов должно
использоваться обозначение
мм. Для непроваров, пор и шлаковых
включений(если требуют техническая
документация на контроль) после указания
линейных размеров через тире указывается
высота дефекта. За высоту пор применяется
диаметр или ширина их изображения на
снимке. Высота дефектов указывается в
% к наименьшей из толщин свариваемых
элементов или в мм. Для цепочек и скопления
пор, и включений в заключении указывается
высота максимального дефекта входящего
в цепочку или скопление. При отсутствие
на снимках изображения снимков в графе
обнаруженные дефекты заключения делается
прочерк. При обнаружении на снимке
изображений дефектов не перечисленных
в таблице в заключении следует указывать
полное наименование дефектов. Оценка
качества сварного соединения проводится
по каждому снимку данного сварного
соединения в соответствии с нормативными
документами на контроль качества и
приемку сварных соединений. При отсутствии
недопустимых дефектов на снимке в графе
заключения(оценка участка сварного
соединения) производится запись годен,
а при наличии хотя бы одного недопустимого
дефекта – негоден. При положительной
оценки качества всех участков сварного
соединения в графе общая оценка сварного
соединения заключения следует производить
запись годен. При выявлении на одном
или нескольких участках сварного
соединения недопустимых дефектов в
графе заключения(общая оценка сварного
соединения) делается запись негоден. И
указывается ремонтопригодность сварного
соединения(вырезать или ремонт).
Заключение о качестве сварного соединения
должно быть оформлено в двух экземплярах,
оба экземпляра закрепляются печатью
лаборатории проводившей лаборатории,
все выдаваемые лабораторией заключения
должны быть заключены в журнале
радиографического контроля, каждый
экземпляр радиографического контроля
и все радиографические снимки к нему
должны храниться в архиве лаборатории
в течении двух лет с момента сдачи
объекта в эксплуатацию.
