4. Розрахунок сталевого настилу

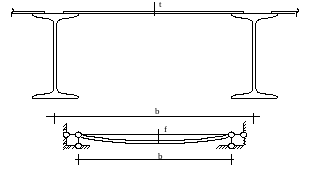

В якості настилу балкової клітки використаємо плоскі сталеві листи. Лист вкладається на верхній полці балок настилу та приварюють до них , як показано на рис. В цих умовах настил працює на розтяг зі згином та розраховується по другому граничному стану.
Робочий
проліт настилу приймаємо рівним відстані
між головними балками в світу,
шарнірно-нерухомим. В цих умовах настил
працює на розтяг зі згином та розраховується
по другому граничному стані.
Призначаємо мінімальну товщину настилу:
Відстань між балками настилу;
P=64,9; (кН/м); - Максимальний тиск на лист настилувід зосередженого навантаження;
ξ=15,6; - Коефіцієнт конструкції ортотропної плити
E=2,06*105; (МПа); - Модуль пружності сталі
Товщину листа настилу в автодорожніх та міських мостах tmin слід приймати не менше 12 мм. З конструктивних міркувань приймаємо товщину 12 мм.
5. Розрахунок сталевих поперечин
Поперечні балки як правило прикріплюють до головних балок за допомогою кутників або накладок, які об`єднують лише вертикальні стінки. Тому розрахунки поперечних балок ведуть з урахуванням поступливості закріплень як в розрізних конструкціях. Якщо балки мають консолі, то за опорні моменти приймають моменти при завантаженні консолей.
Поперечні балки розраховують на:
Постійне навантаження на 1 пог. метр поперечної балки:
від ваги полотна проїжджої частини
.
від ваги несучої конструкції настилу та ваги поздовжніх та поперечних балок
,
де
- навантаження на 1м2
від ваги полотна проїжджої частини і
ваги несучої конструкції настилу;
-
навантаження на 1 м2
балкової клітини (0,4-0,6 КПа);
- відстань
між поперечними балками (панель).
Тимчасове зосереджене навантаження від ряду коліс
Повинні бути визначені максимальний момент та мінімальний момент від розрахункових та нормативних навантажень посередині прольоту та поперечна сила на опорі і в середині прольоту. За наявності тротуарних консолей з моменту від постійного навантаження в середині прольоту слід відняти опорний момент від постійного навантаження на консолях.
Постійне навантаження на 1 пог м консолі тротуару;
- від ваги полотна тротуару;
- від ваги конструкції настилу та ваги балкової клітини тротуарів;
- зосереджений вантаж від ваги перил.
За цими
навантаженнями визначаються зусилля
і
в корні консолі.
Розподіл зосередженого навантаження залежить від коефіцієнта (К) – відносної жорсткості.
де b – крок поперечин;
l попер – довжина поперечини;
Іпопер - момент інерції поперечини;
Інаст – момент інерції настилу;
Приймаємо
значення К=0.33, тоді зусилля Р розподіляється
на 5 поперечин.
Визначаємо погонне навантаження на 1м поперечини нормативне:
Визначаємо розрахункове навантаження:
Визначаємо нормативний момент:
Визначаємо розрахунковий момент:
Визначаємо зусилля у поперечній балці:
Підбираємо переріз поперечної балки:
де γс – коефіцієнт умов роботи, залежить від призначення конструкції і визначається за таблицею 6 першого додатку СНіП.
Ry - розрахунковий опір за межею плинності.
де Е = 2,1·104 кН/см2 – модуль пружності матеріалу балки
[f/l]- нормативний відносний прогин.
Приймаємо двотавр № 20
Геометричні характеристики поперечної балки:
Wx = 184 см3 – момент опору перерізу;
Ix = 1840 см4 – момент інерції перерізу.
Перевіряємо міцність прийнятої поперечної балки:
Перевіряємо відносний прогин поперечної балки:
Перевіряємо дотичні напруження:
Встановлюємо недонапруження в поперечній балці:
Перевіряємо
поперечний переріз балки на дію
навантаження НГ-60
Розрахунковий тиск на одну поперечину:
Розрахункова схема поперечини при дії навантаження НГ-60
1 - прогон (головна балка); 2 - гусениця; 3 – поперечини
де Т=588кН (вага трактора); m=5,0/b.
Найбільший згинальний момент у поперечній балці від НГ-60:
Момент від постійного навантаження:
Сумарний момент:
Перевіряємо міцність балки:
де n – кількість балок.
Балка задовольняє вимоги.
