2.4.3.3 Выполнение отверстия диаметром 5 мм
– Нажать вкладку .
– В Дереве Конструирования выбрать только что созданный эскиз (он должен быть подсвечен).
– Вызвать команду Вытянутый вырез . Появляется динамический образец отверстия.
– В диалоговом окне Вырез-Вытянуть:
в поле От выбрать Плоскость для эскиза
в разделе Направление1 в поле Граничное условие (около кнопки )
выбрать режим До следующей.
– Нажать . В Дереве Конструирования появится запись Вырез-Вытянуть3, а на модели – сквозное отверстие 5, рисунок 30.
Рисунок 30
2.4.4 Создание полуцилиндра радиуса 20 мм
2.4.4.1 Выбор грани для создания полуцилиндра
Нажать на вкладку , а затем на кнопку Эскиз . Навести курсор
на горизонтальную плоскость в левой части детали. Щёлкнуть левой кнопкой мыши.
Совместить плоскость построений с плоскостью экрана – Перпендикулярно или Сверху .
2.4.4.2 Построение эскиза полуцилиндра.
– На кнопке
Дуга
из панели инструментов Эскиз
нажать на
чёрный треугольник и
выбрать
команду Дуга
через три точки
. Указать начальную точку дуги на нижнем
краю плоскости, затем – конечную точку
дуги на верхнем краю плоскости и, не
выходя из команды, растянуть дугу до
левого края плоскости. Дуга
строится по часовой стрелке.

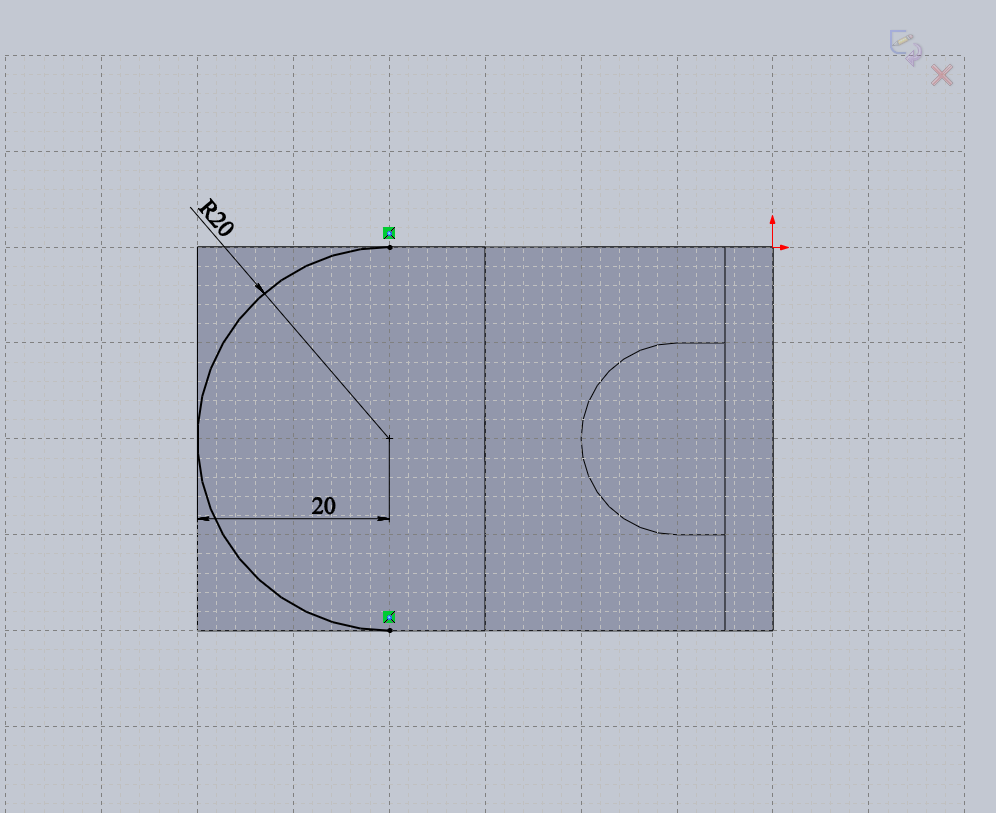

– Нанести размер радиуса дуги и привязать её центр к краям плоскости так, чтобы эскиз был определён. Эскиз имеет вид, представленный на рисунке 31.
Рисунок 31
– Завершить работу с эскизом и установить изометрический вид .
– Повернуть модель так, чтобы была видна левая часть детали (с полуцилиндром).
2.4.4.3 Выполнение полуцилиндра
– Нажать вкладку .
– В Дереве Конструирования выбрать только что созданный эскиз (он должен быть подсвечен).
– Вызвать команду Вытянутый вырез . Появляется динамический образец полуцилиндра.
– В диалоговом окне Вырез-Вытянуть в поле От выбрать Плоскость для эскиза
– В разделе Направление 1 в поле Граничное условие (около кнопки )
выбрать режим Насквозь.

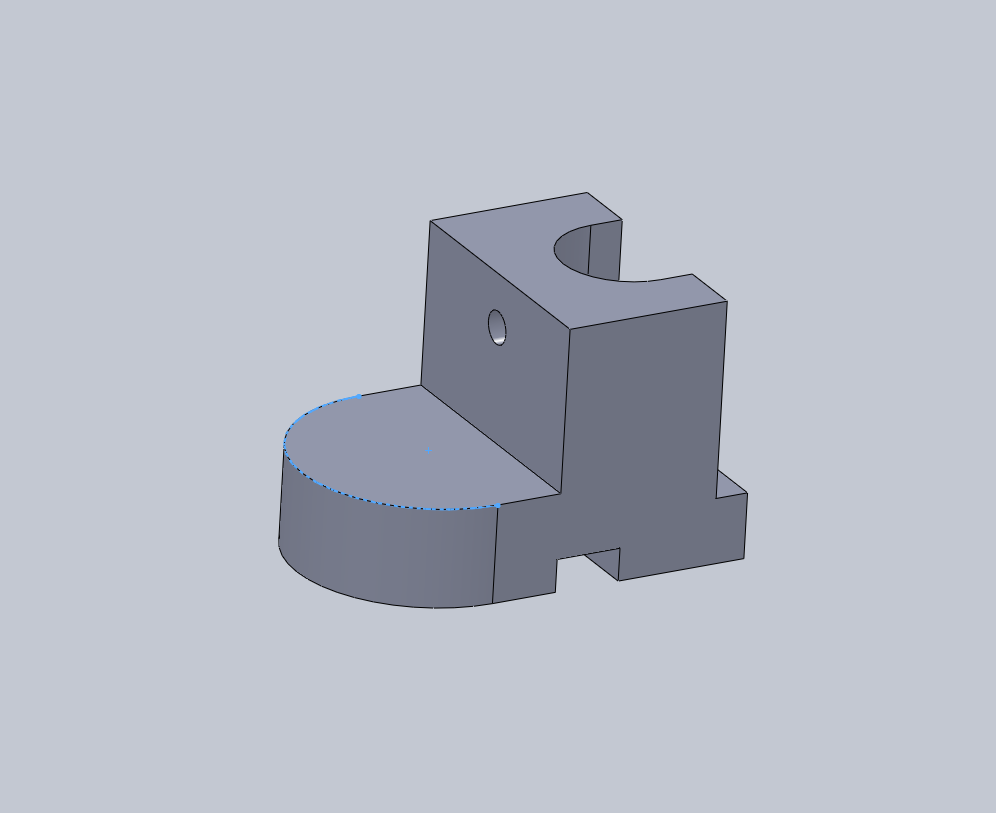

– Нажать . В Дереве Конструирования появится запись Вырез-Вытянуть4, а левая часть модели примет вид полуцилиндра, рисунок 32.
Рисунок 32
2.4.5 Создание отверстия с резьбой м10
2.4.5.1 Выбор грани для создания отверстия. Нажать на вкладку , а затем на кнопку Эскиз . Навести курсор на горизонтальную плоскость в левой части детали. Щёлкнуть левой кнопкой мыши.
Совместить плоскость построений с плоскостью экрана.
2.4.5.2 Построение эскиза отверстия под резьбу.
– Командой Окружность из панели инструментов Эскиз построить на
выбранной плоскости окружность с произвольным центром и произвольного диаметра.
– Нанести размер диаметра окружности (диаметр окружности под резьбу М10 равен 8,4мм). Чтобы совместить центр окружности с осью полуцилиндра, можно добавить взаимосвязь Концентричность. Для этого с панели Эскиз вызвать команду Добавить взаимосвязь . Выбрать полуокружность R20 и окружность 8,4, а в диалоговом окне Добавить взаимосвязь выбрать Концентричный. Эскиз определён, рисунок 33.
