2.4.2 Образование выемки глубиной 20 мм

2.4.2.1 Выбор грани для создания выемки. Нажать на вкладку , а затем на кнопку Эскиз . Навести курсор на верхнюю грань детали. Совместить плоскость построений с плоскостью экрана – Перпендикулярно или Сверху .

2.4.2.2 Построение эскиза выемки.

– Командой Линия провести горизонтальный отрезок произвольной длины и на произвольном расстоянии от края детали.

– На кнопке Дуга нажать на чёрный треугольник и выбрать команду Касательная дуга . Подвести курсор к конечной точке построенного отрезка. Когда она поменяет цвет, щёлкнуть левой кнопкой мыши и провести касательную дугу произвольного радиуса (должна получиться половина окружности).

– Командой Линия провести горизонтальный отрезок от конечной точки

дуги до края горизонтальной плоскости.

– Последнюю точку построенного горизонтального отрезка соединить командой Линия с начальной точкой эскиза выемки. Получилась замкнутая фигура.

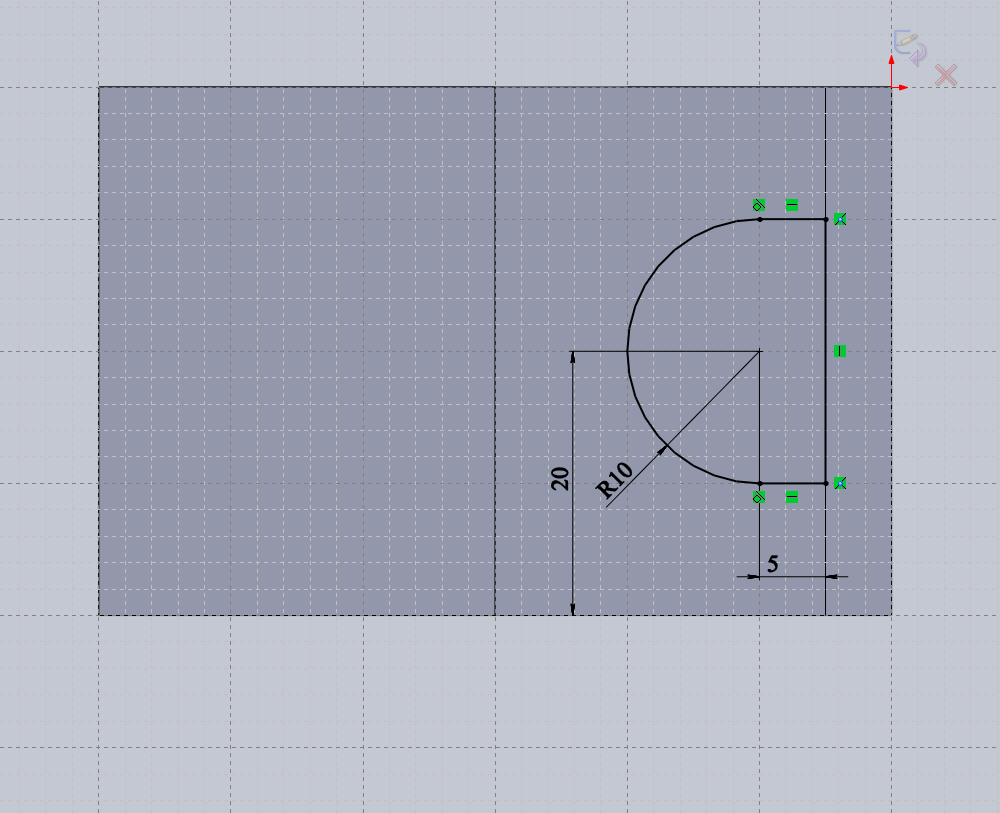

– Нанести размеры на построенной фигуре так, чтобы все линии контура выемки стали чёрными (эскиз определён), рисунок 27.

Рисунок 27

2.4.2.3 Выполнение выреза

– Вернуться в изометрический стиль изображения .

– Нажать вкладку .

– В Дереве Конструирования выбрать только что созданный эскиз (он должен быть подсвечен).

– Вызвать команду Вытянутый вырез . Появляется динамический образец прорези.

– В диалоговом окне Вырез-Вытянуть:

в поле От выбрать Плоскость для эскиза;

в разделе Направление 1 в поле Граничное условие (около кнопки ) выбрать режим На заданное расстояние;

в поле Глубина ввести значение 20.

Глубину выемки можно задать непосредственно на изображении модели: нажать на стрелку, показывающую направление вытягивания, и не отпускать кнопку мыши. Стрелка изменит цвет, а рядом появится линейка. Потянуть стрелку до деления 20 и отпустить кнопку мыши. Размер 20 сразу же отражается в поле Глубина диалогового окна.

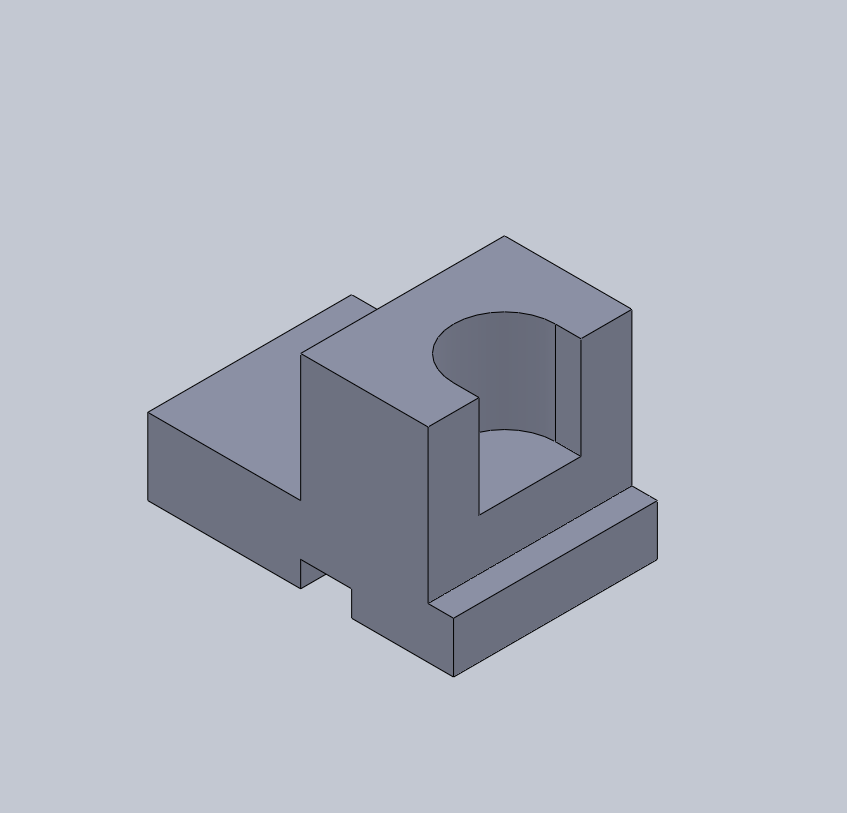

– Нажать . В Дереве Конструирования появится запись Вырез-Вытянуть2, а на модели – выемка заданной формы и глубиной 20, рисунок 28.

Рисунок 28

2.4.3 Образование отверстия диаметром 5 мм

2.4.3.1 Выбор грани для создания отверстия. Нажать на вкладку , а затем на кнопку Эскиз .

Развернуть модель так, чтобы была видна вертикальная плоскость, на которой начнётся отверстие 5. Навести курсор на эту плоскость. Совместить плоскость построений с плоскостью экрана – Перпендикулярно или Слева .

2.4.3.2 Построение эскиза отверстия.

– Командой Окружность построить на выбранной плоскости окружность с произвольным центром и произвольного диаметра.

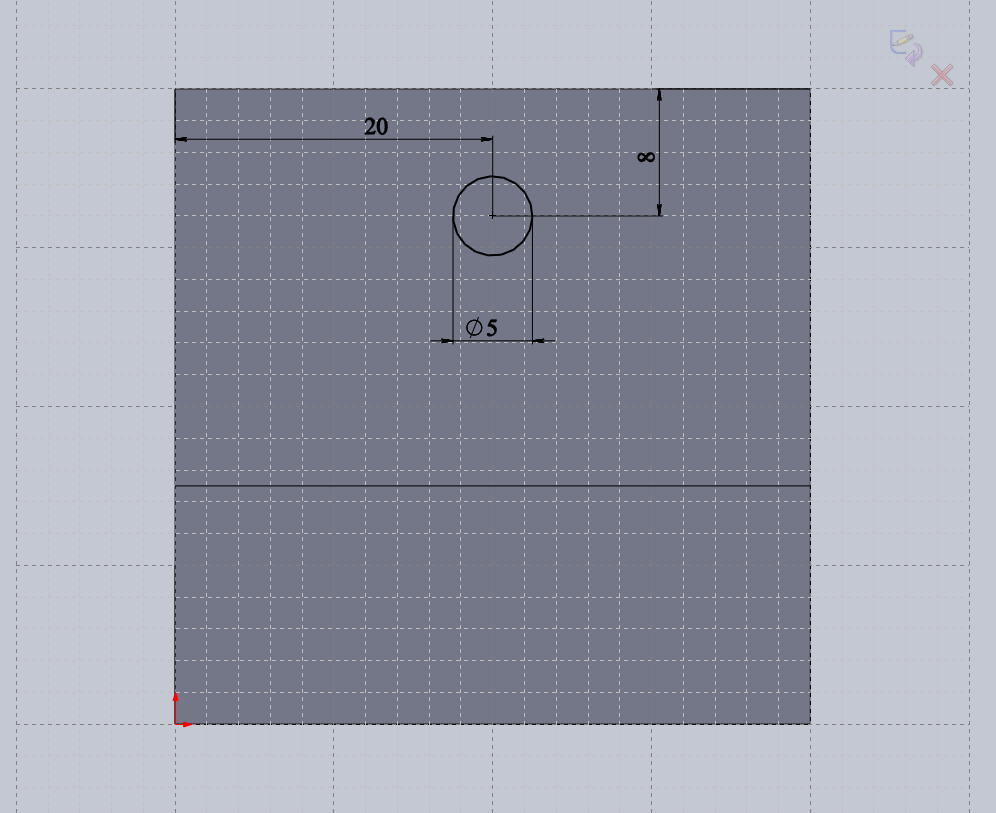

– Нанести размер диаметра окружности и привязать её центр к краям плоскости так, чтобы эскиз был определён. Эскиз показан на рисунке 29.

– Завершить работу с эскизом или и установить изометрический вид .

– Повернуть модель так, чтобы была видна плоскость, на которой начерчено отверстие.

Рисунок 29
