6. Выбор технологии, механизации и организации производства работ с расчётом календарного графика

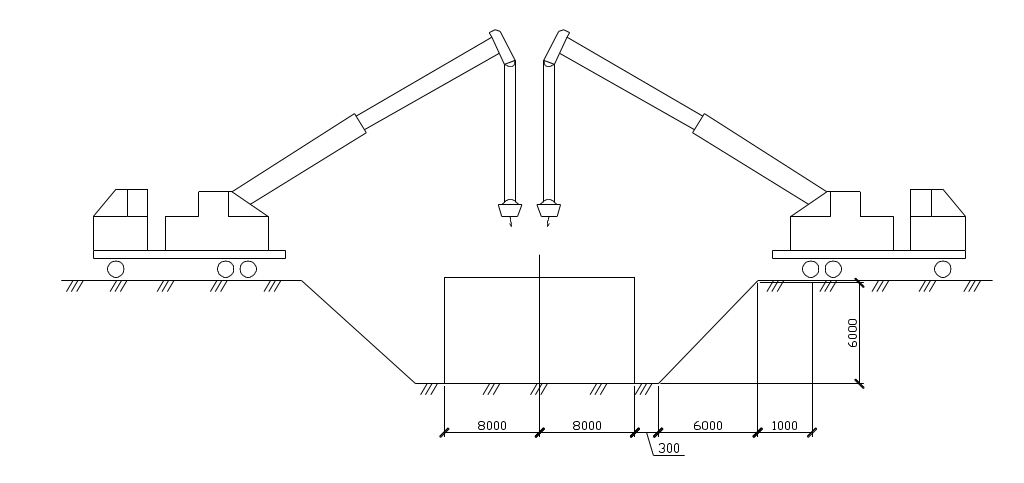

Рис.3 Укладка сеток и установка опалубки

Ключевыми при выборе крана параметрами являются его максимальные грузоподъёмность и вылет стрелы. Минимальный вылет стрелы нахожу по рисунку .

L_тр = 1 + 6 + 0.3 +8 = 15,3 м.

Технические характеристики стрелового крана(КС3562):

Наибольшая грузоподъемность - 10 т;

Вылет стрелы - 18 м;

Длина стрелы – 26 м;

Масса крана - 14,3 т;

Габариты в транспортном положении - 13,15х2,88х3,8 м;

Принимаю для подвоза бетона к сроительной площадке автобетоносмеситель МАЗ-503

Технические характеристики автобетоносмесителя МАЗ-503:

Вместимость смесительного барабана по готовому замесу, м³ ……2,5

Объем барабана, м³ ……………………………………………………………………………………………………………6,0

Высота загрузки материала, м …………………………………………………………………………………3,42

Объём бака для воды, м³…….…………………………………………………………………………………………0,65

Мощность привода барабана, кВт………………………………………………………………………………40

Для уплотнения бетонной смеси применяют электрические ручные глубинные вибраторы с гибким валом. Марку вибратора выбираем в зависимости от длины рабочей части и толщины укладываемого слоя. Толщину слоя рассчитываем по формуле:

h=(Q*t)/F; д.б.  1,25 длина рабочей части вибратора.

где: Q – темп бетонирования, 2,5 м³/ч;

F – площадь бетонированного участка;

t – время до начала схватывания, 120-43=77мин;

м²

Бетонирование дна и стенок производится по частям. Дно разбивают на 5 частей, а стенки на 4 частей в плане и 14 частей по горизонтали.

Бетонирование дна осуществляем в один слой толщиной 1м.

Выбираем вибратор ИВ – 90.

Техническая характеристика подвесного вибратора ИВ–90

Наружный диаметр корпуса, мм 133

Длина корпуса, мм 1100

Частота колебаний с^-1 800

Возмущающая сила кН 21

Мощность электродвигателя, кВт 2.8

Бетонирование стенок:

h=(2,5*1,28)/11,77=0,27м1,25*0,44=0,55м.

Выбираем вибратор ИВ–47А.

Техническая характеристика глубинного вибратора ИВ–47А

Общая масса вибратора, кг 35,5

Вибронаконечник

Наружный диаметр корпуса, мм 51

Длина рабочей части, мм 440

Частота колебаний, мин^-1 1000

Масса, кг 8,7

Электродвигатель

Номинальная мощность, кВт 1,2

Напряжение, В 36

Чистота тока, Гц 50

Масса, кг 14,3

Гибкий вал

Длина, мм 3000

Масса, кг 12,5

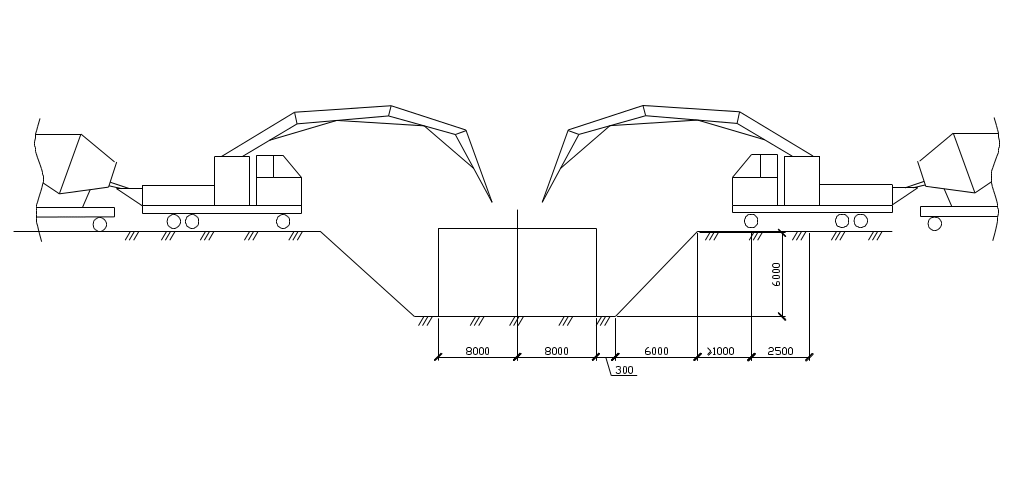

Рис. 4 Схема укладки бетонной смеси

Ключевыми при выборе автобетононасоса параметром является его максимальный вылет распределительной стрелы. Минимльный вылет стрелы нахожу по рисунку.

L_тр = 8 + 0.3 + 6+ 1 + 2,5 = 17,8 м.

Данным требованиям соответствует: автобетононасос СБ-126

Технические характеристики автобетононасоса СБ-126

Производительность, м³/ч…………………………………………………5…65

Вылет распределительной стрелы, м…………………………..…………18

ОК,см………………………………………………………………………4…14

Dмакр. заполнителя,мм……………………………………………………………40

Вместимость приёмного бункера,м³………………………………0,7

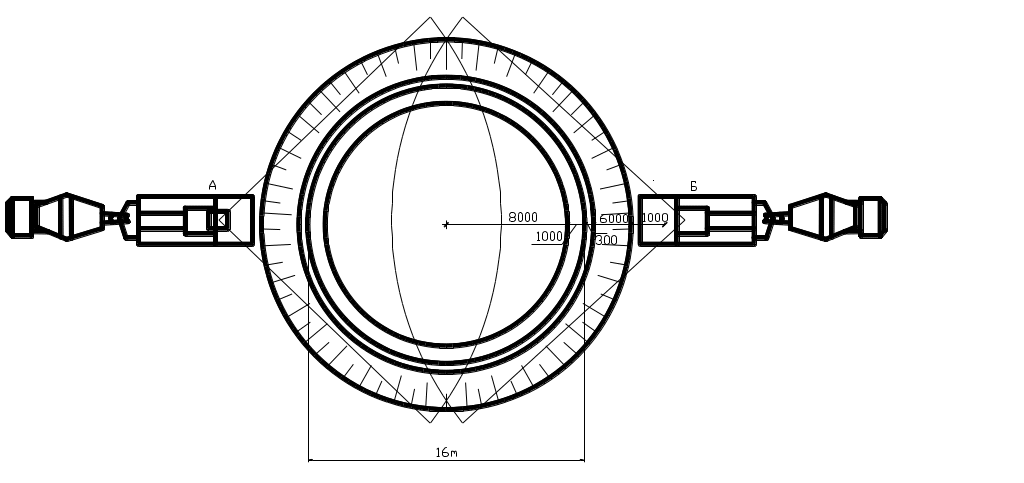

Рис. 5 Схема стоянок для автобетононасоса по захватам.

Бетонирование осуществляется с двух прихваток: сначала бетонируется нижняя часть конструкции - плита, затем автобетононасос возвращается в исходное положение и бетонируется верхняя часть - стена.
