6.Зміст роботи

1. Вивчити теоретичне обґрунтування і зробити короткі записи.

2. Визначити склад повітря в ємностях з модифікованими і регульованими газовими сумішами за допомогою газоаналізатора ГХП – 3м.

Для роздільного об'ємного визначення у газовій суміші вмісту кисню, двооксиду вуглецю, ненасичених вуглеводнів (етилену) найчастіше викори­стовують газоаналізатори ГХП – 3м (газоаналізатор хімічний переносний з трьома посудинами, модифікований).

Визначення процентного вмісту компонентів газової суміші здійснюється шляхом вимірювання скорочення об'єму проби, що аналізується. Зміна її об'єму після поглинання газів визначається різницею відрахунків вимірювальною бюреткою.

Будова приладу (рисунок 10.4)

Основні частини газоаналізатора:

Т ри скляні поглинальні колонки (А), які заповнюють порожнистими скляними трубками для збільшення площі поглинання. Колонка 1 викори­стовується для поглинання СО₂, колонка 2 - для поглинання О₂, колонка 3 - для поглинання С₂Н₄. Якщо етилен в суміші газів не визначається, колонку 3 використовують як запобіжну для попередження закидання реактивів в бю­ретку.

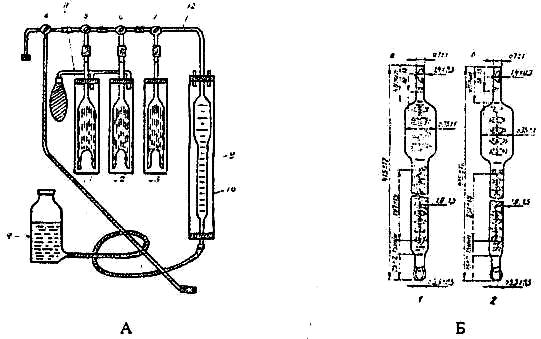

Рисунок 10.4 - Схема газоаналізатора ГХП-Зм: А:1,2,3 - колонки; 4,5,6,7 - триходові крани; 8 - зрівняльна склянка; 9 – вимірювальна бюретка; 10 - мантія; скляна трубка з гумовим балоном; Б: бюретка газоаналізатора 1 об’ємом 100мл, 2 -об'смом 75мл.

Вимірювальна бюретка (9) ємністю 100 мл з ціною поділки 0,2 мл (рисунок 10.4,Б). Бюретка захищена мантією (скляною трубкою більшого діаметра з матовою шліфовкою задньої стінки (10)). Зрівнювальна склянка (8), яка з'єднана гумовим шлангом з вимірювальною бюреткою. З'єдну-вальна скляна трубка з гумовим балоном (11) між поглинальними колонками для CO₂ (1) і О₂ (2). Гребінка (12), що складається з чотирьох триходових кранів (4, 5, 6, 7), з'єднаних між собою гумовими трубками і підключених до ємності, з якої відбираються проби для аналізу (4), поглинальними колонками (5,6), вимірювальною бюреткою і запобіжною колонкою (7). Зігнутий кінець крана 4 наглухо закривають пробкою.

Техніка визначення

1. Зарядження приладу

• Розчини всіх поглиначів повинні бути свіжими. Кожним з них

можна зробити 50...60 вимірювань. Колонки заповнюють поглиначами на 3/5 їхньої ємності.

• Зрівнювальна Склянка повинна бути заповнена розчином солі на 2/3 ємності.

2. Підготовка припаду до роботи

• Установити розчини в поглинальних колонках на мітках. Для цього за допомогою зрівнювальної склянки (8) підняти рівень у вимірювальній бюретці (9) до розширеної частини, відкривши кран (7) поворотом його на чверть оберту вправо. Після того, як кран 7 закривають, необхідно склянку підняти до рівня гребінки і поворотом вправо відкрити кран 5 і, поступово опускаючи склянку, довести рівень розчину в колонці до мітки. Повторити операцію з другою поглинальною колонкою.

• Установити рівень розчину NaCl на верхній мітці (100 мл) вимірювальної бю­ретки.

• Перевірити стан гумового балона, розміщеного на з'єднувальній трубці. В ньому не повинно бути повітря, однак стінки не повинні змикатися.

• Перевірити ще раз рівень всіх розчинів у колонках і бюретці. Якщо він не змінився, прилад герметичний і готовий для роботи.
